Verilog HDL 基础语法讲解之模块代码基本结构
本章主要讲解 Verilog 基础语法的内容，文章以一个最简单的例子“二选一多路器”来引
入一个最简单的 Verilog 设计文件的基本结构。
以下为本章中例子中的代码：
01 /*=======================================
02 * file neme : mux2.v
03 * author : 小梅哥
04 * Verison : V1.0
05 * date : 2015年07月01日
06 * description：
07 * 当sel为0时，将输入端口in_a上的数据通过out端口输出，
08 * 否则将输入端口in_b上的数据通过out端口输出
09 =======================================*/
10
11 module mux2(in_a,in_b,sel,out);
12
13 input [1:0] in_a; //输入端口in_a
14 input [1:0] in_b; //输入端口in_b
15
16 input [0:0] sel; //通路选择线
17
18 output [1:0] out; //输出端口out
19
20 /*--------------------------------------------
21 当sel为0时，选择将in_a端口的数据通过out端口输出，
22 当sel为1时，选择将in_b端口的数据通过out端口输出.
23 --------------------------------------------*/
24 assign out = (sel == 1'b0)? in_a : in_b;
25
26 endmodule
（注：最左侧一列行号是作者为了讲解方便加上的，不属于代码内容，请知悉）

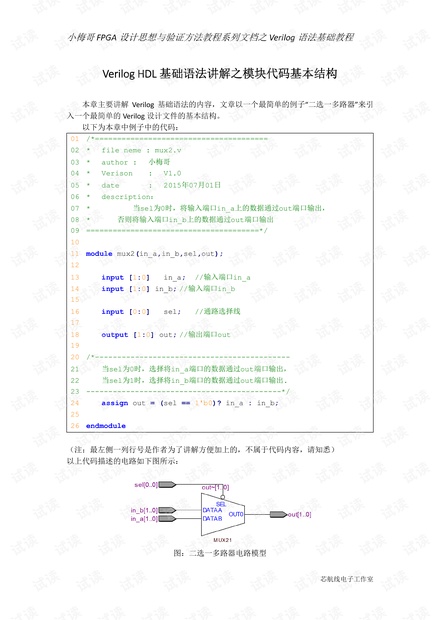

以上代码描述的电路如下图所示：
图：二选一多路器电路模型
