推挽逆变车载电源设计：24V-220V 600W DC-DC变换器

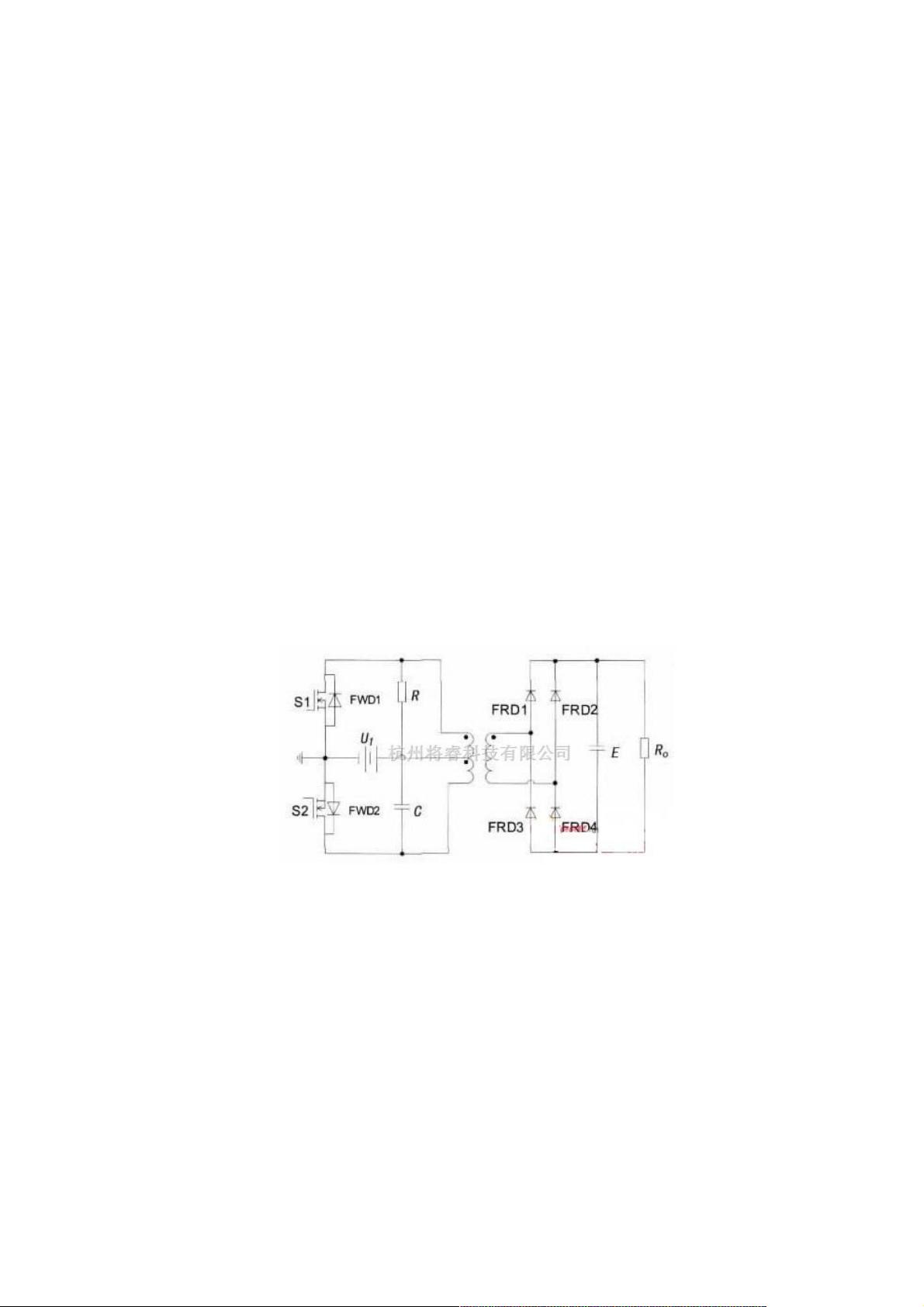

本文介绍了一种适用于车载应用的推挽逆变开关电源电路设计，主要针对现代汽车中日益增长的电力需求。方案采用推挽逆变结构，配合高频变压器和全桥整流，以实现从24VDC到220VDC的高效变换，额定输出功率达到600W。 推挽逆变电路是一种常见的DC-AC转换方式，它由两个开关管（如S1和S2）交替工作，使得输出端的电压方向在正负之间变化，从而产生交流电。在推挽电路中，每个开关管的占空比通常小于50%，以确保零交叉期间的无电流状态，降低开关损耗。这种结构的优点在于变压器的磁芯可以得到充分利用，同时减少了所需的磁性材料。 高频变压器是推挽逆变电路中的关键组件，它用于隔离输入和输出，以及进行电压的升压或降压。在本文中，作者采用AP（Average Flux）法设计了高频推挽变压器，这种方法考虑了变压器平均磁通量的变化，以优化磁芯材料的选择和绕组设计，确保在低压大电流输入下仍能保持良好的效率和稳定性。 全桥整流电路位于逆变器之后，其作用是将交流电压转换为直流电压。全桥整流的优点在于它可以双向整流，无论输入电压极性如何，都能保证稳定的输出，而且效率相对较高，适合处理较大功率的转换。 在实际应用中，这种车载开关电源设计特别适合于需要从低压大电流源获取电力的中小功率场合。实验结果证实，该方案能够满足预期的转换性能和输出功率需求，为汽车内部的高功率设备提供稳定的220VDC电源。 为了满足汽车内的交流电源需求，DC-DC变换器会首先将电池提供的12VDC或24VDC提升至220VDC或240VDC，然后通过DC-AC逆变器转化为交流电源。这为汽车内的各种电器设备提供了灵活的电源选择，包括那些需要交流电的设备。 总结来说，本文提出的推挽逆变车载开关电源电路设计方案结合了推挽逆变、高频变压器和全桥整流的优势，旨在解决车载环境下对高功率、高效率电源的需求，尤其适应于低压大电流输入的情况。通过理论分析和实验证明，这种设计在车载电源系统中具有较高的实用价值。
