DSP技术在谐波控制器设计中的应用

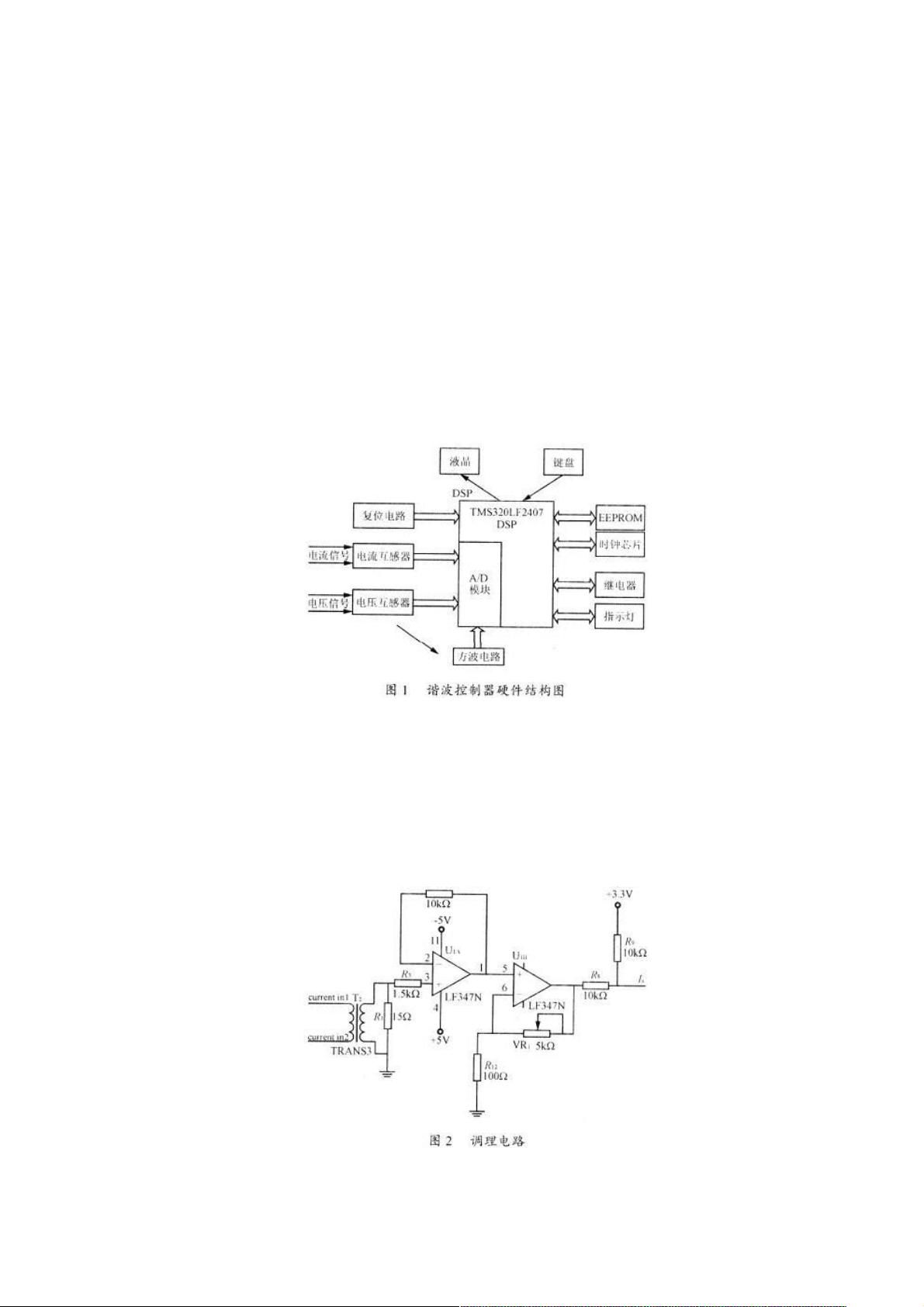

"本文介绍了采用数字信号处理器(DSP)设计的谐波控制器方案，旨在解决电力系统中的电能质量问题，特别是谐波污染问题。" 在现代电力系统中，电能质量成为一个日益重要的议题。随着敏感负荷的增长和非线性负荷的增多，谐波问题对电网的影响越来越显著。谐波控制器的设计目的就是要实时监测电流和电压，分析谐波状况，并据此决定滤波器的投入或切除，从而改善电能质量。 1. 谐波控制器硬件设计 谐波控制器的核心是实时数据采集与处理。在这个设计中，选用的是TI公司的TMS32LF2407型DSP芯片。该芯片是一款16位定点DSP，集成了强大的信号处理能力和控制器功能，适用于工业控制应用。其高速运算能力（高达40MHz）、丰富的内存资源以及内置的A/D转换器和GPIO引脚，使其成为此系统的理想选择。 2. DSP芯片特点 TMS32LF2407芯片具有低功耗、低成本的特点，3.3V的工作电压降低了功耗，而高执行速度和大容量的内存则确保了快速的数据处理和存储。此外，芯片还包含了看门狗定时器、多通道A/D转换器以及可编程的输入/输出引脚，适应性强，能够满足复杂的系统需求。 3. 硬件电路设计 硬件设计包括以下几个关键部分： - 采样电路：电流和电压信号需经电流互感器和电压互感器调理，以适应DSP的AD采样要求。同时，为了防止干扰，互感器选择和抗干扰设计是必要的，还需要设置限幅电路保护AD口。 - 过零检测电路：实现同步采样，提高数据准确性，通过方波发生电路来完成。 4. 电路设计注意事项 - 采样电路中的互感器选择应确保信号调理的精度和抗干扰性能。 - AD口的保护至关重要，限制输入电压不超过3.3V以避免损坏。 - 过零检测电路是实现同步采样的关键，确保谐波分析的准确性。 采用DSP的谐波控制器设计方案能够有效地监测和管理电力系统的谐波问题，通过实时分析和决策，提升电能质量，满足敏感负荷的需求，同时减少非线性负荷对电网的负面影响。这样的设计对于维护现代电力系统的稳定运行具有重要意义。
