DBF波束形成原理与预DBF阵列天线参数解析

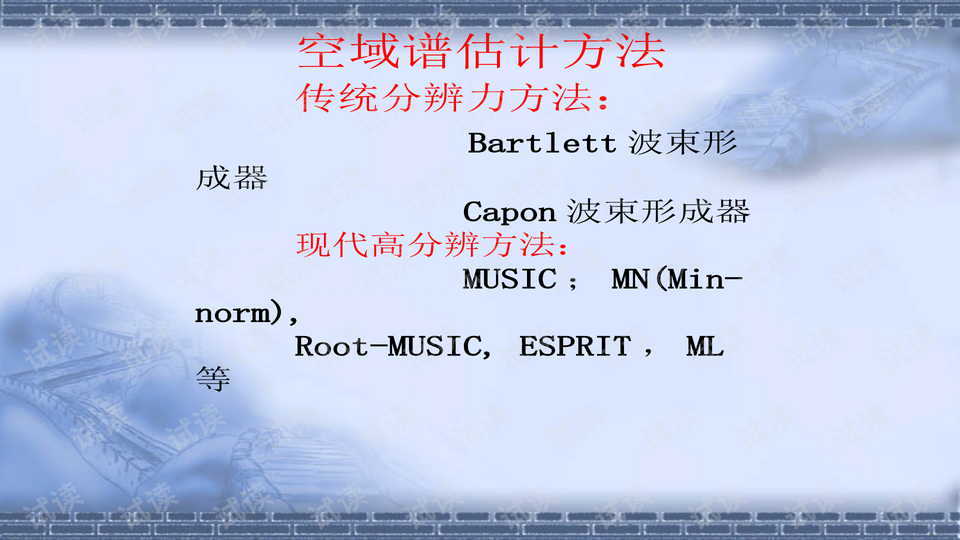

"预DBF基本阵列天线参数-专题2-雷达信号处理类型和定义第1讲" 本文主要探讨了预数字波束形成（DBF）在雷达信号处理中的应用及其基本原理，同时也涉及了相关的关键阵列天线参数。预DBF是一种用于改善雷达性能的技术，它允许雷达系统自适应地调整其波束形状，以增强目标检测能力和抗干扰能力。 首先，介绍了阵列天线的一些关键参数。单元方向图是指单个辐射元在不同方向上的辐射特性，这决定了整个阵列天线的基础性能。阵因子是假设所有辐射源为全向点源时，阵列产生的辐射场强度的表示，它与阵列的几何布局密切相关。主瓣是方向图中包含最大辐射强度的部分，通常指向雷达的目标方向。栅瓣是由于阵元之间的距离过大导致的方向图中额外的主瓣，而副瓣则是主瓣之外的辐射波瓣。 接着，文章提到了雷达信号处理的不同类型，包括时域谱估计和空域谱估计。时域谱估计用于在时域噪声中识别信号的频谱特征，通过傅里叶变换将信号从时域转换到频域进行分析。空域谱估计则关注于空间阵列信号的空间特性，以确定信号的方向。现代的谱估计方法如最大似然法、最小交叉熵谱估计和最大熵谱估计等，提供了更高的估计精度。 在空域谱估计方法中，传统的方法如Bartlett波束形成器和Capon波束形成器提供了基础的分辨率，而现代高分辨方法如MUSIC、MN（Min-norm）、Root-MUSIC和ESPRIT等则能提供更高的角度分辨率。 DBF在雷达系统中的优势在于其能够自适应地创建方向图的零点，实现独立的多波束形成，降低副瓣水平，以及利用超分辨率技术更精确地估计目标角度。预DBF系统通常包含天线辐射单元、微波TR组件通道、ADC/DDC模块以及DBF信号处理板卡，其中大量的乘法器用于执行复杂的信号处理运算。 自适应阵列天线的概念始于1959年VANATTA的工作，至今已有五十多年的发展历程。DBF系统被广泛应用于现代雷达，特别是军事领域，因为它能在强干扰环境中提高雷达的目标检测能力，增强系统的抗干扰性能。 预DBF技术是现代雷达系统中的核心组成部分，通过对阵列天线参数的精细控制和自适应信号处理，提升了雷达的性能和生存能力。通过深入理解这些参数和处理方法，可以优化雷达设计，实现更高效的目标探测和跟踪。
