电容式传感器工作原理及应用解析

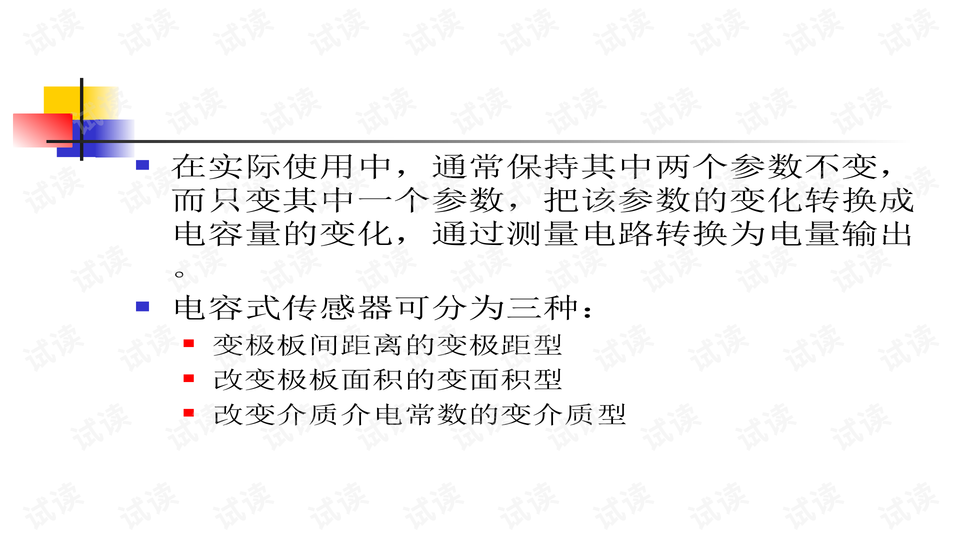

"本资源主要介绍了电容式传感器的结构及其工作原理，涵盖了变极距型、变面积型和变介质型三种类型的电容式传感器。内容包括电容式传感器在位移、振动、角度、加速度等物理量测量中的应用，其特点如结构简单、分辨率高、可实现非接触式测量等。此外，还讨论了传感器的非线性问题、等效电路、信号调节电路以及在不同环境条件下的适用性。" 电容式传感器是利用改变电容器参数来转换非电量的一种测量装置，主要依赖于电容量的变化来检测物理量。电容器的基本公式为 \( C = \frac{\varepsilon A}{d} \)，其中 \( C \) 是电容，\( A \) 是两平行平板的覆盖面积，\( \varepsilon \) 是极板间介质的介电常数，\( d \) 是极板间的距离。在电容式传感器中，通常通过改变 \( A \)、\( \varepsilon \) 或 \( d \) 中的一个参数来实现电容变化。 5.1电容式传感器的工作原理：当被测量的物理量如位移、压力等作用于电容式传感器时，会使得上述三个参数之一发生变化，从而引起电容量的改变。这种变化可以转化为电信号输出，进而进行测量。 5.2变极距型电容式传感器：通过改变极板间的距离 \( d \) 来改变电容，常用于测量微小的位移。非线性问题可能会影响其性能，但可以通过适当的电路设计进行补偿。 5.3电容式传感器的等效电路：传感器的电容与外部电路形成等效电路，通过分析这个电路，可以理解和设计信号调理电路，以提高传感器的测量精度和稳定性。 5.4电容式传感器的信号调节电路：对于电容式传感器来说，输出阻抗高，需要信号调节电路来降低输出阻抗，提高驱动负载的能力，并增强抗干扰能力。 5.5电容式传感器的应用：广泛应用在各个领域，如位移测量、振动分析、角度检测、加速度测量、压力、差压、液面（料位）及成分含量的测量等。电容式传感器具有结构简单、体积小、分辨率高等优点，同时由于其非接触式测量特性，适合在恶劣环境下工作。 变面积型电容式传感器分为平板型和筒状型，电容变化与位移或角位移成线性关系，便于进行线性度高的测量。而变介质型电容式传感器则通过改变极板间的介质来调整电容，适用于不同介质环境的测量。 根据不同的应用场景，选择合适的电容式传感器类型和设计合理的信号处理电路至关重要。同时，考虑到传感器的局限性，如电容量小、功率消耗低、输出阻抗高等因素，需要在实际应用中采取相应的措施来优化性能。例如，通过增加耦合面积、选用合适的介质材料或改进电路设计，可以提高传感器的稳定性和精度。
