VHDL编程：正负脉宽数控调制信号发生器设计

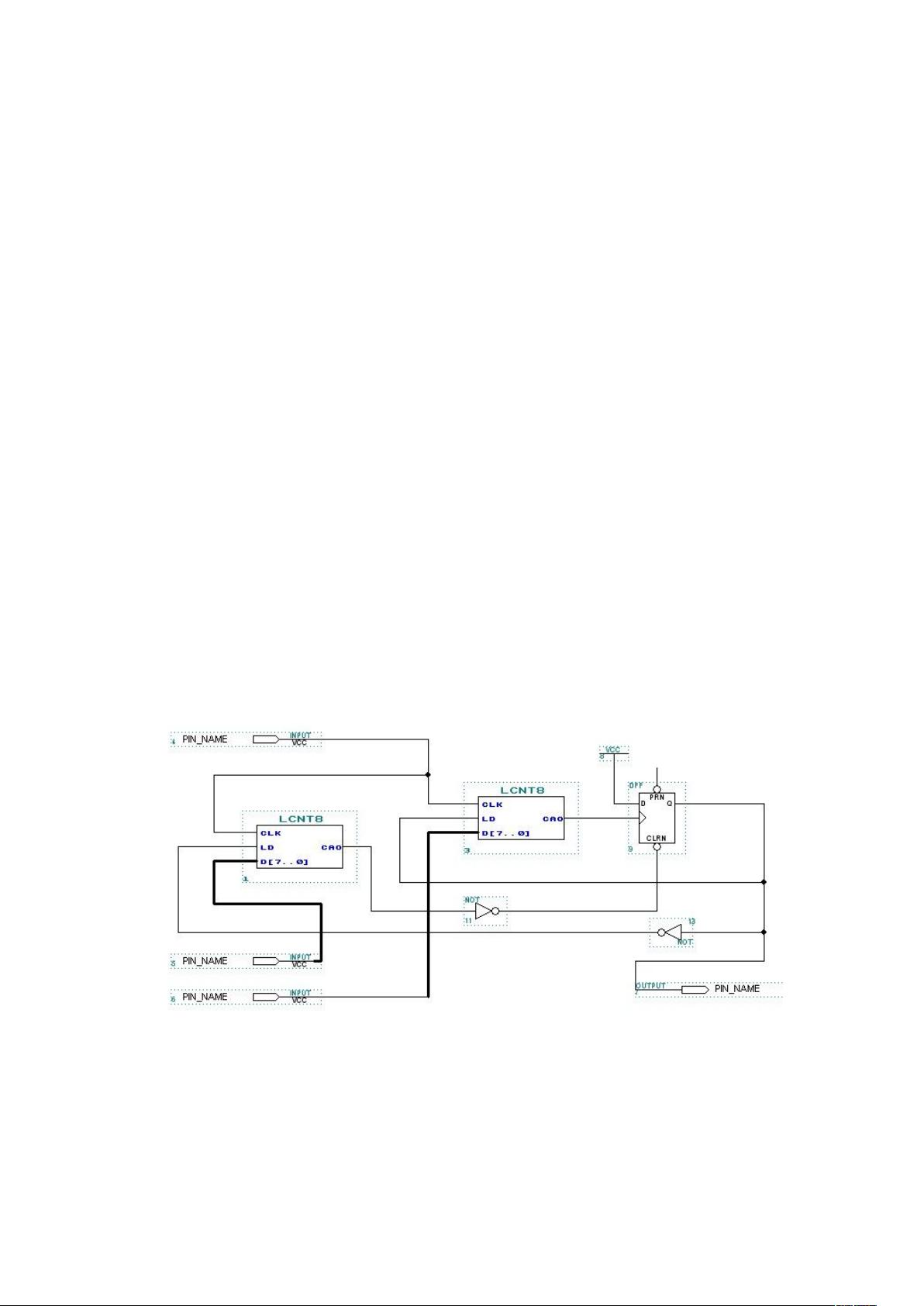

“51单片机电梯程序加仿真” 这篇资料主要涉及电子工程中的数字电路设计，特别是基于51单片机的电梯控制系统仿真。51单片机是一种广泛应用的微控制器，它在嵌入式系统中扮演着核心角色，常用于简单的控制任务，如电梯的运行控制。在51单片机上实现电梯程序，需要编程知识，包括汇编语言或C语言编程，以控制电梯的楼层选择、开门、关门、上下运行等动作。 描述中的“电路设计的一种程序化语言”指的是用于描述和实现数字逻辑电路的硬件描述语言（HDL），如VHDL（Very High Speed Integrated Circuit Hardware Description Language）。VHDL允许工程师以文本形式描述电路的行为和结构，然后通过合成工具转换为实际的电路布局。 实验三介绍了正负脉宽数控调制信号发生器的设计，这是数字电路设计的一个实例，用于生成可调宽度的脉冲信号。该实验旨在让学生掌握电子设计自动化（EDA）软件的使用，如isEXPERT/MAX+plusⅡ/FoudationSeries，这些软件工具广泛用于数字电路的设计和仿真。实验内容涵盖了VHDL程序设计，包括数据对象、数据类型、顺序语句和并行语句的使用。 在实验中，设计的信号发生器由两个可加载的加法计数器LCNT8组成，其输出脉冲的高电平和低电平宽度可由两组8位预置数独立控制，提供高度的灵活性。GW48_CKEDA实验开发系统被用于硬件验证，该系统通常配备有特定的实验芯片，例如isPLSI1032E，通过OLCC_84封装。 实验流程包含了从原理图设计、VHDL源代码编写到仿真测试文件和硬件验证管脚锁定文件的编制，以及问题记录和解决方案的总结。这整个过程强调了从理论到实践的完整设计流程，对于理解和掌握数字电路设计与验证至关重要。 实验设计部分提供了脉宽数控调制信号发生器的逻辑图和VHDL源程序示例。在提供的代码中，`pulse.vhd`是一个VHDL程序，定义了一个8位计数器实体`lcnt8`，包含输入时钟`clk`、装载信号`ld`和装载数据`d`，以及输出`cao`。程序包括两个进程，一个处理时钟事件，另一个根据计数器状态更新输出。 这个资源涵盖了51单片机的电梯程序设计、VHDL编程以及数字电路的仿真和硬件验证，是电子工程和计算机科学领域学生进行数字逻辑设计训练的重要参考资料。
