验证运算放大器噪声模型的全面方法与自建指南

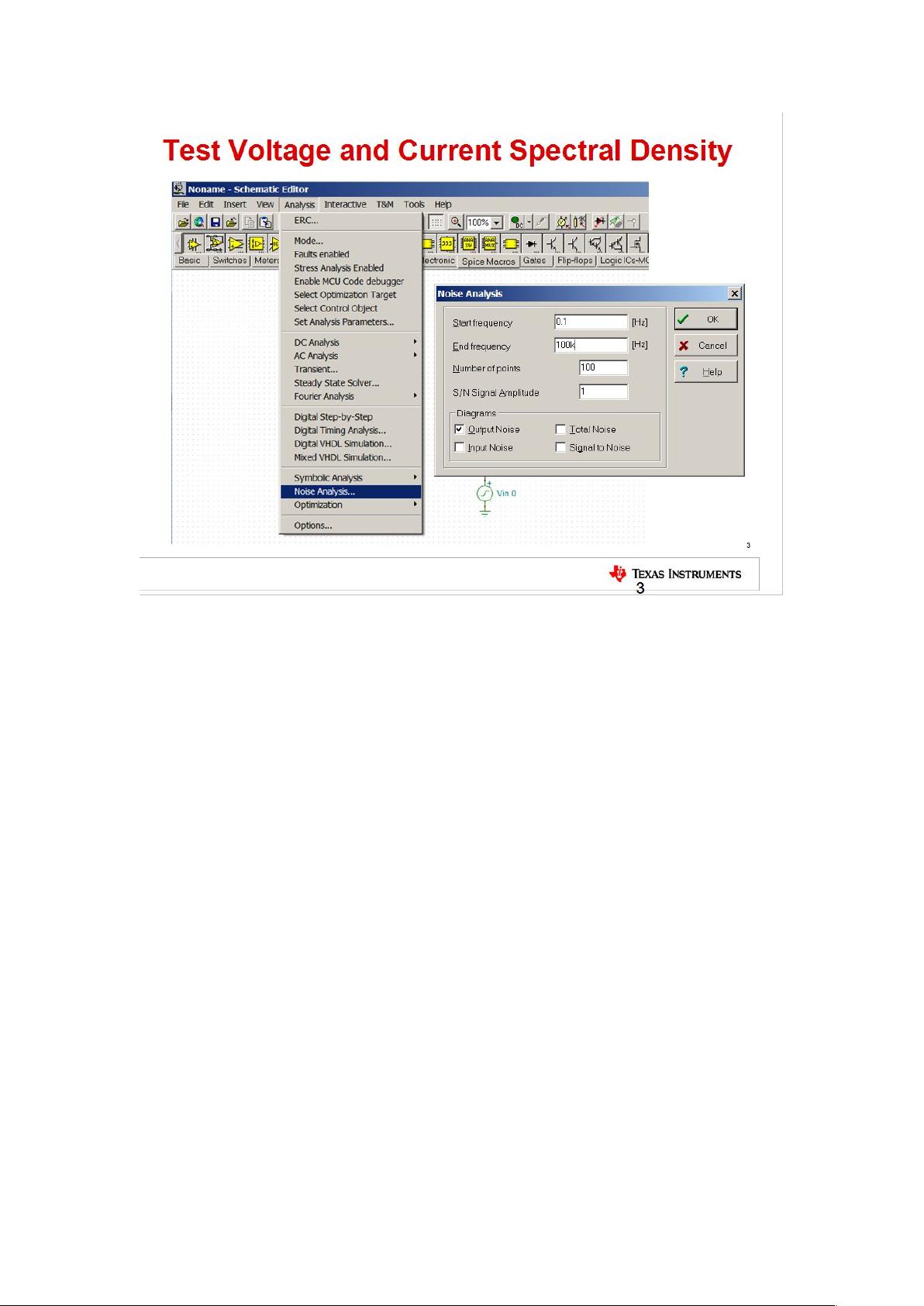

在"TI高精度实验室-噪声 6.pdf"中，视频内容深入探讨了运算放大器固有噪声的精确分析与处理。首先，它强调了噪声分析的准确性至关重要，这涉及到在设计过程中确保SPICE模型的正确性。在模拟电路设计时，模型中的噪声参数必须与实际器件的行为相匹配，否则可能会影响最终的系统性能。 为了验证噪声模型的准确性，视频提供了一个标准的测试电路。这个电路采用电压跟随器配置，将输入信号噪声隔离在电路内部，允许通过输出探头（VN）进行测量。这样做可以有效地评估放大器本身的噪声特性，避免外部干扰的影响。 电路中，电流表IN与非反相输入端串联，用于测量放大器的电流噪声。电流噪声是衡量放大器内部电子元器件随机活动的重要指标，包括热噪声、1/f噪声等。通过这样的设置，可以获取关于晶体管、电阻和其他内部组件的噪声贡献的精确数据。 如果发现现有的噪声模型并不精确，视频还指导观众如何创建自定义的噪声模型。这可能涉及对电路元件的物理特性进行测量，如电阻值的温度系数、晶体管的噪声系数等，然后将这些数据转换成SPICE模型中的噪声参数。创建自定义模型的过程需要对噪声理论有深入理解，同时结合实际实验数据，以确保模型能真实反映器件的实际性能。 本视频不仅提供了噪声分析的实用技巧，还涵盖了噪声模型校准和定制的方法，对于在设计高性能、低噪声电路的工程师来说，具有很高的参考价值。通过理解并应用这些知识，设计师能够更好地控制和减少系统的噪声水平，从而提升整体的信号质量和系统的稳定可靠性。
