摘要
本文全面探讨了数字信号处理的基础知识以及图像处理的核心技术。首先介绍了图像的数字化表示，包括像素、分辨率与颜色模型，以及数字图像的存储格式。随后，深入分析了图像变换和频域处理技术，如傅里叶变换和小波变换，以及它们在图像处理中的应用。图像增强技术，包括直方图均衡化和各种空间域滤波器的应用，也被详细讨论。此外，本文还涵盖了图像处理在计算机视觉、视频流分析和医学影像分析等高级应用中的实例。最后，文章探讨了图像处理软件工具与平台，并展望了深度学习、可解释性、隐私保护以及跨学科融合在图像处理领域的未来趋势和研究方向。
关键字
数字信号处理；图像处理；数字化表示；频域处理；图像增强；深度学习
参考资源链接：现代数字信号处理：基础知识与统计描述
1. 数字信号处理基础与图像处理概念
1.1 数字信号处理基础
数字信号处理（Digital Signal Processing, DSP）是指利用数字计算机对信号进行分析、处理、合成、识别和优化的技术。它在现代信息技术中占据着至关重要的位置。DSP的主要优势包括可重复性、精确性和灵活性，在数字图像处理中尤为明显。数字信号处理涉及的算法广泛，包括但不限于信号的时域分析、频域变换以及滤波和压缩等。
1.2 图像处理基本概念
图像处理是数字信号处理的一个重要分支，主要处理的对象是图像信号，通常指的是二维视觉信号。图像处理的目的在于改善图像质量，提取有用信息，或进行特定的图像分析。这一领域不仅涉及到图像的数字化技术，还包含了图像增强、复原、压缩和特征提取等众多处理方法。随着计算能力的提升，图像处理技术在各行各业中的应用变得日益广泛。
1.3 图像处理的必要性
在当今信息社会，图像作为信息传递的重要载体，其质量、清晰度、以及信息内容的准确性对于科研、医疗、安全等领域的决策具有重要影响。图像处理技术可以有效解决这些问题，提升图像的利用价值。例如，在医疗领域，通过图像处理技术对CT、MRI等影像资料进行分析，可以辅助医生进行更准确的诊断。在安全监控中，图像增强和目标识别技术可以提高监控系统的实用性。由于图像处理技术在提升生活质量和工作效率方面拥有巨大的潜力，深入研究和推广这一技术具有重要的社会价值和经济价值。
2. 图像处理的核心技术
2.1 图像的数字化表示
2.1.1 像素、分辨率与颜色模型
在数字图像处理的领域中，图像首先需要被转换成计算机可以理解的数字化形式。这一过程涉及到几个基本概念：像素、分辨率和颜色模型。每个图像都是由称为“像素”的小方块构成的，这些像素是图像中的最小单元。图像的分辨率决定了这些像素数量的多少，通常以水平和垂直方向的像素数表示，如1920x1080。更高分辨率意味着更细致的图像细节，但也会占用更多的存储空间。
颜色模型是用于表示颜色的一种数学模型，它定义了如何组合基本颜色以产生其他颜色。常见的颜色模型包括RGB（红绿蓝）、CMYK（青色、洋红色、黄色、黑色）和HSB（色相、饱和度、亮度）模型。RGB是最常见的颜色模型，尤其是在屏幕上显示图像时。每一个像素点都是通过不同的RGB值组合来表示不同的颜色。
2.1.2 数字图像的存储格式
数字图像的存储格式影响了图像的存储效率和处理速度。常见的图像格式包括JPEG、PNG、BMP、GIF和TIFF等。JPEG格式由于其高压缩比和良好的视觉效果而广泛用于网络和多媒体应用。PNG格式则支持无损压缩和透明度，适用于需要高质量图像和透明背景的场景。
存储格式的选择取决于特定的应用需求。例如，在需要较高的压缩比时可能会选择JPEG，而在需要保持图像透明度时可能会选择PNG。除了这些通用格式，还有专用于医学、遥感等领域的特定图像格式。
2.1.3 代码分析：图像的读取与显示
在Python中，使用OpenCV库可以轻松地读取和显示数字图像。以下是使用OpenCV读取图像的基本代码段：
import cv2# 读取图像文件image = cv2.imread('image.jpg')# 显示图像cv2.imshow('Display window', image)# 等待按键事件，然后关闭所有窗口cv2.waitKey(0)cv2.destroyAllWindows()登录后复制
在这段代码中，cv2.imread()函数用于加载图像文件，cv2.imshow()用于显示图像，cv2.waitKey(0)使得窗口等待直到有按键事件发生，而cv2.destroyAllWindows()用于关闭所有窗口。
2.2 图像变换与频域处理
2.2.1 傅里叶变换及其在图像处理中的应用

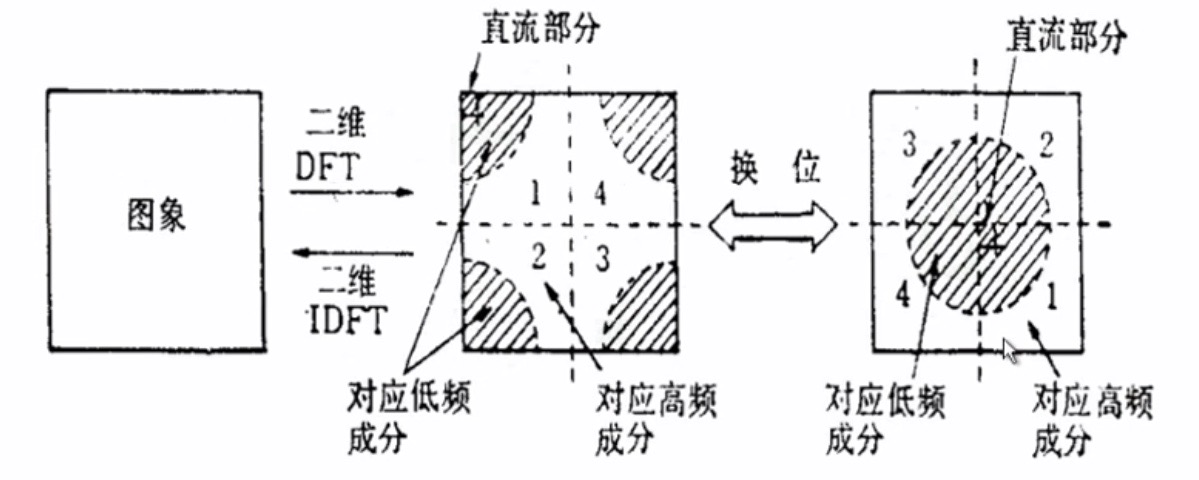

傅里叶变换是数字信号处理中的核心技术之一，它允许我们将图像从空间域转换到频域。在频域中，图像可以通过其频率成分来表示，这使得某些图像操作变得更加高效和直观。例如，在频域中进行低通滤波可以有效去除图像中的噪声，而高通滤波则可以帮助增强边缘。
傅里叶变换在图像处理中的应用广泛，例如在图像压缩、特征提取等方面均有体现。它使得对图像的全局特征进行分析和处理变得可能。
2.2.2 小波变换与多尺度图像分析
小波变换是另一种强有力的图像处理工具，它能够提供图像的多尺度表示。小波变换允许我们在不同的分辨率级别上分析图像，这有助于更精确地分析图像中的局部特征。
小波变换特别适用于处理图像中的奇异点或边缘，这些特性使得它在图像压缩、去噪以及特征提取方面非常有效。小波变换的多尺度特性使得它在处理图像时可以同时考虑图像的局部和全局特性。
2.2.3 频域滤波器的设计与应用
频域滤波器的设计是基于图像傅里叶变换之后的频率成分。设计滤波器的目的是允许通过某些频率的成分，同时抑制其他的频率成分。这种技术在图像去噪、边缘增强等领域有广泛应用。
例如，低通滤波器可以平滑图像，因为高频率成分通常对应于噪声或细节，而低通滤波器能够减少这部分的贡献。高通滤波器则可以增强边缘信息，因为在边缘处高频成分占主导。频域滤波器的设计需要考虑到滤波器的截止频率、形状和类型等参数。
2.3 图像增强技术
2.3.1 直方图均衡化与图像对比度调整
直方图均衡化是一种通过调整图像的直方图分布，从而改善图像对比度的技术。通过将原始图像的直方图分布拉伸到整个可能的值范围，直方图均衡化可以增强图像的整体对比度，使得图像看起来更清晰。
这种技术特别适用于在照明条件不佳的情况下改善图像质量。尽管直方图均衡化可以提高图像的全局对比度，但它也可能导致图像细节的丢失。
2.3.2 空间域滤波器与图像噪声去除
空间域滤波器是在图像的像素级别上直接操作的技术，用于实现图像的平滑和噪声去除。常见的空间域滤波器包括均值滤波器、中值滤波器和高斯滤波器。
均值滤波器通过取邻域像素的平均值来实现平滑，能够有效地减少图像噪声，但同时可能会模糊图像边缘。中值滤波器通过取邻域像素的中值来代替中心像素，对于去除椒盐噪声特别有效。高斯滤波器则根据高斯分布的权重进行卷积操作，能够实现更加平滑的噪声去除效果。
2.3.3 高级图像增强方法及其效果评估
除了传统的图像增强技术外，还有许多高级方法可以用于改善图像的质量。这些方法包括但不限于基于模型的方法、机器学习和深度学习技术。
效果评估是图像增强中非常关键的一步。需要从多个维度评估增强效果，包括图像质量的定性评估和定量评估。常用的定量评估指标包括信噪比（SNR）、结构相似度（SSIM）等。此外，视觉感知质量评估也非常重要，它基于人类视觉系统的特性，评估图像的视觉效果。
2.3.4 代码分析：直方图均衡化
使用OpenCV库进行直方图均衡化的Python代码示例如下：
import cv2import numpy as npfrom matplotlib import pyplot as plt# 读取图像并转换到灰度图image = cv2.imread('image.jpg', cv2.IMREAD_GRAYSCALE)# 应用直方图均衡化equalized_image = cv2.equalizeHist(image)# 显示原始图像和增强后的图像plt.subplot(121), plt.imshow(cv2.cvtColor(image, cv2.COLOR_GRAY2BGR), cmap='gray')plt.title('Original Image'), plt.xticks([]), plt.yticks([])plt.subplot(122), plt.imshow(cv2.cvtColor(equalized_image, cv2.COLOR_GRAY2BGR), cmap='gray')plt.title('Equalized Image'), plt.xticks([]), plt.yticks([])plt.show()登录后复制
在这段代码中，cv2.imread()函数用于读取图像，cv2.equalizeHist()用于执行直方图均衡化，而plt.subplot()和plt.imshow()则用于展示图像。
2.3.5 代码分析：空间域滤波器
接下来的Python代码展示了使用OpenCV应用空间域滤波器去噪的简单实例：
import cv2import numpy as npfrom matplotlib import pyplot as plt# 读取图像并添加高斯噪声image = cv2.imread('noisy_image.jpg', 0)# 均值滤波器mean_filter = cv2.blur(image, (3,3))# 中值滤波器median_filter = cv2.medianBlur(image, 3)# 高斯滤波器gaussian_filter = cv2.GaussianBlur(image, (3,3), 0)# 显示滤波效果对比图plt.figure(figsize=(10,8))plt.subplot(221), plt.imshow(image, cmap='gray')plt.title('Original Image'), plt.xticks([]), plt.yticks([])plt.subplot(222), plt.imshow(mean_filter, cmap='gray')plt.title('Mean Filtered Image'), plt.xticks([]), plt.yticks([])plt.subplot(223), plt.imshow(median_filter, cmap='gray')plt.title('Median Filtered Image'), plt.xticks([]), plt.yticks([])plt.subplot(224), plt.imshow(gaussian_filter, cmap='gray')plt.title('Gaussian Filtered Image'), plt.xticks([]), plt.yticks([])plt.show()登录后复制
这段代码首先读取一张带有噪声的图像，然后分别应用均值滤波器、中值滤波器和高斯滤波器进行去噪处理。通过cv2.blur()、cv2.medianBlur()和cv2.GaussianBlur()函数实现不同类型的滤波器效果。最后使用matplotlib的plt.imshow()函数展示了处理前后的对比效果。
这些代码块和分析提供了实践指南，帮
