# 1. PID算法基础**
PID(比例-积分-微分)算法是一种经典的控制算法,广泛应用于工业自动化、过程控制等领域。它通过测量实际输出与期望输出之间的误差,并根据误差的比例、积分和微分值来调整控制输出,以实现控制目标。

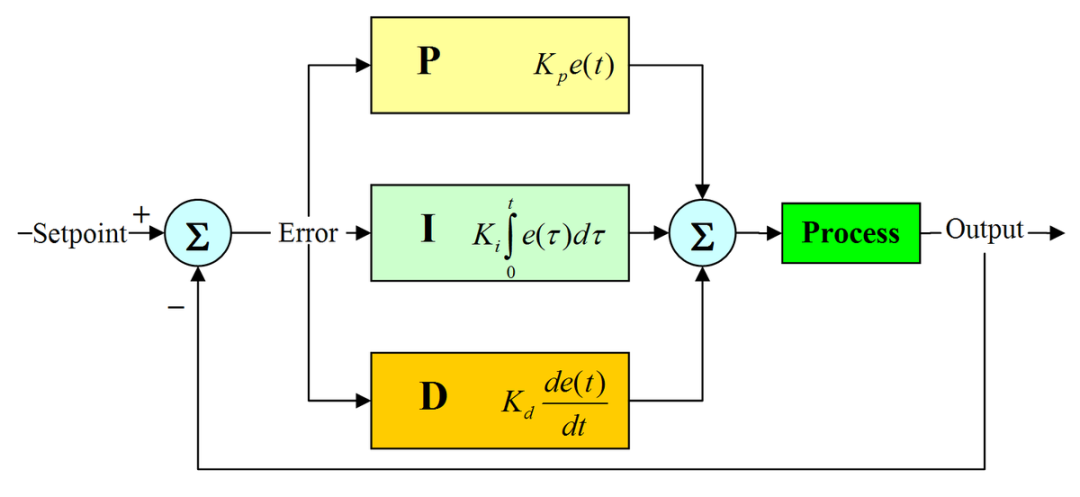

PID算法的数学表达式为:
```
u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt
```
其中:
* u(t) 为控制输出
* e(t) 为误差,即期望输出与实际输出之差
* Kp 为比例增益
* Ki 为积分增益
* Kd 为微分增益
# 2. PID算法调参
### 2.1 PID算法参数的意义和影响
PID算法的三个参数分别是比例参数(Kp)、积分参数(Ki)和微分参数(Kd)。这些参数对算法的性能有显著影响:
- **Kp(比例参数):**控制输出与误差的比例关系。Kp越大,输出响应越快,但容易产生振荡。
- **Ki(积分参数):**消除稳态误差。Ki越大,稳态误差越小,但响应速度较慢。
- **Kd(微分参数):**预测误差变化趋势,提高系统稳定性。Kd越大,响应速度越快,但容易产生超调。
### 2.2 常用调参方法
#### 2.2.1 Ziegler-Nichols方法
Ziegler-Nichols方法是一种经典的调参方法,基于系统阶跃响应曲线来确定参数:
1. 将Kp设置为0,Ki和Kd设置为无穷大。
2. 施加一个阶跃输入,记录系统输出响应。
3. 根据输出响应的上升时间(Tu)和峰值时间(Tp),计算Kp、Ki和Kd:
```
Kp = 0.45 * Tu / Tp
Ki = 1.2 * Kp / Tu
Kd = 0.6 * Kp * Tu
```
#### 2.2.2 Cohen-Coon方法
Cohen-Coon方法也是一种基于阶跃响应曲线的调参方法,但它考虑了系统的时延(Td):
1. 将Kp设置为0,Ki和Kd设置为无穷大。
2. 施加一个阶跃输入,记录系统输出响应。
3. 根据输出响应的上升时间(Tu)和时延(Td),计算Kp、Ki和Kd:
```
Kp = 1.2 * Tu / (Tu + Td)
Ki = 2 / (Tu + Td)
Kd = 0.5 * Tu / (Tu + Td)
```
#### 2.2.3 响应曲线法
响应曲线法是一种基于系统响应曲线的调参方法,需要反复调整参数并观察系统响应:
1. 设置一个初始参数值,施加一个阶跃输入。
2. 观察系统输出响应,调整参数以获得理想的响应曲线(无振荡、无稳态误差)。
3. 重复步骤1和2,直到获得满意的性能。
### 2.2.4 参数影响分析
下表总结了PID参数对系统性能的影响:
| 参数 | 影响 |
|---|---|
| Kp | 响应速度、振荡 |
| Ki | 稳态误差、响应速度 |
| Kd | 稳定性、超调 |
通过合理调整PID参数,可以优化系统的性能,满足不同的控制需求。
# 3.1 单片机温度控制系统原理
单片机温度控制系统是一个闭环控制系统,其原理是通过传感器检测被控对象的温度,将检测到的温度信号与期望温度值进行比较,计算出偏差,然后根据偏差值调整控制器的输出,驱动执行器改变被控对象的热量输入或输出,从而使被控对象的温度达到期望值。
**系统组成:**
* **传感器:**检测被控对象的温度,并将温度信号转换为电信号。
* **单片机:**接收传感器信号,计算偏差值,并根据PID算法调整控制器的输出。
* **控制器:**根据单片机的输出,驱动执行器改变被控对象的热量输入或输出。
* **执行器:**根据控制器的指令,改变被控对象的热量输入或输出。
* **被控对象:**需要控制温度的对象,例如烤箱、恒温水箱等。
**控制流程:**
1. 传感器检测被控对象的温度,并将温度信号转换为电信号。
2. 单片机接收传感器信号,并将其转换为数字信号。
3. 单片机根据PID算法计算偏差值。
4. 单片机根据偏差值调整控制器的输出。
5. 控制器根据单片机的输出,驱动执行器改变被控对象的热量输入或输出。
6. 被控对象的温度发生变化。
7. 传感器检测到被控对象的温度变化,并将其转换为电信号。
8. 单片机接收传感器信号,并将其转换为数字信号。
9. 单片机根据PID算法计算偏差值。
10. 重复步骤 4-9,直到被控对象的温度达到期望值。
### 3.2 PID算法在单片机温度控制系统中的实现
#### 3.2.1 算法流程
PID算法在单片机温度控制系统中的实现流程如下:
1. 初始化PID算法参数(比例系数、积分系数、微分系数)。
2. 读传感器信号,获取被控对象的当前温度。
3. 计算偏差值(期望温度 - 当前温度)。
4. 计算比例项、积分项、微分项。
5. 计算PID算法输出值
