摘要
本文综述了航天器姿态控制软件的相关技术和实践。首先介绍了姿态控制软件的基本概念、控制理论以及空间动力学与轨道力学的基础知识。随后，本文深入探讨了软件工程在姿态控制软件开发中的实际应用，包括系统需求分析、设计原则、编码标准、开发工具以及测试与验证策略。接着，通过实际太空任务案例，分析了姿态控制软件在应用中遇到的问题及其故障诊断和应急处理方法，同时强调了软件迭代与升级过程中的重要性。最后，文章展望了姿态控制软件未来的发展趋势，包括新技术的应用、跨领域合作、标准化及面临的挑战，特别是安全性、可靠性的提升以及资源限制下的优化策略。本文旨在为航天器姿态控制软件的研究和开发提供全面的理论与实践指导。
关键字
姿态控制软件；控制理论；空间动力学；软件工程；故障诊断；人工智能；安全性；优化策略
参考资源链接：Spacecraft Attitude determination and control
1. 航天器姿态控制软件概述
1.1 姿态控制软件的作用
航天器姿态控制软件是确保航天器按预定轨道和姿态运行的关键系统。它通过对航天器的位置、速度、姿态角以及角速度等参数进行精确控制，实现航天任务的稳定性和可靠性。无论是在地球轨道的卫星部署，还是在深空探测任务中，姿态控制软件都是不可或缺的一部分。
1.2 软件与硬件的关系
姿态控制软件需要与航天器上的各种传感器和执行器协同工作。软件负责处理传感器的信号，计算控制指令，并通过执行器实现对航天器姿态的调整。一个高效的软件系统能够在确保任务成功的同时，优化硬件资源的使用，降低能源消耗。
1.3 发展趋势和挑战
随着航天技术的发展，姿态控制软件也在不断进步。例如，自适应控制算法的应用和人工智能的引入使得软件更加智能化，能够应对更加复杂的空间环境。同时，软件在处理速度、准确性和鲁棒性方面面临着新的挑战，尤其在极小的计算资源和严苛的空间环境中。
在本章中，我们将详细介绍姿态控制软件的基本功能，以及它如何与航天器硬件相互作用，确保航天器的稳定运行。同时，我们将探讨姿态控制软件的发展趋势及其面临的挑战。
2. 航天器姿态控制理论基础
2.1 控制理论简介
2.1.1 控制系统的基本概念
控制系统是一种可以按照预定的性能指标，对系统状态进行自动调整和控制的装置或系统。在航天器姿态控制领域，控制系统的主要目标是维持或改变航天器的空间姿态，以确保其正确指向、定向、稳定飞行，或是完成特定的空间任务。

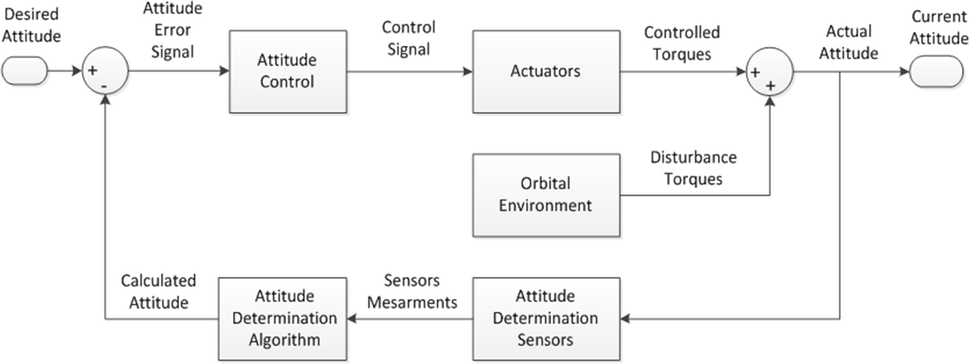

一个典型的控制系统包括以下几个基本元素：

控制对象：即被控制的航天器，它会受到多种内部和外部因素的影响，如重力梯度、太阳光压、发动机推力等。
传感器：用于实时测量航天器的姿态数据，如陀螺仪、加速度计和星敏感器等。
执行器：根据控制指令调整航天器姿态的装置，例如反作用轮、动量轮、喷气推进系统等。
控制器：核心部件，负责处理传感器数据，并生成相应的执行指令来驱动执行器。
反馈回路：将传感器测得的实时数据送回控制器，形成闭环控制系统，以实现精确控制。

2.1.2 姿态控制算法概述
姿态控制算法是航天器姿态控制系统中的大脑，它需要处理各种复杂的动力学和控制问题。姿态控制算法通常包括以下几个核心部分：

状态估计：通过传感器的数据估计航天器当前的姿态和速度。常用的算法包括卡尔曼滤波器和扩展卡尔曼滤波器。
控制律设计：设计控制输入以达到期望的姿态和角速度，常用的控制算法包括PID控制、现代控制理论中的状态反馈控制和最优控制等。
控制指令计算：根据控制律计算出调整姿态所需的执行器控制指令。
动态补偿：考虑航天器动力学模型中的非线性项和外部干扰，进行动态补偿，以提高控制精度。

控制算法的设计和实现需要深入考虑航天器的物理特性、任务需求以及环境因素等。此外，算法的鲁棒性、可靠性和容错能力也是设计中不可忽视的关键点。
2.2 空间动力学与轨道力学
2.2.1 牛顿运动定律在太空中的应用
牛顿运动定律是控制航天器姿态的基础理论之一。在太空环境中，因为缺乏空气阻力和其它外部阻尼效应，牛顿第二定律（F=ma）和第三定律（作用力与反作用力相等且方向相反）在设计航天器的控制系统时尤为关键。航天器的姿态控制需要利用作用力与反作用力的原理来改变其角动量。例如，使用动量轮或反作用轮产生角动量，进而改变航天器的姿态。
在实际应用中，工程师会通过计算预期的姿态改变所需角动量，以及通过改变动量轮转速或方向来产生相应的角动量。此外，控制算法通常会利用牛顿运动定律，通过模拟和预测外部干扰力（如太阳风、重力梯度等），来提前调整姿态，以保持航天器的稳定性和指向性。
2.2.2 轨道力学的基础与应用
轨道力学研究的是天体在万有引力作用下的运动规律。航天器轨道控制技术是确保其能够按照预定轨道运行的关键。在轨道力学中，开普勒定律描述了天体在轨道上的运动规律，而牛顿万有引力定律则是计算天体间引力作用的基础。
在航天器控制中，轨道力学的应用主要体现在以下几个方面：

轨道机动：包括轨道转移、轨道维持和轨道离轨等。例如，使用霍曼转移轨道将航天器从低轨道转移到高轨道。
轨道修正：对偏离预定轨道的航天器进行调整，以确保其准确到达目标位置。
轨道分析：分析航天器轨道周期、近地点、远地点等参数，以及可能的轨道变化趋势和潜在的碰撞风险。

工程师利用这些原理和公式来设计和实施轨道控制策略。通过计算航天器与目标之间的相对运动，选择合适的推进器点火时机和时长，以实现精确的轨道调整和机动。
2.3 传感器和执行器的集成
2.3.1 常用传感器类型及作用
航天器姿态控制系统依赖于多种传感器来获得精确的姿态信息和环境数据。常见的传感器类型包括：

陀螺仪：用于测量和维持航天器的角速率，常见的有激光陀螺和光纤陀螺等。
加速度计：测量航天器所受的线性加速度，通常用于确定航天器的位置和速度。
星敏感器：通过识别星座和恒星的位置，确定航天器的精确姿态。
磁强计：测量地磁场强度，用于辅助确定航天器的姿态和位置。

每种传感器都有其特定的性能特点和应用场景。例如，陀螺仪适合实时姿态测量，但会受到漂移影响；星敏感器提供高精度的姿态信息，但受限于观测条件。因此，航天器往往集成多种传感器，通过数据融合算法来互补各自的不足，提高整个系统的准确性和可靠性。
2.3.2 执行器的选择和应用
执行器是姿态控制系统中执行控制指令的机械装置，它们直接驱动航天器进行姿态调整。常见的执行器包括：

反作用轮（Reaction wheels）：通过改变角动量的方式调整航天器姿态，适用于长时间稳定控制。
动量轮（Momentum wheels）：类似反作用轮，但带有恒定的角动量，适用于需要持续单向旋转的应用场合。
推力器（Thrusters）：通过喷射气体产生推力，进行快速的姿态调整或姿态控制系统的初
