摘要
本文对电机控制中应用的两路互补脉宽调制（PWM）技术进行了全面的分析和探讨。首先介绍了PWM技术的基本原理及其在电机控制中的作用，然后深入探讨了两路互补PWM的工作模式和参数设置，旨在优化电机的性能。接着，文章详细阐述了在不同电机控制策略中实现两路互补PWM的技术方法，包括硬件设计、软件编程和仿真调试。此外，本文还提供了两路互补PWM在直流与交流电机控制中的应用实例，并分析了故障诊断与处理方法。最后，文章展望了两路互补PWM技术的高级应用前景以及在新能源领域的潜力，并讨论了未来的技术发展趋势与面临的挑战。
关键字
电机控制；PWM技术；两路互补PWM；电流波形分析；矢量控制；故障诊断
参考资源链接：STM32通用定时器实现互补PWM输出
1. 电机控制基础与PWM技术概述
1.1 电机控制与PWM技术的融合
在现代电机控制系统中，脉冲宽度调制（PWM）技术扮演着至关重要的角色。作为一种在电子领域广泛使用的调制技术，PWM通过调节脉冲宽度来控制电机的电压和电流，进而实现对电机速度、力矩等性能参数的精确控制。
1.2 PWM技术的由来与发展
PWM技术的起源可以追溯到电子管时代，但直到电力电子技术的发展，特别是在半导体开关器件的出现后，PWM技术才真正被应用于电机控制领域。它通过高速开关技术，将直流电转换为类似正弦波的交流电，从而达到控制电机的目的。
1.3 电机控制中PWM技术的重要性
PWM技术的引入显著提高了电机控制系统的效率和响应速度，降低了电机运行时的热量损耗和电磁干扰。此外，PWM还允许更精细的控制，使电机运行更为平稳，动态响应更加迅速，进而提升了整个系统的性能和可靠性。
电机控制技术在不断发展，PWM的应用变得日益成熟，而对PWM的理解和优化始终是提升电机性能的关键。
2. 两路互补PWM的理论基础
2.1 PWM技术原理与电机控制
2.1.1 PWM波形产生原理
脉冲宽度调制（PWM）是一种广泛应用于电机控制和其他电子领域的技术。PWM通过控制开关器件（如晶体管、MOSFET或IGBT）的开通和关断时间，生成一系列脉冲宽度不同的矩形波。通过调整这些脉冲的宽度（占空比）来控制输出的平均电压或电流。在电机控制中，PWM信号可以用来调整电机的转速和转矩，实现精确的控制。

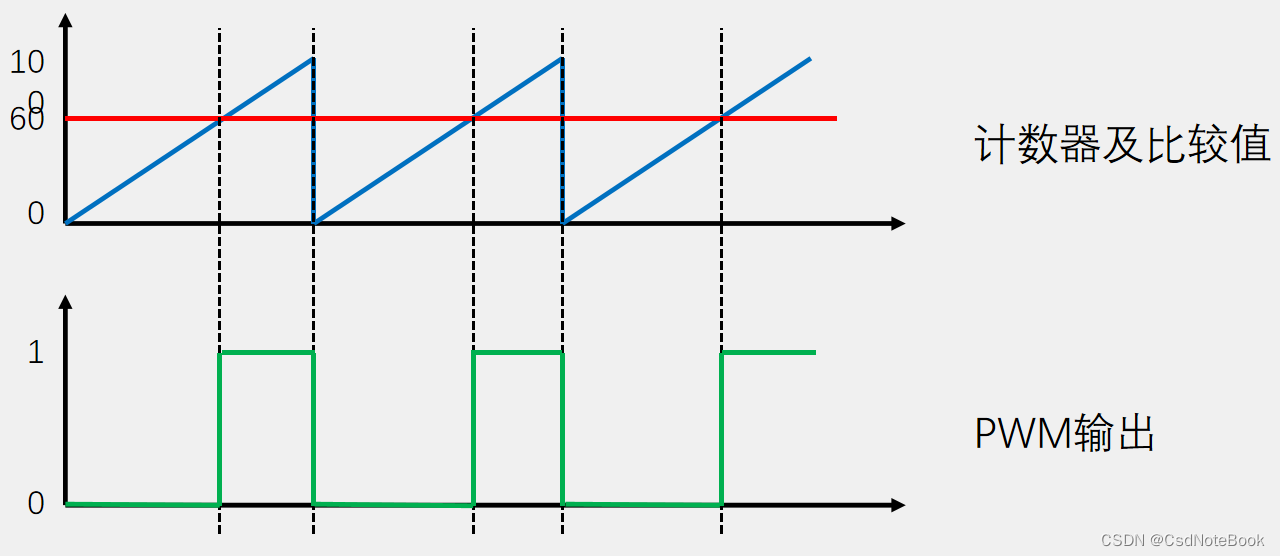

PWM信号的产生通常依赖于一个时钟源，它定义了PWM信号的基础频率。每个PWM周期内，信号会从低电平跳转到高电平，维持一段可调的时间（脉宽），然后再次回到低电平，形成一个周期性的波形。在电机控制中，PWM信号的频率和占空比的选择至关重要，这将直接影响电机的性能和效率。
2.1.2 电机控制中PWM的作用
在电机控制中，PWM的作用主要体现在以下几个方面：

调速：通过改变PWM的占空比，可以控制电机驱动电压的有效值，进而控制电机的转速。占空比越高，输出电压的有效值越大，电机转速越快；反之则转速越慢。

转矩控制：在交流电机中，通过调整PWM的相位，可以控制电流的相位，进而实现对电机转矩的控制。

节能：PWM可以降低电机工作时的功率损耗，因为当负载电流较低时，通过PWM调制可以减少能量的浪费。

减少热量产生：PWM控制可以使电机在较长时间内工作在较低的温度下，因为它可以减少不必要的电压和电流供给，从而减少热量的产生。

噪声和振动降低：通过调整PWM信号，可以减少电机运行时产生的噪声和振动。

2.2 两路互补PWM的工作模式
2.2.1 互补模式的工作机制
两路互补PWM指的是两个相位相反、频率相同的PWM信号，它们被用在H桥电路中驱动电机。在H桥电路中，一个信号控制电路的上半桥，另一个信号控制下半桥，通过这两个信号的互补切换来驱动电机正反转和调速。
互补PWM的关键在于两个信号之间的同步和严格的时间控制，以确保两个桥臂的开关动作不会出现同时导通的情况，这可能会导致短路和电路损坏。因此，通常会有一个死区时间的设置，以防止上下桥臂同时导通。
2.2.2 电流波形分析
在使用两路互补PWM驱动电机时，电流波形的形状对电机性能有重要影响。通过调整PWM信号的占空比，可以控制流过电机的平均电流，从而控制电机的转矩和转速。
理想情况下，当电机在稳定运行时，电流波形应该是平滑且周期性的。但实际情况中，由于电机的电感和反电动势等因素，电流波形往往会有一定的波动和畸变。因此，需要通过调整PWM参数来优化电流波形，减少不必要的电磁干扰和发热，提高电机效率和控制精度。
2.3 PWM参数设置与电机性能优化
2.3.1 频率与占空比的选择
在设计PWM驱动电机时，频率和占空比的选择至关重要，它们直接关系到电机的性能和效率。频率越高，电机控制的响应速度越快，控制也越平滑，但同时开关损耗也越大。而占空比则决定了电机驱动电压的平均值，进而影响电机的转速和转矩。

频率的选择：电机控制中PWM频率的选择要权衡开关损耗和控制精度。一般而言，频率应高于人耳可闻的范围（约20kHz），以避免产生可闻噪声。同时，考虑到电机的电磁特性，频率过高会导致电感效应减弱，进而影响控制效果。

占空比的选择：占空比通常会随着控制需求的变化而调整。例如，想要提升电机的转速时，应增加占空比；想要减速时，则减少占空比。占空比的选择还需考虑电机的额定电压和电流，以确保在所有操作条件下电机均工作在安全范围内。

2.3.2 电机效率与控制精度的关系
提高PWM频率可以改善电机控制的精度，使电机运转更加平稳，但是过高的频率会导致开关损耗增加，从而降低电机的整体效率。控制精度与效率之间的平衡，需要根据实际应用场合的需求进行选择。

效率：电机的效率是指电机输出的机械功率与其消耗的电功率之比。效率的提升可以通过选择合适的PWM频率和占空比来实现。频率不宜过高，以避免开关损耗；占空比需适当，以确保电机不会过度发热。

控制精度：控制精度是指电机控制系统的性能指标，它反映了系统输出与目标值之间的匹配程度。高PWM频率和精细的占空比调节可以提升控制精度，但过度的控制精度可能并不能给系统性能带来显著的提升，反而增加系统的复杂性和成本。

控制精度和效率之间的平衡策略，需要结合电机类型、驱动电路设计、应用需求等多方面因素综合考量。
以上就是关于两路互补PWM的理论基础的详细解释。接下来，我们将介绍实现两路互补PWM的技术方法。
3. 实现两路互补PWM的技术方法
3.1 硬件平台的选择与设计
3.1.1 PWM信号生成的硬件要求
在电机控制中，产生准确的PWM信号是至关重要的。硬件平台必须能够提供足够的频率和分辨率，以满足电机控制的需求。现代微控制器（MCU）和数字信号处理器（DSP）通常具有内置的PWM模块，这些模块可以配置以产生所需的PWM波形。对于两路互补的PWM信号，硬件平台还需要能够支持双通道输出，并确保这两个通道能够在精确的时间点上切换状态。
对于PWM信号生成，硬件应该具备以下关键要求：

时钟频率：高速时钟源可
