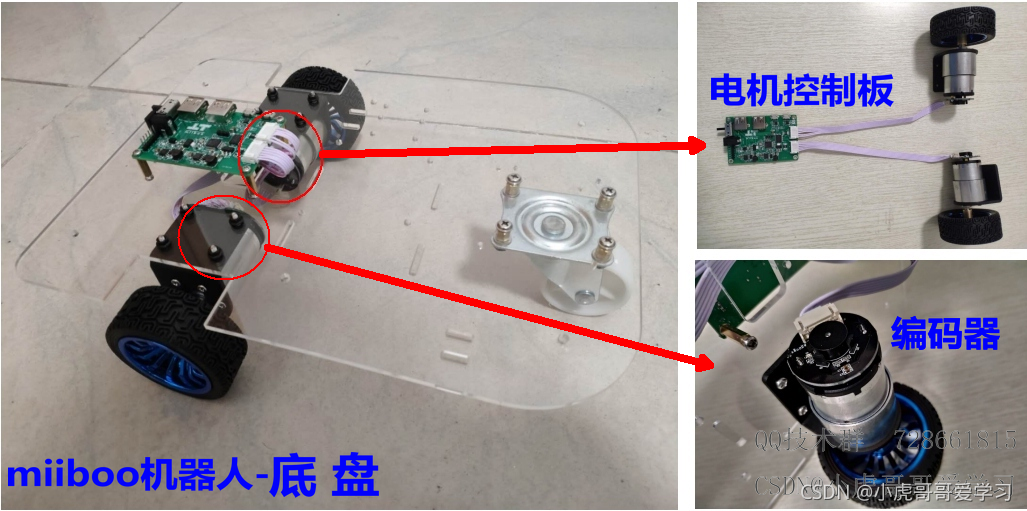

# 1. 自主机器人的导航与路径规划概述

自主机器人的导航与路径规划是一个复杂而多面的领域，它涉及到机器感知环境、理解障碍物、计划路径并执行任务。在快速发展的科技趋势下，这一领域变得尤为重要。随着各种传感器和算法的不断进步，机器人正变得越来越智能，能够高效地在人类和自动化环境中执行复杂任务。

在这一章节中，我们将简要介绍自主机器人导航和路径规划的基本概念，为读者铺垫后续章节所涉及的深度知识。我们会探讨机器人导航系统的各个组成部分，包括传感器的类型、数据处理技术如SLAM（Simultaneous Localization and Mapping，同时定位与地图构建）、以及导航算法的原理和应用。

接下来的章节将深入介绍这些主题，包括如何构建地图、比较不同的路径规划算法，以及如何选择适合特定环境和任务需求的算法。通过对这些基本理论和实践应用的深入了解，读者将能够全面理解自主机器人导航和路径规划的技术内涵。

# 2. 机器人导航的基础理论

### 2.1 环境感知与地图构建

环境感知是指机器人通过搭载的传感器收集周围环境的信息，而地图构建则是将这些信息转化成机器人可以理解和利用的地图表示。这项技术是机器人导航的基础，因为一个准确的环境地图对于路径规划和导航至关重要。

#### 2.1.1 传感器技术在环境感知中的应用

传感器技术是环境感知的核心，常见的传感器包括激光雷达（LIDAR）、声纳、红外传感器和摄像头等。通过这些传感器，机器人可以获得距离、速度、图像等信息。例如，激光雷达能够提供精准的距离信息，而摄像头则能够提供丰富的图像信息。

**传感器数据融合** 是将来自不同传感器的数据结合起来，以获得更准确的环境理解。比如，激光雷达可以提供高精度的距离数据，而摄像头则能提供颜色和纹理信息，结合两者可以得到更完整的环境感知结果。

graph TD
    A[传感器数据融合] -->|激光雷达| B(距离信息)
    A -->|摄像头| C(图像信息)
    B --> D[结合距离与图像数据]
    C --> D
    D --> E[生成环境感知结果]

代码块：

# 传感器数据融合伪代码
def fuse_sensor_data(lidar_data, camera_data):
    # 将激光雷达数据和摄像头数据融合
    fused_data = process_data(lidar_data, camera_data)
    # 输出融合后的数据结果
    return fused_data

在上述代码中，`process_data` 是一个假设的数据处理函数，它将两种传感器的数据融合成一种更加丰富的环境感知数据。

#### 2.1.2 SLAM技术与地图构建流程

**SLAM（Simultaneous Localization and Mapping）** 即同时定位与地图构建技术，是机器人导航中最为关键的技术之一。SLAM 技术允许机器人在未知环境中进行移动的同时，构建环境地图并确定自身在该环境中的位置。

SLAM 流程大致可以分为以下几个步骤：

1. **传感器数据采集**：使用机器人搭载的传感器，如激光雷达、摄像头等，收集环境信息。
2. **特征提取**：从采集的数据中提取关键特征点，这些特征点用于构建地图和定位。
3. **位姿估计**：机器人根据提取的特征点进行位姿估计，即确定自身的位置和朝向。
4. **地图构建**：基于特征点和位姿估计结果，机器人构建出一个初步的地图。
5. **数据关联**：将新的传感器数据与已有的地图进行关联，进行地图的更新和优化。

### 2.2 导航算法基础

#### 2.2.1 算法的分类与选择依据

导航算法是机器人导航系统的核心组成部分，主要分为基于图的算法、基于采样的算法和基于优化的算法。选择合适的导航算法需要考虑多个因素，包括环境特性、计算复杂度、实时性要求以及机器人动态特性等。

- **基于图的算法**：例如A*算法，适用于离散空间的路径规划，计算效率高，且易于实现。
- **基于采样的算法**：例如RRT（Rapidly-exploring Random Tree）算法，适用于连续空间，特别是高维空间的复杂环境。
- **基于优化的算法**：如动态窗口法（DWA），适用于实时路径规划，能处理动态障碍物和机器人动态约束。

#### 2.2.2 A*算法与Dijkstra算法的比较与实践

A*算法和Dijkstra算法都是图搜索算法，用于在加权图中寻找两点之间的最短路径。两者的区别在于启发式函数的使用。

- **Dijkstra算法**：不使用启发式信息，只能找到最短路径，但计算量可能很大。
- **A*算法**：使用启发式函数对路径进行评估，加速搜索过程，适用于复杂环境的路径规划。

代码块展示A*算法实现的核心逻辑：

class Node:
    def __init__(self, parent=None, position=None):
        self.parent = parent
        self.position = position
        self.g = 0
        self.h = 0
        self.f = 0
def astar(maze, start, end):
    # 创建起始和结束节点
    start_node = Node(None, start)
    start_node.g = start_node.h = start_node.f = 0
    end_node = Node(None, end)
    end_node.g = end_node.h = end_node.f = 0
    # 初始化open和closed列表
    open_list = []
    closed_list = []
    # 将起始节点加入到open列表
    open_list.append(start_node)
    # 循环直到找到终点
    while len(open_list) > 0:
        # 获取当前节点
        current_node = open_list[0]
        current_index = 0
        # 遍历open列表寻找最合适的节点
        for index, item in enumerate(open_list):
            if item.f < current_node.f:
                current_node = item
                current_index = index
        # 将当前节点从open列表移至closed列表
        open_list.pop(current_index)
        closed_list.append(current_node)
        # 如果找到目标节点，则返回路径
        if current_node == end_node:
            path = []
            current = current_node
            while current is not None:
                path.append(current.position)
                current = current.parent
            return path[::-1]  # 返回反转的路径
        # 生成子节点
        children = []
        for new_position in [(0, -1), (0, 1), (-1, 0), (1, 0)]: # 相邻位置
            node_position = (current_node.position[0] + new_position[0], current_node.position[1] + new_position[1])
            # 确保在范围内
            if node_position[0] > (len(maze) - 1) or node_position[0] < 0 or node_position[1] > (len(maze[len(maze)-1]) -1) or node_position[1] < 0:
                continue
            # 确保可行性
            if maze[node_position[0]][node_position[1]] != 0:
                continue
            # 创建新节点
            new_node = Node(current_node, node_position)
            # 添加至子节点列表
            children.append(new_node)
        # 遍历子节点
        for child in children:
            # 子节点在closed列表中
            if child in closed_list:
                continue
            # 创建子节点的f, g, 和 h 值
            child.g = current_node.g + 1
            child.h = ((child.position[0] - end_node.position[0]) ** 2) + ((child.position[1] - end_node.position[1]) ** 2)
            child.f = child.g + child.h
            # 子节点已在open列表中
            for open_node in open_list:
                if child == open_node and child.g > open_node.g:
                    continue
            # 添加子节点到open列表
            open_list.append(child)

在这个代码块中，`Node` 类定义了图中每个节点的信息，包括其父节点、位置、g、h 和 f 值。`astar` 函数实现了 A* 算法的核心逻辑，用于寻找从起点到终点的最短路径。

#### 2.2.3 动态窗口法（DWA）的基本原理

动态窗口法（Dynamic Window Approach, DWA）是一种基于速度空间的实时路径规划算法，它考虑了机器人的动态特性和运动约束。DWA的核心在于从当前速度空间中选择出一个“动态窗口”，在这个窗口中寻找最优的速度控制命令。

- **动态窗口的定义**：动态窗口是指在考虑到动态约束（如加速度和角速度限制）的情况下，机器人在下一步可能达到的速度范围。
- **最优速度的选择**：在动态窗口中寻找最优速度时，需考虑目标导向性和避障能力。目标导向性通过评估未来某个时间点机器人能够达到的位置来实现，而避障能力则是通过预测机器人在动态窗口内的运动轨迹来避免障碍物。

### 2.3 路径规划的关键指标

#### 2.3.1 路径的最短化和最优性

在路径规划中，通常需要考虑路径长度最短，同时还要确保路径的最优性，例如安全性、舒适性和能量消耗等。路径的最优性通常是通过定义一个或多个成本函数来实现的，不同的成本函数会对路径有不同的评价标准。

- **路径长度最短化**：确保机器人从起点到终点所走的距离最短。
- **成本函数定义**：通过定义成本函数，可以将路径规划问题转化为最优控制问题，从而引导机器人走向更加理想的路径。

#### 2.3.2 路径平滑与动态避障策略

路径平滑和动态避障是提高路径规划质量的两个重要方面：

- **路径平滑**：路径平滑旨在生成一个没有急转弯和尖锐角度的路径，这可以提高机器人运动的稳定性和安全性。
- **动态避障**：动态避障策略允许机器人在运动过程中实时检测和响应环境中的障碍物，从而调整其路径以避免碰撞。

代码块：

# 动态避障算法伪代码
def dynamic_obstacle_avoidance(path, obstacles):
    # 对路径和障碍物进行处理
    safe_path = []
    for point in path:
        # 判断当前路径点是否安全（例如，不与障碍物重叠）
        if is_point_safe(point, obstacles):
            safe_path.append(point)
        else:
            # 如果路径点不安全，则需要进行避障操作
            safe_path.append(perform_avoidance(point, obstacles))
    return safe_path

在这个伪代码中，`is_point_safe` 函数用于判断路径上的点是否安全，`perform_avoidance` 函数则用于在不安全情况下执行避障操作。

下一节将继续深入探讨第三章中有关机器人路径规划实践应用的详细内容。

# 3. ```
# 第三章：机器人路径规划的实践应用

路径规划是机器人导航中的核心问题之一，它关系到机器人能否有效、准确、快速地从起点移动到终点。在实践中，路径规划不仅需要考虑算法本身，还需要结合实际应用环境，进行必要的调试和优化。本章节将深入探讨机器人路径规划在不同场景下的实践应用，以及如何解决路径规划中遇到的挑战。

## 实地环境映射与导航

实地环境映射与导航是机器人路径规划中的基础环节。使用机器人操作系统（ROS）可以大幅简化这一过程。ROS提供了丰富的工具和库，用于实时地图构建（SLAM）和路径规划。

### ROS环境下的SLAM实操

同步定位与地图构建（SLAM）是机器人自主导航的前提条件。在ROS环境中，SLAM的实现基于激光雷达（LIDAR）、立体视觉、IMU（惯性测量单元）等多种传感器的融合。以下是利用ROS进行SLAM的基本步骤：

1. 安装ROS和SLAM相关的软件包。常见的SLAM算法如Gmapping、ORB-SLAM等可通过ROS的包管理器安装。
2. 配置必要的传感器驱动。这包括激光雷达、摄像头等硬件的驱动，确保它们能够被ROS正确识别和使用。
3. 运行SLAM节点。启动SLAM算法节点后，机器人开始接收传感器数据，并构建环境地图。
4. 地图构建完成后，可以进行路径规划和导航。常用的路径规划算法节点包括dijkstra和astar等。

示例代码块展示如何使用ROS中的Gmapping进行SLAM：

rosrun gmapping slam_gmapping scan:=/scan

在上述命令中，`scan:=/scan`指定了激光雷达的话题名称。执行此命令后，ROS会启动Gmapping算法，并根据雷达数据构建地图。

### 实时路径规划与导航演示

在完成环境映射后，机器人需要实时规划路径，并在执行任务过程中导航到指定位置。使用ROS，可以实现从路径规划到导航的完整流程。以下是这一过程的主要步骤：

1. 将构建的地图加载到导航堆栈中。
2. 设置机器人的起始位置和目标位置。
3. 启动导航堆栈，让机器人开始规划路径并导航到目标点。

示例代码块展示如何使用ROS中的`move_base`包进行路径规划和导航：

roslaunch move_base move_base.launch

此命令会启动`move_base`节点，并利用之前构建的地图进行路径规划和导航。`move_base`是ROS中一个常用的应用节点，它集成了多种路径规划算法，支持复杂的导航任务。

## 多机器人系统协同导航

在一些应用场景下，如搜索救援或农业监测，单个机器人可能无法完成任务，这时候就需要多机器人系统协同工作。

### 通信协议与协同策略

多机器人系统中，每台机器人都需要与其他机器人保持通信，并遵循一定的协同策略。常见的通信协议有基于TCP/IP的网络通信，以及使用ROS的发布/订阅模式。协同策略包括但不限于：

- 分工协作：不同的机器人根据各自的位置和任务分工进行协作。
- 任务动态分配：根据实时情况动态调整每个机器人的任务。
- 安全协议：确保机器人在执行任务时避免相互碰撞。

示例代码块展示如何在ROS中使用话题通信进行多机器人协同：

import rospy
from std_msgs.msg import String

def talker():
    pub = rospy.Publisher('chatter', String, queue_size=10)
    rospy.init_node('talker', anonymous=True)
    rate = rospy.Rate(10) # 10hz
    while not rospy.is_shutdown():
        hello_str = "hello world %s" % rospy.get_time()
        rospy.loginfo(hello_str)
        pub.publish(hello_str)
        rate.sleep()

if __name__ == '__main__':
    try:
        talker()
    except rospy.ROSInterruptException:
        pass

在上面的Python脚本中，我们定义了一个名为`talker`的节点，它定期发布消息到`chatter`话题。多机器人系统中的其他节点可以订阅该话题来接收消息，并据此做出响应。

### 实例分析：无人机群协同导航

无人机群协同导航是多机器人系统协同导航的一个典型例子。由于无人机通常具备空中飞行的能力，其导航系统需要考虑空间分布和三维路径规划。

无人机群的协同导航通常涉及到以下几个关键技术：

- 三维地图构建：需要实时构建和更新三维环境地图，以便无人机进行精确导航。
- 动态路径规划：在考虑其他无人机位置和飞行路径的前提下，动态规划出安全且高效的航线。
- 安全避障：在飞行过程中，无人机需要实时检测周边环境，避免与其他物体发生碰撞。

通过使用ROS和相关的多机器人协同框架（如MAVROS），开发者可以更容易地实现上述功能。MAVROS是针对无人机的ROS扩展，提供了与无人机通信和控制的接口。

## 机器人导航的挑战与解决方案

机器人在实际应用中经常会遇到各种挑战，如复杂的动态环境、未知的障碍物等。如何使机器人在这样的环境中有效地导航，是需要解决的关键问题。

### 环境复杂性对导航的影响

在动态或未知的环境中导航对机器人来说是一个巨大的挑战。环境复杂性可能包括：

- 环境变化：如行人流动、车辆行驶等动态变化因素。
- 不规则障碍物：如不规则摆放的家具、临时设置的路障等。
- 自然环境：如室外的风、雨、光线变化等。

为了应对这些挑战，机器人导航系统需要具有自适应的能力，能够实时调整策略，适应环境的变化。

### 自适应与学习型导航算法应用

随着机器学习和人工智能技术的发展，自适应和学习型导航算法的应用越来越广泛。这些算法通常包括：

- 强化学习：通过与环境交互获取反馈，优化导航策略。
- 深度学习：利用深度神经网络处理视觉信息，进行路径规划和避障。

示例代码块展示使用强化学习的简单逻辑：

import gym
from stable_baselines3 import PPO

env = gym.make('CartPole-v1')
model = PPO('MlpPolicy', env, verbose=1)
model.learn(total_timesteps=100000)

obs = env.reset()
for i in range(1000):
    action, _ = model.predict(obs, deterministic=True)
    obs, reward, done, info = env.step(action)
    env.render()
    if done:
        obs = env.reset()

在这个例子中，我们使用了`stable_baselines3`这个Python库中的PPO（Proximal Policy Optimization）算法来训练一个强化学习模型。该模型通过与环境交互来学习如何控制一个推车和摆杆系统。

在实际的机器人导航应用中，这样的算法可以被用来训练机器人在不同的环境条件下进行有效导航。

通过上述对机器人路径规划实践应用的深入探讨，我们可以看到，从环境映射到多机器人协同导航，再到自适应和学习型算法的应用，路径规划领域已经取得了一系列的进展。随着技术的不断发展，未来我们可以期待更加智能化、灵活和可靠的机器人导航系统。

# 4. 自主机器人导航系统的优化与未来趋势

## 4.1 导航系统的性能优化

导航系统的性能优化是确保机器人在复杂环境中稳定运行的关键。优化的目标包括提升路径规划的效率、减少能耗、提高系统响应速度以及增强在动态环境中的适应能力。性能优化是一个多方面的过程，涉及算法改进、硬件升级以及系统架构的调整。

### 4.1.1 优化算法的实践应用

优化算法的应用是提升导航性能的有效手段之一。例如，在路径规划中，可以采用启发式搜索算法来加速路径的计算。这里以改进的A*算法为例，它在传统的A*算法基础上加入了启发式信息，以减少搜索空间，加快收敛速度。代码示例如下：

import heapq

def heuristic_cost_estimation(start, goal):
# 用曼哈顿距离作为启发式函数
return abs(start[0] - goal[0]) + abs(start[1] - goal[1])

def improved_a_star(start, goal, map):
frontier = [] # 优先队列
heapq.heappush(frontier, (0 + heuristic_cost_estimation(start, goal), start))
came_from = {} # 记录路径
cost_so_far = {start: 0}

while frontier:
current = heapq.heappop(frontier)[1]

if current == goal:
break

for next in get_neighbors(current, map):
new_cost = cost_so_far[current] + distance_between(current, next)
if next not in cost_so_far or new_cost < cost_so_far[next]:
cost_so_far[next] = new_cost
priority = new_cost + heuristic_cost_estimation(next, goal)
heapq.heappush(frontier, (priority, next))
came_from[next] = current

return reconstruct_path(came_from, start, goal)

def reconstruct_path(came_from, start, goal):
path = []
current = goal
while current in came_from:
path.append(current)
current = came_from[current]
path.append(start)
path.reverse()
return path

def get_neighbors(node, map):
# 返回邻居节点
pass

def distance_between(a, b):
# 计算两点距离
pass

### 4.1.2 资源消耗分析与管理

在资源消耗分析与管理方面，我们可以从以下几个维度进行优化：

- **算法优化**：通过分析和改进算法逻辑来减少计算资源的使用。
- **硬件选择**：选择低功耗的处理器和传感器来降低能耗。
- **功耗管理**：通过动态调度策略来管理传感器和处理器的功耗，如在机器人静止时关闭或降低某些传感器的频率。

## 4.2 算法与硬件的融合创新

自主机器人导航系统的发展离不开算法和硬件的协同创新。专用硬件加速器如FPGA和ASIC在处理特定算法时可以提供更高的效率和更低的延迟。融合感知技术的导航系统则是通过将多种传感器数据进行融合处理，以提供更全面的环境信息。

### 4.2.1 专用硬件加速器与导航算法

专用硬件加速器能够针对特定的导航算法进行优化，从而提高计算速度，降低功耗。例如，对于深度学习算法的加速，可以使用GPU或TPU等专用硬件。以下是一个简化的逻辑分析，展示如何在硬件加速器上部署神经网络模型进行视觉导航：

graph LR
A[数据采集] --> B[预处理]
B --> C[特征提取]
C --> D[硬件加速器]
D --> E[决策模型]
E --> F[路径规划]
F --> G[运动控制]

在实际应用中，硬件加速器与导航算法的结合通常需要经过以下步骤：

1. 数据采集：通过摄像头等传感器获取环境数据。
2. 预处理：将采集到的数据进行格式转换和初步处理。
3. 特征提取：从预处理的数据中提取出导航所需的特征。
4. 硬件加速器：将特征提取后的数据送往GPU或TPU等硬件加速器。
5. 决策模型：硬件加速器运行深度学习模型，进行环境识别和决策。
6. 路径规划：根据决策结果规划出机器人行进的最优路径。
7. 运动控制：通过电机控制器等执行机构完成路径跟踪。

### 4.2.2 融合感知技术的导航系统

融合感知技术的导航系统能够整合来自不同传感器的数据，如雷达、激光雷达、摄像头等，通过数据融合算法为机器人提供准确的环境信息。数据融合的常用算法包括卡尔曼滤波、粒子滤波等。数据融合框架可用下图表示：

graph LR
A[雷达数据] --> B[数据融合]
C[激光雷达数据] --> B
D[摄像头数据] --> B
E[融合结果] --> F[导航决策]

## 4.3 未来技术趋势与展望

随着技术的发展，自主机器人导航系统将在人工智能的辅助下迎来新的变革。未来的技术趋势和展望包括以下几个方面：

### 4.3.1 人工智能在导航中的应用前景

人工智能尤其是深度学习在图像识别、环境建模和决策制定中的应用，将会极大地提升自主导航机器人的智能水平。未来的导航系统将会更加智能和自适应，能够处理更加复杂的任务和环境。

### 4.3.2 自主机器人导航技术的发展方向

自主机器人导航技术的发展方向将集中在以下几个方面：

- **高精度定位技术**：利用更先进的传感器和算法提高机器人在室内外的精确定位能力。
- **自主学习与适应能力**：使机器人能够通过经验学习自动优化导航策略。
- **增强现实(AR)与虚拟现实(VR)融合**：为操作人员提供实时的环境增强信息，改善远程控制体验。

随着技术的不断进步，自主机器人导航系统将成为智能系统不可或缺的组成部分，广泛应用于工业、服务、探索和救援等领域。

# 5. 机器人导航与路径规划的技术挑战及未来展望

## 5.1 现有技术的局限性与挑战
在机器人导航与路径规划领域，尽管已经取得了显著的进展，但当前技术仍然面临一系列挑战，限制了其在更广泛场景的应用。一个主要的挑战是环境的复杂性，包括动态障碍物、未知障碍物、以及复杂多变的地形条件等。这些因素对传感器数据的准确性和地图构建的稳定性提出了更高要求。另一个重要挑战是算法的实时性能和资源消耗之间的权衡，尤其是在计算资源有限的嵌入式系统中。此外，导航算法的泛化能力也是一个问题，即算法在不同环境中的适应性和鲁棒性。

## 5.2 算法的创新与优化方向
为了应对上述挑战，研究人员正在尝试不同的优化方向和创新技术。例如，通过深度学习增强SLAM系统的特征识别能力，从而提高地图构建的准确性。研究人员也在探索使用多传感器融合技术来提供更为丰富的环境信息，帮助机器人更准确地定位和避开障碍物。动态窗口法（DWA）等实时路径规划算法通过动态调整机器人速度和方向，以适应快速变化的环境。此外，优化算法的资源消耗，通过软件与硬件的协同设计来提升运算效率，也是目前的一个研究热点。

## 5.3 系统集成与测试的关键步骤
在实际应用中，机器人导航系统需要经过严格的测试和集成过程，以确保其在真实环境中的表现与预期相符。关键的测试步骤包括：
- 单元测试：检查每个模块的功能是否正常。
- 集成测试：测试模块间交互是否无误。
- 系统测试：验证整个系统的性能和稳定性。
- 场景模拟：在模拟环境中测试算法对特定场景的适应性。
- 现场测试：在实际环境中进行测试，评估系统的鲁棒性。
测试过程中，需要对环境进行详细记录，并实时监控机器人的状态信息，如位置、速度、电池使用情况等。

## 5.4 案例研究：复杂环境下的导航优化
为了解决复杂环境下的导航问题，以一种常见的工业应用场景为例，研究如何通过算法优化和系统调整来提高导航效率。

### 案例描述
在工业自动化场景中，机器人需要在动态变化的工厂环境中完成物料的搬运任务。这个场景包含了大量的动态障碍物，如移动的叉车、作业机器人以及行走的人员。

### 解决方案
1. **增强环境感知能力**：通过部署高精度的激光雷达和视觉传感器，结合深度学习技术，提升对复杂环境的感知和理解能力。
2. **动态路径规划算法**：采用基于模型预测控制（MPC）的路径规划算法，可以动态调整路径以避开不断变化的障碍物。
3. **多机器人协同**：通过多机器人系统，建立通信网络，实现资源的优化分配和路径的协同规划，提升整个系统的效率。
4. **实时监控与反馈机制**：建立实时监控系统，根据环境变化和机器人状态实时调整规划策略。

### 实施与评估
在实施这些解决方案之后，通过实际应用中的运行数据来评估优化效果。这通常包括但不限于系统响应时间、导航成功率、路径规划的效率、机器人的能耗以及总体任务完成时间等关键指标。

通过上述案例分析，我们可以看到，虽然现有的机器人导航技术面临诸多挑战，但通过不断的优化和创新，以及结合特定应用场景的定制化解决方案，可以显著提升其性能和可靠性。这为未来机器人导航技术的发展方向和应用前景提供了宝贵的参考和启发。
