摘要
离散余弦变换（DCT）技术是图像和视频压缩的核心，能够有效地将图像数据从空间域转换到频率域。本文首先概述了DCT在图像压缩中的重要性及其理论基础，并探讨了不同DCT优化技术的理论原理和应用。随后，文章详细介绍了量化和编码优化策略，重点讨论了量化矩阵的选择与调整，以及编码效率提升的技术，如哈夫曼编码和算术编码的优化。第四章深入探讨了DCT变换的优化算法，包括快速DCT算法和自适应DCT技术。第五章分析了图像质量和比特率控制策略，提供了评估方法和控制策略的详细讨论。最后，第六章通过实际案例研究展示了DCT优化策略在JPEG压缩和视频编码中的应用。本文旨在为图像和视频压缩领域的研究者和工程师提供全面的DCT优化技术和实践应用的参考资料。
关键字
DCT技术；图像压缩；量化矩阵；编码优化；比特率控制；视频编码
参考资源链接：图像处理中的正交变换：傅里叶、离散余弦与更多
1. DCT技术在图像压缩中的作用
数字图像在当今信息时代中占据了举足轻重的地位。随着数字化内容的日益增多，图像压缩技术的需求变得越来越迫切，以便于图像能够高效地存储与传输。在这之中，离散余弦变换（DCT）是一种关键技术，在图像压缩中扮演着重要角色。DCT技术能够将图像从空间域转换到频率域，使其能量更加集中，为后续的数据压缩提供了便利。本章将详细探讨DCT在图像压缩中的具体作用，并分析其如何帮助提高图像处理的效率和质量。接下来的章节将深入到DCT的理论基础、优化原理以及在图像质量与比特率控制中的应用，为读者提供一个全面的理解。
2. DCT理论基础及其优化原理
2.1 离散余弦变换（DCT）的数学原理

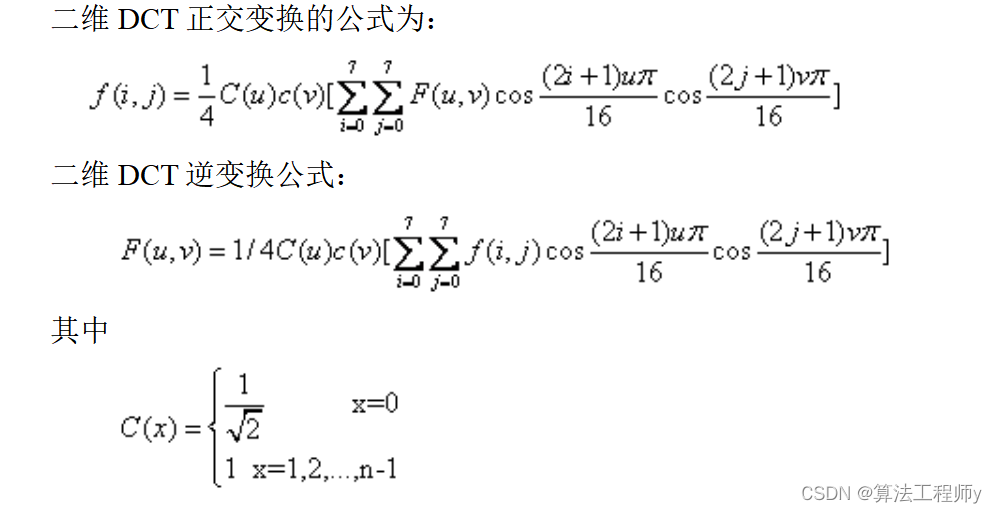

2.1.1 DCT的数学定义和公式
离散余弦变换（Discrete Cosine Transform，DCT）是一种将时域信号转换为频域表示的数学方法。在图像和视频压缩领域，DCT特别有效，因为它能够将图像块的相关性降低，实现数据的有效压缩。其数学定义如下：
对于一个长度为N的数字序列( f_n )，其DCT定义为：
[ F_k = \sum_{n=0}^{N-1} f_n \cdot \cos \left[\frac{\pi}{N} \left(n + \frac{1}{2}\right) k \right] ]
其中，( F_k )是转换后的频率分量，( k )表示频率索引（( k = 0, 1, …, N-1 )）。
DCT具有许多与傅里叶变换相似的性质，但其系数是实数，这对于数据压缩和信号处理非常重要。
2.1.2 DCT与其他变换技术的对比
DCT与离散傅里叶变换（DFT）相比，在实数域上操作，避免了复数运算，因此计算上更加高效。与之相比，DFT通常需要更多的计算资源，尤其是对于图像处理来说，DCT更适合于处理像素块的二维变换。
此外，DCT在能量集中特性上也有优势。在图像数据中，DCT变换后的系数通常集中在低频区域，而高频区域的系数很小，这使得在进行量化和编码时可以舍去高频系数而不损失太多的图像质量。这一点在JPEG图像压缩中尤为关键，因为图像重要信息主要集中在低频部分。
DCT还有其变体，例如二维DCT，它是图像压缩中常用的一种形式。二维DCT将图像分为小块（通常是8x8像素），然后分别对每个块进行DCT变换，以达到降低图像冗余信息、提升压缩效率的目的。
2.2 DCT在图像压缩中的应用
2.2.1 图像压缩的标准流程
图像压缩通常包括以下步骤：

颜色空间转换：将RGB颜色空间转换为YCbCr空间。
分块：将图像分割成8x8像素的小块。
应用DCT：对每个8x8块进行DCT变换，转换到频域。
量化：根据视觉感知模型，对DCT系数进行量化。
编码：使用变长编码（如哈夫曼编码）对量化后的系数进行编码。

2.2.2 DCT在压缩中的关键作用
在图像压缩过程中，DCT的作用至关重要。首先，DCT将图像数据从空间域转换到频率域，此过程中，图像中的冗余被去除或减小，使得大部分图像信息集中在低频部分。在量化步骤中，高频分量通常被量化为零或接近零的值，从而实现数据的压缩。
此外，由于人的视觉系统对低频信号比对高频信号更敏感，DCT允许在不显著降低视觉质量的情况下，去除高频分量，达到降低比特率的目的。这样，DCT不仅提高了压缩比，还保持了图像质量，这对于多媒体应用来说至关重要。
2.3 DCT优化的理论分析
2.3.1 优化目标和评价标准
DCT优化的目标是提高图像压缩效率，同时保持或提升图像质量。优化评价标准主要包括压缩比和压缩后图像的失真程度。压缩比是指原始数据大小与压缩后数据大小的比值，它直接反映了压缩的效率。而图像质量通常通过峰值信噪比（PSNR）或结构相似性（SSIM）指数等客观指标来衡量。
2.3.2 优化策略的理论框架
为了达到更好的优化效果，可以通过以下策略进行DCT优化：

自适应量化：根据图像内容和重要性，动态调整量化步长。
矩阵分解：应用矩阵分解技术来减少DCT变换的计算复杂度。
后处理技术：例如环路滤波器等，用于提高解码后图像的视觉质量。

自适应量化可以通过监控图像的局部特征，如局部亮度和纹理复杂性，动态调整量化矩阵。这能够更精确地匹配人类视觉系统的特性，从而在减少比特率的同时，最小化视觉失真。
矩阵分解技术，如奇异值分解（SVD）或K-L变换，可以用来减少DCT矩阵中的计算负担，提高处理速度。
后处理技术可以在解码阶段对图像进行优化，减少压缩伪影，提升图像的主观质量。
现在，我们已经对DCT的基础理论有了初步了解，接下来将对DCT优化策略进行深入探讨，以便能够更好地理解如何在实际应用中提高图像压缩效率。
3. 量化和编码优化策略
3.1 量化矩阵的选择与调整
3.1.1 标准量化矩阵的分析
在数字图像处理中，量化是图像压缩过程的关键步骤，它涉及将变换后得到的系数从浮点数转换为有限位数的整数。量化矩阵的目的是在保持图像质量的前提下减少数据量。标准量化矩阵通常针对特定类型的图像内容或压缩需求进行设计，以达到最佳的压缩效果。
例如，在JPEG图像压缩中，量化矩阵是一个8x8大小的矩阵，用于对DCT变换后得到的系数进行量化。每个系数按照对应的量化步长进行量化，从而得到较小的数据量。一个标准的量化矩阵对于高频分量（图像边缘和细节部分）通常会有较大的量化步长，因为人眼对高频分量的失真较不敏感。
int8_t standard_quantization_matrix[8][8] = { {16, 11, 10, 16, 24, 40, 51, 61}, {12, 12, 14, 19, 26, 58, 60, 55}, {14, 13, 16, 24, 40, 57, 69, 56}, {14, 17, 22, 29, 51, 87, 80, 62}, {18, 22, 37, 56, 68, 109, 103, 77}, {24, 35, 55, 64, 81, 104, 113, 92}, {49, 64, 78, 87, 103, 121, 120, 101}, {72, 92, 95, 98, 112, 100, 103, 99}};登录后复制
量化矩阵中的每个数值代表了对应DCT系数的量化步长。较大的数值意味着更强的压缩率和更多的失真。
3.1.2 量化矩阵优化方法
优化量化矩阵是为了获得更好的压缩效果和图像质量。一个优化的量化矩阵会考虑图像的特定特性，如纹理复杂度、颜色分布和视觉重要性。通过调整量化矩阵中的值，可以使某些图像特征得到保留，而其他不太重要的特征被压制。
例如，可以通过调整高频分量的量化步长来减少压缩引起的块状伪影。同时，量化矩阵可以结合人类视觉系统的特性来设计，比如根据人眼对亮度信息的敏感度高于颜色信息的特性，对亮度通道和色度通道采取不同的量化策略。
int8_t optimized_quantization_matrix[8][8] = { {14, 10, 9, 14, 20, 34, 43, 51}, {10, 10, 12, 16, 22, 46, 48, 44}, {12, 11, 14, 20, 34, 48, 58, 47}, {12, 14, 18, 24, 43, 73, 68, 52}, {15, 18, 31, 47, 57, 91, 86, 65}, {19, 28, 44, 51, 65, 83, 91, 74}, {38, 50, 61, 68, 82, 96, 95, 79}, {56, 71, 74, 76, 88, 77, 80, 76}};登录后复制
在实际操作中，通常会使用量化矩阵的调整系数来实现上述优化。调整系数可以是预先定义的，也可以根据图像内容动态计算得到。这种量化矩阵的优化方法可以在不显著牺牲图像质量的情况下，进一步减少压缩比特率。
3.2 编码效率提升技巧
3.2.1 哈夫曼编码及其优化
哈夫曼编码是一种广泛应用于数据压缩的无损编码技术。它通过构建一个哈夫曼树，为不同的数据符号分配不等长的二进制码。在JPEG图像压缩中，哈夫曼编码被用于对量化后的DCT系数进行编码，以实现数据的进一步压缩。
为了提升编码效率，一个常见的优化策略是使用更高效的哈夫曼表，这可以通过对大量图像数据的统计分析来实现。为了达到最优压缩比，可以针对不同类型的图像内容（如自然图像、文字图像等）设计专用的哈夫曼表。
// 哈夫曼编码树的结构定义typedef struct HuffmanTree { int value; // 节点值 struct HuffmanTree *left, *right; // 左右子树} HuffmanTree;// 哈夫曼编码表的结构定义typedef struct { int symbol; // 符号值 std::string code; // 编码后的二进制串} HuffmanCodeTable;登录后复制
哈夫曼树的构建过程涉及到统计图像中各个系数的出现频率，并构建出一个最小权重路径的二叉树。构建完成后，根据路径对符号进行编码。这种方法特别适合于那些出现频率高的符号使用较短的编码，而出现频率低的符号使用较长的编码。
3.2.2 算术编码的应用与优化
算术编码是一种比哈夫曼编码更为高效的编码技术，它能提供接近信息熵的压缩比，尤其适用于具有统计相关性的数据序列。在图像压缩中，算术编码可以对整个数据流进行编码，而非单个符号，从而提高了编码效率。
优化算术编码的一个方法是利用上下文建模。通过分析图像数据中系数的局部统计特性，可以实现上下文相关的编码，从而进一步压缩数据。
// 算术编码的状态表示struct ArithmeticCodingState { double low; // 当前编码区间的下界 double high; // 当前编码区间的上界 int precision; // 编码精度};// 算术编码的编码步骤void encode_symbol(ArithmeticCodingState* state, int symbol, const ProbabilityTable& pt);登录后复制
在上述代码中，ProbabilityTable 是一个预先计算好的概率表，它记录了不同符号出现的概率。编码时，根据这些概率来调整当前的编码区间，最后输出区间内的一个二进制数表示整个数据序列。
在实现算术编码时，需要考虑实现精度和计算复杂度的平衡，因为算术编码本身涉及浮点数运算，可能会造成较大的计算开销。然而，通过优化算法和数据结构，算术编码可以实现在保持高压缩比的同时，也不会引入过多的计算负担。
4. ```
第四章：DCT变换的优化算法
在数字信号处理领域，DCT（离散余弦变换）是一种常用的技术，尤其在图像和视频压缩领域中，它通过将空间域信号转换为频率域信号，以减少数据冗余，从而达到压缩数据的目的。本章节将深入探讨DCT变换的优化算法，包括快速DCT变换算法和自适应DCT优化技术，为追求更高效数据压缩的读者提供参考。
4.1 快速DCT变换算法
为了提高DCT变换的计算效率，研究者提出了多种快速DCT算法。这些算法大多基于快速傅里叶变换（FFT）的思想，通过降低计算复杂度来实现加速。
4.1.1 基于FFT的快速DCT算法
快速傅里叶变换（FFT）是信号处理中实现频谱分析的快速算法，它基于频域内信号的对称性和周期性，通过蝶形运算大幅度减少了运算次数。类似地，基于FFT的快速DCT算法通过将DCT的数学运算进行分解，利用中间变量和矩阵乘法运算的特性，减少实际的乘法和加法次数。
下面是一个简化的基于FFT的快速DCT算法的伪代码实现：
输入：8点输入信号x(n)输出：8点DCT系数X(k)1. 将x(n)补零扩展为16点序列2. 对16点序列进行FFT运算3. 将FFT结果进行系数调整（包括缩放因子的乘法）4. 选取调整后结果的低频部分作为最终DCT输出登录后复制
在实际实现时，上述步骤涉及的乘法运算非常关键，因为它直接决定了算法的计算效率。通过减少乘法运算的数量，可以有效地提升算法的速度。
4.1.2 其他快速DCT算法介绍
除了基于FFT的方法外，还有其他几种快速DCT算法。例如，Luo和Yap提出的基于整数运算的快速DCT算法，该算法通过整数运算替代浮点运算，实现了更高的运行效率，并且更加适合硬件实现。
还有一种基于分治法的快速DCT算法，该算法将DCT分解为更小的子问题，并递归地解决这些子问题。这种方法可以将DCT的时间复杂度降至对数级别，极大地优化了算法性能。
4.2 自适应DCT优化技术
自适应DCT优化技术主要是针对图像内容特征而提出的，它旨在根据图像内容和压缩需求动态调整变换参数，以达到最佳的压缩效果。
4.2.1 自适应块尺寸变换
传统的DCT变换通常使用固定尺寸的块（例如JPEG标准中使用的8x8像素块），自适应块尺寸变换技术则允许变换块的大小根据图像内容自适应变化。在图像纹理细节丰富或边缘明显的地方使用较小的块，而在平滑区域则使用较大的块。
自适应块尺寸变换能够更好地匹配图像的特性，从而在保持视觉质量的同时减少所需的数据量。
4.2.2 空间域和频率域的联合优化
空间域和频率域的联合优化是一种更为全面的优化策略，它结合了空间域的图像处理技术与频率域的变换技术。通过在空间域上进行图像预处理（如去噪、边缘增强等），可以减少变换到频率域后需要编码的非零系数的数量。
同时，频率域的处理可以对变换后的系数进行更加精确的量化和编码，以适应不同的压缩需求。例如，可以针对视觉敏感度不同的频率成分采用不同的量化策略。
通过上述方法，联合优化可以进一步提高压缩效率和图像质量。下面的表格对不同优化策略的效果进行对比：

优化策略
压缩率提高
图像质量保持
计算复杂度

快速DCT算法
较高
稍微下降
明显降低

自适应块尺寸变换
中等
明显改善
中等

空间域和频率域的联合优化
明显
明显改善
略有增加

从表中可以看出，不同的优化策略有着不同的效果和复杂度，需要根据实际应用场景进行合理选择。
通过本章节的介绍，我们可以看到DCT优化算法对于提高图像压缩效率、降低计算复杂度以及提升图像质量都有重要作用。选择适合的优化策略能够使得压缩过程更加高效，满足不同的应用场景需求。在接下来的章节中，我们将深入了解图像质量和比特率控制方面的优化策略，这些优化策略将进一步完善我们的图像压缩系统。
以上是第四章DCT变换的优化算法的示例内容。考虑到文章的连贯性和逻辑性，此内容需接在前三章的基础上，提供对DCT变换优化算法的深入分析和实际应用的探讨。每个部分都应根据实际的技术细节，进行充分的解释和例证，以确保满足目标读者群体的需求。# 5. 图像质量和比特率控制在数字图像处理中，图像质量和比特率控制是保证数据传输效率与视觉效果的关键因素。图像质量的评估与优化，以及比特率的精确控制，不仅需要理论上的支撑，更需要实践中的不断探索和改进。本章节将深入探讨图像质量评估方法、比特率控制策略，并分析其在不同应用场景下的表现和优化方向。## 5.1 图像质量评估方法### 5.1.1 客观图像质量评估指标在数字图像处理领域，图像质量的评估有着广泛的需求。为了准确衡量图像质量，研究者和工程师们开发了一系列客观的评估指标。这些指标能够提供一种量化的度量方式来评价图像的压缩和质量损失。- **峰值信噪比（PSNR）**：作为最常见的图像质量评估指标之一，PSNR通过比较原始图像和处理后图像的均方误差（MSE）来计算。计算公式为：登录后复制
PSNR = 20 * log10(MAX_I) / sqrt(MSE)
其中，MAX_I表示图像像素值的最大可能值，MSE为均方误差。PSNR的值越大，表示图像质量越高。- **结构相似性指数（SSIM）**：PSNR在衡量图像质量方面存在一些局限性，特别是在图像细节丢失不严重而视觉感知差异较大时。SSIM通过比较图像亮度、对比度和结构信息来更贴近人眼感知的图像质量。SSIM的计算公式涉及了亮度、对比度和结构三个方面的计算：登录后复制
SSIM(x, y) = [l(x, y)]^α[c(x, y)]^β[s(x, y)]^γ / (2α + 2β + γ)
其中，l、c、s分别代表亮度、对比度和结构比较的估计值，α、β、γ是调节各部分相对重要性的参数。- **信息熵**：作为衡量图像信息丰富程度的一个指标，信息熵通过统计图像中各种像素值出现的频率来计算。信息熵值越高，表明图像中包含的信息越多，图像质量越高。### 5.1.2 主观图像质量评估方法虽然客观指标在一定程度上可以衡量图像质量，但它们往往忽略了人类视觉感知的主观性。因此，主观图像质量评估显得尤为重要，特别是在评估图像压缩效果时。- **平均意见分数（MOS）**：通过收集一定数量的观察者对图像质量进行打分，然后计算平均分来得到最终的图像质量评价。MOS通常要求观察者根据预定的标准对图像质量进行评分，如0到5分，代表质量从差到优。- **双刺激连续质量尺度（DSCQS）**：这是一种更为详细的主观评价方法。观察者在观看图像对后，根据他们的主观感受给出图像的质量评分。这种方法不仅可以提供平均得分，还可以通过比较图像对中的图像来识别质量的提升或下降。为了保证评估的准确性，主观评估需要在严格控制的环境下进行，包括照明、观看距离等因素都需要控制。此外，为了降低偶然误差，通常需要足够数量的参与者参与评估。## 5.2 比特率控制策略### 5.2.1 速率失真优化理论在图像和视频压缩过程中，比特率控制的目的是在满足一定质量要求的前提下，尽可能减少所需的比特数。这涉及到速率失真优化理论的运用，即找到在特定压缩率下图像失真最小的编码方法。- **拉格朗日乘数法**：这是一种常用的优化方法，通过引入拉格朗日乘数来平衡比特率和失真之间的关系。公式可表达为：登录后复制
