MSP430与HCSR04超声波模块的交互细节：错误诊断与修复

发布时间: 2025-03-28 11:59:05 阅读量: 8 订阅数: 12
目录

MSP430与HCSR04超声波模块的交互细节：错误诊断与修复

摘要

本文旨在探讨MSP430微控制器与HCSR04超声波模块的交互细节及其在实际应用中的错误诊断和修复策略。首先介绍了MSP430和HCSR04的基础知识，包括它们的工作原理、功能、信号传输机制和潜在理论错误。接着，本文详细阐述了如何进行硬件连接、初始化设置以及数据交互，并讨论了常见交互错误的诊断和修复方法。最后，本文探讨了高级错误诊断技术和修复策略，以及预防性维护和持续改进的重要性，提供了实用的技术指南和最佳实践。通过这些技术的综合应用，本文期望为相关硬件和传感器交互提供一套系统化的解决方案。

关键字

MSP430微控制器；HCSR04超声波模块；信号传输；错误诊断；修复策略；预防性维护

参考资源链接：Msp430超声波测距教程：HC_SR04模块C程序实现

1. MSP430与HCSR04超声波模块基础知识

1.1 MSP430与HCSR04概述

MSP430微控制器是一款广泛应用于低功耗嵌入式系统的芯片，由德州仪器（Texas Instruments）生产。而HCSR04则是一种常用的超声波测距传感器模块，用于测量距离。两者结合能够构建出低成本、低功耗的测距系统。

1.2 MSP430微控制器的特点

MSP430系列微控制器的核心优势在于其超低功耗特性，它采用了独特的电源管理技术和灵活的时钟系统，能够在不同的工作模式之间无缝切换，从而优化功耗。此外，它还具备丰富的外设接口和高性能的处理能力。

1.3 HCSR04模块的功能与应用

HCSR04模块能够发射高频超声波信号，并在接收到反射回来的信号后，通过计算声波的往返时间，来确定目标物体与传感器之间的距离。其结果可以用于多种应用，如机器人避障、自动液位监测等。

  1. // 示例代码段，初始化 MSP430 GPIO 端口
  2. void initMSP430GPIO() {
  3.     P1DIR |= BIT0; // 设置 P1.0 为输出端口
  4.     P1OUT &= ~BIT0; // 初始化 P1.0 为低电平
  5. }

本章内容旨在为读者提供MSP430微控制器与HCSR04超声波模块的基本知识，为后续深入章节的学习打下坚实的基础。

2. 交互细节的理论基础

2.1 MSP430微控制器的工作原理

2.1.1 MSP430架构概览

MSP430是德州仪器（Texas Instruments）生产的一款16位超低功耗微控制器（MCU），广泛应用于便携式设备、仪表和无线通信领域。 MSP430架构包含了一个高性能的16位RISC CPU核心，该核心的设计保证了能够以非常低的功耗执行快速指令，同时，它集成了多种外设接口以减少对外部组件的需求。

MSP430的核心特点包括：

  • 极低的功耗操作，适用于电池供电设备。
  • 丰富的片上外设，如模数转换器（ADC）、定时器、串行通信接口等。
  • 灵活的时钟系统，提供多种时钟源选择和时钟管理功能。
  • 简化的编程模型，使开发者能够以直观的方式来控制微控制器。

MSP430的低功耗操作模式使其特别适用于需要长期运行而不频繁更换电池的设备，如无线传感器网络和智能表计等应用。

2.1.2 MSP430的I/O端口与接口协议

MSP430的I/O端口是微控制器与外部世界的连接通道。其设计允许灵活的端口配置和多种功能选择，包括数字输入、数字输出、模拟输入、硬件复用的外设功能，如UART、SPI、I2C等。

端口的配置涉及到对特定寄存器的设置，例如，通过设置方向寄存器来决定端口是作为输入还是输出使用。对于I2C通信，I/O端口上的引脚需要配置成开漏输出，以允许总线上的其他设备驱动线路。

在实现协议层面的接口时，MSP430不仅支持硬件协议模块，还提供了软件可编程的接口。对于软件协议实现，MSP430通过其CPU高效地处理数据，但可能需要更多的软件开销。而硬件模块则可以独立于CPU工作，提高了数据传输效率并减轻了CPU的负担。

2.2 HCSR04超声波模块的工作机制

2.2.1 HCSR04模块的功能介绍

HC-SR04是一款广泛用于距离测量的超声波模块。它能够发射超声波脉冲，并通过检测从目标物体反射回来的回声来计算距离。该模块简单易用，且价格低廉，使其成为制作距离测量装置的理想选择。

HC-SR04的主要技术参数包括：

  • 测量范围：2cm至400cm。
  • 精度：3mm。
  • 工作电压：5V直流。
  • 接口简单，只需要4个引脚：VCC，TRIG（触发信号输入），ECHO（回声信号输出），和GND（地）。

它的工作方式简单：用户通过向TRIG引脚发送至少10微秒的高电平信号来触发模块，模块随即发射8个40kHz的超声波脉冲。脉冲遇到障碍物反射回来，被模块的ECHO引脚接收。通过测量ECHO引脚上高电平信号的持续时间，计算出距离。

2.2.2 信号传输与距离测量原理

信号传输的物理过程依赖于超声波在空气中的传播特性。HCSR04模块发射的超声波以声速传播，声速在常温常压的空气中大约为340m/s。回声信号的持续时间t与距离D的关系由下面的公式给出：

[ D = \frac{t \times 声速}{2} ]

这里除以2是因为声波走的是来回的路径。在实际应用中，将回声持续时间转换为距离需要微控制器的定时器和计数器来精确测量这个时间间隔。

距离测量的准确度取决于多种因素，包括温度和气压对声速的影响，以及发射和接收信号的电子设备的性能。

2.3 交互过程中可能出现的理论错误

2.3.1 信号干扰与噪声问题

信号干扰和噪声是无线通信和传感器应用中最常见的问题。在MSP430与HCSR04模块的交互中，信号可能受到外部环境因素的干扰，如电子设备的电磁干扰（EMI），或者电路设计不当造成的噪声。

为了减轻这些问题，设计电路时应该：

  • 采用屏蔽线缆和适当的布线布局。
  • 使用去耦电容和滤波器来减少电磁干扰。
  • 保证足够的信号电平，以提高信号对噪声的抗干扰能力。

MSP430的低功耗模式虽然在节省能源方面有优势，但是也容易受到噪声的影响。因此，在需要精确测量的应用场景中，可能需要采取额外的措施以确保信号的准确性。

2.3.2 时序不匹配与数据传输错误

时序不匹配是指在MSP430与HCSR04模块交互时，由于时钟频率、时钟边沿或者信号延迟等因素造成的同步问题。在处理超声波模块的回声信号时，如果时序不匹配，就可能导致距离测量数据不准确或者完全错误。

为了保证时序正确，需要：

  • 确保微控制器的时钟设置准确无误。
  • 在软件层面对信号进行稳定和去抖动处理。
  • 使用中断服务程序来准确地捕获和处理信号的上升沿和下降沿。

数据传输错误可能是由信号电平不稳定、传输介质问题或数据格式错误引起的。为了减少这些错误，可以通过校验和重传机制来确保数据的正确性。此外，合理地设计数据帧格式和协议也能有效提高通信的可靠性。

  1. // 以下是MSP430对HCSR04超声波模块发出触发信号的示例代码
  2. void trigger_hcsr04() {
  3.   P1DIR |= BIT0;  // 设置P1.0为输出方向
  4.   P1OUT &= ~BIT0; // 清除P1.0，确保处于低电平
  5.   __delay_cycles(10); // 延迟至少10微秒
  6.   P1OUT |= BIT0;  // 发送10微秒的高电平信号
  7.   __delay_cycles(10); // 延迟10微秒
  8.   P1OUT &= ~BIT0; // 清除高电平信号，准备接收回声信号
  9. }

上述代码展示了如何使用MSP430的GPIO端口控制HCSR04模块。通过设置和清除TRIG引脚的电平来控制超声波的发射。当然，在实际应用中，你还需要编写相应的代码来处理ECHO引脚的信号，并最终计算距离。

  1. // 计算距离的示例代码
  2. unsigned int calculate_distance() {
  3.   unsigned int distance;
  4.   unsigned long duration;
  6.   // 等待ECHO引脚变高
  7.   while (!(P1IN & BIT1));
  9.   // 记录高电平开始时间
  10.   start_time = TIMER_A0_R;
  12.   // 等待ECHO引脚变低
  13.   while (P1IN & BIT1);
  15.   // 记录高电平结束时间
  16.   end_time = TIMER_A0_R;
  18.   // 计算高电平持续时间
  19.   duration = (end_time - start_time) * TIMER_A0关税率;
  21.   // 将时间转换为距离（单位：厘米）
  22.   distance = (unsigned int)(duration / 58);
  24.   return distance;
  25. }

该代码段通过使用MSP430的定时器模块来测量ECHO引脚高电平的持续时间。这为后续的距离计算提供了必要的时长数据。计时的精确度直接影响到最终距离的准确度，因此需要正确配置定时器的相关参数。

3. MSP430与HCSR04交互实践

3.1 硬件连接与初始化设置

3.1.1 连接指南与电路图解析

在进行MSP430与HCSR04模块的交互实践前，我们首先要确保硬件连接正确。HCSR04超声波传感器具有四个引脚：VCC、Trig、Echo和GND。VCC连接到MSP430的3.3V输出，GND连接到地，Trig是触发引脚，Echo是回声引脚，它们连接到MSP430的相应GPIO端口。

以下是连接指南的详细步骤：

  1. 将HCSR04的VCC引脚连接至MSP430的3.3V输出端口。
  2. 将HCSR04的GND引脚连接至MSP430的GND端口。
  3. 将HCSR04的Trig引脚连接至MSP430的一个GPIO输出端口。
  4. 将HCSR04的Echo引脚连接至MSP430的一个GPIO输入端口。

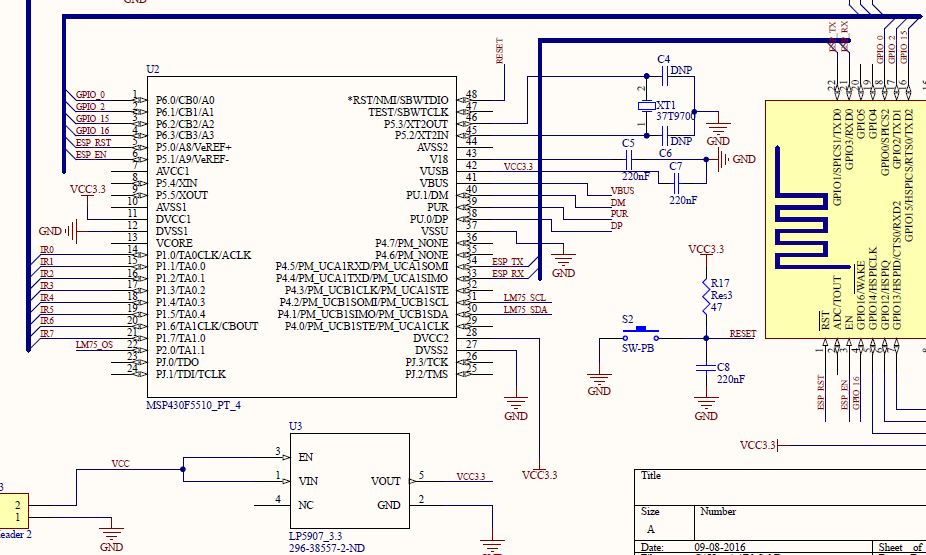

下图是一个简单的电路连接图，它描绘了如何连接MSP430与HCSR04：

HCSR04
VCC 3.3V
GND
Trig
Echo
MSP430 VCC
MSP430 GND
MSP430 GPIO OUT
MSP430 GPIO IN

3.1.2 初始化代码的编写与调试

在硬件连接完成后，需要编写代码来初始化MSP430与HCSR04模块。初始化过程中，我们会设置GPIO引脚，配置I/O端口，以及编写基本的发送和接收信号函数。以下是一个初始化的代码示例：

  1. #include <msp430.h>
  3. void Port1Setup() {
  4.     P1DIR |= BIT0; // 设置Trig为输出
  5.     P1OUT &= ~BIT0; // 初始化Trig为低电平
  6.     P1REN |= BIT1; // 使能内部上拉/下拉电阻
  7.     P1OUT |= BIT1; // 设置Echo引脚为上拉
  9.     P1IE |= BIT1; // 使能Echo引脚中断
  10.     P1IES |= BIT1; // 设置Echo引脚为下降沿触发
  11.     P1IFG &= ~BIT1; // 清除Echo引脚中断标志
  12. }
  14. void main(void) {
  15.     WDTCTL = WDTPW | WDTHOLD; // 停用看门狗计时器
  16.     BCSCTL1 = CALBC1_1MHZ; // 设置DCO时钟为1MHz
  17.     DCOCTL = CALDCO_1MHZ;
  19.     Port1Setup(); // 初始化端口
  21.     __enable_interrupt(); // 使能全局中断
  23.     while(1) {
  24.         // 主循环代码
  25.     }
  26. }
  28. // Echo引脚中断服务例程
  29. #pragma vector=PORT1_VECTOR
  30. __interrupt void Port_1(void) {
  31.     // 中断处理代码
  32. }

在这个代码段中，我们首先包含了msp430.h头文件，这是为了使用MSP430特定的寄存器和定义。Port1Setup函数用于配置P1端口的Trig和Echo引脚，将Trig引脚设置为输出，并将Echo引脚配置为输入，使用内部上拉电阻。main函数中初始化了时钟系统，停用了看门狗计时器，并调用Port1Setup来设置GPIO。最后，我们使能了全局中断，并进入了一个无限循环等待信号处理。

请注意，中断服务例程Port_1尚未完全实现。该部分代码将处理来自Echo引脚的信号，并计算超声波传感器检测到的距离。

3.2 数据交互与错误诊断程序设计

3.2.1 设计数据交互流程

要使MSP430与HCSR04模块有效交互，设计一个可靠的数据交互流程是关键。流程通常包括发送触发信号，等待回声信号，以及计算距离。以下是详细的数据交互步骤：

  1. 配置Trig引脚为输出模式，并发送一个至少10微秒的高电平脉冲信号。
  2. 等待Echo引脚输出高电平状态，表示超声波已发射。
  3. 当Echo引脚转为低电平时，记录从步骤1开始到当前的时间差。
  4. 根据时间差，以及超声波的传播速度，计算出距离。

这里需要编写一个函数getDistance来完成以上步骤，并返回计算出的距离值。该函数将依赖于定时器来精确测量时间差。

3.2.2 编写错误诊断程序

在数据交互中，错误是不可避免的。编写错误诊断程序可以帮助我们及时发现并修复问题。常见的错误可能包括：

  • 无法成功触发超声波模块。
  • 无法从Echo引脚接收到回声信号。
  • 计算出的距离明显不准确。

针对这些潜在的错误，我们需要在代码中添加一些诊断逻辑。比如，在无法接收到回声信号时，可能需要检查传感器是否对准目标、目标是否在检测范围内，或者引脚连接是否正确。

  1. float getDistance() {
  2.     float distance;
  3.     unsigned int duration;
  5.     // 发送10微秒的高电平脉冲
  6.     P1OUT |= BIT0;
  7.     __delay_cycles(10);
  8.     P1OUT &= ~BIT0;
  10.     // 等待Echo引脚变高
  11.     while((P1IN & BIT1) == 0);
  13.     // 开始计时
  14.     TACCR0 = 0;
  15.     TACCTL0 |= CCIE; // 开启计时器中断
  16.     TACTL |= TASSEL_2 + MC_1; // 设置SMCLK为时钟源，启动计时器
  18.     // 等待Echo引脚变低
  19.     while((P1IN & BIT1) != 0);
  21.     // 计算时间差（单位：微秒）
  22.     duration = TACCR0;
  23.     TACCTL0 &= ~CCIE; // 关闭计时器中断
  24.     TACTL &= ~MC_1; // 停止计时器
  26.     // 根据时间差计算距离
  27.     // (speed of sound in air) / 2 * time
  28.     distance = (duration * 0.0343) / 2;
  30.     return distance;
  31. }

在此示例中，getDistance函数首先发送触发信号，然后等待Echo引脚变高，并开始计时。当Echo引脚变低时，停止计时器并计算时间差。最后，根据时间差来计算距离并返回结果。此过程中，若Echo引脚未能在合理时间内变高或变低，则函数将无法完成测量，此时应记录错误并采取相应措施。

3.3 实际测量与问题修复案例分析

3.3.1 实际应用中的测量技术

在实际应用中，MSP430与HCSR04模块的测量技术需要考虑环境因素和硬件局限性。当测量距离较远或环境噪声较大时，提高超声波发射的信号强度和使用信号处理技术（如滤波）可以改善测量结果。

实际应用中的测量技术包括：

  • 确保目标在传感器的有效范围内。
  • 根据环境条件调整触发信号的宽度和强度。
  • 在软件中实现数据滤波和异常值剔除。

3.3.2 常见问题的诊断与修复

在使用MSP430与HCSR04进行距离测量时，可能会遇到各种问题，例如距离测量不准确或无法触发传感器。常见的问题诊断和修复方法如下：

  • 如果发现测量距离偏短，可能是由于信号强度不足。可以尝试增加触发信号的宽度或增加发射端的功率。
  • 如果测量距离偏长，可能是由于信号干扰或反射导致。考虑在传感器周围加装声学隔离材料或调整传感器的放置位置。
  • 若传感器无法触发，首先检查硬件连接，确保Trig和Echo引脚连接正确。其次检查引脚的配置模式，并确保引脚状态在测试代码中被正确设置。
  • 如果在特定条件下经常出错，可能需要重新校准传感器或重新设计电路布局，以减少干扰。

在诊断和修复问题时，耐心和逻辑思维至关重要。每次修改或调整后，都应该测试更改是否有效，并记录测试结果。通过逐步排除和修复，逐步接近最佳的测量性能。

4. 错误诊断与修复的高级技术

在嵌入式系统开发中，错误诊断与修复是确保系统稳定运行的关键环节。随着技术的发展，高级诊断技术和修复策略的应用变得更加广泛。这一章节将深入探讨如何利用先进的工具和方法对MSP430与HCSR04超声波模块的交互过程中可能出现的错误进行诊断与修复。

4.1 高级诊断技术

4.1.1 使用示波器进行信号分析

示波器是电子工程师进行信号分析不可或缺的工具。通过示波器，工程师能够观察到信号的波形变化，进而分析信号在传输过程中的质量。例如，使用示波器可以检测HCSR04模块的触发信号和回波信号是否符合预期。

代码块示例1：示波器信号捕获脚本

  1. // 伪代码，展示如何配置示波器进行信号捕获
  2. void setup() {
  3.   // 初始化示波器通道
  4.   setupOscilloscopeChannel();
  5.   // 设置触发条件
  6.   setTriggerCondition(TriggerSource, TriggerEdge);
  7. }
  9. void loop() {
  10.   // 触发信号，启动捕获
  11.   sendTriggerSignal();
  12.   // 读取捕获的信号
  13.   OscilloscopeWaveformData_t waveform = readWaveformData();
  14.   // 分析波形数据
  15.   analyzeWaveform(waveform);
  16. }

参数说明与执行逻辑

在上述示波器捕获脚本的代码块中，setupOscilloscopeChannel函数负责初始化示波器的输入通道。setTriggerCondition函数配置了触发源和触发边沿，以便正确捕获信号。sendTriggerSignal函数是模拟发送触发信号，实际操作时应替换为与HCSR04模块触发端相连的实际信号。readWaveformData函数读取捕获到的波形数据，而analyzeWaveform函数则对波形数据进行分析。

4.1.2 软件层面的诊断技术

软件层面的诊断技术主要包括代码的调试、运行时监控和日志分析。对于MSP430微控制器，利用其集成开发环境（IDE）中的调试工具，可以对代码执行流进行单步跟踪，设置断点，查看寄存器和变量的值，这对于定位软件逻辑错误非常有效。

代码块示例2：软件错误跟踪代码段

  1. // MSP430 C语言代码段，用于软件错误跟踪
  2. #include <msp430.h>
  4. int main(void) {
  5.   WDTCTL = WDTPW | WDTHOLD;   // 停用看门狗定时器
  6.   P1DIR |= BIT0;              // P1.0输出
  8.   for(;;) {
  9.     P1OUT ^= BIT0;            // 切换LED状态
  10.     __delay_cycles(500000);   // 延时
  11.   }
  12. }

参数说明与执行逻辑

上述代码段是用于MSP430的一个简单的闪烁LED灯的程序。通过设置断点和观察P1OUT寄存器的值，可以验证程序的执行流程是否符合预期。在IDE中运行程序时，任何逻辑错误或异常都会在断点处停止执行，这样开发者就可以逐步检查程序的状态并诊断问题所在。

4.2 修复策略的制定与实施

4.2.1 硬件修复方法

硬件问题可能包括电路板的物理损伤、焊点脱落、组件损坏等。修复硬件问题通常需要具备一定的电子知识和实践经验。例如，HCSR04模块的超声波探头若出现对位不准确的问题，可能需要重新校准探头的定位。

4.2.2 软件优化与固件更新

软件层面的问题可以通过优化代码逻辑和更新固件来解决。优化的目标是提高系统的响应速度、稳定性和准确性。例如，针对MSP430与HCSR04模块交互时的信号处理，可以通过算法优化减少干扰和噪声的影响。

4.3 预防性维护与持续改进

4.3.1 设备维护的最佳实践

预防性维护对于确保长期系统运行稳定至关重要。例如，定期检查和清洁电路板、焊接点，以及检查外部连接器的牢固性都是设备维护的重要内容。

4.3.2 项目迭代与持续改进策略

为了持续改进系统性能，需要不断地评估现有系统并根据反馈进行迭代。这可能涉及到硬件和软件的更新，以及用户反馈的整合。

通过上述章节的介绍，我们不仅了解了MSP430与HCSR04超声波模块错误诊断与修复的基本理论和技术，还详细探讨了实际应用中的高级技术、修复策略以及持续改进的方法。这为提升基于MSP430微控制器的嵌入式系统的稳定性和可靠性提供了指导和支持。

5. 基于MSP430与HCSR04的项目应用案例分析

5.1 智能家居系统中的距离监测应用

在智能家居系统中，准确且实时的距离监测是实现各种自动化功能的关键。基于MSP430微控制器和HCSR04超声波模块的监测系统可以在家庭环境中用作安全防护或自动化控制。本节将详细介绍如何将这两种组件整合进智能家居系统中，以及实现这一应用的具体技术细节。

5.2 项目架构与组件选择

5.2.1 系统框架设计

首先，我们需要设计一个系统框架，该框架必须能够高效地处理来自HCSR04模块的数据，并由MSP430进行控制。系统框架设计需考虑到系统的扩展性、维护性和实时性。

  • 模块集成: MSP430将作为主控制单元，负责协调各个模块之间的数据流动，以及执行复杂的决策逻辑。
  • 用户接口: 一个简单的用户接口将允许用户设置监测区域的参数，例如安全边界或自动化控制的触发距离。

5.2.2 组件选型标准

在选择MSP430和HCSR04的具体型号时，需要考虑以下几个标准：

  • 功耗: 对于家庭环境，低功耗是主要考虑因素之一，MSP430由于其低功耗特性成为理想选择。
  • 测量范围: HCSR04的测量范围通常在2cm到400cm之间，对于大多数家居应用来说已足够。

5.3 软件开发与调试

5.3.1 软件架构

软件架构将采用模块化设计，以便于功能的增加和维护。以下是软件架构的关键组件：

  • 数据采集模块: 用于从HCSR04读取距离数据，并进行初步的信号处理。
  • 决策模块: 根据采集到的数据进行逻辑判断，如判断是否触发某个自动化事件。

5.3.2 代码编写

下面是一个简化的代码示例，展示了如何使用MSP430的GPIO接口读取HCSR04的距离数据：

  1. #include <msp430.h>
  3. #define TRIGGER_PIN BIT0 // 定义触发信号的引脚
  4. #define ECHO_PIN BIT1    // 定义回波信号的引脚
  6. void delay(unsigned int ms) {
  7.     // 简单的延时函数
  8. }
  10. void measureDistance() {
  11.     unsigned int distance;
  12.     // 发送10微秒的触发脉冲
  13.     P1OUT |= TRIGGER_PIN;
  14.     delay(10);
  15.     P1OUT &= ~TRIGGER_PIN;
  16.     // 等待回波信号
  17.     while (!(P1IN & ECHO_PIN));
  18.     unsigned long startTime = TIMER0_R;
  19.     while (P1IN & ECHO_PIN);
  20.     unsigned long endTime = TIMER0_R;
  21.     // 计算距离
  22.     distance = (endTime - startTime) / 29 / 2;
  23.     // 输出距离数据
  24.     // 可以通过串口发送到上位机或显示在LCD上
  25. }
  27. int main(void) {
  28.     WDTCTL = WDTPW + WDTHOLD; // 停用看门狗定时器
  30.     // 初始化GPIO
  31.     P1DIR |= TRIGGER_PIN + ECHO_PIN; // 设置方向为输出
  32.     // 初始化计时器...
  33.     // 初始化串口...
  34.     // 初始化其他需要的外设...
  35.     while(1) {
  36.         measureDistance();
  37.         delay(60000); // 每60秒测量一次距离
  38.     }
  39. }

5.3.3 代码逻辑分析与参数说明

  • 延时函数: 简单的软件延时实现，用于产生触发信号和等待回波信号。
  • 测量函数: 通过发送一个10微秒的脉冲到HCSR04的触发引脚来启动测量。随后，等待回波信号的上升沿，启动计时器，并等待下降沿停止计时器。最后，根据计时器的值计算距离。

5.4 系统测试与优化

5.4.1 测试流程

测试流程应包括：

  • 单元测试: 确保每个模块按预期工作。
  • 集成测试: 确保各模块协同工作，系统整体功能正常。

5.4.2 性能优化

  • 代码优化: 精简代码，减少不必要的延时和循环，以提高系统响应速度。
  • 硬件调整: 根据测试结果调整HCSR04模块的位置和朝向，以提高测量的准确性。

5.5 项目应用扩展

5.5.1 智能照明控制

系统可以扩展应用于智能照明控制，当检测到人在特定区域时自动开启或调亮灯光，离开后延时关闭。

5.5.2 安全监测系统

与入侵报警系统集成，可以进行更准确的安全监测，如在门前设置监测区域，当有人靠近时，系统可以触发报警。

通过上述案例分析，我们可以看到MSP430与HCSR04模块在实际应用中的强大潜力。开发者可以根据这些基础案例，结合实际需求进行功能的扩展和优化，构建更多创新的物联网产品。

6. 优化MSP430与HCSR04超声波模块交互性能

在实际应用中，对MSP430微控制器与HCSR04超声波模块交互性能进行优化是非常重要的。这不仅提升了数据采集的准确性，也增加了系统的可靠性。本章节将探讨如何通过软件优化与硬件升级来提升系统的整体性能。

6.1 软件层面的性能优化

软件层面的优化主要通过代码重构、算法优化等方式提高程序的效率和准确性。

6.1.1 代码优化

在编写与MSP430和HCSR04模块交互的代码时，应遵循以下优化原则：

  • 减少不必要的计算：避免在主循环中进行复杂的数学运算。
  • 高效数据结构：使用适合的数据结构来存储测量结果，以提高处理速度。
  • 代码去抖动：对于通过HCSR04模块采集的距离数据，使用算法消除可能的异常值。

6.1.2 算法优化

距离测量算法的优化有助于提高测量的准确性和稳定性。例如，可以采用滑动平均算法对连续多次测量结果进行平滑处理。

6.2 硬件升级与增强

硬件方面的优化可以通过改进电路设计、增加硬件缓冲等方式来实现。

6.2.1 电路板设计优化

电路板设计对信号质量有显著影响。在设计阶段，需要考虑以下几点：

  • 信号路径优化：确保HCSR04模块与MSP430之间的信号路径尽可能短，减少噪声影响。
  • 地线设计：优化地线布局，减少地回路的干扰。
  • 去耦电容：在电源和地线之间添加适当的去耦电容，稳定供电。

6.2.2 硬件缓冲与隔离

在信号传输过程中使用硬件缓冲可以减少干扰。具体措施包括：

  • 信号隔离：使用光耦合器或隔离芯片来隔离噪声和信号干扰。
  • 电平转换：当MSP430和HCSR04工作在不同的电压级别时，使用电平转换器确保信号正确传输。

6.3 性能测试与反馈循环

性能优化需要一个持续的测试和反馈循环。

6.3.1 性能测试方法

进行性能测试时，应涵盖以下几个方面：

  • 重复性测试：多次测量同一距离，分析数据的重复性和稳定性。
  • 对比测试：与其他同类设备进行比较，评估优化效果。
  • 极端条件测试：在不同的温度、湿度条件下进行测试，确保系统在各种环境下都能稳定工作。

6.3.2 数据分析与反馈

测试结果需要进行详细的数据分析，从中提取关键指标，并根据结果调整优化策略。

  • 统计分析：使用统计方法来评估测量数据的准确性和可靠性。
  • 日志记录：记录系统在测试期间的运行日志，便于问题追踪和系统调整。

在本章节中，我们重点讨论了如何通过软件和硬件层面的措施提升MSP430与HCSR04模块交互的性能。这不仅包括了代码层面的优化，还包括了硬件升级与测试反馈循环的实施。通过这种综合优化方法，可以显著提高系统的整体性能和可靠性。这种优化方式适用于追求高精度和稳定性的工业应用，比如自动化控制系统、机器人导航等领域。

corwn 最低0.47元/天 解锁专栏
买1年送3月
点击查看下一篇
profit 百万级 高质量VIP文章无限畅学
profit 千万级 优质资源任意下载
profit C知道 免费提问 ( 生成式Al产品 )

相关推荐

-

MSP430F1612超声波模块编程与调试指南

- main.c：包含MSP430F1612与超声波模块交互的主要C代码。 - 【超声波模块】.dep：包含项目依赖关系信息，有助于IDE管理项目。 - 【超声波模块】.ewp：IAR项目文件，包含项目配置和工作区设置。 - 【超声波模块】....
-

MSP430超声波测距实战教程：定时器应用与高频计时

本文档主要介绍了如何使用 MSP430 微控制器（如 MSP430F149）实现超声波测距功能的一个详细程序示例。MSP430系列以其低功耗和灵活性在嵌入式系统中广受欢迎。在这个项目中，作者利用了 MSP430 的 Timer_A 功能，通过...
-

高精度超声波水流测量方案：MSP430电路与算法优化

资源摘要信息:"基于MSP430的高精度超声波水流测量解决方案（原理图、PCB、源代码、BOM等）-电路方案" MSP430微控制器是由德州仪器（Texas Instruments，简称TI）开发的一款低功耗16位微控制器系列，广泛应用于各种...
-

MSP430与HCSR04超声波模块的可靠性提升策略

本文系统地研究了MSP430微控制器与HCSR04超声波模块的可靠性，并分析了它们在组合系统中的作用和影响。首先介绍了MSP430和HCSR04的基本知识，然后通过理论分析深入探讨了它们各自的可靠性特征以及对系统整体可靠性的...
doc

HCSR04超声波模块程序(MSP430)

"HCSR04超声波模块程序(MSP430)" 本资源是一个关于Msp430的超声波测距的C程序，该程序使用HC-SR04超声波模块来测量物体到这里的距离。下面是该程序的知识点总结： 1. MSP430单片机：MSP430是一款低功耗、低成本的...
rar

MSP430超声波测距代码(改进版本).rar_MSP430 超声_distance_msp430_msp430超声波_超声测距

1. **超声波信号发生**：使用MSP430的定时器和PWM模块生成超声波脉冲。定时器配置为特定频率的脉冲输出，PWM用于产生一定幅度的脉冲信号，驱动超声波传感器进行发射。 2. **信号接收与处理**：在超声波发射后，MSP...
zip

【超声波模块】_msp430超声波模块_

【超声波模块】在IT领域中主要用于距离测量和物体检测，它与微控制器（如MSP430F1612）相结合，能够构建高效精确的测距系统。MSP430系列是德州仪器（Texas Instruments，TI）推出的一种超低功耗微控制器，适用于各种...
rar

msp430寻光+超声波测距

** MSP430 寻光与超声波测距技术详解 ** 在嵌入式系统设计中，MSP430微控制器（Microcontroller）因其低功耗、高性能和丰富的外围接口而广受青睐。本项目是利用MSP430来控制一辆小车进行寻光任务，并结合超声波测距...
h

MSP430FE427的超声波程序

超声波测距 可以准确测量2CM到4M的距离 用12864显示测试距离 MSP430
rar

基于msp430和12864的超声波测距

在超声波测距系统中，MSP430作为核心处理器，主要负责控制超声波模块的发射和接收，以及处理测距相关的计时任务。MSP430的定时器A是其中的关键部件，它能产生精确的时间间隔，用于测量超声波从发射到接收到反射信号...

SW_孙维

开发技术专家
知名科技公司工程师，开发技术领域拥有丰富的工作经验和专业知识。曾负责设计和开发多个复杂的软件系统，涉及到大规模数据处理、分布式系统和高性能计算等方面。

专栏目录

最低0.47元/天 解锁专栏
买1年送3月
百万级 高质量VIP文章无限畅学
千万级 优质资源任意下载
C知道 免费提问 ( 生成式Al产品 )

最新推荐

【VCS高可用案例篇】：深入剖析VCS高可用案例，提炼核心实施要点

![VCS指导.中文教程，让你更好地入门VCS](https://img-blog.csdn.net/20180428181232263?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3poYWlwZW5nZmVpMTIzMQ==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70) # 摘要 本文深入探讨了VCS高可用性的基础、核心原理、配置与实施、案例分析以及高级话题。首先介绍了高可用性的概念及其对企业的重要性，并详细解析了VCS架构的关键组件和数据同步机制。接下来，文章提供了VC

Cygwin系统监控指南：性能监控与资源管理的7大要点

![Cygwin系统监控指南：性能监控与资源管理的7大要点](https://opengraph.githubassets.com/af0c836bd39558bc5b8a225cf2e7f44d362d36524287c860a55c86e1ce18e3ef/cygwin/cygwin) # 摘要 本文详尽探讨了使用Cygwin环境下的系统监控和资源管理。首先介绍了Cygwin的基本概念及其在系统监控中的应用基础，然后重点讨论了性能监控的关键要点，包括系统资源的实时监控、数据分析方法以及长期监控策略。第三章着重于资源管理技巧，如进程优化、系统服务管理以及系统安全和访问控制。接着，本文转向C

ISO_IEC 27000-2018标准实施准备：风险评估与策略规划的综合指南

![ISO_IEC 27000-2018标准实施准备：风险评估与策略规划的综合指南](https://infogram-thumbs-1024.s3-eu-west-1.amazonaws.com/838f85aa-e976-4b5e-9500-98764fd7dcca.jpg?1689985565313) # 摘要 随着数字化时代的到来，信息安全成为企业管理中不可或缺的一部分。本文全面探讨了信息安全的理论与实践，从ISO/IEC 27000-2018标准的概述入手，详细阐述了信息安全风险评估的基础理论和流程方法，信息安全策略规划的理论基础及生命周期管理，并提供了信息安全风险管理的实战指南。

Fluentd与日志驱动开发的协同效应：提升开发效率与系统监控的魔法配方

![Fluentd与日志驱动开发的协同效应：提升开发效率与系统监控的魔法配方](https://opengraph.githubassets.com/37fe57b8e280c0be7fc0de256c16cd1fa09338acd90c790282b67226657e5822/fluent/fluent-plugins) # 摘要 随着信息技术的发展，日志数据的采集与分析变得日益重要。本文旨在详细介绍Fluentd作为一种强大的日志驱动开发工具，阐述其核心概念、架构及其在日志聚合和系统监控中的应用。文中首先介绍了Fluentd的基本组件、配置语法及其在日志聚合中的实践应用，随后深入探讨了F

【Arcmap空间参考系统】：掌握SHP文件坐标转换与地理纠正的完整策略

![【Arcmap空间参考系统】：掌握SHP文件坐标转换与地理纠正的完整策略](https://blog.aspose.com/gis/convert-shp-to-kml-online/images/convert-shp-to-kml-online.jpg) # 摘要 本文旨在深入解析Arcmap空间参考系统的基础知识，详细探讨SHP文件的坐标系统理解与坐标转换，以及地理纠正的原理和方法。文章首先介绍了空间参考系统和SHP文件坐标系统的基础知识，然后深入讨论了坐标转换的理论和实践操作。接着，本文分析了地理纠正的基本概念、重要性、影响因素以及在Arcmap中的应用。最后，文章探讨了SHP文

【T-Box能源管理】：智能化节电解决方案详解

![【T-Box能源管理】：智能化节电解决方案详解](https://s3.amazonaws.com/s3-biz4intellia/images/use-of-iiot-technology-for-energy-consumption-monitoring.jpg) # 摘要 随着能源消耗问题日益严峻，T-Box能源管理系统作为一种智能化的能源管理解决方案应运而生。本文首先概述了T-Box能源管理的基本概念，并分析了智能化节电技术的理论基础，包括发展历程、科学原理和应用分类。接着详细探讨了T-Box系统的架构、核心功能、实施路径以及安全性和兼容性考量。在实践应用章节，本文分析了T-Bo

戴尔笔记本BIOS语言设置：多语言界面和文档支持全面了解

![戴尔笔记本BIOS语言设置：多语言界面和文档支持全面了解](https://i2.hdslb.com/bfs/archive/32780cb500b83af9016f02d1ad82a776e322e388.png@960w_540h_1c.webp) # 摘要 本文全面介绍了戴尔笔记本BIOS的基本知识、界面使用、多语言界面设置与切换、文档支持以及故障排除。通过对BIOS启动模式和进入方法的探讨，揭示了BIOS界面结构和常用功能，为用户提供了深入理解和操作的指导。文章详细阐述了如何启用并设置多语言界面，以及在实践操作中可能遇到的问题及其解决方法。此外，本文深入分析了BIOS操作文档的语

【精准测试】：确保分层数据流图准确性的完整测试方法

![【精准测试】：确保分层数据流图准确性的完整测试方法](https://matillion.com/wp-content/uploads/2018/09/Alerting-Audit-Tables-On-Failure-nub-of-selected-components.png) # 摘要 分层数据流图（DFD）作为软件工程中描述系统功能和数据流动的重要工具，其测试方法论的完善是确保系统稳定性的关键。本文系统性地介绍了分层DFD的基础知识、测试策略与实践、自动化与优化方法，以及实际案例分析。文章详细阐述了测试的理论基础，包括定义、目的、分类和方法，并深入探讨了静态与动态测试方法以及测试用

【内存分配调试术】：使用malloc钩子追踪与解决内存问题

![【内存分配调试术】：使用malloc钩子追踪与解决内存问题](https://codewindow.in/wp-content/uploads/2021/04/malloc.png) # 摘要 本文深入探讨了内存分配的基础知识，特别是malloc函数的使用和相关问题。文章首先分析了内存泄漏的成因及其对程序性能的影响，接着探讨内存碎片的产生及其后果。文章还列举了常见的内存错误类型，并解释了malloc钩子技术的原理和应用，以及如何通过钩子技术实现内存监控、追踪和异常检测。通过实践应用章节，指导读者如何配置和使用malloc钩子来调试内存问题，并优化内存管理策略。最后，通过真实世界案例的分析

专栏目录

最低0.47元/天 解锁专栏
买1年送3月
百万级 高质量VIP文章无限畅学
千万级 优质资源任意下载
C知道 免费提问 ( 生成式Al产品 )
手机看
程序员都在用的中文IT技术交流社区

程序员都在用的中文IT技术交流社区

专业的中文 IT 技术社区，与千万技术人共成长

专业的中文 IT 技术社区，与千万技术人共成长

关注【CSDN】视频号，行业资讯、技术分享精彩不断，直播好礼送不停！

关注【CSDN】视频号，行业资讯、技术分享精彩不断，直播好礼送不停！

 客服 返回
顶部
