ALINX黑金AX7020 Linux驱动开发与调试技术：专家级教程


# 摘要
本文详细介绍了ALINX黑金AX7020开发板的概述、开发准备，以及其在Linux环境下的内核驱动开发。首先，对Linux内核驱动的基础知识进行了介绍，包括内核模块的编程、内核数据结构和API、以及内核同步机制。然后，深入探讨了ALINX黑金AX7020的硬件接口和驱动实现，涵盖了硬件接口类型、设备驱动程序编写、调试及性能优化。文章的第四章聚焦于驱动开发的高级话题，包括内核的抢占性与实时性、设备树和内核配置，以及跨平台驱动开发。第五章通过案例研究，提供了具体的设备驱动开发流程、常见问题解决方案、维护与更新指南。最后，第六章总结了Linux驱动开发的趋势，并分享了专家级的实践技巧。本文旨在为开发者提供一个全面的指导，帮助他们有效地开发和优化针对ALINX黑金AX7020的Linux驱动程序。

# 关键字
ALINX黑金AX7020；Linux内核驱动；内核模块；硬件接口；驱动调试；跨平台开发；实时性；设备树；内核配置；驱动维护

参考资源链接：[Xilinx ZYNQ7000 SOC开发板：ALINX黑金AX7020用户指南](https://wenku.csdn.net/doc/6412b475be7fbd1778d3fa84?spm=1055.2635.3001.10343)
# 1. ALINX黑金AX7020概述与开发准备

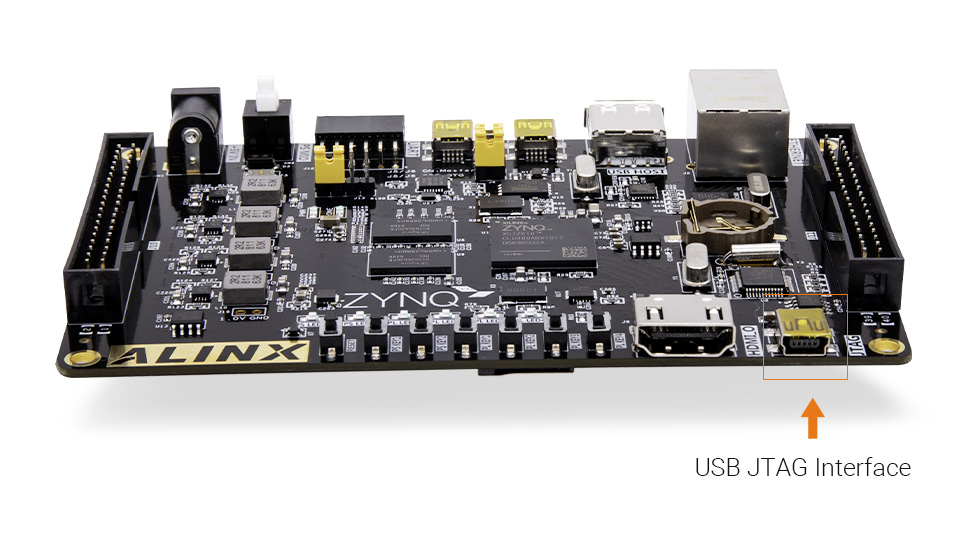

## 1.1 ALINX黑金AX7020简介

ALINX黑金AX7020是一款基于Xilinx FPGA的开发板，它提供了强大的计算能力，并且具备丰富的外设接口，适用于需要高性能计算和灵活外设集成的场景。该开发板具有多样的应用背景，从工业控制到科研项目，都能见到其身影。同时，AX7020的灵活性和可扩展性让它成为验证新技术和快速原型设计的理想选择。

## 1.2 开发环境搭建

在开始开发前，我们需要搭建一个合适的工作环境。首先，安装支持的Linux发行版，例如Ubuntu，因为它为多数硬件开发提供了良好的支持。接下来，安装Xilinx开发套件，这包括Vivado和SDK等，它们是进行FPGA编程和开发必需的工具。配置环境变量，确保命令行可以直接调用这些工具。此外，获取AX7020的硬件手册和参考设计也非常重要，它们对于理解硬件特性和进行驱动开发将起到关键作用。

## 1.3 编写第一个Hello World程序

为了验证开发环境的配置，我们先编写一个简单的Hello World程序。在这个例子中，我们将使用Xilinx SDK进行设计，通过GPIO控制开发板上的LED灯。在完成基础的SDK项目创建、配置CPU参数后，我们将编写一段代码来控制LED。以下是代码示例：

#include <stdio.h>
#include "xgpiops.h"

#define LED 56 // 假设LED连接在GPIO 56

int main() {
    XGpioPs gpio;
    XGpioPs_Config *configPtr;

    configPtr = XGpioPs_LookupConfig(GPIO_DEVICE_ID);
    XGpioPs_CfgInitialize(&gpio, configPtr, configPtr->BaseAddr);
    XGpioPs_SetDirectionPin(&gpio, LED, 1); // 设置为输出
    XGpioPs_SetOutputEnablePin(&gpio, LED, 1); // 启用输出

    XGpioPs_WritePin(&gpio, LED, 0); // 点亮LED
    printf("Hello, AX7020!\n");
    return 0;
}

在运行该程序之前，请确保你已经正确配置了所有相关的硬件连接。这个简单的示例不仅会帮助你验证开发环境设置，也是理解如何与硬件接口交互的一个起点。

# 2. Linux内核驱动基础

## 2.1 Linux内核模块编程入门

### 2.1.1 内核模块概念和结构

Linux内核模块是一种可以在运行时动态加载到内核中或从内核中卸载的代码块，这种机制极大地增强了内核的灵活性和扩展性。模块化的内核允许开发者添加或移除特定的功能，而无需重新编译整个内核，从而减少了编译时间和潜在的编译错误。

内核模块通常包含以下基本结构：

- 模块加载函数：由内核在加载模块时调用，通常命名为`init_module()`。
- 模块卸载函数：由内核在卸载模块时调用，通常命名为`cleanup_module()`。
- 模块许可声明：声明模块所使用的许可证，如GPL。

代码块示例：

#include <linux/module.h>   // 必须包含的头文件
#include <linux/kernel.h>   // 包含KERN_INFO

MODULE_LICENSE("GPL");      // 声明模块许可为GPL
MODULE_AUTHOR("Your Name"); // 模块作者信息
MODULE_DESCRIPTION("A simple example Linux module."); // 模块描述
MODULE_VERSION("0.1");      // 模块版本信息

static int __init example_init(void)
{
    printk(KERN_INFO "Hello world\n");
    return 0; // 非0返回值表示初始化失败
}

static void __exit example_exit(void)
{
    printk(KERN_INFO "Goodbye world\n");
}

module_init(example_init);
module_exit(example_exit);

### 2.1.2 模块加载与卸载机制

模块加载和卸载机制是内核模块编程中的核心部分。加载函数`init_module`在模块插入内核时被调用，负责初始化模块，设置模块所需的各种资源。卸载函数`cleanup_module`在模块从内核中移除时被调用，负责清理资源，确保系统稳定。

模块加载函数的典型代码逻辑如下：

static int __init example_init(void)
{
    // 在这里初始化模块
    printk(KERN_INFO "Example module loaded\n");
    return 0; // 返回0表示成功
}

模块卸载函数的典型代码逻辑如下：

static void __exit example_exit(void)
{
    // 在这里清理模块
    printk(KERN_INFO "Example module unloaded\n");
}

## 2.2 Linux内核数据结构与API

### 2.2.1 核心数据结构介绍

Linux内核中有许多核心的数据结构，如链表(list_head)、队列(queue)、树结构(radix_tree)等。这些数据结构经过特别设计，以适应内核编程中对性能和资源使用的严格要求。

链表结构是内核中最常用的组织数据的方式之一。其定义如下：

struct list_head {
    struct list_head *next, *prev;
};

链表的使用示例：

LIST_HEAD(mylist); // 初始化一个空链表

// 定义结构体并嵌入链表头
struct my_struct {
    struct list_head list;
    int data;
};

// 将结构体实例添加到链表中
struct my_struct *new_struct = kmalloc(sizeof(struct my_struct), GFP_KERNEL);
INIT_LIST_HEAD(&new_struct->list);
list_add_tail(&new_struct->list, &mylist);

### 2.2.2 驱动常用API解析

在Linux内核驱动编程中，有一些常用的API提供基本的内存管理、任务调度和进程间通信等功能。例如，`kmalloc`用于分配内存，`kfree`用于释放内存，`request_irq`用于注册中断服务程序。

内存分配和释放的API使用示例：

void *kmalloc(size_t size, gfp_t flags); // 分配内核内存
void kfree(void *ptr); // 释放内核内存

中断注册和注销的API使用示例：

int request_irq(unsigned int irq, irq_handler_t handler, unsigned long flags, const char *name, void *dev);
void free_irq(unsigned int irq, void *dev);

## 2.3 内核同步机制

### 2.3.1 信号量与互斥锁

Linux内核提供了多种同步机制来保护共享数据，防止并发访问时数据不一致。信号量（semaphore）和互斥锁（mutex）是两种常用的同步机制。

信号量在内核中的定义为：

struct semaphore {
    raw_spinlock_t lock;
    unsigned int sleepers;
    wait_queue_head_t wait;
};

互斥锁的定义较为简单，如下：

struct mutex {
    // 内部包含等待队列和计数器等
};

信号量使用示例：

struct semaphore sem;
init_MUTEX(&sem); // 初始化信号量

down(&sem); // 获取信号量
// 临界区代码
up(&sem); // 释放信号量

互斥锁使用示例：

mutex_t mutex;
mutex_init(&mutex); // 初始化互斥锁

mutex_lock(&mutex); // 获取互斥锁
// 临界区代码
mutex_unlock(&mutex); // 释放互斥锁

### 2.3.2 工作队列与定时器

工作队列（workqueue）和定时器（timer）是内核中处理异步任务的两种机制。

工作队列允许将函数推迟到稍后执行，而不需要立即执行。

DECLARE_WORK(my_work, my_work_func); // 声明并初始化工作
schedule_work(&my_work); // 调度工作

定时器则允许延迟执行一段代码，通常用于超时处理。

struct timer_list my_timer;
void my_timer_func(struct timer_list *t)
{
    // 定时到期时执行的函数
}

init_timer(&my_timer); // 初始化定时器
my_timer.function = my_timer_func; // 设置定时器到期时执行的函数
mod_timer(&my_timer, jiffies + msecs_to_jiffies(1000)); // 设置1秒后到期

以上章节介绍了Linux内核驱动编程的基础知识，包括内核模块的编写、数据结构和API的使用，以及同步机制。这些是进行Linux内核驱动开发的基础，是每个内核开发者都必须掌握的技能。

# 3. ALINX黑金AX7020硬件接口与驱动实现

## 3.1 AX7020硬件接口概述

### 3.1.1 硬件接口类型和特性

ALINX黑金AX7020作为一款FPGA开发板，其硬件接口类型多样，特性丰富。在硬件接口设计上，AX7020支持多种常见的通信协议和接口标准，包括但不限于UART、I2C、SPI、USB、PCIe等。每种接口类型都有其特定的应用场景和优势，比如：

- **UART**：通用异步收发传输器，用于低速串行通信，通常用于设备与设备之间的简单数据交换。
- **I2C**：一种多主机的串行总线接口，用于连接低速外围设备到主板和嵌入式系统，支持多设备连接。
- **SPI**：串行外设接口，是一种高速全双工通信接口，适合高速数据传输。
- **USB**：通用串行总线，广泛应用于个人电脑和移动设备，方便设备的热插拔。
- **PCIe**：PCI Express，是一种高速串行计算机扩展总线标准，用于连接主板和各种外围设备。

### 3.1.2 接口编程基础

在开发针对AX7020的硬件接口驱动程序时，编程基础至关重要。开发者需要熟悉Linux下的设备驱动开发模式，以及如何使用标准的接口编程接口（API）来实现接口通信。例如，对于SPI设备，开发者需要了解如何使用Linux下的SPI核心框架和API进行设备注册、配置和数据传输。基本步骤通常包括：

1. **注册SPI设备**：在驱动初始化时，使用`spi_register_device`或者`spi_register_board_info`函数注册SPI设备。
2. **配置SPI设备参数**：设置传输模式、速度、位宽等参数，通过`struct spi_device`结构体完成。
3. **实现传输函数**：编写`spi_transfer`和`spi_message`来处理数据传输逻辑。

在编写代码前，确保对这些基础有一个全面的理解。这将有助于开发者更加高效地编写和维护驱动程序。

## 3.2 设备驱动程序的编写

### 3.2.1 字符设备驱动程序实现

字符设备驱动是Linux内核驱动编程中的一种基本类型。字符设备按照字符流的方式进行数据交换，每次I/O操作处理一个字符或一个字节。其驱动程序需要实现以下关键部分：

- **file_operations结构体**：该结构体定义了驱动程序提供的操作函数，如打开设备、读写设备等。典型的file_operations结构体定义如下：

const struct file_operations ax7020_fops = {
    .owner = THIS_MODULE,
    .open = ax7020_open,
    .release = ax7020_release,
    .read = ax7020_read,
    .write = ax7020_write,
    // 其他必要的操作函数
};

- **打开和释放设备**：在`ax7020_open`和`ax7020_release`函数中处理设备的打开和关闭逻辑，比如分配和释放设备特定的数据结构。
- **读写数据处理**：在`ax7020_read`和`ax7020_write`函数中处理用户空间和内核空间之间的数据传输。

在实现这些函数时，应该仔细地使用互斥锁来保护共享资源，确保数据的一致性。

### 3.2.2 块设备驱动程序实现

块设备驱动与字符设备驱动不同，它处理的是数据块而不是单个字符。通常块设备用于磁盘驱动器、USB存储器等。块设备驱动程序实现的关键部分包括：

- **block_device_operations结构体**：类似于字符设备的file_operations，块设备驱动使用block_device_operations定义操作函数。
- **请求队列处理**：实现块设备时，需要维护请求队列并对请求进行排序和合并，以提高性能。通常使用`blk_init_queue`函数初始化队列，并提供一个请求处理函数。

块设备驱动程序的复杂性较高，需要对块设备的I/O调度器和缓存机制有深入了解。

## 3.3 驱动调试与性能优化

### 3.3.1 使用内核调试器进行调试

调试内核模块和驱动程序通常使用`kgdb`或者`kdb`等工具。这些工具允许开发者在内核态设置断点、单步执行以及查看和修改内存等。使用这些调试器前，需要对目标系统进行配置，比如：

- **编译内核时启用调试支持**：确保内核配置中启用了调试选项，如KGDB。
- **连接调试器**：对于使用`kgdb`的情况，需要通过串口或者网络连接调试器到目标系统。

# kgdb 配置示例
$ gdb
(gdb) target remote /dev/ttyS0

- **设置断点和查看变量**：使用`break`命令设置断点，使用`print`命令查看变量值。

### 3.3.2 驱动性能优化技巧

性能优化是驱动开发中的一个重要环节，常见的优化技巧包括：

- **减少锁的开销**：在驱动程序中，适当使用读写锁`rwlock`来减少锁争用，或者采用无锁编程技术。
- **优化数据缓存**：合理利用缓存，减少对硬件设备的读写次数，提高数据吞吐量。
- **调整调度策略**：合理配置I/O调度策略，比如使用deadline或者cfq调度器。
- **使用DMA**：直接内存访问（DMA）可以减少CPU的介入，提高数据传输效率。

例如，在编写SPI驱动时，可以通过调整SPI框架中的`bits_per_word`参数来优化数据传输效率，减少多余的位移操作。

通过以上这些方法，可以有效地提高驱动程序的性能和响应速度，提升整个系统的运行效率。

# 4. ALINX黑金AX7020驱动开发高级话题

## 4.1 内核抢占与实时性

### 4.1.1 抢占式内核概念

在操作系统中，抢占式内核（Preemptive Kernel）是一种允许中断当前运行的进程来执行更高优先级任务的内核设计。Linux内核自2.6版本起，就已经支持完全抢占式内核，这样设计的目的是为了提高系统的响应能力和实时性。在驱动开发中，理解抢占式内核的概念对于编写高效且响应迅速的设备驱动程序至关重要。

抢占式内核允许内核代码在任何时候被更高优先级的任务抢占，但同时也引入了对同步机制的需求以防止数据竞争和条件竞争。这意味着开发者需要在编写内核模块时考虑并发访问和临界区的保护，以确保数据的一致性和系统的稳定性。

在Linux内核中，通常使用锁（如自旋锁、互斥锁等）来防止临界区的问题，确保抢占式内核的线程安全。理解这些概念对于开发高性能的Linux设备驱动程序至关重要。

### 4.1.2 实时性改进策略

实时系统（Real-Time System）需要在确定的时间内响应外部事件，并完成相应的处理任务。Linux内核提供了多种机制来增强系统的实时性，以便在驱动开发中实现更可预测的行为。以下是几种常见的实时性改进策略：

1. **使用实时内核补丁**：实时内核（PREEMPT_RT）补丁将标准的Linux内核转换为一个完全抢占的实时系统，通过减少内核延迟和提高任务调度的可预测性来提高实时性。

2. **使用实时调度策略**：Linux内核提供了实时调度策略，例如`SCHED_FIFO`和`SCHED_RR`。这些策略允许开发者指定任务的优先级，并确保高优先级的任务可以无延迟地抢占低优先级的任务。

3. **内核API使用**：使用特定的内核API来管理实时任务。例如，使用`rt_task_setscheduler`函数为实时任务分配调度策略和优先级。

4. **实时锁**：使用如`rt_mutex`这样的实时锁来保护共享资源，以减少由于抢占导致的延迟。

5. **内核配置优化**：在编译内核时选择适当的配置选项来提高实时性，例如启用抢占式内核和高分辨率定时器。

下面是一个简单的代码示例，展示如何在驱动中使用`rt_mutex`来保护临界区：

#include <linux/rtmutex.h>
#include <linux/module.h>

static struct rt_mutex my_mutex;

int my_function(void) {
    if (rt_mutex_trylock(&my_mutex)) {
        // 临界区开始
        /* 临界区代码 */
        // 临界区结束
        rt_mutex_unlock(&my_mutex);
    } else {
        // 如果无法获取锁，处理冲突情况
    }
    return 0;
}

在上面的代码中，`rt_mutex_trylock`尝试获取互斥锁而不阻塞当前任务；如果成功，则进入临界区执行相关代码；之后，使用`rt_mutex_unlock`释放锁。这种方式可以有效减少实时任务的响应时间，提高系统的实时性。

实时性改进对于许多嵌入式系统和工业控制系统是至关重要的，因为这些系统往往要求任务能够在严格的时间限制内得到处理。内核开发人员必须仔细设计驱动，确保实时性能的同时，还需保证系统的整体稳定性不受影响。

## 4.2 设备树与内核配置

### 4.2.1 设备树基础知识

设备树（Device Tree）是一种数据结构，用于描述硬件设备的信息，使得操作系统能够了解连接到计算机上的硬件设备的具体情况。它以一种与处理器无关的方式描述硬件，为操作系统提供了设备的拓扑结构、配置参数等信息。设备树在Linux内核中被广泛使用，特别是在ARM架构的设备上，它极大地简化了不同硬件平台的适配工作。

设备树由一系列的节点（node）组成，每个节点代表一个设备或总线。每个节点可以包含属性（property），这些属性提供有关设备的详细信息，例如设备的中断号、IO端口范围、时钟频率等。设备树文件通常以`.dts`（Device Tree Source）扩展名保存，经过编译后形成`.dtb`（Device Tree Blob）格式的二进制文件。

### 4.2.2 配置内核以支持AX7020

当开发针对ALINX黑金AX7020的Linux驱动时，需要确保内核能够理解并正确操作该硬件。为了使内核支持AX7020，开发者必须通过设备树来描述AX7020的硬件信息。下面是配置内核支持AX7020的一些基本步骤：

1. **编写设备树源文件(.dts)**：创建一个描述AX7020硬件信息的设备树源文件，这个文件定义了与AX7020相关的设备节点及其属性。

    /dts-v1/;
    / {
        model = "ALINX AX7020 Board";
        compatible = "alinx,ax7020";

        soc {
            #address-cells = <1>;
            #size-cells = <1>;
            ranges;

            ax7020_pio: ax7020_pio@1000 {
                compatible = "alinx,ax7020-pio";
                reg = <0x1000 0x100>;
                interrupts = <1 0>;
                alinx,gpio-controller;
                #gpio-cells = <2>;
            };
        };
    };

在这个例子中，`ax7020_pio`节点描述了一个具有特定寄存器范围和中断的GPIO控制器。

2. **编译设备树文件(.dts)**：使用设备树编译器（DTC）将`.dts`文件编译成`.dtb`文件。

    $ dtc -I dts -O dtb -o ax7020.dtb ax7020.dts

该命令将`ax7020.dts`编译成`ax7020.dtb`。

3. **将设备树文件包含到内核映像中**：在配置内核时，确保设备树文件被包含到最终的内核映像中。

这通常通过内核配置菜单进行，位于“Device Drivers” -> “Generic Driver Options” -> “OF: Support for flattened device tree”中，确保“Flatten Device Tree support”被选中。

4. **在引导加载程序中指定设备树文件**：在引导加载程序（如U-Boot）中指定使用哪个设备树文件来引导系统。

在U-Boot中，通常需要设置`bootargs`来指定设备树文件，如下所示：

    $ setenv bootargs earlyprintk console=${console} root=${rootdev} ro
    $ setenv bootargs ${bootargs} dtb=${fdt_addr_r}
    $ bootm ${kernel_addr_r} - ${fdt_addr_r}

其中`${fdt_addr_r}`变量指向设备树二进制文件的地址。

通过这些步骤，内核就可以利用设备树信息来正确配置和使用AX7020硬件。开发者需要精确地描述硬件特性，以便内核能够加载正确的驱动程序并正确地管理硬件资源。

## 4.3 跨平台驱动开发

### 4.3.1 驱动的可移植性分析

跨平台驱动开发是指开发能够在不同硬件和操作系统平台之间移植的驱动程序。为了实现这一目标，驱动程序必须能够适应不同的硬件架构和内核版本。编写跨平台驱动程序的挑战之一是保持代码的可移植性，这意味着需要避免使用依赖于特定平台的API和数据类型，以及需要对不同硬件的兼容性进行抽象处理。

驱动的可移植性分析通常包括以下几个方面：

1. **硬件抽象层(HAL)**：实现一层硬件抽象，将驱动程序与硬件特性相分离。这允许在不同平台间移植时，只需修改HAL层的实现即可适应新的硬件。

2. **使用标准化接口**：尽可能使用内核提供的标准化接口而非平台特有的接口。例如，在编写字符设备驱动时，使用标准的文件操作接口（如read, write, open, release）而不是特定平台的接口。

3. **避免依赖特定的数据类型**：在编写代码时避免使用特定平台的`int`或`long`类型，而应使用标准的数据类型定义（如`u32`，`u64`，`size_t`等）。

4. **内核版本兼容性**：确保驱动程序代码能够在不同版本的内核上编译通过，这可能需要使用`#ifdef`等预处理指令来处理内核API的变更。

5. **条件编译指令**：利用内核配置选项来控制特定平台或架构特有的代码编译，如使用`CONFIG_X86`，`CONFIG_ARM`等宏。

### 4.3.2 跨平台驱动开发实例

以Linux内核中的一般字符设备驱动为例，下面的代码展示了如何通过条件编译指令实现跨平台的驱动程序：

#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/fs.h>

#if defined(CONFIG_X86)
/* x86架构特有的代码 */
#define PLATFORM_SPECIFIC_INIT() ...
#define PLATFORM_SPECIFIC_CLEANUP() ...
#elif defined(CONFIG_ARM)
/* ARM架构特有的代码 */
#define PLATFORM_SPECIFIC_INIT() ...
#define PLATFORM_SPECIFIC_CLEANUP() ...
#else
/* 默认的通用代码 */
#define PLATFORM_SPECIFIC_INIT() ...
#define PLATFORM_SPECIFIC_CLEANUP() ...
#endif

static int device_open(struct inode *inode, struct file *file) {
    /* 设备打开时的操作 */
}

static int device_release(struct inode *inode, struct file *file) {
    /* 设备关闭时的操作 */
}

static ssize_t device_read(struct file *file, char __user *buf, size_t count, loff_t *ppos) {
    /* 设备读取操作 */
}

static ssize_t device_write(struct file *file, const char __user *buf, size_t count, loff_t *ppos) {
    /* 设备写入操作 */
}

static struct file_operations fops = {
    .owner = THIS_MODULE,
    .open = device_open,
    .release = device_release,
    .read = device_read,
    .write = device_write,
};

static int __init my_driver_init(void) {
    /* 驱动初始化代码 */
    PLATFORM_SPECIFIC_INIT();
    return 0;
}

static void __exit my_driver_exit(void) {
    /* 驱动退出代码 */
    PLATFORM_SPECIFIC_CLEANUP();
}

module_init(my_driver_init);
module_exit(my_driver_exit);

在上面的代码中，`PLATFORM_SPECIFIC_INIT`和`PLATFORM_SPECIFIC_CLEANUP`宏提供了平台特定的初始化和清理代码。通过条件编译，相同的驱动程序可以在不同的硬件平台上被正确地编译和运行。

跨平台驱动开发需要对各个平台都有深入的理解，以便能够处理不同平台之间的差异性。开发者必须不断跟踪内核的更新，以及不同硬件平台的硬件规格和限制，这样才能保证驱动程序能够跨平台稳定运行。

# 5. ALINX黑金AX7020驱动开发案例研究

## 5.1 具体设备驱动开发流程

### 5.1.1 需求分析与规划

在着手开发一个针对ALINX黑金AX7020的设备驱动之前，首先需要进行详尽的需求分析和规划。这一步骤涉及到对目标硬件设备的深入了解，包括其特性、技术指标以及应用场景。需求分析阶段的成果物通常是一份技术规格说明，它将定义驱动需要实现的功能和性能指标。

例如，如果你正在开发一个USB摄像头的驱动，你需要确定它将支持哪些视频格式、分辨率和帧率。在需求分析过程中，与硬件工程师、产品设计师和其他相关利益相关者的沟通至关重要。这有助于明确驱动开发的目标，并确保最终的驱动能够满足实际应用的需求。

### 5.1.2 编码实践与测试

需求分析和规划完成后，进入编码实践阶段。这个阶段是将技术规格说明转化为具体的代码实现。以下是一个简单的代码块示例，展示如何编写一个基本的字符设备驱动模块加载函数：

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("ALINX黑金AX7020 示例驱动");

static int __init alinx_driver_init(void) {
    printk(KERN_INFO "ALINX黑金AX7020驱动模块加载成功\n");
    return 0;
}

static void __exit alinx_driver_exit(void) {
    printk(KERN_INFO "ALINX黑金AX7020驱动模块卸载成功\n");
}

module_init(alinx_driver_init);
module_exit(alinx_driver_exit);

在编码过程中，每一个函数和数据结构都应该有详细的注释，说明其作用和逻辑。代码块后面应该附上逻辑分析和参数说明，例如：

- `module_init(alinx_driver_init);`：这行代码定义了模块加载时的入口点。
- `module_exit(alinx_driver_exit);`：这行代码定义了模块卸载时的入口点。
- `MODULE_LICENSE("GPL");`：声明了驱动模块使用的许可证类型。

驱动开发中一个常见的测试方法是使用内核测试工具，如`insmod`和`rmmod`来加载和卸载模块，同时使用`dmesg`来查看输出信息，确认驱动是否按预期加载和卸载。

## 5.2 驱动开发中的常见问题与解决方案

### 5.2.1 典型问题案例分析

在实际的驱动开发过程中，开发者经常会遇到各种问题。以下是一个典型的驱动开发问题案例：

- **问题描述**：在加载驱动模块时遇到了`insmod`命令返回的错误信息“Invalid module format”。
- **问题分析**：错误提示通常表明内核无法识别编译后的模块格式。这可能是由于编译环境不一致或编译配置错误导致。
- **解决方案**：首先确认内核配置是否一致，然后检查Makefile文件，确认目标平台和交叉编译工具链是否正确。

### 5.2.2 调试技巧与经验分享

调试是驱动开发中不可或缺的部分，下面是一些有效的调试技巧：

- **使用printk**：在驱动代码中合理放置`printk`语句，可以输出内核日志信息，帮助开发者追踪程序执行流程。
- **使用KDB或KGDB**：这两种是内核调试工具，可与GDB配合使用，进行源码级调试。
- **动态调试模块**：利用`modprobe`命令动态加载和卸载驱动模块，方便开发者频繁测试。

## 5.3 驱动维护与更新

### 5.3.1 驱动版本管理

驱动的版本管理是确保软件质量的重要环节。通常使用`git`这样的版本控制系统来管理驱动代码的版本，以下是一个简单的`git`使用流程：

1. 初始化版本库：`git init`
2. 添加远程仓库地址：`git remote add origin [url]`
3. 提交代码到仓库：`git commit -m "提交信息"`
4. 将代码推送到远程仓库：`git push -u origin master`

版本管理不仅记录了代码的变更历史，还便于多人协作开发和回滚到之前的版本。

### 5.3.2 更新驱动的注意事项

驱动更新需要非常小心，因为它可能会影响系统的稳定性和安全性。更新驱动时应该注意以下几点：

- **确保兼容性**：在更新驱动之前，应该确保新的驱动版本与当前操作系统版本和硬件兼容。
- **备份旧驱动**：在安装新驱动前，备份旧驱动文件，以防新驱动出现问题时可以快速恢复。
- **详尽测试**：更新驱动后，进行彻底的测试，确保新驱动能够稳定工作，并且没有引入新的问题。

驱动更新过程中，通常需要编写相应的脚本或者使用系统管理工具来自动化更新流程，确保过程的标准化和一致性。

# 6. 总结与展望

## 6.1 Linux驱动开发趋势分析

### 6.1.1 当前趋势与技术动态

随着科技的不断进步，Linux驱动开发领域也在经历快速的变革。目前，有几个关键的趋势正在塑造着这一领域。

首先，随着物联网（IoT）设备的激增，对于嵌入式Linux驱动的需求日益增长。这不仅涉及到硬件接口的多样性，还包括对于能耗管理、安全性以及实时性的更高要求。Linux内核社区正在不断改进这些方面的能力，以应对不断变化的市场需求。

其次，虚拟化技术的应用正在驱动开发人员将注意力转移到如何在Linux环境下实现更高效的虚拟化支持。例如，利用内核特性如KVM（Kernel-based Virtual Machine）和cgroups（控制组）来优化资源分配和性能隔离。

第三个趋势是驱动开发的社区化和开源化。越来越多的硬件厂商选择开放其硬件的驱动源代码，这促使开发者社区能够更好地协作、调试和优化驱动程序。

最后，随着容器技术的发展，驱动开发者也需要理解如何在容器化环境中正确地与硬件交互。这意味着驱动程序可能需要适应在没有直接硬件访问权限的环境中运行。

### 6.1.2 面向未来的技术展望

预计未来Linux驱动开发将继续朝着以下几个方向发展：

- **更好的硬件支持**：随着新硬件的不断推出，Linux内核将继续增加对新型硬件的支持，包括新的接口和通信协议。
- **性能优化**：随着处理器性能的提升和系统复杂性的增加，性能优化将成为一个持续关注的领域。

- **安全性加强**：安全问题始终是驱动开发中必须重视的问题，预计会出现更多加强驱动安全性特性的内核特性和最佳实践。

- **更紧密的云集成**：随着云计算的普及，驱动程序需要支持更多云服务和管理工具，实现更好的远程控制和监控能力。

- **自动化与人工智能**：自动化测试和人工智能的融入将帮助开发者更快地诊断和解决问题，甚至可能出现自适应驱动程序，能根据使用模式和反馈自我优化。

## 6.2 专家级实践技巧分享

### 6.2.1 成功经验与教训

在Linux驱动开发的实践中，专家们积累了许多宝贵的经验。以下是一些成功的实践技巧：

- **代码的模块化**：将驱动程序分解成小的、独立的模块，可以降低复杂度，便于调试和维护。

- **文档与注释**：良好的文档是驱动程序成功的关键。确保在代码中加入详尽的注释和文档说明。

- **持续集成**：定期对驱动进行集成测试，确保新添加的代码或修改不会破坏原有功能。

- **社区支持**：充分利用Linux内核社区的力量。在遇到问题时，不要害怕向社区寻求帮助。

- **性能测试**：提前规划性能测试，确保驱动在各种工作负载下都能正常工作。

### 6.2.2 提升专业水平的建议

对于希望在Linux驱动开发领域提升自己水平的专业人士，以下是一些建议：

- **深入学习内核机制**：对Linux内核有深入的了解，包括内存管理、进程调度、I/O子系统等。

- **掌握多种编程语言**：虽然C是编写Linux驱动的主要语言，但了解Python、Shell等脚本语言对于自动化和测试同样重要。

- **研究最新技术**：跟踪内核的最新更新和安全补丁，研究最新技术如eBPF（扩展型伯克利数据包过滤器）。

- **参与开源项目**：通过参与开源项目，可以提升编码能力，也能了解行业最佳实践。

- **编写技术文章和博客**：通过分享自己的知识，不仅可以帮助他人，也能巩固和扩展自己的技术理解。

总的来说，随着Linux内核的不断成熟和硬件技术的发展，Linux驱动开发将继续是一个充满挑战和机遇的领域。掌握最新趋势，不断学习和实践，是每个专业人士成长的必经之路。
