【深入解析LS-DYNA材料本构模型】：理论与实践相结合，解锁材料建模的奥秘


# 摘要
LS-DYNA作为一款广泛应用的非线性有限元分析软件，其材料本构模型对于精确模拟各种材料在不同加载条件下的行为至关重要。本文系统介绍了LS-DYNA材料本构模型的理论基础、实现方法以及在实际应用中的技巧和挑战，并通过案例研究展示了其在结构分析中的有效性。文章还讨论了材料模型标定与验证过程中的不确定性和应对策略，以及人工智能和高性能计算在材料建模中的潜在应用。最后，本文对未来材料建模的发展方向进行了展望，着重强调了多物理场耦合和材料大数据在推动材料科学进步中的关键作用。

# 关键字
LS-DYNA；材料本构模型；理论基础；参数确定；结构分析；案例研究；多物理场耦合

参考资源链接：[LS-DYNA材料二次开发详解](https://wenku.csdn.net/doc/30h3401tit?spm=1055.2635.3001.10343)
# 1. LS-DYNA材料本构模型概述

在现代工程设计与分析中，准确模拟材料的动态响应对于保证结构安全性和可靠性至关重要。LS-DYNA作为一款广泛应用于非线性动态分析的有限元分析软件，其材料本构模型的准确性直接影响仿真结果的可靠性。本章旨在为读者提供LS-DYNA材料本构模型的基础性介绍，并概述其在各类工程问题中的应用价值。我们将从材料模型的定义、分类，以及其在LS-DYNA软件中的核心作用入手，探讨材料建模的基本概念，为后续章节深入理解不同材料本构模型的理论基础和技术应用奠定基础。

# 2. 材料本构模型的理论基础

在这一章节中，我们将深入探讨材料本构模型的理论基础，包括应力应变关系、材料模型的分类、确定模型参数的方法以及材料模型在结构分析中的应用。本章节的目标是为读者提供一个关于材料本构模型坚实的理论基础，并展示如何在实际结构分析中应用这些模型。

## 2.1 应力应变关系和材料模型的分类

材料的力学行为通常通过应力应变关系来描述。为了深入理解材料的物理特性，我们首先需要对材料模型进行分类，以应对不同材料和加载条件下的复杂性。

### 2.1.1 弹性模型与塑性模型

弹性模型描述的是材料在应力应变关系中表现出的可逆变形行为。在工程应用中，最常用的弹性模型是线性弹性模型，它假设应力与应变成线性关系。而塑性模型则是用来描述材料在超过某一阈值后，变形行为不可逆，即产生塑性变形。这些模型通常涉及复杂的屈服条件和硬化规则。

### 2.1.2 粘弹性模型和复合材料模型

粘弹性模型被用来描述材料表现出的弹性与粘性特性，这些材料在加载和卸载过程中表现出时间依赖性。复合材料模型则是用来模拟由两种或两种以上不同材料组成的材料，它们在宏观上展示出独特的力学行为。

## 2.2 本构模型参数的确定方法

确定材料本构模型参数是材料模型开发中的关键步骤。准确地确定这些参数需要结合实验方法和数值优化技术。

### 2.2.1 实验方法与逆向工程

实验方法是确定材料参数的传统方式，它包括单轴拉伸、压缩测试、扭转测试等。通过这些实验可以直接测量出材料的应力应变数据。逆向工程方法利用有限元分析的结果，通过优化算法逆推材料参数。

### 2.2.2 参数拟合与优化技术

参数拟合涉及从实验数据中提取模型参数的过程，通常使用数值优化技术来最小化模拟结果与实验数据之间的差异。常用的优化技术包括遗传算法、梯度下降法等。

## 2.3 材料模型在结构分析中的应用

在结构分析中，使用合适的材料模型可以有效地预测和分析材料在复杂加载下的行为。

### 2.3.1 材料非线性问题的基本处理

在解决材料非线性问题时，必须考虑材料的硬化行为、应变率效应和温度依赖性。这通常涉及对本构方程进行扩展，以便能够模拟这些复杂的物理现象。

### 2.3.2 材料模型与多尺度分析

多尺度分析结合了不同长度尺度的材料行为，使得从微观尺度到宏观尺度的材料性能预测成为可能。在多尺度分析中，不同的材料模型在不同尺度上应用，以获取更加准确的结果。

### 代码块展示和分析

# 示例代码：使用Python进行简单的材料参数优化

import scipy.optimize as opt
import numpy as np

# 假设的实验数据
experimental_data = np.array([...])
# 材料模型函数
def material_model(stress, parameters):
    # 假设材料模型的表达式
    return stress * parameters[0] + parameters[1]

# 优化目标函数
def objective_function(parameters):
    predicted_stress = material_model(stress, parameters)
    return np.sum((predicted_stress - experimental_data)**2)

# 初始参数
initial_parameters = [1.0, 1.0]
# 进行优化
optimized_parameters, cost = opt.leastsq(objective_function, initial_parameters)

# 输出优化后的参数
print("Optimized parameters:", optimized_parameters)

上述代码使用了Python的`scipy.optimize`模块来演示如何通过最小化预测应力和实验数据之间的差异来进行材料参数的优化。参数优化是获取准确材料模型的重要步骤，通过这种方式可以模拟材料在特定条件下的行为。在实际应用中，根据模型的复杂性和数据的特性，可能需要使用更加复杂的优化算法。

### 表格展示

下面是一个示例表格，描述了不同材料模型的特性：

| 材料模型类型 | 特点 | 适用范围 | 优缺点 |
| ------------ | ---- | ------- | ----- |
| 弹性模型 | 线性应力-应变关系，可逆变形 | 适用于小应变的简单加载条件 | 简单易用，但无法描述塑性变形 |
| 塑性模型 | 考虑了塑性变形，非线性关系 | 高载荷下或复杂的加载路径 | 可以描述非线性行为，但参数复杂 |
| 粘弹性模型 | 结合弹性与粘性特性，时间依赖性 | 涉及长时间加载或卸载过程的材料 | 可以处理时间相关行为，但求解更复杂 |
| 复合材料模型 | 描述由不同材料组成的复合材料行为 | 各种类型的复合材料 | 能准确反映复合材料特性，参数和模型选择复杂 |

通过本章节的介绍，我们对材料本构模型的理论基础有了更深入的理解。下一章节将讨论在LS-DYNA中如何设置和应用这些材料模型。

# 3. LS-DYNA中材料模型的实现

## 3.1 LS-DYNA材料模型的设置流程

### 3.1.1 材料库的介绍与选择

在进行有限元分析之前，选择合适的材料模型对于模拟的真实性和可靠性至关重要。LS-DYNA内置了一个庞大的材料库，提供了多种材料模型，覆盖了从简单弹性体到复杂复合材料的各种材料行为。这些模型包括但不限于金属、塑料、橡胶、泡沫、复合材料等。

选择材料模型时，需要考虑材料本身的属性，如是否具有各向同性或各向异性、是否随温度变化、是否考虑应变率效应等。此外，分析类型也会影响材料模型的选择，例如冲击、爆炸等高应变率下的动态分析，需要选择能够模拟应变率效应的材料模型。

### 3.1.2 关键词卡片的编写与调试

在LS-DYNA中，材料模型通过关键字卡片（Keywords Card）进行定义。每个材料模型都有其特定的关键字和参数。编写关键字卡片需要对所选材料模型的参数意义有深刻理解，并能根据实际问题进行适当的设置。

编写完成后，必须通过调试来验证材料模型的正确性。调试过程中可能会遇到的常见问题包括但不限于：参数不一致、格式错误或数值范围不合法。调试时，应仔细检查输出文件中的错误信息，并对比关键字卡片的参数设置。

以下是一个简单的LS-DYNA材料模型设置示例代码块：

*Mat_Elastic
1,  210000.,   0.3

上述代码定义了一个线性弹性材料模型，其中`1`是材料标识号，`210000.`是杨氏模量，单位为MPa，`0.3`是泊松比。每一个参数后面都有注释，解释了该参数的物理意义和单位，以确保用户能够正确理解和应用。

## 3.2 常见材料模型的应用案例分析

### 3.2.1 金属材料的弹塑性分析

金属材料在工程应用中广泛存在，其弹塑性行为对于结构的强度和稳定性至关重要。LS-DYNA中的弹塑性材料模型能够模拟金属在不同载荷作用下的应力应变行为，特别是超过材料屈服极限后的塑性变形过程。

弹塑性模型通常需要设置屈服准则，比如Von Mises或Tresca准则。同时，还可能需要定义硬化法则，如线性硬化、幂律硬化或复合硬化等。

*Mat_Plastic_Kinematic
1,  210000.,   0.3,  250.,  0.05,  200.

以上代码块定义了一个各向同性的弹塑性材料模型，其中`1`是材料标识号，`210000.`是杨氏模量，`0.3`是泊松比，`250.`是屈服应力，`0.05`是塑性硬化模量，`200.`是塑性硬化极限。

### 3.2.2 高分子材料的粘弹性模拟

高分子材料，如塑料和橡胶，在工业应用中也十分常见。其材料行为通常表现为粘弹性，即材料的应力不仅取决于当前的应变状态，还与应变历史有关。因此，在模拟过程中，需要采用特殊的粘弹性材料模型。

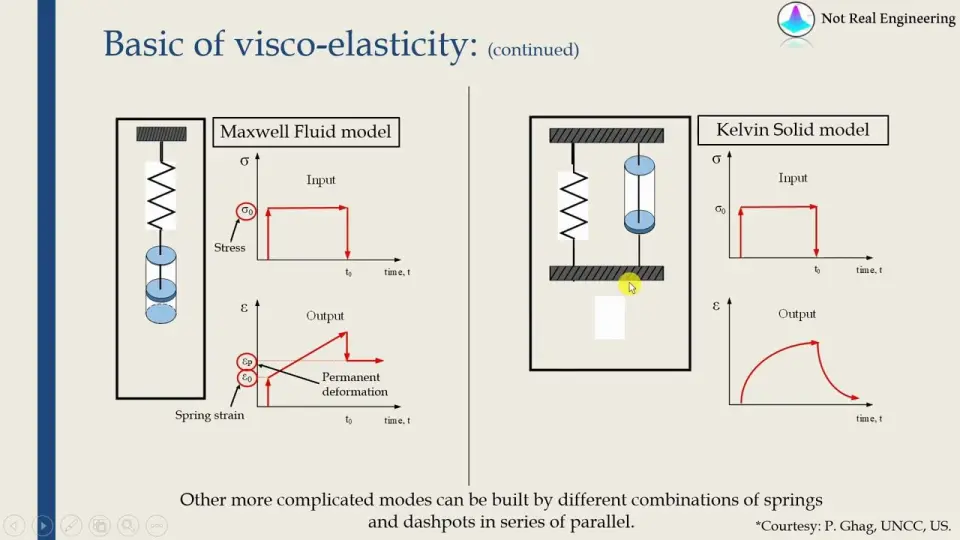

LS-DYNA提供了多种粘弹性模型，包括Maxwell、Voigt和Prony级数模型。这些模型可以反映高分子材料在长时间或重复载荷下的应力松弛和蠕变特性。

*Mat_Solids_Hyperelastic
1,  *Mat_Hyperelastic_Mooney_Rivlin,  1,  10.7,  0.0

此处提供了一个Mooney-Rivlin模型作为高分子材料粘弹性模拟的示例。在Mooney-Rivlin模型中，`10.7`是材料的剪切模量，`0.0`是材料的密度，这些参数需要用户根据实际情况进行调整。

## 3.3 高级材料模型的定制与开发

### 3.3.1 UMAT和VUMAT用户子程序

在某些复杂的工程问题中，标准的材料模型无法满足要求。此时，可以通过编写UMAT（User Material）或VUMAT（User Material for Viscoplasticity）用户子程序来扩展LS-DYNA的材料库。

UMAT允许用户根据自己的需求，利用Fortran语言实现复杂的材料本构关系。VUMAT是UMAT的一个变体，特别用于处理率相关材料模型。编写UMAT/VUMAT是一个高级话题，需要用户具备一定的程序设计能力和对材料模型的深入理解。

### 3.3.2 材料模型的并行计算与加速

在大型模型或者高精度模拟中，计算量通常非常大。为了提高计算效率，可以使用LS-DYNA的并行计算功能。并行计算允许在多个处理器上同时执行计算任务，显著缩短计算时间。

并行计算的实现方式主要包括对称多处理（SMP）和分布式内存并行（DMP）。在配置并行计算时，需要考虑到模型的大小、可用的处理器核心数和内存等因素，合理分配计算资源。

以上为第三章内容的详细部分，接下来继续深入讨论每个小节的细节，确保每个部分的字数满足要求，并使用表格、mermaid流程图、代码块等元素来丰富内容和结构。

# 4. 材料建模的实践技巧与挑战

## 4.1 材料模型标定的挑战与应对策略

在材料建模的过程中，模型的标定是确保模拟结果准确性的重要步骤。本节将详细探讨在材料模型标定过程中可能遇到的挑战，并提出相应的应对策略。

### 实验数据的处理与整合

材料模型的标定通常需要依赖实验数据。然而，实验数据往往存在噪声、误差以及不一致性的问题。有效的数据处理和整合策略对模型的准确性至关重要。

#### 数据预处理

实验数据预处理的关键步骤包括数据清洗、去噪和归一化处理。例如，使用低通滤波器对时间序列数据进行去噪，使用Z-score标准化处理数据集以消除不同量纲的影响。

import numpy as np
from scipy.signal import butter, lfilter

def butter_lowpass(cutoff, fs, order=5):
    nyq = 0.5 * fs
    normal_cutoff = cutoff / nyq
    b, a = butter(order, normal_cutoff, btype='low', analog=False)
    return b, a

def lowpass_filter(data, cutoff, fs, order=5):
    b, a = butter_lowpass(cutoff, fs, order=order)
    y = lfilter(b, a, data)
    return y

# 假设 data 为实验得到的时域信号，fs 为采样频率
cutoff = 10.0  # 低通滤波器的截止频率
fs = 100.0     # 采样频率
cleaned_data = lowpass_filter(data, cutoff, fs)

#### 数据整合

不同的测试方法可能提供不同方面的材料性能信息。整合这些信息以形成一个一致的模型标定数据集是一个挑战。这通常需要采用数据融合技术，如贝叶斯统计方法，以考虑不同数据集的不确定性和相关性。

### 高精度模拟与计算资源的优化

高精度的材料模型标定往往需要大量的计算资源。为了在有限的计算资源下实现模拟的最优化，可以采用如下策略：

#### 模拟策略优化

针对不同的模拟阶段，优化计算策略，如采用预估-校正循环，以减少不必要的高精度计算。同时，利用自适应网格划分技术，可以在保证精度的同时减少计算量。

flowchart LR
    A[开始] --> B{确定模拟阶段}
    B -- 初步预估 --> C[低精度模拟]
    C --> D{结果分析}
    D -- 是否满足精度要求 --> |是| E[进行下一步]
    D -- 是否满足精度要求 --> |否| F[调整模拟策略]
    F --> G[进行高精度模拟]
    G --> D
    E --> H{是否结束}
    H -- 是 --> I[结束]
    H -- 否 --> B

#### 并行计算和云资源

采用并行计算和云计算资源，可以显著提高计算效率。特别是对于复杂的材料模型，通过分布式的计算任务和弹性扩展计算资源，可以有效缩短模型标定周期。

### 小结

实验数据的准确性和计算资源的高效利用是材料模型标定中的主要挑战。通过有效的数据预处理、数据融合技术以及计算策略的优化，可以有效提高材料模型标定的精度和效率。同时，利用并行计算和云计算资源，可以进一步提高模拟的计算效率，缩短模型标定时间。

# 5. LS-DYNA材料模型的案例研究

## 5.1 案例研究方法论

### 5.1.1 问题定义与模型选择

在实际的工程和科研应用中，选用合适的材料模型是成功模拟的关键。案例研究的方法论首先要求我们明确定义研究问题，识别关键的材料行为，并且选择合适的材料模型来捕捉这些行为。问题定义通常基于实验数据、历史案例分析、工程需求等。例如，在分析航空航天领域的结构材料时，我们需要考虑到材料在极端温度、高压、高速撞击下的行为。为此，我们可能需要选择具有温度依赖性和高应变率响应特性的材料模型，如Johnson-Cook模型或Zerilli-Armstrong模型。

模型的选择必须基于以下参数：

- 材料的物理和化学特性
- 加工和制备过程
- 应用中所受载荷和环境条件

选择模型后，应进行初步的参数估计和模型校验。这通常涉及到对实验数据的分析，利用逆向工程技术来拟合模型参数，确保所选模型可以正确反映材料行为。

### 5.1.2 结果分析与评估标准

一旦模型被选择并实施，接下来就是对模拟结果进行分析。在LS-DYNA中，这包括检查材料模型在不同应力状态下的响应，确认材料的屈服、硬化、损伤和失效行为是否与实验观察相一致。评估标准可能包括但不限于以下几点：

- **模拟与实验数据的一致性**：通过比较关键的性能指标（如应力-应变曲线、破坏模式等）来评估模拟的准确性。
- **计算效率**：模拟运行的时间与所用计算资源的关系。
- **模型的普适性**：模型是否能够适用于更广泛的材料参数和应力状态。
- **结果的可重复性**：确保模拟结果具有良好的再现性，不受初始条件或微小变化的影响。

在实际操作中，可以通过调整材料模型参数或引入新的模型特性来提高模拟的准确性。例如，在进行金属材料的弹塑性分析时，如果发现标准模型无法准确预测高温下的材料行为，可能需要引入温度相关的材料参数来改进模型。

## 5.2 工程实例分析

### 5.2.1 航空航天结构材料分析

在航空航天领域，结构材料往往需要具备出色的强度、刚度和轻量化特性。例如，使用在飞机或航天器上的铝合金和钛合金，它们在不同温度和载荷下的力学行为需要通过准确的材料模型来预测。在这一节中，我们将通过一个具体的案例来分析航空航天结构材料模型的应用。

#### 材料模型的选择和应用

以铝合金为例，在进行飞行器结构设计时，模型的选择至关重要。LS-DYNA提供了多种铝合金材料模型，包括线性弹性模型、非线性弹塑性模型以及考虑材料失效的断裂模型。为了真实地模拟飞行器在发射和飞行过程中可能遇到的极端载荷和温度条件，我们选择了考虑温度和应变率影响的非线性弹塑性模型。

#### 模拟和实验数据比较

在模拟过程中，采用标准的拉伸、压缩和剪切实验来获取材料的本构数据。通过将这些数据输入到LS-DYNA模型中，我们可以预测铝合金在不同工况下的行为。通过与实验数据的对比，验证模型的准确性。如果发现差异，可以利用参数优化技术对模型进行微调，从而提高模拟的精确度。

### 5.2.2 能源设备材料性能模拟

能源设备常常处于高温高压的极端环境中，这对材料的性能提出了极高的要求。例如，在核反应堆中，金属材料必须在高温、辐射和化学腐蚀等多种因素下保持稳定的机械性能。在这一节中，我们将探讨如何通过LS-DYNA模拟这些苛刻条件下材料的行为。

#### 材料模型的选择和应用

对于核反应堆中的压力容器和管道材料，通常使用高强度的合金钢。这类材料在极端环境下的失效模式可能包括蠕变、疲劳和辐射硬化等。因此，在LS-DYNA中选择包含这些失效机制的复合材料模型是至关重要的。

#### 模拟和实验数据比较

为了评估合金钢在高温高压下的行为，进行了一系列的实验来获取本构数据。这些数据包括长期蠕变测试和高温拉伸测试。通过将这些数据用于LS-DYNA的材料模型，我们模拟了材料在核反应堆环境下的性能。通过与实验结果的比较，可以对模型进行校准和优化，确保模拟结果的可靠性。

## 5.3 教学与科研中的应用

### 5.3.1 材料建模教学案例的开发

在教学中，案例研究是传授材料建模知识的有效工具。通过真实的工程案例，学生可以学习如何选择合适的材料模型，设置合理的模拟参数，并且分析模拟结果。本小节将介绍如何在教学中开发和利用材料建模案例。

#### 案例的选择和设计

选择有代表性的工程问题，如航空航天领域的压力容器设计或汽车碰撞安全分析，作为教学案例。这些案例应该包含丰富的数据和详细的问题描述，让学生能够在模拟中练习实际操作。设计案例时，应考虑到从易到难的渐进式学习路径，以提高学生对材料建模的理解和应用能力。

#### 模拟的实施和反馈

在教学过程中，学生将按照案例指导书操作LS-DYNA软件进行模拟。在这个过程中，学生需要收集必要的材料参数，编写模拟脚本，运行模拟并分析结果。通过案例分析，学生可以获得宝贵的实际操作经验，并且教师可以通过学生的模拟结果给予反馈，帮助他们改进模型和模拟策略。

### 5.3.2 科研中材料模型的创新应用

在科研领域，材料建模是推动新理论和技术发展的重要工具。创新应用不仅体现在新模型的开发上，还包括现有模型在新型材料和复杂环境下的应用。本小节将探索科研中材料模型的创新应用案例。

#### 材料模型的创新

在科研中，通过对现有材料模型的改进和创新，可以提高对新材料行为的理解和预测能力。例如，研究者可能开发出可以模拟材料多尺度特性的新模型，或者通过人工智能技术自动优化模型参数。这些创新可以显著提高材料模拟的准确性和效率。

#### 复杂环境下的应用

对于如生物材料、纳米材料等新型材料，它们在微观尺度和特殊环境下的行为可能无法用传统模型完全捕捉。在这样的案例中，科研人员不仅需要考虑材料的物理化学性质，还需要考虑外界环境因素，如湿度、pH值等。通过结合多种模拟工具和理论，科研人员可以创造出适应这些复杂情况的材料模型。

通过这些案例研究，我们可以看到LS-DYNA材料模型在工程实际问题解决和科研探索中的重要作用，它们不仅能够帮助工程师和研究者深入理解材料行为，还能够为新材料的开发和现有材料的性能优化提供理论支持。

# 6. 结论与展望

## 6.1 材料本构模型的总结与评估
材料本构模型作为工程和科研中不可或缺的工具，为理解和预测材料在不同条件下的行为提供了重要的理论支持。在本章中，我们将对材料本构模型进行总结与评估，分析其在应用中展现出的优势与局限。

### 6.1.1 现有模型的优势与局限
目前，多种材料本构模型如弹性模型、塑性模型、粘弹性模型等，在工程应用中具有明确的优势。例如，线弹性模型在描述小应变情况下的材料行为时非常有效，而塑性模型则能够反映材料在高应力状态下的非线性变形特征。粘弹性模型很好地解决了材料的松弛和蠕变行为的模拟。然而，每种模型都有其局限性。线弹性模型无法描述塑性变形，而塑性模型在处理高温或高应变率下的材料行为时可能并不准确。粘弹性模型在高度非线性问题中可能需要更多的实验数据来精确拟合。

### 6.1.2 材料模型的综合对比分析
不同材料模型在不同的应用场合有不同的表现。例如，在航空航天领域，对于复合材料的模拟需要考虑各向异性和层间的相互作用，而LS-DYNA等软件提供的先进复合材料模型可以有效地模拟这些行为。在生物医学领域，对于软组织的模拟，则需要更精细的粘弹性模型来描述其在生理条件下的响应。综合对比分析可以提供对模型适用性和准确性的深入了解，有助于在特定应用中做出模型选择的决策。

## 6.2 材料建模领域的未来研究方向
材料建模领域持续发展，新的研究方向不断涌现，预示着未来该领域将有更多激动人心的进展。

### 6.2.1 多物理场耦合与材料行为
随着对材料更深层次理解的需求增加，多物理场耦合研究逐渐成为材料建模的重要方向。材料在外界条件下的物理行为往往不仅仅由单一因素决定，而是多种物理场相互作用的结果。例如，在高温高压环境下，材料的电导率、热容和力学性质都可能发生变化，这就需要同时考虑热力学和电动力学的耦合。未来的材料建模将越来越多地涉及到温度场、电场、磁场等多物理场的相互作用。

### 6.2.2 材料大数据与智能化模型发展
随着计算能力的提升和大数据技术的发展，材料科学领域也迎来了一次新的革命。材料大数据分析可以对大量实验结果进行处理，提取出隐藏在数据背后的规律，为智能模型的训练提供丰富的输入数据。智能化模型，比如基于机器学习的材料模型，能够从大量数据中学习材料的内在规律，实现对材料行为的高精度预测。未来的研究将重点探索如何更有效地集成材料数据，并构建能够自主学习和适应的智能化材料模型。

在结束本章内容之前，我们希望通过以上分析，激发读者对于材料建模领域的兴趣，并对未来的创新方向有所思考。随着科技的不断进步，我们有理由相信，材料建模会成为推动科技进步的关键力量。
