深入揭秘Buck变换器：从理论到应用的全方位解读


# 摘要
本文系统地介绍了Buck变换器的基础概念、工作原理、建模与仿真、设计实践、高级应用以及故障分析与可靠性设计。首先阐述了Buck变换器的基本工作原理，包括其电源拓扑结构、直流转换原理及效率分析，并进一步探讨了电路设计中的关键组件选择和控制策略。在此基础上，本文详细讲述了Buck变换器的数学建模、仿真技术及其在实际设计中的应用，强调了元件参数计算、原型制作与调试的重要性。此外，还涉及了Buck变换器在多相技术和无线充电领域的高级应用，并探讨了常见的故障模式与分析以及高可靠性设计策略，旨在为电力电子技术提供一套完整的解决方案。

# 关键字
Buck变换器；开关电源；PWM控制；建模仿真；故障分析；可靠性设计

参考资源链接：[Buck变换器设计详解：工作原理、参数选择与仿真](https://wenku.csdn.net/doc/5vy05qjvq7?spm=1055.2635.3001.10343)
# 1. Buck变换器基础概念

在现代电子工程中，Buck变换器是电源管理领域中不可或缺的组件。它属于DC-DC转换器的一种，用于将高电压降至较低电压，并且可以高效地控制输出功率。Buck变换器的核心在于利用开关管周期性地开关，通过调整开关的占空比来控制输出电压。这种变换器广泛应用于各种电子设备中，如移动设备、笔记本电脑、汽车电子等，以实现电源的高效利用和稳定输出。

graph LR
A[输入电压] -->|开关控制| B(Buck变换器)
B --> C[输出电压]
C -->|负载| D[设备]

Buck变换器的输出电压由公式 Vout = Vin * D 决定，其中 Vin 是输入电压，D 是开关管的占空比。这个简单的关系背后，是复杂且高效的能量转换过程。接下来的章节将深入探讨Buck变换器的工作原理、设计要点以及实际应用。

# 2. Buck变换器的工作原理

## 2.1 开关电源理论基础

### 2.1.1 电源拓扑结构概述

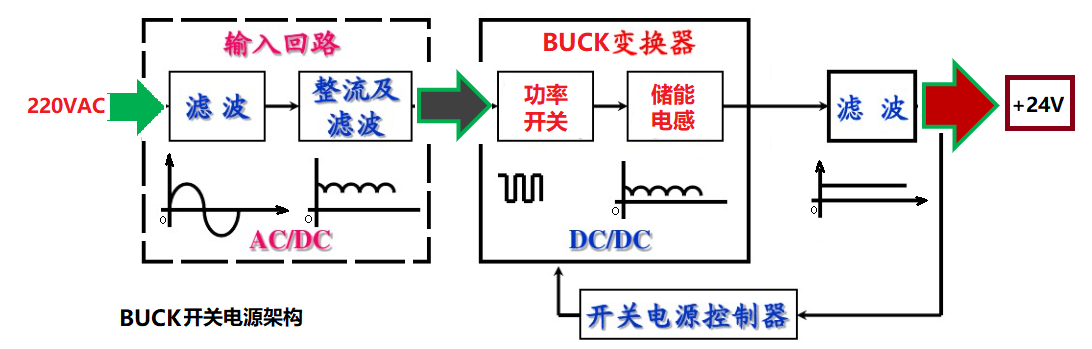

开关电源技术在现代电力电子设备中扮演着至关重要的角色，其中Buck变换器（降压变换器）是最简单的直流到直流变换器之一。为了深入理解Buck变换器的工作原理，我们首先需要了解其在开关电源的电源拓扑结构中的位置。

电源拓扑可以被分为隔离型和非隔离型两大类。Buck变换器属于非隔离型电源拓扑的一种，其主要特点是具有一个开关元件（通常是晶体管）和一个能量存储元件（通常是电感器）。通过控制开关元件的开启与关闭，Buck变换器能够将输入电压转换为低于输入电压的稳定输出电压。

Buck变换器的电路结构通常包括一个输入电源、一个开关管（如MOSFET或IGBT）、一个续流二极管（在某些设计中，这个二极管可能会被内置在MOSFET中）、一个能量存储电感以及输出滤波电容器。开关管的控制信号通常由PWM（脉宽调制）电路产生，其占空比的变化决定了输出电压的大小。

### 2.1.2 直流转换原理与效率分析

直流转换原理基于电感和电容元件的充放电特性。在Buck变换器中，当开关管闭合时，电感开始充电，电流线性增加，电容提供能量给负载；而当开关管断开时，电感释放能量，电流通过续流二极管维持流动，确保输出电压的稳定。

在理想情况下，Buck变换器的效率可以接近100%，但实际中会有能量损失。效率主要受到以下因素的影响：

- 开关管的导通和开关损耗
- 电感和电容的能量损耗
- 续流二极管的正向压降
- PCB布线的电阻损耗

为了提高变换器的效率，设计师会采取多种措施，包括使用低导通电阻的开关管、优化电感和电容的品质因数、使用高速低压降的续流二极管，以及优化PCB布局减少电阻损耗。

## 2.2 Buck变换器电路设计

### 2.2.1 关键组件选择与作用

Buck变换器的关键组件包括开关管、电感、电容和续流二极管（或内置在开关管中的体二极管）。组件的选择对变换器的性能有着决定性的影响。

开关管通常选择MOSFET或IGBT，因为它们具有较低的导通电阻和较高的开关速度。电感器在Buck变换器中起到储能的作用，其电感值会影响输出电压的纹波大小。电容器的作用是滤除输出电压的高频噪声，提供平滑的直流电压输出。

### 2.2.2 稳态与动态工作模式分析

在稳态工作模式下，Buck变换器通过连续的开关操作，保持输出电压稳定。分析稳态模式时，我们通常关注电感电流和输出电压的平均值。

动态工作模式关注的是变换器在负载变化、输入电压变化或在启动和关断过程中的行为。这通常涉及到对电感电流和输出电压的瞬态响应分析。为了获得良好的动态性能，可以调整控制环路的设计，包括补偿网络的配置，以及快速的反馈系统。

## 2.3 控制策略与性能优化

### 2.3.1 PWM控制技术及其变种

PWM控制技术是Buck变换器中最常用的控制策略之一。通过改变开关管的导通时间（占空比）来调节输出电压。占空比越大，输出电压越高。反之则越低。

除了传统的PWM控制策略外，还有多种变种技术，例如：

- 混合PWM/PFM控制：在轻负载时切换到脉频调制（PFM）模式，以降低开关损耗。
- 变频控制：通过改变开关频率来达到更高的效率和更好的动态性能。
- 峰值电流控制：通过限制电感电流峰值来防止过流，同时提供快速的负载响应。

### 2.3.2 稳压性能提升的策略

为了进一步提升稳压性能，可以采取以下策略：

- 采用更高精度的参考电压源。
- 使用温度补偿技术，以抵消温度变化对输出电压的影响。
- 在反馈环路中引入斜坡补偿，防止次谐波振荡。
- 实施多环控制，如电流模式控制，以获得更好的负载和线路瞬态响应。

通过这些方法，Buck变换器能够提供更加稳定的输出电压，并且在各种工况下保持优秀的性能表现。

# 3. Buck变换器的建模与仿真

## 3.1 基于数学模型的分析

### 3.1.1 连续时间模型的建立

为了理解和预测Buck变换器的动态特性，我们首先需要建立其数学模型。由于Buck变换器是一种非线性系统，其数学模型通常依赖于一系列假设来简化问题，以便于分析。连续时间模型是基于电路的平均模型建立的，通过考虑开关元件的平均状态而非瞬时状态来分析电路的稳态和动态行为。

在连续时间模型中，开关元件被等效为一个控制开关，其开关状态（开或关）受PWM信号的控制。这样的模型假设电感和电容足够大，以至于在开关周期内可以看作是恒定的电流和电压。基于这些假设，可以得出以下方程组：

\[ V_{in} - V_{out} = I_L \cdot R_L + L \cdot \frac{dI_L}{dt} \]
\[ C \cdot \frac{dV_{out}}{dt} = I_L - I_{out} \]

上述方程中，\(V_{in}\)是输入电压，\(V_{out}\)是输出电压，\(I_L\)是电感电流，\(I_{out}\)是负载电流，\(R_L\)是电感的内阻，\(L\)和\(C\)分别是电感和电容的值。这些方程描述了电感电流和输出电压随时间变化的连续动态行为。

代码块展示如何用数学软件进行上述连续时间模型的求解：

% 定义参数
Vin = 12; % 输入电压12V
Vout = 5; % 输出电压5V
L = 1e-3; % 电感值1mH
R = 0.1; % 负载电阻0.1Ω
C = 100e-6; % 电容值100μF
Duty = 0.5; % PWM占空比50%

% 定义方程组
sys = @ode45(@buckEquations, [0 0.1], [0; Vin/R]); % 使用ode45求解常微分方程
function dydt = buckEquations(t, y)
    IL = y(1); % 电感电流
    Vout = y(2); % 输出电压
    dILdt = (Vin - Vout - IL * R) / L; % 电感电流变化率
    dVoutdt = (IL - Vout / R) / C; % 输出电压变化率
    dydt = [dILdt; dVoutdt]; % 微分方程组
end

% 求解方程组
[t, y] = sys();

% 绘制结果
plot(t, y(:,2)); % 绘制输出电压随时间变化的图形
xlabel('Time (s)');
ylabel('Output Voltage (V)');
title('Output Voltage vs Time');
grid on;

### 3.1.2 小信号模型分析与应用

小信号模型是分析开关电源系统稳定性和性能的关键工具。它通过线性化处理，将系统的非线性特性转化为线性特性，以便于使用经典控制理论进行分析。小信号模型通常需要分析系统的开环传递函数和闭环传递函数，从而确定系统的关键性能参数，如带宽、相位裕度和增益裕度。

在Buck变换器的小信号模型中，我们关心的输出是输出电压对输入电压或负载电流变化的响应。通过小信号分析，我们可以得到关于变换器响应速度、负载调节能力和输入电压调节能力的重要信息。为了进行小信号分析，通常会将电路视为一个由低频小信号控制的系统，其中占空比视为输入，输出电压视为输出。

代码块展示如何使用频域分析工具来获得Buck变换器的开环传递函数：

% 继续使用之前的参数和方程定义
% 使用频域方法进行小信号分析
% 假设我们对输出电压对占空比的传递函数感兴趣

% 假设输入到变换器的负载电流变化为一个正弦波
Io = 1; % 假设负载电流恒定
deltaIo = 0.1 * Io; % 负载电流变化幅度

% 计算输出电压变化
deltaVout = ... % 根据连续时间模型计算响应

% 计算小信号传递函数
numerator = tf(deltaVout, deltaDuty); % 分子传递函数
denominator = tf(1, [1 0]); % 分母传递函数
sys = numerator / denominator; % 输出电压对占空比的传递函数

% 频域分析
bode(sys); % 绘制波特图
grid on;

## 3.2 计算机辅助仿真技术

### 3.2.1 仿真软件选择与环境搭建

计算机辅助仿真技术极大地提高了Buck变换器设计的效率和可靠性。现代电子设计自动化(EDA)软件，如Cadence OrCAD、Altium Designer，以及专门的电源仿真软件，例如PSIM、LTspice等，都提供了功能强大的仿真环境。

选择合适的仿真软件是进行有效仿真的第一步。通常，需要考虑以下几个方面：

- 仿真软件的用户友好程度和界面直观性。
- 对开关电源仿真支持的丰富程度和准确性。
- 是否提供详尽的库元件和模型，尤其是对于功率半导体器件。
- 是否支持自定义模型的创建和导入。
- 仿真速度和计算效率。

环境搭建包括确定仿真所需的参数设置，如仿真的时间步长、结束时间、误差容忍度以及初始条件等。设定合理的参数对于获得有意义和准确的仿真结果至关重要。

下面是一个使用LTspice进行Buck变换器仿真环境搭建的示例：

*LTspice XVII示例仿真文件
 VIN 1 0 DC 12 ; 设置电源电压为12V
 L1 1 2 1m ; 设置电感为1mH
 C1 2 0 100u ; 设置电容为100μF
 Rload 2 0 5 ; 设置负载为5Ω
 .model modSW SW (RON=0.1 ROFF=1G VON=2.5 VOFF=0)
 S1 1 2 modSW ; 设置开关模型

 .tran 1u 10m ; 设定仿真时间步长为1μs，持续时间为10ms
 .save all ; 保存所有节点的仿真数据
 .option limpts=5000 ; 设置仿真节点数上限

.end

### 3.2.2 仿真结果解读与实验验证

仿真结果需要进行仔细的解读，以便于对变换器的性能进行评估。通常，我们会关注以下几个方面：

- 输出电压的稳态精度和纹波大小。
- 在负载变化和输入电压变化时系统的动态响应。
- 开关元件的电流和电压应力。
- 效率估计和损耗分析。

输出电压的稳定性和纹波大小反映了电源的稳态性能。动态响应表明了电源在负载变动时的调节能力。开关元件的电流和电压应力是设计功率开关器件的重要考虑因素。效率估计和损耗分析有助于评估电源的能源利用效率和热管理需求。

实验验证是仿真分析的关键环节，确保仿真结果与实际硬件在环测试结果一致。进行实验验证时，通常需要对以下方面进行测量和对比：

- 实际输出电压的稳态值和纹波。
- 实际的动态响应。
- 开关元件的实际电流和电压波形。
- 实际功率损耗和温度上升情况。

下图展示了一个典型的LTspice仿真中，输出电压波形随时间变化的示例：

通过比较仿真数据和实际测量数据，可以验证仿真模型的准确性，并对设计进行必要的调整。这一步骤对于提高设计的可靠性和性能至关重要。

# 4. Buck变换器的设计实践

## 4.1 元件参数计算与选择

### 4.1.1 电感器与电容器的设计计算

在Buck变换器的设计实践中，电感器和电容器的参数选择至关重要，它们直接影响到变换器的效率和稳定性。电感器的主要作用是储存和释放能量，而电容器则用于平滑输出电压。

在电感器的选择上，首先要确定其额定电流。电流过大可能会导致电感器过热和饱和，电流过小则无法提供足够的能量转换。设计时通常要考虑到峰值电流以及一定的安全裕度。计算公式如下：

\[ L = \frac{V_{in} \times (V_{out} - V_{in})}{f_{sw} \times I_{out} \times \Delta I_{L}} \]

其中，\(L\) 是电感值，\(V_{in}\) 是输入电压，\(V_{out}\) 是输出电压，\(f_{sw}\) 是开关频率，\(I_{out}\) 是输出电流，\(\Delta I_{L}\) 是电感电流变化量。

电容器的选择主要是根据其容值和耐压等级。对于输出电容，其容值需要足够大以平滑输出电压波动，耐压等级需高于可能的电压峰值。电容值的计算可以使用以下公式：

\[ C = \frac{I_{out}}{f_{sw} \times \Delta V_{out}} \]

其中，\(C\) 是输出电容值，\(\Delta V_{out}\) 是允许的输出电压纹波。

### 4.1.2 功率器件的选择与散热分析

功率MOSFET和二极管是Buck变换器中常见的功率器件。在选择这些器件时，需要考虑到它们的额定电压和电流，以及导通电阻（\(R_{DS(on)}\))和反向恢复时间 (\(t_{rr}\))。

对于MOSFET，需要确保其最大漏源电压 (\(V_{DS}\)) 大于变换器可能出现的峰值电压。MOSFET的导通损耗可以通过以下公式估算：

\[ P_{loss} = I_{DS}^2 \times R_{DS(on)} \]

其中，\(P_{loss}\) 是损耗功率，\(I_{DS}\) 是漏源电流。

散热分析同样重要，因为功率器件在转换过程中会产生热量。散热设计需要确保器件的温度保持在安全范围内。通常需要使用热仿真软件进行预估，或者在实际应用中通过热阻测试来估算。

## 4.2 原型制作与调试

### 4.2.1 PCB布局与元件布局原则

在制作Buck变换器的原型时，电路板（PCB）的布局至关重要，良好的布局可以减少电磁干扰，提高效率。以下是PCB布局的一些基本原则：

- 使用多层板来优化空间和提高信号完整性。
- 功率元件如MOSFET和电感器应尽可能靠近以减少环路面积和寄生电感。
- 将模拟和数字部分隔离开来以减少噪音干扰。
- 尽量使用宽线以减少寄生电阻，并确保足够的电流承载能力。
- 利用地平面来减少电磁干扰并提供良好的散热路径。

### 4.2.2 实验测量与性能调优步骤

在原型制作完成后，需要进行一系列的实验测量来验证设计参数和性能。调试步骤通常包括：

1. **静态测试：**首先进行无负载和满载条件下的静态测试，检查输出电压是否稳定在预定值。

2. **动态测试：**接下来进行负载动态变化测试，评估输出电压的瞬态响应和稳定性。

3. **效率测试：**测量变换器在不同负载下的效率，识别效率低下的原因，并进行优化。

4. **热测试：**对电路板和功率器件进行热测试，分析它们在不同工作条件下的温度分布。

在测试过程中，如果发现性能不满足要求，需要回到设计阶段进行调整。调整可能包括改变元件参数、优化PCB布局、调整控制策略等。

在整个原型制作和调试过程中，始终需要记录实验数据和测量结果，这些数据对于分析问题和进一步优化设计至关重要。一旦原型测试通过，设计就可以进入批量生产和应用阶段。

# 5. Buck变换器的高级应用

Buck变换器作为一种高效、小型的直流-直流转换器，在电力电子领域有着广泛的应用。随着技术的进步和市场需求的增长，Buck变换器的高级应用得到了更多关注。本章将重点探讨多相Buck变换器的设计以及如何将其应用于无线充电技术中。

## 5.1 多相Buck变换器的设计

### 5.1.1 多相并联技术的优势与挑战

多相Buck变换器是将多个Buck单元并联在一起，以提高整体功率和优化输出电流纹波。其优势在于可以有效降低单个开关元件的电流应力，提高系统的可靠性，同时改善动态响应。

多相并联技术在设计上面临着诸多挑战。首先，多个单元的电流分配需要保持均衡，这涉及到精确的控制算法。其次，各相之间的时序和相位差需要严格控制，以避免额外的电磁干扰和效率损失。最后，硬件设计上也需要考虑同步驱动和时序精确控制等问题。

### 5.1.2 多相控制策略与设计要点

多相Buck变换器的控制策略通常包括独立控制和相移控制。独立控制方法中每个Buck单元的开关频率和占空比可以独立调整，而相移控制则是通过固定频率和占空比，利用相位移来实现电流分配的均衡。

设计多相Buck变换器时，几个关键要点需要注意：

- 各相间的时序同步，可以通过专用的多相控制器或者通过数字化方式实现。
- 电流采样和反馈机制，保证电流均衡是设计中的重要部分。
- 控制策略的选择，应根据实际需求和硬件条件来定制。
- 电气布局设计，以减少寄生效应和电磁干扰，提高效率。

## 5.2 可用于无线充电的应用

### 5.2.1 无线充电原理与Buck变换器的结合

无线充电技术通过非接触式传输能量，使用电磁场来传递能量。其主要包括感应耦合、磁共振和射频等方式。在无线充电系统中，Buck变换器可以用于调节传输功率，并提供稳定的直流电压输出。

将Buck变换器集成到无线充电系统中，可以带来多方面的优势。例如，通过Buck变换器的输出电压调节，可以实现功率的最大效率传输，同时为负载设备提供精确的充电电压。此外，Buck变换器的动态响应特性可以在负载变化时快速适应，保证无线充电的稳定和安全。

### 5.2.2 设计考量与实际应用案例分析

设计Buck变换器应用于无线充电系统时，需要考虑以下几个关键点：

- **效率**：无线充电的效率相对较低，因此Buck变换器需要高效以减少系统整体能量损耗。
- **稳定性**：系统中需要有反馈机制来确保输出电压的稳定性，适应各种负载条件。
- **小型化和集成**：考虑到无线充电系统的便携性和美观性，Buck变换器的设计应尽可能紧凑和集成化。

在实际应用案例中，例如智能手表或无线耳机的充电座，可以通过内置的Buck变换器来调整充电电压，确保为这些设备提供最佳的充电效率。使用高级的控制算法和优化的电路设计，可以进一步提高无线充电系统的性能和用户体验。

graph TD
    A[无线充电设备] -->|能量传输| B(磁耦合)
    B --> C[无线充电接收端]
    C -->|直流电源| D(Buck变换器)
    D -->|调节输出| E[负载设备]
    style A fill:#f9f,stroke:#333,stroke-width:2px
    style E fill:#ccf,stroke:#f66,stroke-width:2px

在上述的mermaid流程图中，我们可以看到无线充电的整个能量传输过程，其中Buck变换器扮演了调节输出电压，确保负载设备稳定充电的角色。这种应用案例展示了Buck变换器在现代无线充电技术中的重要作用。

# 6. 故障分析与可靠性设计

## 6.1 常见故障模式与分析

在讨论故障模式与分析之前，了解Buck变换器在使用过程中可能遇到的常见故障是非常关键的。这些故障包括但不限于过流、过压、过热等，它们直接关系到变换器的稳定性和可靠性。

### 6.1.1 过流、过压及过热问题分析

**过流问题**：过流可能是由于短路、负载突变或是输出滤波电路中的电容器损坏造成的。在过流条件下工作会导致半导体器件的损坏，严重时可能造成火灾风险。为了解决过流问题，设计时通常会在电路中加入限流电路，以及使用具有过流保护功能的控制器。

**过压问题**：过压故障通常是由于控制环路不稳定或输入电压突增导致。过压可能会损坏敏感的负载，如微处理器和其他电子组件。因此，设计时需要确保有足够的电压抑制能力和快速反应的保护机制。

**过热问题**：过热故障的源头可能是散热不良或长期处于高功率工作状态下。过热不仅会影响电子组件的性能，还会缩短其寿命。因此，合理的散热设计和热管理策略是必不可少的。

为了更深入地理解故障分析，以下是相关故障的分析代码块：

# 示例：过流、过压和过热问题检测逻辑

def check_over_current(output_current, current_limit):
    if output_current > current_limit:
        return "Over Current Detected!"
    else:
        return "Operation Normal"

def check_over_voltage(output_voltage, voltage_limit):
    if output_voltage > voltage_limit:
        return "Over Voltage Detected!"
    else:
        return "Operation Normal"

def check_over_temperature(component_temp, temp_limit):
    if component_temp > temp_limit:
        return "Over Temperature Detected!"
    else:
        return "Operation Normal"

# 设定阈值
current_limit = 10  # A
voltage_limit = 12  # V
temp_limit = 70  # °C

# 模拟测量数据
output_current = 11  # A
output_voltage = 13  # V
component_temp = 75  # °C

# 执行故障检测
print(check_over_current(output_current, current_limit))
print(check_over_voltage(output_voltage, voltage_limit))
print(check_over_temperature(component_temp, temp_limit))

### 6.1.2 电磁兼容性问题及对策

电磁兼容性（EMC）是电子设备在电磁环境中能够正常工作，同时不产生难以忍受的电磁干扰的性能。Buck变换器可能会因为快速的开关动作产生噪声干扰，这会通过辐射或导线传播影响到其他设备。

对策包括使用屏蔽技术、滤波器和正确的布线策略来减少干扰。同时，也要遵循相关的EMC设计标准和测试规范。

## 6.2 高可靠性设计策略

可靠性设计是确保Buck变换器长期稳定运行的重要部分。这涉及到一系列的设计和测试流程，包括设计冗余、故障预测以及散热设计。

### 6.2.1 设计冗余与故障预测技术

设计冗余意味着在关键部分引入额外的组件或功能，以提供系统在某些部分失效时的备份。例如，可以设计多重保护回路，以在主要保护失效时提供额外的安全。

故障预测技术利用算法和传感器数据预测潜在的故障，从而提前进行维修或更换。故障预测通常需要集成在系统中进行持续监测。

### 6.2.2 高效散热设计与长寿命保障

高效散热设计需要考虑散热材料的选择、散热器的大小、形状以及风道设计。同时，合理地布局PCB，让热敏感元件远离热源也是重要的设计考虑点。

为了延长Buck变换器的寿命，可以实施周期性的维护计划和使用寿命长的组件，以降低故障率。

以下是通过表格形式展示散热设计的一些建议：

| 散热设计要点 | 描述 | 重要性 |
| --- | --- | --- |
| 散热器选择 | 根据环境和功率要求选择合适的散热器材料与形式 | 高 |
| 风道设计 | 设计合理的风道以优化空气流动，减少热阻 | 高 |
| 布局优化 | 合理布局PCB，让热敏感元件远离热源 | 中 |
| 维护策略 | 定期清理风扇和散热器上的灰尘，以保持良好的散热效率 | 中 |
| 散热器尺寸 | 根据变换器的热功耗计算散热器尺寸，确保其有足够的散热能力 | 高 |

为了实现故障分析与可靠性设计的目标，需要进行深入的测试和监测，并结合先进的预测技术与设计方法。通过采取上述措施，可以大幅提高Buck变换器的性能和寿命。
