PROTEUS符号快捷键和操作技巧：提升设计效率的10大高手技巧


参考资源链接：[Proteus电子元件符号大全：从二极管到场效应管](https://wenku.csdn.net/doc/1fahxsg8um?spm=1055.2635.3001.10343)
# 1. PROTEUS软件简介与基本操作

PROTEUS是一个专业的电路设计和仿真软件，被广泛用于电子工程领域。它提供了一个直观的设计环境，不仅能够设计出电路图，还可以在添加了元件和连线之后直接进行模拟仿真。

## 1.1 PROTEUS软件的用途与优势

PROTEUS可以帮助工程师在没有实际组装电路的情况下，提前发现并修正可能存在的问题，从而节省了大量的时间与材料成本。它支持从简单的单片机应用到复杂的PCB设计的广泛应用。

## 1.2 安装与启动流程

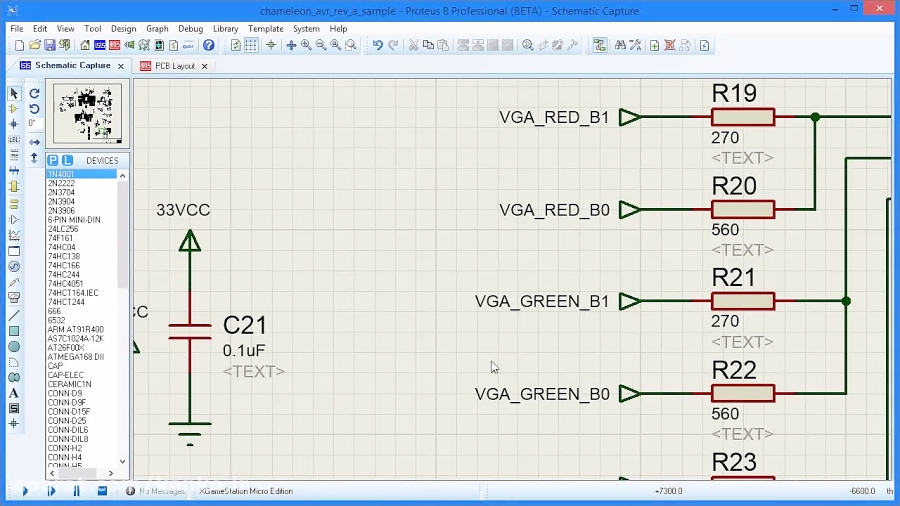

安装PROTEUS之前，确保你的电脑满足软件的系统要求。安装完成后，启动软件，熟悉其工作区布局，包括菜单栏、工具栏、设计窗口和属性窗口等基本组成部分。

## 1.3 创建第一个项目

点击"File" > "New"开始一个新项目。首先选择项目类型，例如SPICE，这允许你对电路进行模拟测试。然后设置好参数，开始添加电路元件和连接线路，完成你的第一个电路设计。

这一章节为读者介绍PROTEUS的入门级知识，是后续深入学习的基础。通过简单明了的操作，可以让读者迅速了解并投入到PROTEUS的学习之中。

# 2. 符号快捷键的掌握与应用

## 2.1 符号快捷键的快速查找

### 2.1.1 利用内置帮助文档快速定位

在掌握PROTEUS快捷键的过程中，内置帮助文档是强大的资源，它能帮助用户快速查找和理解各种符号快捷键的用途。在PROTEUS软件中，通常可以通过"Help"菜单项访问帮助文档。这里不仅提供了软件的基本操作说明，还详细列举了快捷键的列表及它们的功能。

为了有效利用帮助文档，首先应熟悉其组织结构，找到与快捷键相关的章节。通常这部分内容会有一个快捷键目录，允许用户直接跳转到特定快捷键的详细说明。在查找过程中，建议使用文档的搜索功能，输入关键词如“快捷键”、“Keyboard Shortcuts”等，快速定位到相关内容。

### 2.1.2 理解快捷键的命名逻辑和结构

PROTEUS中的快捷键遵循一定的命名规则和逻辑结构，理解这些规则可以加快学习和应用的速度。一般来说，快捷键由一个或多个字母、数字或特殊符号组成，它们反映了快捷键执行的具体操作。例如，`Ctrl+S`用于保存当前工作，`F5`用于开始仿真。

快捷键的命名逻辑通常与它们的功能紧密相关，例如以`Ctrl`或者`Alt`为前缀的组合键往往用于执行比较常见的功能，如复制、粘贴或撤销操作。一些特定的字母组合可能与特定的功能模块相关联，比如在符号库中选择元件时，可能会使用`Ctrl+Space`。

对快捷键命名逻辑的理解，不仅能够帮助快速记忆，还能在工作中灵活运用，提升效率。当遇到未掌握的快捷键时，尝试分析其可能的功能，这可以帮助在没有查找文档的情况下，预测快捷键的作用。

## 2.2 常用符号快捷键的实际操作

### 2.2.1 快速插入基础电路元件

在电路设计中，快速插入元件是提高工作效率的一个重要方面。使用快捷键可以大大加快这一过程。例如，可以通过`Ctrl+Shift+E`快速打开元件库，然后通过滚动鼠标或键盘操作搜索所需元件，并直接拖拽到设计区域。这一系列操作可以有效地减少在工具栏和菜单项之间切换的时间。

在插入基础电路元件时，掌握几个快捷键能够显著提升效率：
- `Ctrl+Space`：切换到元件选择模式。
- `Enter`或`Space`：在选定的元件中进行循环选择。
- `Ctrl+C` 和 `Ctrl+V`：复制和粘贴选中的元件。

除了使用键盘快捷键，还可以结合鼠标操作，例如使用右键单击来快速访问上下文菜单，提供更直接的操作选项。

### 2.2.2 高级符号快捷键的运用

在高级符号快捷键的运用中，可以利用一些内置的快捷操作来简化复杂电路的设计过程。例如，在进行模拟仿真时，可以使用`F5`来启动仿真过程，`F9`快速停止仿真。对于需要频繁调整的元件属性，`Alt+属性键`可以实现快速访问。

在这一阶段，高级用户还可以自定义一些快捷键以满足特定的工作流程。通过`Options`菜单下的`Configure Keyboard Shortcuts`选项，用户可以查看和修改几乎所有的快捷键设置。为了不影响其他用户的使用习惯，建议在个人或小组的工作环境中进行这样的自定义设置。

## 2.3 提高快捷键记忆的技巧

### 2.3.1 自定义快捷键的设置方法

PROTEUS允许用户根据个人习惯自定义快捷键，这可以大大提高工作效率并减少记忆负担。自定义快捷键主要通过软件设置菜单进行，操作步骤如下：

1. 打开PROTEUS软件，选择顶部菜单栏中的`Options`选项。
2. 在下拉菜单中，选择`Configure Keyboard Shortcuts...`。
3. 在弹出的对话框中，用户可以看到所有的命令列表，并且可以对每个命令进行快捷键设置。
4. 找到想要修改的命令，在对应的快捷键输入框内按下新的快捷键组合即可。
5. 按下`OK`确认设置，或使用`Reset`按钮恢复默认快捷键。

### 2.3.2 通过练习加深记忆

虽然自定义快捷键能够更好地适应个人的工作习惯，但过度的自定义可能会导致混淆或记忆上的困难。因此，除了自定义外，重复练习是加深快捷键记忆的有效方法。可以采取以下措施进行练习：

- 利用空闲时间进行专门的快捷键练习，例如，每天选取几个特定的快捷键进行操作。
- 在设计电路的过程中，刻意使用快捷键而避免使用鼠标或菜单项。
- 设置每日或每周的目标，比如掌握一定数量的快捷键，并跟踪自己的进展。

结合上述方法，用户可以更有效地记忆并应用快捷键，最终达到提升设计效率的目的。

# 3. PROTEUS中的高级操作技巧

## 3.1 设计环境的个性化设置

### 3.1.1 工作区的布局调整

PROTEUS 提供了高度可定制的工作区，使得用户可以根据个人喜好和工作习惯调整界面布局。工作区的布局调整包括窗口的排列、组件库的位置以及快捷访问栏的定制等。对于一个专业电路设计师来说，合理布局工作区可以大幅提高工作效率，减少不必要的操作时间。

例如，为了方便进行布线操作，可以将组件库和属性窗口放置在屏幕两侧，这样在布线时能够快速调用所需的元件和属性设置。此外，自定义快捷键可以一键打开常用的窗口或功能，进一步提升操作速度。

要调整工作区，可以在 PROTEUS 中点击 `Options` -> `Configure` -> `Work Area`。通过点击界面中的组件，并将其拖动到期望的位置来调整。布局方案可以保存，以便在不同的项目或不同的设备上快速切换。

### 3.1.2 快捷键与界面布局的同步设置

同步设置快捷键与界面布局是提高工作效率的关键。PROTEUS 允许用户通过简单的拖放操作来设置快捷键，这不仅使得设计师能够快速执行常用的操作，同时，还可以将这些快捷键与特定的界面布局绑定。

例如，针对复杂电路设计时的常见操作，设计师可以创建专门的快捷键组合，并将其与特定的布局配置相关联。这样，每次打开相应布局时，相关的快捷键也会被自动激活，从而实现无缝的工作流程。

在 PROTEUS 中进行快捷键与界面布局同步设置的方法是，在 `Options` -> `Configure` -> `Keyboard Shortcuts` 中为特定操作设定快捷键，并在 `Configure` -> `Work Area` 中将其与特定布局保存在一起。之后，设计师可以通过 `Layouts` 菜单快速切换到预先配置好的工作界面和快捷键集。

## 3.2 多功能快捷键的深入应用
