STM32F4系列微控制器深度解析：掌握高性能ARM Cortex-M4核心的20个技巧


# 摘要
本文深入探讨了STM32F4微控制器及其核心的ARM Cortex-M4架构，为读者提供了对微控制器硬件资源、编程接口以及开发工具的全面了解。文章首先介绍了STM32F4的基础知识，随后详细阐述了Cortex-M4内核的特点、执行模式、调试与优化策略。接着，文章探讨了如何有效利用STM32F4的硬件资源和编程接口进行软件开发，包括内存管理、RTOS集成以及性能和功耗的优化。最后，本文通过电机控制应用和网络应用开发的实践案例，展示了STM32F4在实际应用中的开发调试与测试策略。本文为嵌入式系统开发者提供了一个深入理解STM32F4微控制器的参考资料，并给出了提升编程效率和应用性能的实用技巧。

# 关键字
STM32F4；ARM Cortex-M4；硬件资源；编程接口；RTOS集成；性能优化

参考资源链接：[STM32F407ZGT6 datasheet: ARM Cortex-M4 MCU with 1MB Flash & 192KB RAM](https://wenku.csdn.net/doc/64605294543f8444888df3d1?spm=1055.2635.3001.10343)
# 1. STM32F4微控制器简介

## 1.1 STM32F4系列概述

STM32F4微控制器是STMicroelectronics（意法半导体）生产的一款高性能ARM Cortex-M4内核微控制器。它在STM32系列中属于高端型号，拥有极高的处理速度和丰富的功能集，适用于需要复杂算法处理和高速数据处理的应用，如医疗设备、通信系统等。

## 1.2 核心特性与优势

这款微控制器的核心特性包括高达180 MHz的工作频率，支持单精度浮点运算，以及丰富的外设接口，如USB、以太网、CAN和多通道ADC/DAC。优势在于它的高性能与低功耗相结合，为设计者提供了一个平衡的解决方案，同时其价格合理，使得高性能微控制器的应用普及到更广阔的市场。

## 1.3 应用场景

STM32F4的高性能和丰富外设使其适合各种应用场景，如工业自动化、消费类电子产品、医疗设备等。例如，在工业自动化中，它能够实现复杂的控制逻辑和实时监测；在消费电子产品中，它的高速处理能力和丰富的外设接口可以用于构建功能强大的智能设备。

在此基础上，STM32F4还提供了丰富的开发资源，包括硬件评估板、软件开发包(SDK)和各种开发工具，极大地方便了开发者快速上手和产品原型的设计与实现。随着本章的进一步介绍，我们将深入了解STM32F4微控制器的功能、架构以及其在实际项目中的应用。

# 2. 理解ARM Cortex-M4核心架构

### Cortex-M4内核的结构特点

#### 内核组成与工作原理

ARM Cortex-M4内核是一个32位处理器，专为微控制器设计，具有高性能和低功耗的特性。它的设计重点在于实时嵌入式应用，能够提供丰富指令集和优化的数字信号处理能力。M4核心内建浮点运算单元（FPU），支持单精度浮点运算，大大提高了数字信号处理和科学计算的效率。

内核工作原理基于经典的哈佛结构，拥有独立的指令和数据总线，使得数据访问和指令获取可以并行进行，提高了执行效率。M4的流水线分为三级：取指、译码和执行，而其分支预测逻辑则进一步减少了指令执行的延迟。

#### 处理器性能与指令集

Cortex-M4的处理器性能主要通过其核心频率、指令集和流水线设计来体现。M4支持Thumb-2指令集，该指令集结合了Thumb指令的代码密度和ARM指令的性能，可以在相同的频率下实现更高的执行效率。此外，M4还支持位操作和DSP指令集，对于处理位级别的操作和数字信号处理非常有效。

M4的性能优势还体现在其强大的中断处理能力上，它能够实现快速中断响应和处理，这对于实时应用至关重要。同时，M4支持尾链技术，可以优化中断服务程序的执行流程，减少上下文切换的开销。

### Cortex-M4内核的执行模式

#### 线程模式与处理模式

Cortex-M4内核支持两种执行模式：线程模式和处理模式。线程模式下，处理器执行普通应用程序代码。在该模式下，软件运行在最低的权限级别，操作系统和应用程序通常在此模式下运行。而处理模式则用于执行特权软件任务，比如操作系统内核代码，允许访问受保护的系统资源。

当异常发生时，处理器会自动切换到处理模式，允许执行中断服务例程（ISR）。在处理完异常后，处理器再切换回线程模式。这种模式切换对于操作系统来说非常重要，因为它保证了系统的安全性和稳定性。

#### 异常处理与中断管理

ARM Cortex-M4提供了256个中断优先级，能够支持复杂的中断管理需求。在中断管理中，M4内核支持抢占式和嵌套式中断处理机制，这使得优先级较高的中断能够打断低优先级中断的处理，提供了更大的灵活性来满足实时系统的需求。

当中断发生时，M4处理器会自动保存当前执行的状态信息，并加载对应中断处理程序的地址，开始执行中断服务例程。在处理完中断后，处理器会恢复之前保存的状态，恢复线程模式的执行。

### Cortex-M4内核的调试与优化

#### 调试接口与调试工具

在软件开发过程中，调试是不可或缺的一部分。Cortex-M4提供了多种调试接口，最常见的是JTAG（Joint Test Action Group）和SWD（Serial Wire Debug）。JTAG接口提供了一组针脚用于调试，而SWD则使用较少的针脚实现调试功能，提高了调试的便捷性。

调试工具方面，开发者可以使用ARM公司的官方调试工具，如MDK-ARM配合ULINK2/4适配器，也可以使用其他第三方开发工具，如IAR Embedded Workbench、GCC工具链等。这些工具提供了丰富的调试功能，如断点、单步执行、变量监视、内存查看等。

#### 性能分析与调优技巧

性能分析是优化程序性能的基础。在Cortex-M4平台上，性能分析通常通过调试工具提供的性能分析器（Profiler）来实现。开发者可以通过记录程序运行时的事件和时序信息来识别瓶颈所在。

调优技巧涉及到多方面，包括优化算法、精简代码、合理使用寄存器、减少内存访问延迟、优化中断处理流程等。在M4平台上，开发者可以利用其特有的DSP指令集来实现更高效的数学计算。此外，合理安排代码中的分支逻辑，可以减少分支预测失败的次数，从而提高程序运行效率。

在优化过程中，开发者需要借助性能分析工具，反复迭代代码，逐步实现性能的最优化。这个过程可能涉及代码重构、资源重新分配和算法调整等多方面的优化措施。

graph LR
A[开始性能优化] --> B[性能分析]
B --> C[识别瓶颈]
C --> D[制定优化方案]
D --> E[代码调整]
E --> F[重新分析]
F --> G{性能是否满足}
G -->|是| H[优化完成]
G -->|否| B

以上是一个简单的优化过程流程图，它展示了性能优化的循环迭代过程，从性能分析到识别瓶颈，再到制定优化方案，不断循环直到性能满足要求。这种迭代优化的方法是提高代码性能的有效手段。

在代码块中，以下是一个简单的示例，展示了如何利用Cortex-M4的DSP指令集进行简单的乘法运算优化。

; ARM assembly code snippet to demonstrate DSP optimization
        ; Assume R0 and R1 hold the operands for multiplication
        ; Using the MULS instruction to perform signed multiplication

MULS    R0, R1, R2      ; Signed multiplication of R0 and R1
        ; The result is stored in R2

在这个汇编代码示例中，`MULS`指令用于执行两个寄存器中数值的有符号乘法运算，并将结果存储在目标寄存器中。利用M4核心的DSP指令可以大幅提高计算密集型任务的执行速度。注意，在使用汇编语言编写程序时，需要对指令集有充分的了解，并且要注意寄存器的合理使用和保护。

在实际应用中，开发者需要结合具体的软硬件环境来选择合适的优化策略。优化的最终目的是在满足程序功能需求的前提下，达到更高的执行效率和更低的功耗。这往往需要对整个系统的架构、算法逻辑、编程语言、硬件资源等多方面因素进行综合考虑。

# 3. STM32F4的硬件资源和编程接口

## 3.1 STM32F4的片上资源

### 3.1.1 存储器配置与管理

STM32F4系列微控制器提供了多种存储器配置选项，包括内部的Flash和RAM，以及外部存储器接口，使得开发者能够灵活地应对不同的应用需求。存储器配置的核心目标是优化数据的存取效率和程序的运行速度。

Flash存储器用于永久性保存用户程序和关键数据。STM32F4系列通常拥有从512KB到1MB不等的内部Flash。在编程时，开发者需要注意Flash的读写性能和擦写周期的限制。程序代码通常存储在Flash中，而在执行时，CPU会将代码段复制到内部RAM中以提高执行速度。

内部RAM分为SRAM和C-RAM。SRAM是通用的随机存取内存，用来存储程序运行时动态生成的数据，其访问速度非常快，但成本较高。C-RAM是一种特定用途的RAM，用于支持外设的DMA操作，降低CPU负载。

内存管理单元(MMU)用于管理内存的访问权限，提供虚拟内存管理功能。MMU并不是STM32F4的标准配置，但在某些特定的系统中可能被包含。开发者在编写程序时，需要考虑到SRAM的有限空间，合理使用堆栈，避免内存泄漏。

代码块示例（C语言）：

// 堆栈溢出检测示例代码
#define STACK_SIZE 0x400 // 定义堆栈大小
uint32_t stack[STACK_SIZE]; // 定义堆栈数组

void stack_overflow_test(void) {
    int stackIndex = STACK_SIZE;
    // 填充堆栈直到溢出
    while(stackIndex > 0) {
        stack[--stackIndex] = stackIndex;
    }
}

int main(void) {
    stack_overflow_test();
    // 此处可能因为堆栈溢出导致不可预期的程序行为
}

逻辑分析与参数说明：

在上述代码示例中，定义了一个固定大小的堆栈，并通过递归调用`stack_overflow_test`函数来模拟堆栈溢出。每个元素被赋予递减的值，这可以帮助检测堆栈使用情况。参数`STACK_SIZE`设置为0x400，即在实际的硬件上，需要确保有足够的空间来存储这个堆栈。

### 3.1.2 外设接口及其配置方法

STM32F4系列微控制器提供了大量丰富的外设接口，包括USART, SPI, I2C, CAN, USB等。这些接口允许微控制器与外部设备进行通信。开发者需要正确配置这些接口以确保外设的正确工作。

每个外设通常都有一系列的配置寄存器，开发者通过设置这些寄存器来配置外设的工作模式、数据格式、波特率等参数。STM32F4的HAL库提供了一系列的函数来帮助开发者完成这些配置。

代码块示例（C语言）：

// USART配置示例代码
void USART_Config(void) {
    huart2.Instance = USART2; // 指定使用USART2
    huart2.Init.BaudRate = 9600; // 设置波特率
    huart2.Init.WordLength = UART_WORDLENGTH_8B; // 数据字长为8位
    huart2.Init.StopBits = UART_STOPBITS_1; // 1个停止位
    huart2.Init.Parity = UART_PARITY_NONE; // 无校验位
    huart2.Init.Mode = UART_MODE_TX_RX; // 设置模式为发送和接收
    huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE; // 无硬件流控制
    huart2.Init.OverSampling = UART_OVERSAMPLING_16; // 采样倍数为16
    if (HAL_UART_Init(&huart2) != HAL_OK) {
        // 初始化失败处理
    }
}

逻辑分析与参数说明：

在这个示例中，`USART_Config`函数负责初始化USART2的参数。`huart2`是HAL库中定义的一个结构体变量，通过设置其成员变量来配置USART2的工作模式。此函数最终调用`HAL_UART_Init`来应用这些配置。每个参数的意义直接体现在代码的注释中，例如`BaudRate`设置波特率，`WordLength`设置数据字长。

## 3.2 STM32F4的编程模型

### 3.2.1 寄存器与特殊功能寄存器

STM32F4系列微控制器的编程模型非常依赖于对寄存器的直接操作。每个硬件外设都对应一系列的寄存器，通过设置或读取这些寄存器的值，可以控制外设的行为。特殊功能寄存器(SFR)是一组具有特定功能的寄存器，用于系统级的配置和管理。

寄存器的命名通常有明确的意图，例如`RCC_APB2ENR`寄存器用于控制APB2总线上的外设使能。开发者需要参照参考手册，了解每个寄存器的具体用途和设置方法。

代码块示例（汇编语言）：

; 设置GPIO端口为输出模式
LDR R0, =GPIOA_BASE // 将GPIOA寄存器基地址加载到R0
LDR R1, [R0, #GPIO_MODER] ; 读取模式寄存器的值
ORR R1, R1, #(1 << (1 * 2)) ; 设置第1位为输出模式（设置为01）
STR R1, [R0, #GPIO_MODER] ; 将修改后的值写回模式寄存器

逻辑分析与参数说明：

在此汇编代码片段中，首先使用`LDR`指令获取GPIOA寄存器基地址并存入寄存器R0中。接着，通过`LDR`指令读取GPIOA的模式寄存器GPIO_MODER的当前值。通过逻辑或操作`ORR`和移位操作，将第1位设置为输出模式（二进制的01）。最后，使用`STR`指令将修改后的值写回模式寄存器。这里使用位操作来设置寄存器，是直接操作硬件的常见方法。

### 3.2.2 系统初始化与引导过程

在STM32F4系列微控制器启动时，会执行一系列初始化步骤，包括时钟配置、外设初始化以及最终跳转到用户程序的入口点执行。系统初始化过程对于确保系统稳定运行和充分发挥性能至关重要。

启动代码通常包含在一个由编译器生成的文件中，这个文件负责设置系统的初始堆栈，配置CPU的系统控制块(SCB)，初始化内存等。启动代码之后，通常会跳转到一个名为Reset_Handler的函数开始执行。Reset_Handler函数是开发者可以自定义的部分，它通常负责设置系统时钟、初始化外设和调用主函数。

代码块示例（汇编语言）：

; Reset_Handler函数的示例，负责系统初始化和跳转到主函数
Reset_Handler:
    LDR SP, =_estack // 设置堆栈指针
    BL SystemInit // 调用系统初始化函数
    BL main // 调用用户主函数
    B . // 如果main返回，则跳转到死循环

逻辑分析与参数说明：

这段汇编代码描述了Reset_Handler函数的执行流程。首先通过`LDR`指令设置堆栈指针指向_estack（通常在链接脚本中定义）。随后调用`SystemInit`函数来初始化系统，包括时钟配置等。之后，通过`BL`指令调用main函数，执行用户定义的程序。如果main函数返回，则执行跳转到一个死循环，防止程序执行未定义的行为。

## 3.3 STM32F4的软件开发环境

### 3.3.1 集成开发环境(IDE)的选择与使用

对于STM32F4系列微控制器的开发，选择合适的集成开发环境(IDE)至关重要。主流的IDE包括Keil MDK-ARM, IAR Embedded Workbench, STM32CubeIDE等。这些IDE提供了丰富的工具链、调试器和库函数，简化了开发流程。

Keil MDK-ARM以其易用性和丰富的库支持而受到广泛欢迎，IAR Embedded Workbench则在性能优化和代码质量上有很好的口碑。STM32CubeIDE是ST官方推出的支持STM32系列的完整开发环境，集成了STM32CubeMX配置工具，简化了硬件抽象层(HAL)的使用。

### 3.3.2 固件库与中间件的应用

为STM32F4编写程序时，可以利用ST官方提供的固件库(Firmware Library)或硬件抽象层(HAL)。固件库提供了一套标准化的API，方便开发者控制硬件外设。HAL则是更为现代的API集合，提供更简单的接口访问硬件资源。

中间件是一些预编译好的模块，用来解决特定的软件问题，例如文件系统、TCP/IP协议栈、图形用户界面(GUI)等。这些中间件能够帮助开发者将精力集中在应用层的开发上，而不必从底层开始构建所有功能。

代码块示例（C语言）：

// 使用HAL库初始化LED灯（GPIO）
void LED_Init(void) {
    __HAL_RCC_GPIOD_CLK_ENABLE(); // 使能GPIOD时钟

    GPIO_InitTypeDef GPIO_InitStruct = {0};
    // 设置GPIO参数
    GPIO_InitStruct.Pin = GPIO_PIN_12; // 选择PD12
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
    GPIO_InitStruct.Pull = GPIO_NOPULL; // 无上下拉
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; // 低速
    HAL_GPIO_Init(GPIOD, &GPIO_InitStruct); // 初始化PD12为输出
}

int main(void) {
    HAL_Init(); // 初始化HAL库
    LED_Init(); // 初始化LED灯
    HAL_GPIO_WritePin(GPIOD, GPIO_PIN_12, GPIO_PIN_SET); // 点亮LED灯

    while(1) {
        // 主循环
    }
}

逻辑分析与参数说明：

在上述代码中，`LED_Init`函数负责初始化连接到GPIOD端口的12号引脚，使其作为输出。使用了`HAL_GPIO_Init`函数配置引脚为推挽输出模式，并点亮了LED。这是利用STM32 HAL库进行外设控制的一个基本示例。在`main`函数中，首先调用`HAL_Init`来初始化HAL库，然后调用`LED_Init`初始化LED灯，最后在主循环中持续使LED保持点亮状态。

# 4. 提升STM32F4编程效率的高级技巧

随着嵌入式系统复杂性的日益增长，提高编程效率成为了系统设计者和开发者必须面对的一个挑战。STM32F4微控制器作为一个高性能的ARM Cortex-M4设备，为提升效率提供了丰富的硬件支持和软件工具。本章节将深入探讨在STM32F4平台上实现高效编程的高级技巧，特别是在内存管理、实时操作系统(RTOS)集成以及性能优化和功耗控制方面。

## 4.1 高效内存管理

内存管理是任何嵌入式系统设计中最为关键的部分之一。不恰当的内存管理会直接导致程序运行不稳定、出现内存泄漏甚至系统崩溃。

### 4.1.1 堆栈使用与内存泄漏预防

在STM32F4平台上，内存分配通常涉及静态和动态两种策略。静态内存分配在编译时就确定了，而动态内存分配则依赖于运行时的堆栈空间管理。堆栈分配不当是内存泄漏的主要原因。因此，合理使用堆栈和预防内存泄漏对于提升程序的稳定性和可靠性至关重要。

int main(void)
{
    int stackVariable;
    char *heapVariable = malloc(sizeof(char));
    // ... 程序的其余部分 ...
    free(heapVariable); // 动态分配的内存需要手动释放
    return 0;
}

在上述代码段中，一个栈上的变量被声明和使用，而一个堆上的变量通过`malloc`函数动态分配。`malloc`之后，`free`是必须的，以避免内存泄漏。在复杂的系统中，忘记释放动态分配的内存是常见的错误。为了预防这种情况，可以使用诸如Valgrind之类的工具进行运行时检测，或者在代码审查时严格检查。

### 4.1.2 静态与动态内存分配策略

静态内存分配（例如全局变量和静态局部变量）在编译时完成，因此它的好处在于确定性，同时也不能动态调整大小。动态内存分配提供了更大的灵活性，但管理起来也更复杂。选择合适的内存分配策略是实现高效内存管理的关键。

#define BUFFER_SIZE 100

static uint8_t staticBuffer[BUFFER_SIZE]; // 静态分配数组

void use_static_buffer()
{
    // 使用静态缓冲区
}

void use_dynamic_buffer()
{
    uint8_t *dynamicBuffer = malloc(BUFFER_SIZE);
    if(dynamicBuffer != NULL) {
        // 使用动态缓冲区
        free(dynamicBuffer); // 使用完毕后释放
    } else {
        // 处理内存分配失败的情况
    }
}

在静态内存分配中，我们定义了一个固定的缓冲区，这在我们需要一个固定大小的缓冲区时非常有用。而在动态内存分配中，我们通过`malloc`创建了一个大小为`BUFFER_SIZE`的缓冲区。使用完后，一定要释放这个缓冲区，以避免内存泄漏。

## 4.2 实时操作系统(RTOS)集成

STM32F4微控制器的性能足以运行实时操作系统，这为提升编程效率和简化程序设计提供了可能。RTOS可以简化任务调度、同步和通信，从而使开发者能专注于应用逻辑的实现。

### 4.2.1 RTOS的基本概念与选择

RTOS是一个专为实时应用设计的操作系统，提供了多任务处理、任务调度、同步和通信机制。选择一个适合STM32F4的RTOS是集成的第一步。常见的RTOS有FreeRTOS、RT-Thread和uC/OS-II等。选择时应考虑其支持的硬件、调度策略、是否开源、社区支持等因素。

// FreeRTOS中创建任务的示例
void Task1(void *pvParameters)
{
    for(;;)
    {
        // 任务1的工作
    }
}

void Task2(void *pvParameters)
{
    for(;;)
    {
        // 任务2的工作
    }
}

int main(void)
{
    // 初始化硬件、外设
    // 启动RTOS调度器
    xTaskCreate(Task1, "Task1", STACK_SIZE, NULL, TASK_PRIORITY, NULL);
    xTaskCreate(Task2, "Task2", STACK_SIZE, NULL, TASK_PRIORITY, NULL);
    vTaskStartScheduler();
    // 如果到达这里，说明调度器启动失败
    while(1);
}

在上述代码中，我们创建了两个任务（Task1和Task2）。任务是RTOS中执行代码的基本单元，通过`xTaskCreate`函数创建，并传入必要的参数，如任务函数、任务名称、堆栈大小、优先级等。然后，通过`vTaskStartScheduler`函数启动RTOS的调度器，之后的任务调度由RTOS内部完成。

### 4.2.2 任务管理与同步机制

在RTOS集成之后，任务管理和同步机制就变得极为重要。任务管理涉及创建、删除、挂起和恢复任务。而同步机制保证了任务之间协同工作，例如互斥量（Mutexes）、信号量（Semaphores）、事件标志（Event Flags）和消息队列等。

// 使用信号量进行任务间同步的示例

SemaphoreHandle_t xSemaphore;

void Task1(void *pvParameters)
{
    while(1)
    {
        // 获取信号量
        if(xSemaphoreTake(xSemaphore, portMAX_DELAY) == pdTRUE)
        {
            // 临界区代码
        }
        // 任务的其余部分
    }
}

void Task2(void *pvParameters)
{
    while(1)
    {
        // 执行需要同步的操作
        // 释放信号量
        xSemaphoreGive(xSemaphore);
    }
}

int main(void)
{
    xSemaphore = xSemaphoreCreateBinary();
    if(xSemaphore == NULL)
    {
        // 信号量创建失败
    }
    // 创建任务
    xTaskCreate(Task1, "Task1", STACK_SIZE, NULL, TASK_PRIORITY, NULL);
    xTaskCreate(Task2, "Task2", STACK_SIZE, NULL, TASK_PRIORITY, NULL);
    // 启动调度器
    vTaskStartScheduler();
    // 如果到达这里，调度器启动失败
    while(1);
}

代码中使用了信号量`xSemaphore`来同步两个任务（Task1和Task2）。`Task1`在执行某些需要同步的代码前必须先获取信号量，而`Task2`在完成相应的操作后会释放信号量。这种机制确保了在多任务环境中资源的安全访问。

## 4.3 性能优化与功耗控制

性能优化和功耗控制是提升STM32F4编程效率的又一关键因素。微控制器的资源有限，包括计算资源、存储资源和能源资源。在保证应用性能的同时，优化代码并降低功耗是提升系统整体效率的有效方式。

### 4.3.1 代码优化技巧

代码优化可以在多个层面进行，包括算法优化、编译器优化、以及手动代码优化。

// 循环展开示例
void arraySum(int* array, int len, int* sum) {
    *sum = 0;
    for (int i = 0; i < len; i += 4) {
        *sum += array[i] + array[i + 1] + array[i + 2] + array[i + 3];
    }
}

int main() {
    int data[100];
    int sum;
    arraySum(data, 100, &sum);
    return 0;
}

在这个例子中，循环展开技术将原本的循环体复制了多次，减少了循环条件判断的次数和循环控制的开销，从而提升了程序的执行效率。

### 4.3.2 功耗管理策略与技巧

功耗管理是嵌入式系统设计中的另一个重要方面，特别是在电池供电的设备中。STM32F4提供了多种低功耗模式，包括睡眠、待机和停止模式。开发者需要根据应用需求，合理地控制CPU的时钟、外设的电源以及中断的使能情况。

// 低功耗模式设置示例
void EnterStopMode(void) {
    // 禁用所有中断（如果需要）
    // 设置系统进入STOP模式
    SCB->SCR |= SCB_SCR_SLEEPDEEP_Msk;
    // 清除pending标志并设置事件，让CPU进入睡眠模式
    __WFI();
}

int main() {
    // 初始化系统
    // ...
    // 根据需要进入STOP模式
    EnterStopMode();
    return 0;
}

在这个函数中，我们通过设置系统控制寄存器`SCR`的`SLEEPDEEP`位，然后执行`WFI`指令来使CPU进入睡眠模式。在特定的应用场景中，这可以大大降低微控制器的功耗。

STM32F4微控制器的高级编程技巧涉及的层面非常广泛，本章节仅列举了提升编程效率的一些高级技巧。通过合理管理内存、集成RTOS以及优化性能与功耗，开发者可以充分利用STM32F4的强大性能，实现更为高效、可靠的嵌入式系统设计。

# 5. STM32F4的应用开发实践

## 5.1 电机控制应用开发

### 5.1.1 电机驱动与控制理论

电机控制是嵌入式系统应用中的一大领域，涵盖了从简单的直流电机到复杂的步进电机和无刷直流电机(BLDC)的控制。了解电机的基本工作原理对于开发高效能的控制程序至关重要。

直流电机是最基本的电机类型，其工作原理是根据右手定则，当电流通过导体时，导体在磁场中会受到力的作用，从而产生旋转运动。传统的直流电机控制一般采用PWM（脉冲宽度调制）信号来调节电机两端的电压，从而控制电机的速度。更高级的控制策略可以使用反馈机制（如编码器）来实现精确的位置和速度控制。

步进电机和BLDC电机由于其控制方式的不同，需要更复杂的驱动和控制算法。步进电机通过一系列的脉冲信号控制其旋转角度，每个脉冲对应一个固定的旋转角度，通过精确的控制脉冲序列可以实现非常精确的位置控制。BLDC电机通常使用电子换向器来控制，通常需要检测转子位置并根据这些信息来切换电流的方向。

### 5.1.2 STM32F4的电机控制实现

利用STM32F4系列微控制器强大的外设功能，可以实现各种电机的精确控制。STM32F4具有定时器、ADC、PWM输出、通讯接口等丰富的外设资源，这些都是实现电机控制所必需的。

例如，要控制一个简单的直流电机，可以使用STM32F4的PWM输出功能。首先需要初始化定时器，设置合适的时钟源和预分频器，然后在输出比较模式下配置PWM通道。下面是一个简单的PWM初始化代码示例：

#include "stm32f4xx.h"

void TIM_PWM_Init(uint32_t timer, uint32_t channel) {
    TIM_OCInitTypeDef  TIM_OCInitStructure;
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;

    // Enable the TIM clock
    if (timer == TIM1) {
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);
    } else if (timer == TIM3) {
        RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
    }
    // ...其它定时器时钟初始化...

    // TIM base configuration
    TIM_TimeBaseStructure.TIM_Period = 999; // PWM频率
    TIM_TimeBaseStructure.TIM_Prescaler = 71; // 预分频器
    TIM_TimeBaseStructure.TIM_ClockDivision = 0;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(timer, &TIM_TimeBaseStructure);

    // PWM1 Mode configuration: Channel1
    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
    TIM_OCInitStructure.TIM_Pulse = 499; // PWM占空比
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
    TIM_OC1Init(timer, &TIM_OCInitStructure);
    TIM_OC1PreloadConfig(timer, TIM_OCPreload_Enable);

    // TIM enable counter
    TIM_Cmd(timer, ENABLE);
}

int main(void) {
    TIM_PWM_Init(TIM3, TIM_Channel_1);
    // ...程序其余部分...
}

代码初始化了定时器和PWM通道，并设置了PWM频率和占空比。需要注意的是，为了达到预期的性能，必须正确配置时钟源和预分频器来获得正确的时钟频率，并且确保使用的通道与具体的硬件连接相匹配。

对于步进电机或BLDC电机的控制，STM32F4提供了更高级的功能，比如通过专用的硬件定时器来实现编码器输入，以及电流控制等功能。

## 5.2 通信协议与网络应用

### 5.2.1 常见通信协议的实现

在嵌入式系统中实现通信协议能够使得设备之间进行数据交换。STM32F4支持多种标准和工业通信协议，包括但不限于UART、SPI、I2C、CAN和USB等。实现这些协议需要深入理解协议的工作原理并合理使用STM32F4的硬件外设。

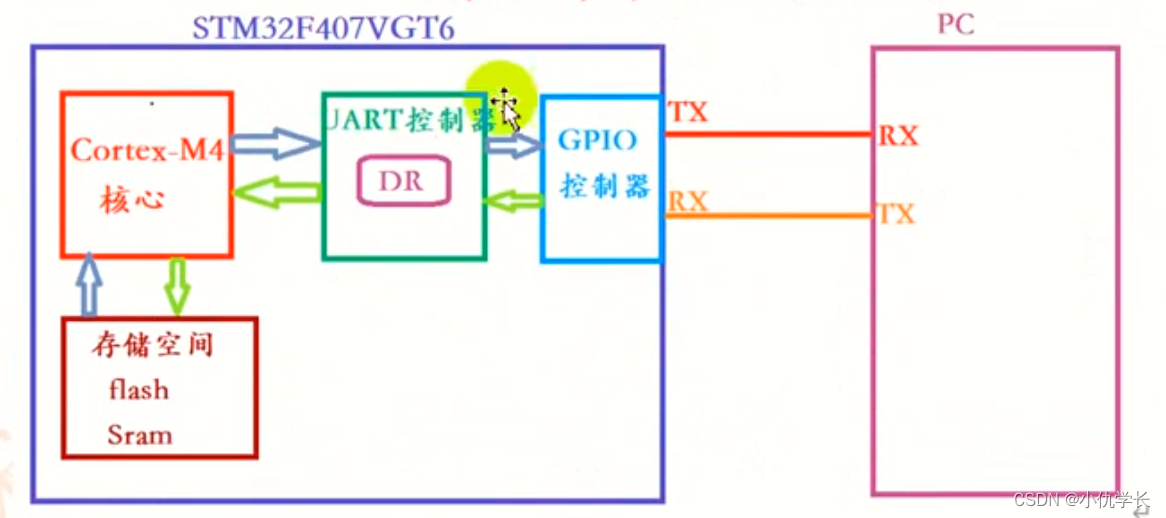

以UART通信为例，UART是一种广泛使用的串行通信协议，主要包含数据发送、接收、校验和控制等操作。STM32F4的UART外设非常灵活，可以配置为不同的波特率、数据位、停止位和校验位。

初始化UART外设可以使用以下代码：

#include "stm32f4xx.h"

void USART2_UART_Init(void) {
    USART_InitTypeDef USART_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    // 打开GPIOA和USART2的时钟
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);

    // 配置USART Tx (PA.2) 为复用推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置USART Rx (PA.3) 为浮空输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // USART 初始化设置
    USART_InitStructure.USART_BaudRate = 9600;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART2, &USART_InitStructure);

    // 启动USART
    USART_Cmd(USART2, ENABLE);
}

int main(void) {
    USART2_UART_Init();
    // ...程序其余部分...
}

### 5.2.2 网络应用的扩展与调试

随着物联网的发展，将STM32F4接入网络环境变得越来越重要。STM32F4通过其以太网MAC外设或者通过支持USB等外设，能够方便地加入到现有网络中。为了实现网络通信，需要使用TCP/IP协议栈。有许多开源TCP/IP协议栈可以用于STM32F4，比如LwIP等。

网络应用的开发和调试比单机应用更为复杂。首先，需要确保硬件连接正确，并且网络接口配置正确。接下来，需要配置网络协议栈，设置IP地址、子网掩码、网关和DNS等参数。

以下是一个使用LwIP协议栈的例子：

#include "lwip.h"
#include "netif/etharp.h"

// 初始化网络接口
void Network_Init(void) {
    ip_addr_t ipaddr, netmask, gateway;

    // 初始化IP地址
    IP4_ADDR(&ipaddr, 192, 168, 1, 10);
    IP4_ADDR(&netmask, 255, 255, 255, 0);
    IP4_ADDR(&gateway, 192, 168, 1, 1);

    // 初始化网络接口
    netif_add(&gnetif, &ipaddr, &netmask, &gateway, NULL, &ethernetif_init, &ethernet_input);
    netif_set_default(&gnetif);

    // 网络接口激活
    if (netif_is_link_up(&gnetif)) {
        netif_set_up(&gnetif);
    }
}

int main(void) {
    Network_Init();
    // ...程序其余部分...
}

其中`gnetif`是一个全局变量，代表一个网络接口，`ethernetif_init`和`ethernet_input`为LwIP提供的初始化和输入函数。在初始化网络接口之后，还需要周期性地调用` ethernetif_input`函数来处理接收到的数据包。

网络应用的调试通常比其他应用更加复杂，因为需要考虑网络延迟、丢包、重传等问题。调试时可以使用Wireshark等网络分析工具来监控和分析网络流量。

随着网络应用的发展，安全性也越来越受到重视。开发者需要了解如何使用SSL/TLS等加密协议来保护数据传输的安全性。此外，还需要关注STM32F4的固件更新机制，确保软件的持续安全性和可靠性。

总结起来，STM32F4在电机控制和网络应用开发方面都提供了强大的支持。通过学习电机控制理论，结合STM32F4的PWM等功能，可以实现高性能的电机控制。而对于网络应用，通过合理使用STM32F4的网络功能和TCP/IP协议栈，可以快速将设备接入到网络中，并进行稳定的数据通信。在实现这些功能的过程中，开发者需要注意硬件连接、外设初始化、协议栈配置等关键步骤，并在调试过程中使用各种工具确保功能的正确性和系统的稳定性。

# 6. STM32F4开发的调试与测试

在嵌入式系统开发中，调试和测试是确保产品稳定性和性能的关键环节。STM32F4作为一款功能强大的微控制器，拥有多种调试和测试工具来帮助开发者在开发过程中及时发现和解决问题。

## 6.1 调试工具与环境搭建

调试是开发过程中不可或缺的一部分，它涉及到代码的逐行检查、变量的观察、断点的设置以及寄存器级别的操作。STM32F4系列微控制器支持JTAG和SWD（Serial Wire Debug）两种调试接口。

### 6.1.1 JTAG/SWD调试接口的应用

JTAG（Joint Test Action Group）是业界标准的调试接口。它通过一组专用的引脚提供与微控制器的接口，允许调试器控制芯片的运行、读写内存和寄存器以及设置断点。

- **引脚说明**：JTAG接口一般包括TCK（时钟线）、TDI（数据输入）、TDO（数据输出）、TMS（模式选择）和TRST（复位）五个引脚。
- **调试操作**：使用JTAG接口，开发者可以通过JTAG调试器进行程序加载、单步执行、变量检查、内存映射查看等操作。

SWD是一种简化版的调试接口，只需要两根数据线和一根时钟线，分别是SWDIO、SWCLK和GND，它在不牺牲调试能力的前提下，减少了引脚的数量。

- **SWD优势**：SWD接口在物理上更加紧凑，尤其适合于那些引脚资源宝贵的微控制器系统。
- **调试操作**：SWD接口兼容JTAG的调试操作，但需要相应的转换器，如ST-Link，才能实现与调试器的连接。

### 6.1.2 调试环境配置与使用技巧

调试环境的配置对于提高调试效率至关重要。一个典型的STM32F4调试环境通常包括调试器硬件、调试软件以及目标硬件设备。

- **调试器硬件**：例如ST-Link/V2是ST官方提供的调试器硬件，兼容STM32全系列微控制器。
- **调试软件**：比如ST-Link Utility、Keil MDK、IAR Embedded Workbench等都支持与STM32F4系列的调试。
- **目标硬件设备**：这是开发者实际开发的产品板，需要正确连接调试器硬件，确保调试器能够与之通信。

调试环境配置完成后，以下是一些提高调试效率的使用技巧：

- **使用断点**：合理设置断点能够快速定位代码中的问题点。
- **内存和寄存器监控**：实时查看变量和寄存器的值，有助于理解程序运行状态。
- **性能分析器**：使用调试器中的性能分析工具来分析代码执行的时间和效率。
- **硬件调试与仿真**：结合硬件状态来调试代码，提高调试的准确性。

## 6.2 测试策略与自动化测试

随着软件规模的增长，手动测试变得越来越低效，因此自动化测试变得十分必要。测试不仅验证功能的正确性，还有助于发现潜在的性能问题和稳定性问题。

### 6.2.1 单元测试与集成测试

单元测试是对代码中的最小可测试部分进行检查和验证的过程。单元测试通常由开发者编写，目的是确保每一个独立单元按照预期工作。

- **测试框架**：例如使用ARM CMSIS库中的测试框架，可以方便地对微控制器相关的软件单元进行测试。
- **测试用例**：为每个函数编写测试用例，确保函数的各个分支都能被执行到。

集成测试关注多个单元组件之间的交互，确保它们能够协同工作。对于STM32F4这样的微控制器来说，集成测试也包括硬件与软件之间的交互。

- **接口测试**：测试微控制器的外设接口，如GPIO、UART、I2C等。
- **子系统测试**：例如测试ADC的转换精度、DAC的输出质量，以及定时器的计时准确性等。

### 6.2.2 自动化测试框架的应用与实现

自动化测试框架可以提高测试效率，减少重复性工作，并确保测试的一致性和可靠性。在STM32F4开发中，自动化测试通常涉及以下步骤：

- **测试环境搭建**：设置自动化测试环境，包括测试服务器、编译器、调试器以及与硬件通信的接口。
- **测试脚本编写**：使用Python、Shell脚本或者其他自动化工具编写测试脚本。
- **测试执行与报告**：执行测试脚本，并生成测试报告，报告中应包含测试结果和可能的问题点。

一个自动化测试流程可能如下图所示：

graph LR
    A[开始] --> B[编译测试代码]
    B --> C[加载测试程序]
    C --> D[运行测试用例]
    D --> E[收集测试结果]
    E --> F{检查测试通过否?}
    F --> |是| G[生成测试报告]
    F --> |否| H[记录错误并通知开发者]
    G --> I[结束测试流程]
    H --> I

通过这一系列步骤，STM32F4开发中的调试和测试环节被系统化地组织起来，大大提高了开发效率和产品质量。
