MSP430单片机低功耗设计秘籍:延长电池寿命,让单片机更持久

发布时间: 2024-07-09 04:58:05 阅读量: 78 订阅数: 52
PDF

基于MSP430单片机的超低功耗电子温度计的设计

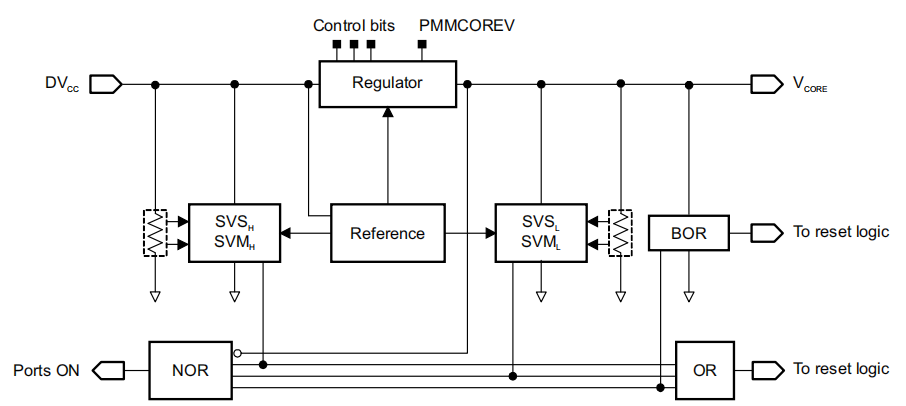

![MSP430单片机低功耗设计秘籍:延长电池寿命,让单片机更持久](https://img-blog.csdnimg.cn/20210214141745542.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzEwNjkz,size_16,color_FFFFFF,t_70) # 1. MSP430单片机低功耗设计概述 MSP430单片机以其超低功耗特性而闻名,广泛应用于电池供电设备和物联网设备中。本节将概述MSP430单片机的低功耗设计原理,包括功耗模型分析、功耗优化策略和低功耗模式。 **功耗模型分析** MSP430单片机的功耗主要由以下因素决定: * **时钟频率:**时钟频率越高,功耗越大。 * **外围设备:**不同外围设备的功耗差异很大,例如,ADC和UART的功耗高于GPIO。 * **代码执行:**代码执行也会消耗功耗,特别是浮点运算和分支指令。 **功耗优化策略** 为了优化MSP430单片机的功耗,可以采用以下策略: * **降低时钟频率:**在不影响系统性能的情况下,尽可能降低时钟频率。 * **关闭未使用外围设备:**关闭不需要的外围设备,以减少功耗。 * **优化代码:**使用汇编语言或C语言优化代码,减少指令数量和分支指令。 # 2. 低功耗设计理论 ### 2.1 低功耗设计原理 #### 2.1.1 功耗模型分析 MSP430单片机的功耗主要由以下几个部分组成: - **动态功耗:**由时钟频率、电压和电容负载共同决定。动态功耗与时钟频率成正比,与电压平方成正比。 - **静态功耗:**由漏电流和保持电路功耗组成。静态功耗与温度和工艺有关。 - **外设功耗:**由外设的时钟频率、电压和电容负载共同决定。 功耗模型可以表示为: ``` P = P_dynamic + P_static + P_peripheral ``` 其中: - `P_dynamic`:动态功耗 - `P_static`:静态功耗 - `P_peripheral`:外设功耗 #### 2.1.2 功耗优化策略 根据功耗模型,功耗优化策略主要有以下几个方面: - **降低时钟频率:**降低时钟频率可以有效降低动态功耗。 - **降低电压:**降低电压可以有效降低动态功耗和静态功耗。 - **减少电容负载:**减少电容负载可以有效降低动态功耗。 - **优化外设使用:**合理使用外设,降低外设功耗。 ### 2.2 低功耗模式 MSP430单片机提供多种低功耗模式,以满足不同的应用需求。 #### 2.2.1 主动模式 主动模式是MSP430单片机的正常工作模式。在主动模式下,CPU和所有外设均处于工作状态。 #### 2.2.2 低功耗模式 低功耗模式是MSP430单片机的一种低功耗模式。在低功耗模式下,CPU进入睡眠状态,而外设可以继续工作。 #### 2.2.3 休眠模式 休眠模式是MSP430单片机的一种更低功耗模式。在休眠模式下,CPU和所有外设均进入睡眠状态,只有实时时钟和看门狗定时器继续工作。 | 模式 | CPU状态 | 外设状态 | 功耗 | |---|---|---|---| | 主动模式 | 工作 | 工作 | 最高 | | 低功耗模式 | 睡眠 | 可工作 | 中等 | | 休眠模式 | 睡眠 | 睡眠 | 最低 | **表格
