威纶通触摸屏与S7-1200通信必学秘籍:实现无缝连接与性能提升
发布时间: 2024-12-02 15:34:25 阅读量: 8 订阅数: 8

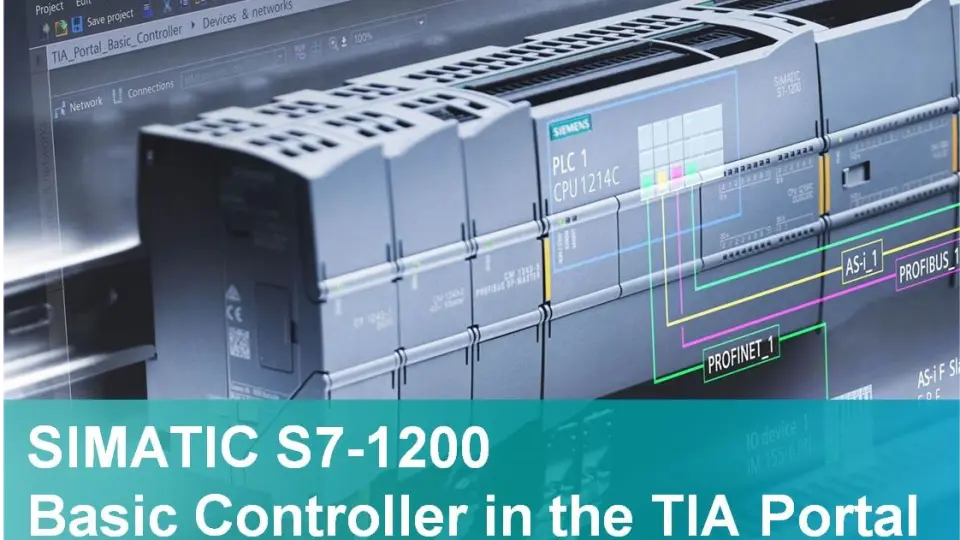

![威纶通触摸屏与S7-1200通信示例](https://i2.hdslb.com/bfs/archive/438059c62fc3f37654e9297ddfa41abd41c6f01b.png@960w_540h_1c.webp)
参考资源链接:[威纶通触摸屏与S7-1200标签通信(符号寻址)步骤详解](https://wenku.csdn.net/doc/2obymo734h?spm=1055.2635.3001.10343)
# 1. 威纶通触摸屏与S7-1200通信基础
在自动化控制系统中,威纶通触摸屏与西门子S7-1200 PLC的通信是实现人机交互与设备控制的重要环节。本章节将为读者提供基础的通信知识,帮助理解如何在两个设备之间建立通信连接,并为进一步的学习和应用打下坚实的基础。
## 1.1 通信概述
在开始之前,我们需要明确通信的含义。在工业环境中,通信通常指的是通过特定的硬件和协议,在自动化设备之间交换信息。威纶通触摸屏通常作为人机界面(HMI),而S7-1200 PLC则作为控制中心,二者协同工作,完成自动化任务。
## 1.2 设备角色和功能
**威纶通触摸屏**:它提供了一个图形界面,操作者可以通过它监视和控制生产线。触摸屏发送指令到PLC,并显示PLC返回的数据。
**S7-1200 PLC**:作为执行单元,它接收来自触摸屏的指令,并根据这些指令控制工业设备。同时,它也会将设备状态信息反馈给触摸屏。
## 1.3 通信流程的初步了解
通信流程大致分为几个步骤:首先是设备之间的物理连接,然后是通过特定协议进行数据的发送和接收。在触摸屏和PLC的场景下,通常需要进行IP地址的设置,以及数据地址的映射,以便双方能识别和交换数据。
以上是对威纶通触摸屏与S7-1200 PLC通信基础的概述。接下来的章节我们将深入探讨具体的通信协议和网络设置,以及如何在实际应用中实现和优化通信。
# 2. 通信协议和网络设置
## 2.1 了解通信协议基础
### 2.1.1 常见工业通信协议概述
在工业自动化领域,通信协议是确保不同设备间能够互相理解和交换信息的关键。协议定义了数据的格式、传输速率、同步方式以及错误检测与处理机制。工业通信协议的设计通常要考虑到实时性、可靠性、安全性和易用性等因素。
常见的工业通信协议包括Modbus、Profibus、Profinet、EtherNet/IP和OPC UA等。例如,Modbus是一种广泛使用的串行通信协议,支持多种物理层和网络层的配置。而Profinet和EtherNet/IP则是基于以太网技术,支持实时工业以太网通信。OPC UA(统一架构)则提供了一种跨平台、跨语言、具有高安全性的通信解决方案。
在选择合适的通信协议时,需要考虑设备的兼容性、项目的具体需求、成本以及预期的系统扩展性。例如,在一个基于S7-1200 PLC的自动化控制系统中,可能会选择Profibus或Profinet作为主站和从站设备之间的通信协议。
### 2.1.2 S7-1200支持的通信协议
西门子S7-1200 PLC是中小型自动化解决方案中的佼佼者。其支持多种通信协议,包括但不限于:
- **Profinet**: 这是一种适用于自动化环境的工业以太网标准,提供了设备之间的实时数据交换能力,广泛应用于复杂的自动化网络中。
- **Profibus**: 作为Profinet的前身,Profibus依然在一些传统场合中被使用。它支持主从通信模式,并且在许多老的自动化项目中仍然占据一席之地。
- **Modbus TCP**: 作为一种开放标准的通信协议,Modbus TCP被广泛地应用于不同品牌的设备之间的通信。
在实现通信时,还需要考虑到协议的配置细节,如IP地址、端口号、设备ID等,以确保数据正确无误地在设备间传输。对于S7-1200 PLC,这些配置通常在TIA Portal中通过图形化界面完成。
## 2.2 网络配置要点
### 2.2.1 网络接口和参数配置
在通信网络的搭建过程中,网络接口和参数的配置是非常关键的一环。这涉及到硬件的物理连接以及网络参数的软件设置。
在硬件连接方面,需要确保每个设备的网络接口(如以太网端口)已经正确连接到网络,并且物理层面无损坏。常见的连接介质有双绞线、光纤等。对于以太网连接,还需要考虑接口的速度和双工模式设置。
在软件配置方面,需要为每个设备分配正确的IP地址,同时配置子网掩码、默认网关以及DNS等。网络参数需要根据实际网络环境来配置。例如,在使用Profinet网络时,可能还需要配置设备名称、设备ID等特定于协议的参数。
### 2.2.2 子网划分与路由设置
为了确保网络通信的效率和稳定性,合理地划分子网和配置路由是不可或缺的。子网划分可以有效地隔离网络流量,提高网络性能。路由设置则确保了不同子网之间的数据能够正确地进行交换。
在网络设计时,工程师需要根据网络的大小和预期的流量来决定子网的划分策略。较小的子网可以减少广播流量,提高网络效率;而较大的子网则有利于简化路由配置。路由设置通常在路由器或交换机上进行配置,以确保不同子网间的数据能够正确、高效地传递。
在网络规划阶段,建议使用网络规划工具,如 Cisco 的 Packet Tracer 或 GNS3,来模拟和验证网络的连通性。通过这些工具,可以有效地检测出潜在的网络问题,并在实际部署前做出调整。
## 2.3 硬件连接的优化
### 2.3.1 线缆选择和接线方法
在硬件连接中,线缆的选择和正确的接线方法对于确保通信的稳定性和可靠性至关重要。选用合适的线缆可以防止信号衰减和干扰,而良好的接线习惯则能避免接触不良等问题。
对于工业控制网络,通常使用屏蔽双绞线或光纤来实现长距离稳定传输。屏蔽线缆能够有效屏蔽电磁干扰,适用于较为复杂的工业现场环境。光纤则在数据传输速率和抗干扰能力上更胜一筹,但在弯曲半径和接续方面要求更为严格。
在接线时,需要遵循制造商的接线指南,确保接线准确无误。错误的接线可能导致通信故障,甚至损坏设备。对于接线端子,建议使用螺丝刀等专用工具进行紧固,以确保良好的接触。
### 2.3.2 信号干扰的预防措施
在通信过程中,信号干扰是一个常见问题。干扰可能来源于电磁干扰、串扰或接地回路等问题,从而影响数据的正确传输。因此,在设计通信网络时,必须采取相应的预防措施。
- **电磁干扰(EMI)**: 通过使用屏蔽线缆、滤波器和正确接地等措施,可以有效降低电磁干扰的影响。
- **串扰**: 在布线时,确保信号线与干扰源距离适当,同时避免平行布线过长,可以减少串扰。
- **接地回路**: 正确的接地可以避免形成环路,从而减少接地回路带来的干扰问题。
在实际操作中,工程师应该根据具体的环境和条件来采取适当的预防措施,确保通信网络的稳定运行。
> 需要注意的是,在配置网络和进行硬件连接时,除了遵循上述通用原则外,还应参考特定设备的技术手册和行业最佳实践。这样,可以进一步提高系统的稳定性和可靠性,同时最大限度地减少可能出现的问题。
# 3. 威纶通触摸屏与S7-1200的通信实现
## 3.1 触摸屏与PLC的基本连接
### 3.1.1 连接前的准备工作
在开始进行硬件连接之前,确保所有的组件和工具都已准备就绪。威纶通触摸屏作为HMI(Human-Machine Interface)组件,需要与西门子S7-1200 PLC进行物理连接以实现数据的交换和监控。准备工作包括:
- 验证威纶通触摸屏和S7-1200 PLC模块是否完好无损,确保没有物流运输中造成的损害。
- 准备适用的通信线缆,通常是工业以太网线(例如:工业用以太网线)或PROFIBUS/PROFINET线缆。
- 确认所需软件工具是否齐全,如编程软件(TIA Portal)和触摸屏配置软件。
- 仔细阅读威纶通触摸屏和S7-1200的用户手册,熟悉其特定的连接要求和接口说明。
### 3.1.2 硬件连接步骤详解
在硬件连接部分,以下是将威纶通触摸屏连接到S7-1200 PLC的详细步骤:
1. **关断电源**:在进行任何物理连接前,确保关闭威纶通触摸屏和S7-1200 PLC的电源,以避免造成电气损伤。
2. **接线**:根据设备手册,将以太网线缆的一端连接到触摸屏的以太网接口,另一端连接到S7-1200 PLC的相应接口。如果使用的是PROFINET通信,则需将对应的PROFINET线缆接好。
3. **电源连接**:完成信号线连接后,可以重新开启S7-1200 PLC的电源,然后逐步开启触摸屏及其他相关设备的电源。
4. **检查连接状态**:开启设备后,应检查各个设备指示灯的状态,确保信号传输正常。
```mermaid
flowchart LR
A[关闭触摸屏与PLC电源] --> B[接通信号线]
B --> C[开启S7-1200 PLC电源]
C --> D[逐步开启其他设备电源]
D --> E[检查连接状态]
```
## 3.2 软件通信配置
### 3.2.1 触摸屏项目中PLC设备的添加
在触摸屏项目配置软件中添加S7-1200 PLC设备,需要遵循以下步骤:
1. 打开威纶通触摸屏配置软件,创建新项目或打开现有项目。
2. 在设备管理器中,选择添加新设备,并在设备列表中找到S7-1200 PLC型号。
3. 填写PLC设备的相关参数,如IP地址和设备名称。
4. 配置通信端口和速率,这应与S7-1200 PLC的设置相匹配。
5. 确认添加后,保存配置并进行必要的编译或下载。
```markdown
| 参数名称 | 参数描述 | 允许设置 |
| --- | --- | --- |
| 设备型号 | S7-1200 PLC型号 | 例如:CPU 1214C |
| IP地址 | PLC的网络配置IP地址 | 根据实际网络环境设置 |
| 设备名称 | 在触摸屏软件中识别的名称 | 任意字符和数字组合 |
```
### 3.2.2 PLC数据的读取和写入配置
在威纶通触摸屏项目中,配置数据读取和写入的步骤如下:
1. 在触摸屏项目中,找到并打开PLC数据管理界面。
2. 设置需要读写的PLC内存地址和类型,例如:DB块,输入/输出地址等。
3. 设置数据读写的触发条件,可以是定时轮询,也可以是特定事件触发。
4. 配置数据映射到触摸屏的相应控件上,如按钮、文本框或指示灯等。
5. 完成配置后,编译项目并下载到触摸屏进行测试。
```markdown
| 数据类型 | PLC内存地址 | 触摸屏控件 | 触发条件 |
| --- | --- | --- | --- |
| 整型 | DB1.DBW0 | 控件A | 定时轮询 |
| 字符串 | DB2.DBD0 | 控件B | 事件触发 |
```
## 3.3 实践中的故障排除
### 3.3.1 常见通信错误分析
在实际应用中,经常遇到的通信错误及其原因分析如下:
- **连接故障**:检查物理连接是否正确,接口是否损坏,网络参数配置是否一致。
- **通信协议不匹配**:确认触摸屏和PLC的通信协议设置是否一致,例如是否均为TCP/IP。
- **数据格式或地址错误**:检查数据读写的内存地址和数据格式设置是否正确。
- **权限设置问题**:确保PLC的访问权限设置正确,允许触摸屏进行读写操作。
- **硬件或软件故障**:排查硬件故障或软件配置错误,以及软件版本兼容性问题。
### 3.3.2 故障诊断和处理流程
在发生通信错误时,应按照以下流程进行故障诊断和处理:
1. **检查指示灯和错误代码**:观察触摸屏和PLC的指示灯状态,查找错误代码并根据手册进行解读。
2. **软件诊断**:使用PLC和触摸屏的配置软件进行在线诊断,查看错误日志和通信状态。
3. **硬件测试**:使用万用表等工具测试硬件连接的连通性,检查接口是否完好。
4. **逐步排查**:按照通信链路从触摸屏到PLC的顺序,逐一排查每个环节,确定故障点。
5. **咨询专业人士**:如果以上步骤都无法解决问题,应考虑咨询生产商或专业人士进行协助。
通过上述步骤,可以有效地诊断和处理在威纶通触摸屏与S7-1200 PLC通信中出现的常见问题。
# 4. 性能优化与高级应用
## 4.1 通信性能的监测与调整
在自动化系统中,实时监测通信状态和性能调整是确保系统稳定运行的关键。由于工业现场环境的复杂性,通信过程可能会受到各种干扰,因此对通信性能的持续监控是必不可少的。
### 4.1.1 实时监测通信状态
实时监测通信状态,可以帮助工程师及时发现和解决问题。在威纶通触摸屏与S7-1200 PLC的通信中,可以通过触摸屏的通信状态显示功能来监控。这通常涉及到触摸屏上显示的连接状态指示灯或者通过触摸屏软件查看实时的通信日志。
在S7-1200 PLC侧,我们可以使用TIA Portal软件进行实时监控。下面是一个通过TIA Portal软件监控S7-1200 PLC通信状态的基本代码示例:
```plaintext
// 通过TIA Portal软件监控S7-1200 PLC通信状态的示例代码块
// 假设使用的是DB1存储区作为通信监控的标志区
// DB1.DBX0.0为通信正常标志位,DB1.DBX0.1为通信错误标志位
// 读取通信状态示例
Network 1
// 读取通信正常标志位
L DB1.DBX0.0
// 将标志位的值存储到某一个字节中,例如MW100
T MW100
Network 2
// 读取通信错误标志位
L DB1.DBX0.1
// 将标志位的值存储到某一个字节中,例如MW102
T MW102
```
在上述代码块中,我们使用了S7-1200的内存映射区来展示如何读取通信状态。实际应用中,这些操作通常由触摸屏的内置监控功能或者特定的监控软件来实现。
### 4.1.2 通信速率和数据完整性的优化
通信速率和数据完整性对于保证自动化系统的高效和稳定运行至关重要。为了提升通信速率,可以尝试以下几个优化措施:
- **减少数据包大小**:通过只传输必要的数据,可以减少通信负担。
- **调整通信频率**:根据实际需要,适当降低或提升数据更新频率。
- **使用更高效的通信协议**:例如Profinet相比于传统的MPI协议在速度上通常会有显著提升。
而针对数据完整性的优化,则可以考虑以下方法:
- **数据校验**:加入校验和机制,确保数据在传输过程中未被篡改。
- **超时和重传机制**:当通信超时或失败时,系统可以自动进行数据重传。
以下是实现数据校验和超时重传机制的基本代码逻辑:
```plaintext
// 数据校验机制示例代码块
// 假设我们有数据块DB2,其中DB2.DBX1.0是校验和位
Network 1
// 读取数据块DB2
L DB2
// 计算校验和,并将其与DB2.DBX1.0做比较
// 如果校验失败,则执行错误处理逻辑
// 具体逻辑根据实际情况编写,这里省略
// 超时重传机制示例代码块
// 使用计时器来检查通信是否超时,如果超时则重发数据
Network 2
// 如果发生超时,触发重发机制
// 重发逻辑根据实际通信协议和需求编写
// 具体实现方法省略
```
在上述代码块中,我们展示了如何通过编程方式实现数据校验和超时重传机制。实际应用中,这些功能可能需要结合PLC的高级功能块或者触摸屏软件的内置机制来实现。
## 4.2 高级功能的实现
随着自动化系统的日益复杂化,对于高级功能的需求也越来越多,如动态数据交换和远程监控等。
### 4.2.1 实现动态数据交换
动态数据交换(DDE)是一种在不同软件应用程序之间共享数据的技术。在威纶通触摸屏与S7-1200 PLC之间,可以通过设置专门的数据块来进行DDE通信。
### 4.2.2 触摸屏远程监控PLC实例
触摸屏远程监控PLC可以在设备维护、故障诊断等环节提供极大的便利。通过威纶通触摸屏与S7-1200 PLC的远程连接功能,可以实现对PLC运行状态的实时监控和控制。
## 4.3 安全性提升策略
在现代工业控制系统中,安全性是必须考虑的一个重要因素。数据加密和认证机制可以防止未授权访问和数据泄露。
### 4.3.1 数据加密和认证机制
数据加密用于保护通信数据不被拦截和篡改。认证机制则确保只有授权的设备才能访问系统。
### 4.3.2 防御网络攻击的措施
在工业自动化领域,遭受网络攻击的风险正在增加。采取防御措施,比如防火墙的设置、定期的安全审计等,对于确保系统的安全稳定运行至关重要。
# 5. 案例分析与实战演练
在本章节中,我们将深入探讨威纶通触摸屏与S7-1200 PLC在实际应用中的案例,并通过实战演练来加深理解。通过实例学习,可以更好地掌握前面章节中提到的理论知识,并了解它们在现实世界中的应用方式。
## 5.1 典型应用案例解析
### 5.1.1 制造执行系统(MES)中的应用
制造执行系统(MES)是一种用来管理生产操作的软件系统,旨在确保生产过程的透明度。在MES中,威纶通触摸屏与S7-1200 PLC的结合被广泛应用于实时数据采集、监控生产流程以及质量控制。
以一个汽车零部件生产企业的MES系统为例,触摸屏被安装在生产线的不同站点,用于显示生产状态和相关参数。PLC负责实时监控和控制生产线上的各种机械装备,如装配机器人、输送带等。触摸屏通过工业以太网与PLC进行通信,获取设备状态信息,并向PLC发送控制指令,实现了生产过程的动态跟踪和快速调整。
### 5.1.2 工业自动化流水线的通信集成
自动化流水线是工业4.0中不可或缺的一部分,其核心在于信息的实时交互和设备的精准控制。威纶通触摸屏和S7-1200 PLC在自动化流水线中扮演着重要的角色,一个具体的应用案例是饮料灌装生产线。
在该案例中,PLC负责控制灌装机、清洗机等设备的运行状态,并对温度、压力等重要参数进行监测和调整。触摸屏则用来显示生产数据、报警信息,并可作为操作员控制界面,对PLC进行参数设置和流程控制。
## 5.2 实战演练
### 5.2.1 实际操作流程演示
为了帮助理解实际操作流程,我们通过一个简单的例子来展示整个通信过程。假设我们需要通过威纶通触摸屏来监控一个由S7-1200 PLC控制的电机启动/停止状态。
1. **初始化设置**:首先确保触摸屏与PLC已在同一网络中,并配置好IP地址。
2. **创建项目**:在威纶通触摸屏软件中创建一个新项目,并配置PLC设备。
3. **设计界面**:添加按钮元件,分别用于启动和停止电机。
4. **编写逻辑**:编写触摸屏的脚本逻辑,使得按钮动作能够转化为PLC相应的输入信号。
以下是该操作过程的伪代码:
```mermaid
graph LR
A[开始] --> B[启动触摸屏项目]
B --> C[添加PLC设备]
C --> D[设计按钮界面]
D --> E[编写控制脚本]
E --> F[测试通信]
F --> G[电机启动]
```
### 5.2.2 案例总结与经验分享
在进行实际操作时,通信的稳定性和响应速度至关重要。为确保最佳的通信效果,需要特别注意以下几个方面:
- 网络环境的稳定性和带宽,确保数据传输无延迟;
- PLC程序设计的优化,减少不必要的数据包传输;
- 触摸屏界面的逻辑简化,提高操作效率和响应速度。
在故障排查时,应首先检查网络连接,确认PLC和触摸屏是否能够正常通信。再通过触摸屏软件的调试工具查看通信状态和实时数据。如果问题依旧存在,可能需要检查PLC程序或触摸屏脚本。
通过这样的案例分析和实战演练,我们可以更加深刻地理解威纶通触摸屏与S7-1200 PLC通信的具体应用场景,并在实际工作中有效地运用。
