# 1. Nastran 2018疲劳分析概述

## 1.1 疲劳分析在工程中的重要性
疲劳分析是现代工程设计中不可或缺的一部分，尤其对于承载重复载荷的结构部件而言，如航空、汽车和工业机械等领域。疲劳破坏往往在没有明显征兆的情况下发生，可能导致灾难性的后果。因此，准确预测构件在特定工作条件下的疲劳寿命对于确保结构的安全性和可靠性至关重要。

## 1.2 Nastran 2018在疲劳分析中的作用

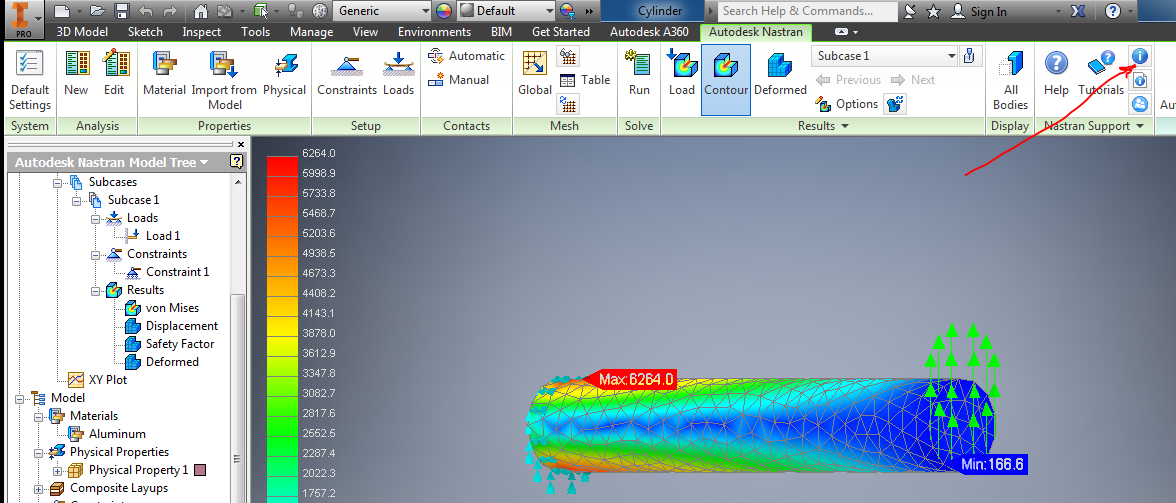

Nastran是全球广泛认可的结构分析软件，其2018版本强化了疲劳分析能力。通过该软件，工程师可以模拟实际工况，进行疲劳寿命预测，并对潜在的薄弱环节进行优化设计。Nastran 2018的疲劳分析工具包括多种方法，能够适应不同的工程需求和复杂的疲劳问题。

# 2. ```
# 第二章：疲劳分析理论基础

## 2.1 疲劳分析的基本概念

### 2.1.1 疲劳破坏机理

疲劳破坏是指材料或构件在反复或循环载荷作用下，出现的结构性能逐渐降低，最终导致断裂的现象。与一次性过载导致的破坏不同，疲劳破坏涉及材料的微观结构变化，如滑移、位错的累积，以及裂纹的形成和扩展。疲劳破坏过程通常可以分为三个阶段：裂纹的成核、裂纹的扩展、断裂阶段。

从微观角度来看，疲劳破坏与材料中的晶体缺陷、夹杂、晶粒边界和相界面等因素有关。当外部载荷导致这些微观结构缺陷发生局部塑性变形时，就会形成微裂纹。随着循环次数的增加，微裂纹逐渐扩展，最终穿透整个截面，造成宏观断裂。

为了更深入理解疲劳破坏，需要引入以下概念：

- 循环应力（应力循环）：指的是载荷在一定周期内变化的模式，包括正负应力值及其循环次数。
- 应力范围：在应力循环中，最大应力与最小应力的差值。
- 平均应力：在一个循环周期中最大和最小应力的平均值。

### 2.1.2 疲劳载荷的分类

疲劳载荷根据其特性可以分为几种类型，主要分类包括：

- **恒幅疲劳载荷**：指在一个循环周期中，应力值大小和方向都保持不变的载荷。
- **变幅疲劳载荷**：指在一个循环周期中，应力值大小或方向会发生变化的载荷。
- **随机疲劳载荷**：指载荷的变化不遵循一定的规律，具有一定的随机性，比如交通工具在行驶过程中遇到的路面不平度引起的载荷。

不同的疲劳载荷类型对材料的疲劳破坏过程有不同的影响。恒幅疲劳载荷比较简单，易于分析；而变幅疲劳载荷和随机疲劳载荷由于其复杂性，通常需要借助统计学和概率论的方法来进行评估。

在进行疲劳分析时，疲劳载荷的分类对选择分析方法和工具具有重要的指导作用。例如，在Nastran 2018中，对于变幅疲劳和随机疲劳载荷，就需要使用到特定的分析模块和功能。

## 2.2 疲劳寿命预测方法

### 2.2.1 S-N曲线法

S-N曲线，又称为Wöhler曲线，是描述材料在不同应力水平下可承受的循环次数（寿命）的曲线。S代表应力（Stress），N代表循环次数（Number of cycles）。S-N曲线通常呈现为应力水平越高，能承受的循环次数越少的趋势。

使用S-N曲线法预测疲劳寿命需要进行以下步骤：

1. **获取材料的S-N曲线数据**：可通过试验得到或从材料手册中查询。
2. **确定设计应力范围**：根据实际工程载荷计算应力范围。
3. **循环次数的估计**：通过线性损伤累积法则，结合S-N曲线，计算出在特定应力水平下，构件的预期寿命。

值得注意的是，S-N曲线法通常适用于高周疲劳，即在高应力水平下，经过较少的循环次数就会发生破坏的情况。对于低周疲劳或变幅疲劳的情况，该方法的适用性会受到限制。

### 2.2.2 应力应变分析方法

应力应变分析方法是基于材料局部应力应变响应的分析，通过预测材料在循环载荷下的局部塑性变形来评估疲劳寿命。该方法通常适用于低周疲劳，即在应力水平较低，但应变变化较大，循环次数相对较多的情况下。

主要步骤包括：

1. **确定应力应变响应**：通过有限元分析计算得到构件在循环载荷下的应力应变响应。
2. **损伤参数的计算**：常见的损伤参数有塑性应变能密度、应变幅值、应力幅值等。
3. **寿命估算**：利用上述损伤参数结合疲劳损伤模型（如Coffin-Manson方程）来估算疲劳寿命。

### 2.2.3 损伤容限理论

损伤容限理论关注的是材料在已经出现裂纹后，仍然能够保持结构完整性的能力。该方法基于裂纹扩展速率与应力强度因子范围之间的关系，通过检测裂纹的扩展速率来预测剩余寿命。

关键步骤包括：

1. **裂纹检测**：确定起始裂纹的长度。
2. **裂纹扩展速率的计算**：根据巴黎定律或其他经验公式，计算裂纹在不同载荷下的扩展速率。
3. **寿命估算**：结合裂纹扩展速率和设计寿命，估计剩余寿命。

损伤容限理论在航空结构设计中得到了广泛应用，因为飞行器在服役过程中可能会产生无法避免的小裂纹，而该理论提供了对这些小裂纹进行监控和评估的科学依据。

## 2.3 疲劳裂纹扩展理论

### 2.3.1 Paris定律

疲劳裂纹扩展速率通常使用Paris定律进行描述，该定律表达式为：

\[ \frac{d a}{d N} = C (\Delta K)^m \]

其中，\( \frac{da}{dN} \) 是裂纹扩展速率，\( \Delta K \) 是应力强度因子范围，\( C \) 和 \( m \) 是材料常数。

Paris定律表明，裂纹扩展速率与应力强度因子范围的关系为幂律关系，其物理意义是：在一定的应力强度因子范围内，裂纹扩展速率随着应力强度因子范围的增大而加快。

### 2.3.2 裂纹扩展速率的影响因素

裂纹扩展速率受多种因素的影响，主要包括：

- 材料类型：不同的材料具有不同的疲劳裂纹扩展特性。
- 环境因素：腐蚀、温度等环境因素会影响裂纹的扩展速率。
- 循环载荷的特性：如载荷的大小、频率、波形、均值和变化速率等。
- 初始裂纹的形状和大小：起始裂纹的几何特征会对裂纹扩展产生影响。

在进行疲劳裂纹扩展分析时，需要综合考虑上述因素，以确保分析结果的准确性。Nastran 2018等先进的有限元分析软件可以模拟这些复杂的裂纹扩展过程，为工程师提供评估和优化结构设计的有力工具。

至此，我们已经介绍了疲劳分析理论基础中关于疲劳破坏机理、疲劳载荷分类以及疲劳寿命预测方法的基本概念和应用方法。在接下来的章节中，我们将深入探讨Nastran 2018中疲劳分析模块的详细介绍、操作方法和实践案例。

# 3. Nastran 2018中的疲劳分析工具

## 3.1 疲劳分析模块的介绍

### 3.1.1 模块的主要功能
