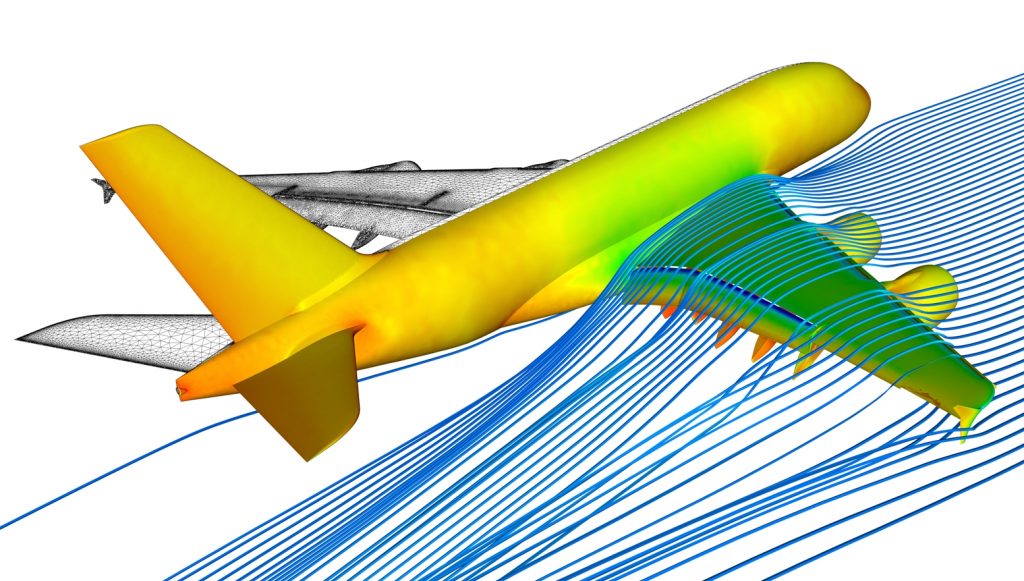

# 1. COMSOL声学模块入门

## 1.1 初识COMSOL
COMSOL Multiphysics是一款强大的有限元分析软件，它提供了一个多物理场耦合仿真环境，广泛应用于工程和科学领域。其声学模块允许用户模拟声波在各种介质中的传播、反射、衍射和散射等现象，为声学领域的研究和产品设计提供了强大的仿真工具。

## 1.2 安装与基本界面
在安装COMSOL Multiphysics软件时，确保声学模块包含在内，以便进行声学仿真。软件启动后，用户会看到一个集成的用户界面，该界面包括模型树、几何建模窗口、设置选项卡和模型演示窗口等。初步熟悉这些组件将有助于高效地使用软件。

## 1.3 创建第一个声学模型
为了快速上手，我们可以开始创建一个简单的声学仿真模型。例如，模拟一个声源在自由场中的传播。创建新项目，选择“声学”模块，然后按照软件向导逐步完成几何建模、材料参数设置、网格划分、边界条件和求解器配置。完成这些步骤后，运行仿真并分析结果，这是进入COMSOL声学模块的第一步。

# 2. COMSOL声学仿真基础理论

## 2.1 声学模拟的物理基础

### 2.1.1 声波的传播理论

声波是一种机械波，通过介质的弹性形变和压力变化进行传播。理解声波的传播理论对于进行声学仿真至关重要，这涉及到波的反射、折射、衍射和散射等现象。在不同介质中，声波的速度会有所不同，例如在空气中的速度大约为343 m/s，在水中的速度为1498 m/s，在固体如钢中的速度则高达5960 m/s。

声波的传播遵循波动方程，一般形式如下：

\[ \frac{1}{c^2} \frac{\partial^2 p}{\partial t^2} = \nabla^2 p + f(t) \]

其中，\( p \)表示声压，\( c \)是声速，\( f(t) \)表示声源项，\( \nabla^2 \)是拉普拉斯算子。

声波的类型分为纵波和横波，纵波是介质粒子振动方向与波的传播方向一致，如空气中的声波；横波则是振动方向与传播方向垂直，例如地震波中的S波。

### 2.1.2 材料声学特性

材料的声学特性对其声学行为有决定性影响。材料的密度、弹性模量、内耗、孔隙率等都会影响声波在材料中的传播。例如，高密度材料通常声波传播速度快，而孔隙率高的材料则会增加声波传播过程中的衰减。

材料声学特性的表示通常包括：

- 声速 \( v \)：声波在材料中的传播速度。
- 阻抗 \( Z \)：材料声阻抗，定义为密度与声速的乘积。
- 吸声系数 \( \alpha \)：声波入射到材料表面时，被吸收的能量比例。

在仿真中，这些参数需要准确地反映在模型中，以便正确模拟声波的行为。

## 2.2 COMSOL声学模块的设置

### 2.2.1 选择合适的物理场接口

COMSOL提供了多种物理场接口来模拟声学问题，包括频域、时域以及特征值求解器等。选择合适的物理场接口对于确保仿真的准确性和效率至关重要。

- 频域接口用于分析稳态声场，适用于模拟频率不变的声学问题。
- 时域接口用于动态声场分析，可以模拟声波的时间历程。
- 特征值求解器适用于共振问题的求解。

使用时需要考虑声波的频率范围、声源特性以及所需的仿真精度。

### 2.2.2 网格划分与参数设置

网格划分是仿真中的核心步骤，它决定了计算的精度和速度。细网格可以提供更高的精度，但同时会增加计算量。COMSOL提供了多种网格划分工具，包括自由网格、映射网格以及扫掠网格等。

在参数设置方面，用户需要输入声源的频率、声波的阻尼系数、材料的密度和弹性模量等。正确的参数输入对于获得准确的仿真结果至关重要。

### 2.2.3 边界条件和激励源的应用

在声学仿真中，边界条件定义了声波在模型边界上的行为。常见的边界条件类型包括：

- 吸收边界条件：减少反射波，模拟开放空间。
- 刚性边界条件：模拟声波不能穿透的表面，如墙面。
- 自由边界条件：模拟声波可以自由传播的表面，如开放空间边界。

激励源是声学仿真的驱动力，可以是点声源、面声源、体声源等。定义激励源时，需要考虑其频率、声强、辐射模式等因素。

## 2.3 声学仿真中的数值方法

### 2.3.1 离散化技术和求解器选择

在COMSOL中，声学模型的离散化主要依靠有限元法（FEM）。FEM通过将连续域划分为有限的小元素来近似求解偏微分方程。

求解器的选择取决于仿真类型。对于稳态问题，可以使用直接求解器；对于瞬态问题，则需使用时域求解器如步进求解器。

### 2.3.2 精确模拟声场的数值策略

为了精确模拟声场，除了选择合适的网格和求解器，还需要使用适当的数值策略：

- 对于高频声波，需要细化网格以捕捉波长的变化。
- 对于复杂的几何结构，可以采用多域、高阶元素来提高精度。
- 在模拟具有较强反射的声学环境时，要特别注意边界条件的设置，以减少数值反射误差。

通过精确模拟，可以获得更加贴近实际情况的声学仿真结果。

# 3. COMSOL声学模拟实践技巧

## 3.1 模型创建和参数化

### 3.1.1 构建声学仿真模型的步骤

在COMSOL Multiphysics环境中，构建一个声学仿真模型需要遵循以下步骤：

1. **定义物理场接口**：选择合适的声学物理场接口，例如，压力声学、结构声学或流体-声学接口。选择依据是模拟的具体应用和物理现象。

2. **建立几何模型**：使用COMSOL内置或导入的几何体来表示声学环境或设备。几何体的详细程度依赖于对模拟精度的要求。

3. **网格划分**：通过选择适当的网格类型和大小来离散化几何模型。网格越细，计算结果通常越精确，但计算时间也越长。

4. **材料属性设置**：为模型中的每个几何部分指定适当的材料属性，如密度、声速、以及在必要时的弹性模量等。

5. **边界条件和激励源**：根据实际情况设置声学边界条件，如自由场、吸声边界或刚性边界。同时，定义合适的声源，如点声源、分布声源或由结构振动引起的声源。

6. **求解器设置**：选择合适的求解器和求解步骤来计算声场。对于稳态或瞬态问题，选择相应的求解方法。

7. **计算和后处理**：运行模拟并分析结果。COMSOL提供丰富的后处理工具来可视化声压、声强和声场分布等。

### 3.1.2 参数化建模的优势与应用

参数化建模指的是在建模过程中引入变量来代替固定数值，这样可以在不改变模型几何结构的前提下，方便地进行多次模拟以探索不同参数对模型的影响。参数化建模的优势在于：

1. **提升模型灵活性**：通过参数化，可以轻松实现模型的调整和优化，快速应对设计更改。

2. **加快优化过程**：在声学模拟中寻找最佳设计方案时，参数化建模可以配合优化模块进行自动化的参数扫描和优化。

3. **提高仿真效率**：对于系列化或标准化产品设计，可以通过参数化实现仿真模型的快速复制和修改。

4. **增加模型可复用性**：参数化模型可以被重复使用于不同的项目，减少重复建模的工作量。

## 3.2 结果评估与误差分析

### 3.2.1 结果的可视化与评估

声学模拟的结果需要通过COMSOL提供的各种后处理工具进行可视化。这些工具包括：

1. **声压和声强分布图**：显示声压水平和声强在模型中的分布，是评估声学环境最直观的方式。

2. **3D极坐标
