摘要
本设计是关于单片机控制的交通灯模拟系统的设计。主要内容有交通灯模
拟系统设计方案,主要功能,各功能模块的介绍,电路设计,硬件部分设计,
软件部分设计,模拟系统的仿真调试,设计方法以及课程设计的心得体会等等。
该设计中用光二极管来模拟信号灯,紧急车的优先通过请求信号由外部中
断技术来模拟。根据交通灯系统所需要实现的功能要求,先画出中断程序部分
的流程图和主程序流程图,然后根据流程图写出其子程序。从而通过模拟系统
的仿真来实现该设计所要求的功能。
本系统由单片机系统、键盘、LED 显示、交通灯演示系统组成。最后,系
统要求实现如下的交通灯的功能:
1、南北方向(主干道)车道和东西方向(支干道)车道两条交叉道路上
的车辆交替运行,主干道每次通行时间都设为 30 秒、支干道每次通行时间为 20
秒,时间可设置修改;
2、在绿灯转为红灯时,要求黄灯先亮 5 秒钟,才能变换运行车道;
3、黄灯亮时,要求每秒闪亮一次。
4、东西方向、南北方向车道除了有红、黄、绿灯指示外,每一种灯亮的
时间都用显示器进行显示(采用计时的方法)。
5、一道有车而另一道无车(实验时用开关 K0 和 K1 控制),交通灯控制
系统能立即让有车道放行。
6、有紧急车辆要求通过时,系统要能禁止普通车辆通行,A、B 道均为红
灯,紧急车由 K2 开关模拟。
关键字:单片机 交通灯 模拟系统 显示
目录
3.3 时间中断程序...........................................................................................................................10
4.1 仿真开发系统的功能...............................................................................................................12
4.2 Proteus 软件系统仿真..............................................................................................................12
1

河南理工大学本科课程设计报告
4.3 正常状态...................................................................................................................................12
4.4 紧急状况...................................................................................................................................13
4.5 时间调整...................................................................................................................................14
参考文献......................................................................................................................15
附 1:源程序代码.......................................................................................................16
附 2 系统原理图..........................................................................................................22
1 概述
1.1 设计的作用
交通的发达,标志着城市的发达,相对交通的管理则显得越来越重要。 交
通灯是城市交通中的重要指挥系统,它与人们日常生活密切相关.随着人们生
活水平的提高,对交通管制也提出了更高的要求,因此提供一个可靠、安全、
便捷的多功能交通灯控制系统有着现实的必要性。
对于复杂的城市交通系统,为了确保安全,保证正常的交通秩序,十字路
口的信号控制必需按照一定的规律变化,以便于车辆行人能顺利地通过十字路
口。
单片机自问世以来,性能不断提高和完善,其资源又能满足很多场合的应
用,加之单片机具有集成度高、功能强、速度快、体积小、功耗低、使用方便
性能可靠、价格低廉,其易于产品化、抗干扰能力强、可在各种恶劣环境下可
靠的工作等特点。特别是它强大的面向控制能力,使它在工业控制领域,智能
仪表、外设控制、家用电器、机器人、军事装置等方面得到了广泛的应用。
考虑到单片机具有物美价廉、功能强、使用方便灵活、可靠性高等特点,
拟采用 MCS – 52 系列的单片机来实现十字路口交通信号灯的控制。 正常情况
2

河南理工大学本科课程设计报告
下,十字路口的红绿灯应交替变换,考虑紧急情况下,如有救护车或警车到来
时,应优先让其通过。
另外,单片机课程设计是我们自动化专业学生的必修课程。通过交通灯模
拟系统的设计可以进一步认识单片机在控制系统中的重要性。在完成理论学习
和必要的实验后,我们掌握了单片机的基本原理和各种基本功能的应用,但对
单片机的硬件实际应用设计和单片机完整的用户程序设计还不够了解,实际动
手能力也有欠缺,因此该课程的设计对我们认识和学习单片机有很大的帮助。
交通灯模拟系统的课程设计既让我们巩固了课本中学到的理论,还让我们
学习了单片机硬件电路设计和用户程序设计的整个过程,同时在此期间我们还
学习和查阅了大量的相关资料。单片机的课程设计主要是通过学生独立设计方
案并自己动手用计算机电路设计软件,编写和调试用户程序,来加深对单片机
的认识,充分发挥学生的个体创新能力。
1.2 设计的方案
该设计在熟练掌握单片机及其仿真系统的使用方法基础上,综合应用单片
机原理、微机原理、微机接口技术等课程方面的知识,设计一个采用 AT89S52
单片机控制的交通灯控制电路。

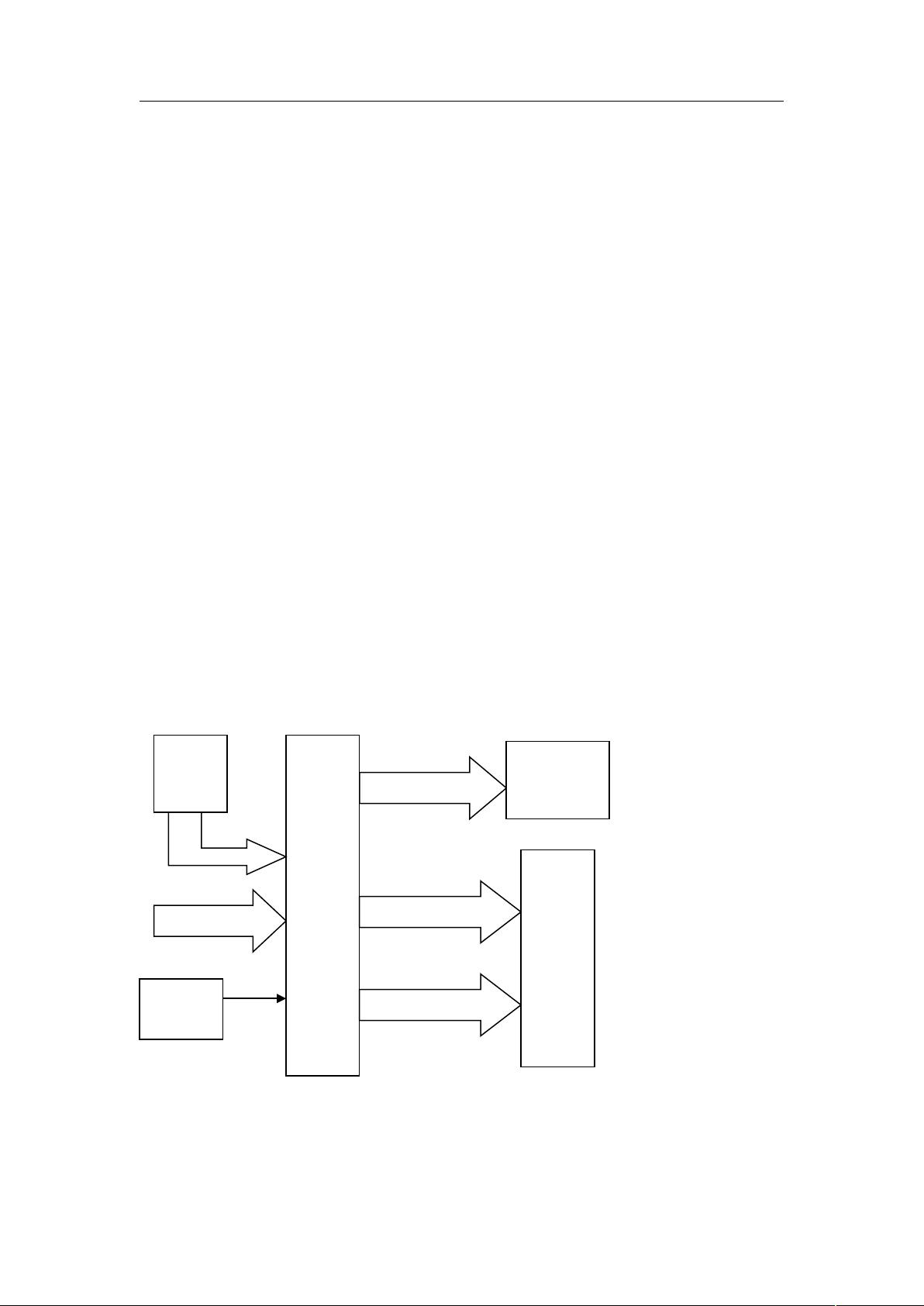

根据设计功能及要求,我们可得系统的原理框图如图所示。
89S52
数据信号
LED
数码管
段码
调时
电路
振荡电路
片选
交通灯
3
复位电路

河南理工大学本科课程设计报告
根据系统的原理框图,分别分析各部分电路的元器件的功能以及选择合适
的元件。具体设计思路如下:收集并整理资料,硬件设计,软件设计, Proteus
仿真,设计体会与总结。
1.3 设计满足的基本功能
1、南北方向(主干道)车道和东西方向(支干道)车道两条交叉道路上
的车辆交替运行,主干道每次通行时间都设为 30 秒、支干道每次通行时间为 20
秒,时间可设置修改;
2、在绿灯转为红灯时,要求黄灯先亮 5 秒钟,才能变换运行车道;
3、黄灯亮时,要求每秒闪亮一次。
4、东西方向、南北方向车道除了有红、黄、绿灯指示外,每一种灯亮的
时间都用显示器进行显示(采用计时的方法)。
5、一道有车而另一道无车(实验时用开关 K0 和 K1 控制),交通灯控制
系统能立即让有车道放行。
6、有紧急车辆要求通过时,系统要能禁止普通车辆通行,A、B 道均为红
灯,紧急车由 K2 开关模拟。
2 系统方案及硬件设计
2.1 系统方案的确定
交通灯在安全行车过程中起着十分重要的作用,交通灯一般设在十字路口,
在醒目位置用红、绿、黄三种颜色的指示灯, 加上一个倒计时的显示计时器来
控制行车, 对于一般情况下的安全行车、车辆分流发挥着作用, 但根据实际行
车过程中出现的情况, 如何全面有效地利用交通灯指示交通情况,我们尝试用
单片机来控制交通灯,在软、硬件方面采取一些改进措施,,使交通灯在控制中
灵活而有效。
硬件系统是指构成单片机系统的实体和装置,通常由运算器、控制器、存
储器、输入接口电路和输入设备、输出接口电路和输出设备等组成。单片机实
质上是一个硬件的芯片,在实际应用中,通常很难直接和被控对象进行电气连
接,必须外加各种扩展接口电路、外部设备、被控对象等硬件和软件,才能构
成一个单片机应用系统。该交通灯拟系统的硬件部分主要由键盘、显示和运算
部分组成。按照题目的设计要求,本课题需要使用 LED 数码管显示和扩展 键盘。
在该交通灯系统的设计中采用 AT89S52 单片机。
4

河南理工大学本科课程设计报告
2.2 显示部分电路设计
LED 显示器有两中工作方式:静态显示方式和动态显示方式。
静态显示的特点是每个数码管必须接一个 8 位锁存器用来锁存待显示的字
型码。送入一次字型码显示自行一直保持,直到送入新字型码为止。这种方法
的优点是占用 CPU 时间少,显示便于监测和控制。缺点是硬件电路比较复杂,
成本较高。各数码管在显示过程中持续得到显示信号,与各数码管接口的 I/O
口是专用的。动态显示的特点是将所有位数码管的段选线并联在一起,由位选
线控制是哪一位数码管有效。这样一来,就没有必要每一位数码管配一个锁存
器,从而
大大地简化了硬件电路。选亮数码管采用动态扫描显示。所谓动态扫描显示即
轮流向各位数码管送出字形码和相应的位选,利用发光管的余辉和人眼视觉暂
留作用,使人的感觉好像各位数码管同时都在显示。动态显示的亮度比静态显
示要差一些,所以在选择限流电阻时应略小于静态显示电路中的。各数码管在
显示过程中轮流得到显示信号,与各数码管接口的 I/O 口是共用的。
该设计采用如下所示的数码管,分别显示南北和东西灯的剩余时间。片选
部分和数码段显示部分,分别接单片机管脚的 P0 口和 P2 口,具体的共阴数码
管下见图。
其中,A 到 G 为码段控制端口,1,2,3,4 为片选端口。
5
