十一种硬件接口详解:SPI、I2C、UART等全解析

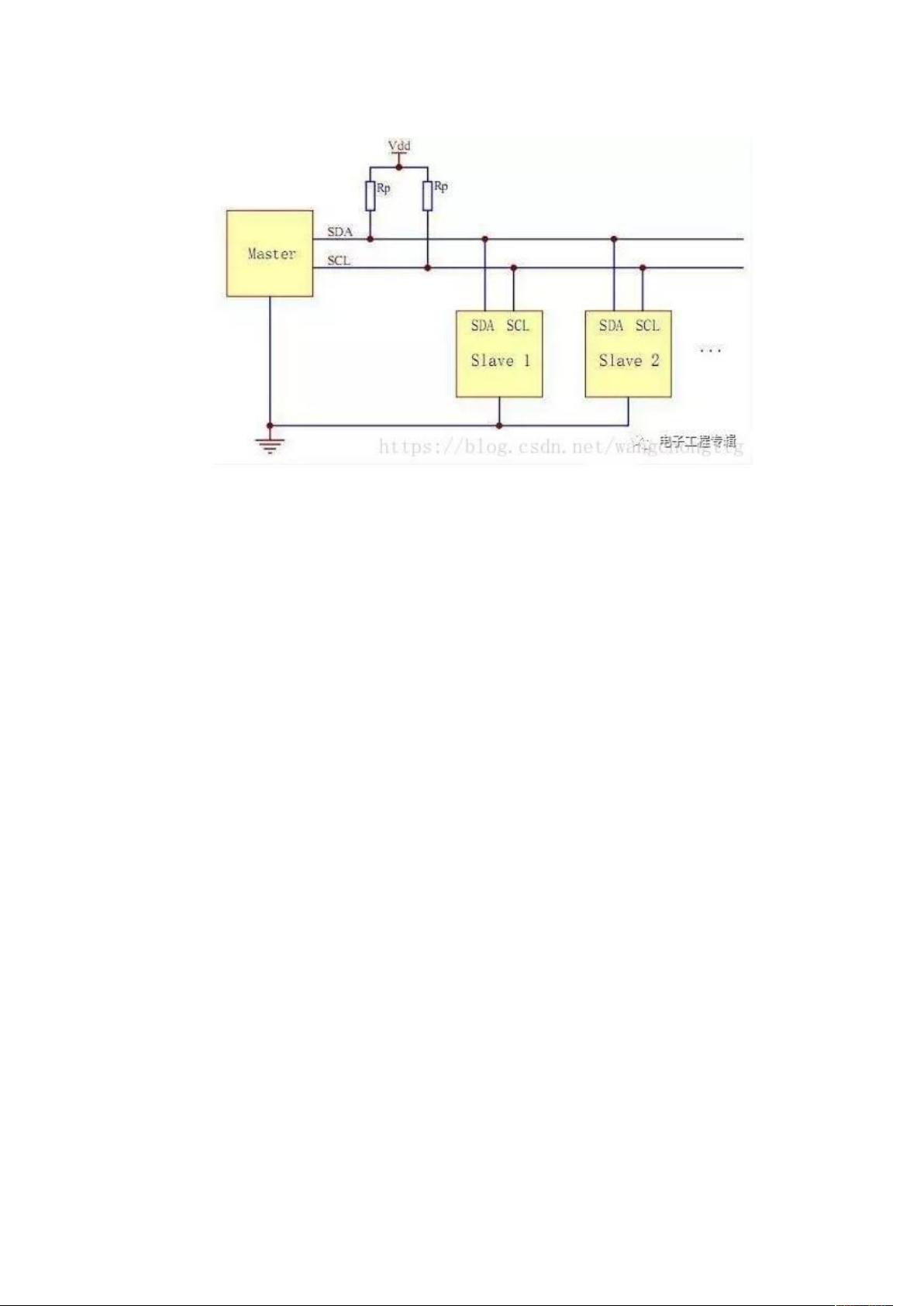

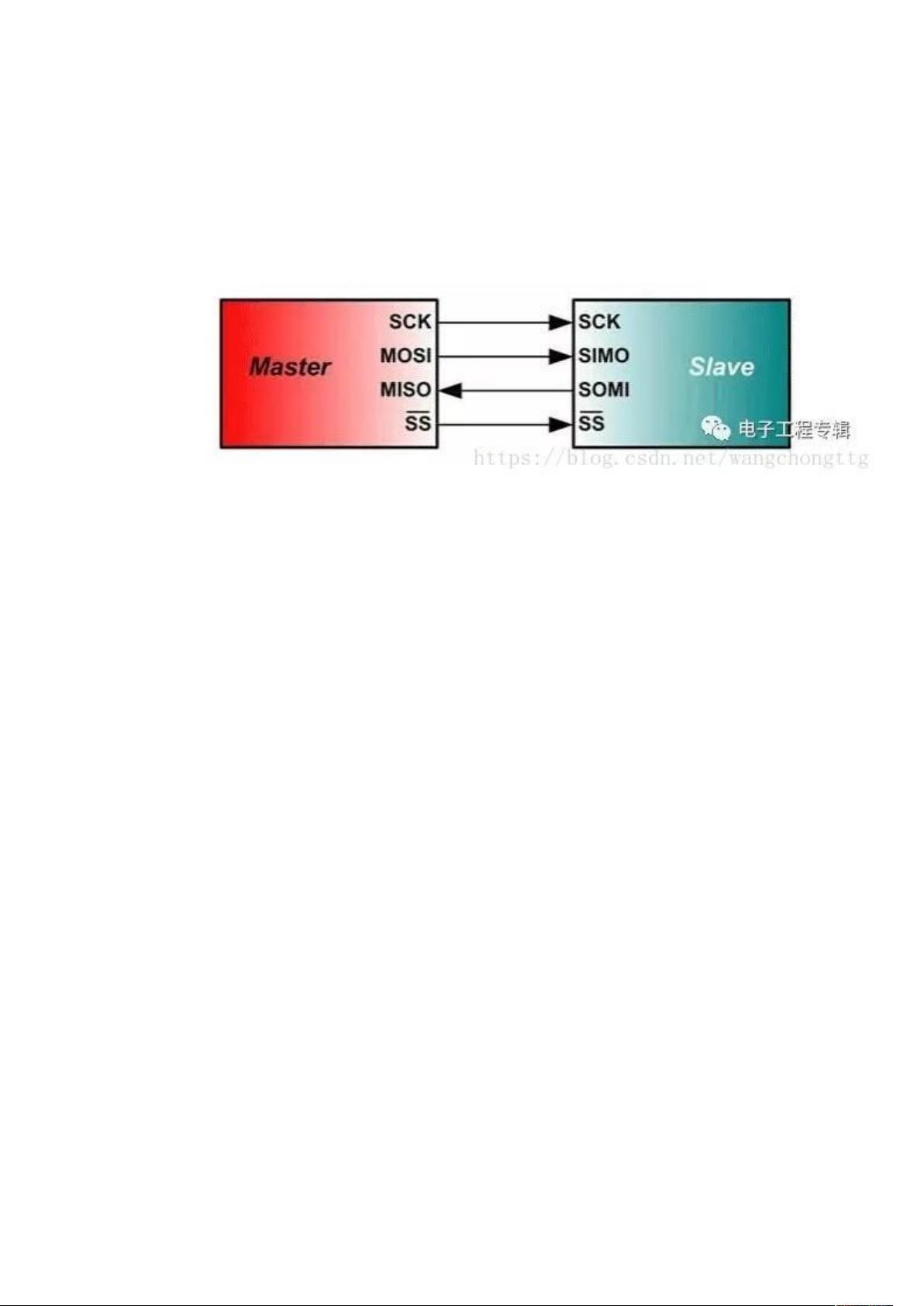

本文档深入探讨了硬件接口中的十一种常见类型,包括SPI、I2C、UART、I2S、SDIO、CAN、RS-485、USB、网口、HDMI和VGA,这些接口在现代电子产品设计中扮演着至关重要的角色。首先,SPI(Serial Peripheral Interface)是一种高速同步串行接口,由Motorola公司提出,通常采用3-4条线(SCK、MISO、MOSI和CS),支持全双工通信,适合短距离传输,最大速率可达几Mbps。SPI总线允许多个设备串联,但主设备需要提供时钟信号。 I2C(Inter-Integrated Circuit)是由Philips开发的两线式串行总线,特别适合于微控制器与外围设备之间的连接。尽管只有两条线(SDA和SCL),I2C支持多主控模式,每个设备都有唯一的地址,支持双向数据传输。它的传输速率较低,一般在几百Kbps到几Mbps之间,适用于短距离通信,典型范围小于1米。 UART(Universal Asynchronous Receiver/Transmitter)是通用异步串行接口,适用于两个设备之间的双向通信,如单片机与计算机之间的连接。它支持标准波特率,传输速度相对较慢,最高可达100Kbps,适用于较长距离但有限范围的通信,大约10米左右。 其他接口如I2S(Inter-IC Sound)专用于音频数据传输,SDIO用于存储卡连接,CAN(Controller Area Network)用于汽车电子系统中的数据交换,RS-485用于工业自动化通信,USB(Universal Serial Bus)是广泛使用的通用接口,网口提供网络连接,HDMI和VGA则是视频接口,分别用于高清和标准图像数据传输。 掌握这些接口的工作原理和应用场合对于硬件工程师和系统集成者来说至关重要,因为它们不仅影响系统的性能和稳定性,还决定了设备间的兼容性和扩展性。在实际项目中,选择合适的接口取决于所需的数据速率、传输距离、通信协议和成本等因素。
![](https://csdnimg.cn/release/download_crawler_static/12611065/bg3.jpg)
