运放参数的详细解释和分析运放参数的详细解释和分析 -part1，输入偏置电流和输入失调电，输入偏置电流和输入失调电

流【流【TI FAE 分享】分享】

一般运放的datasheet中会列出众多的运放参数，有些易于理解，我们常关注，有些

可能会被忽略了。在接下来的一些主题里，将对每一个参数进行详细的说明和分析。力求

在原理和对应用的影响上把运放参数阐述清楚。由于本人的水平有限，写的博文中难免有

些疏漏，希望大家批评指正。 第一节要说明的是运放的输入偏置电流Ib和输入失调电流Ios .众说周知，理想

运放是没有输入偏置电流Ib和输入失调电流Ios .的。但每一颗实际运放都会有输入偏置电流Ib和输入失调电流Ios .

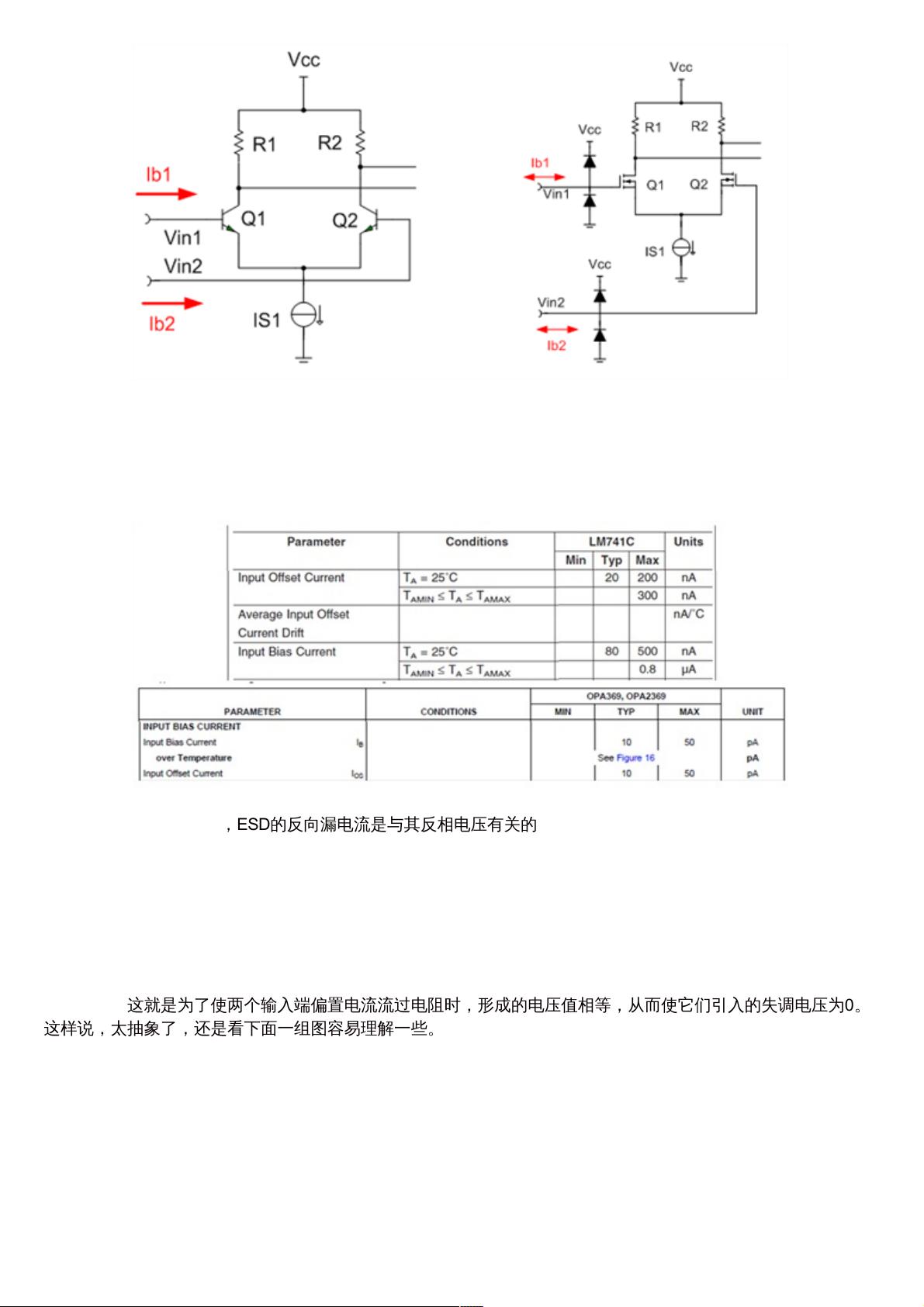

bipolar，要么是场效应管FET 。如下图所示，对于bipolar,要使其工作在线性区，就要给基极提供偏置电压，或者

说要有比较大的基极电流，也就是常说的，三极管是电流控制器件。那么其偏置 电流就来源于输入级的三极管的

基极电流，由于工艺上很难做到两个管子的完全匹配，所以这两个管子Q1和Q2的基极电流总是有这么点差别，也

就是输入的失调电流。Bipolar输入的运放这两个值还是很可观的，也就是说是比较大的，进行电路设计时，不得

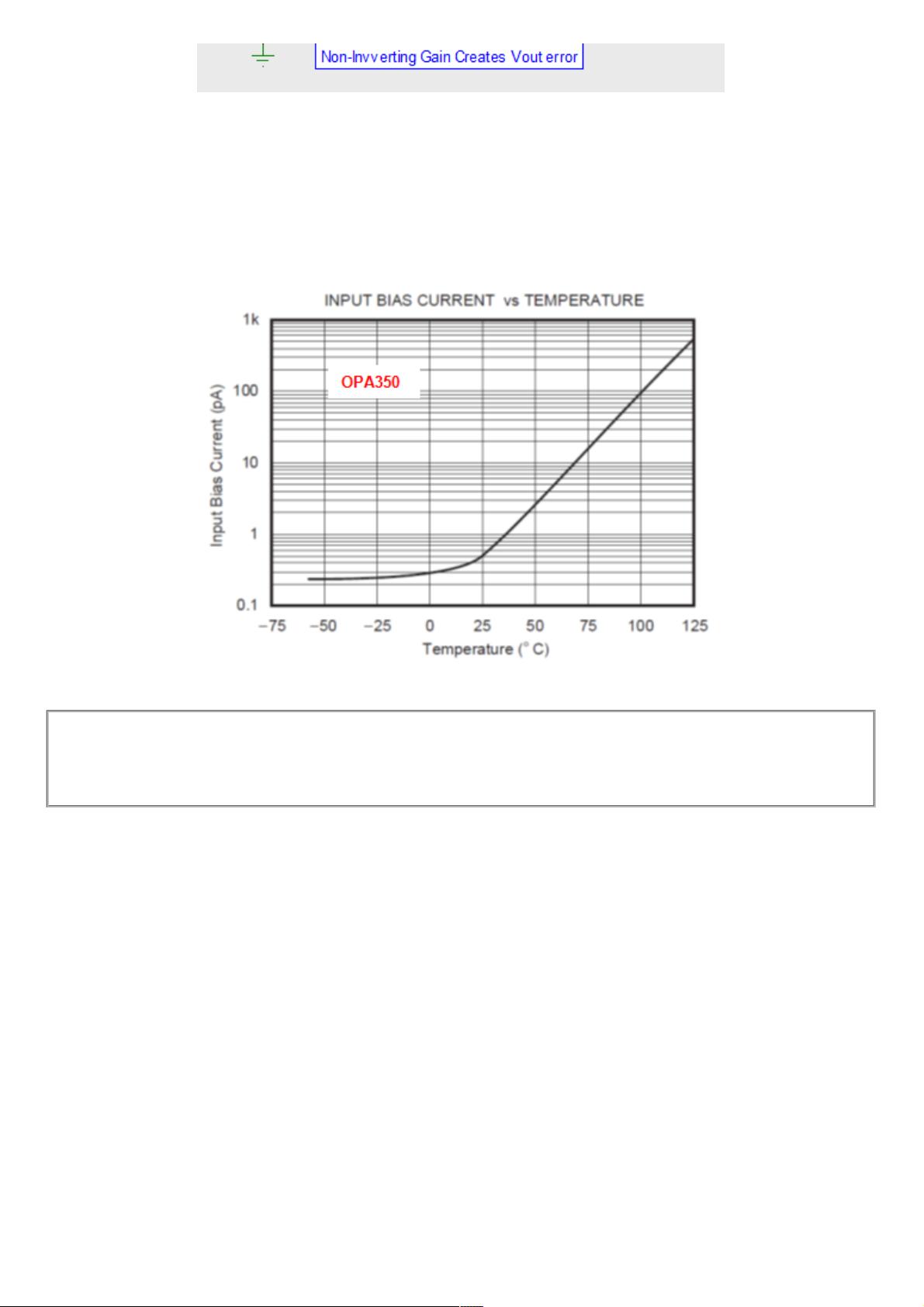

不考虑的。而对于FET输入的运放，由于其是电压控制电流器件，可以说它的栅极电流是很小很小的，一般会在f A

级，但不幸的是，它的每个输入引脚都有一对ESD保护二极管。这两个二极管都是有漏电流的，这个漏电流一般会

是电流达到最小值。因此这时有最小的偏置电流，当运放输入端电压Vin不等于(Vcc-Vss)/2，势必造成一个二极管

的反向电压高，另一个低，此时两个二极管的反向漏电流就不等了，这个差电流就会构成了输入偏置电流的主要成

份。这个现场称为领节效应。因此要使FET输入偏置电流最小，就要把共模电压设置在(Vcc-Vss)/2处。 上

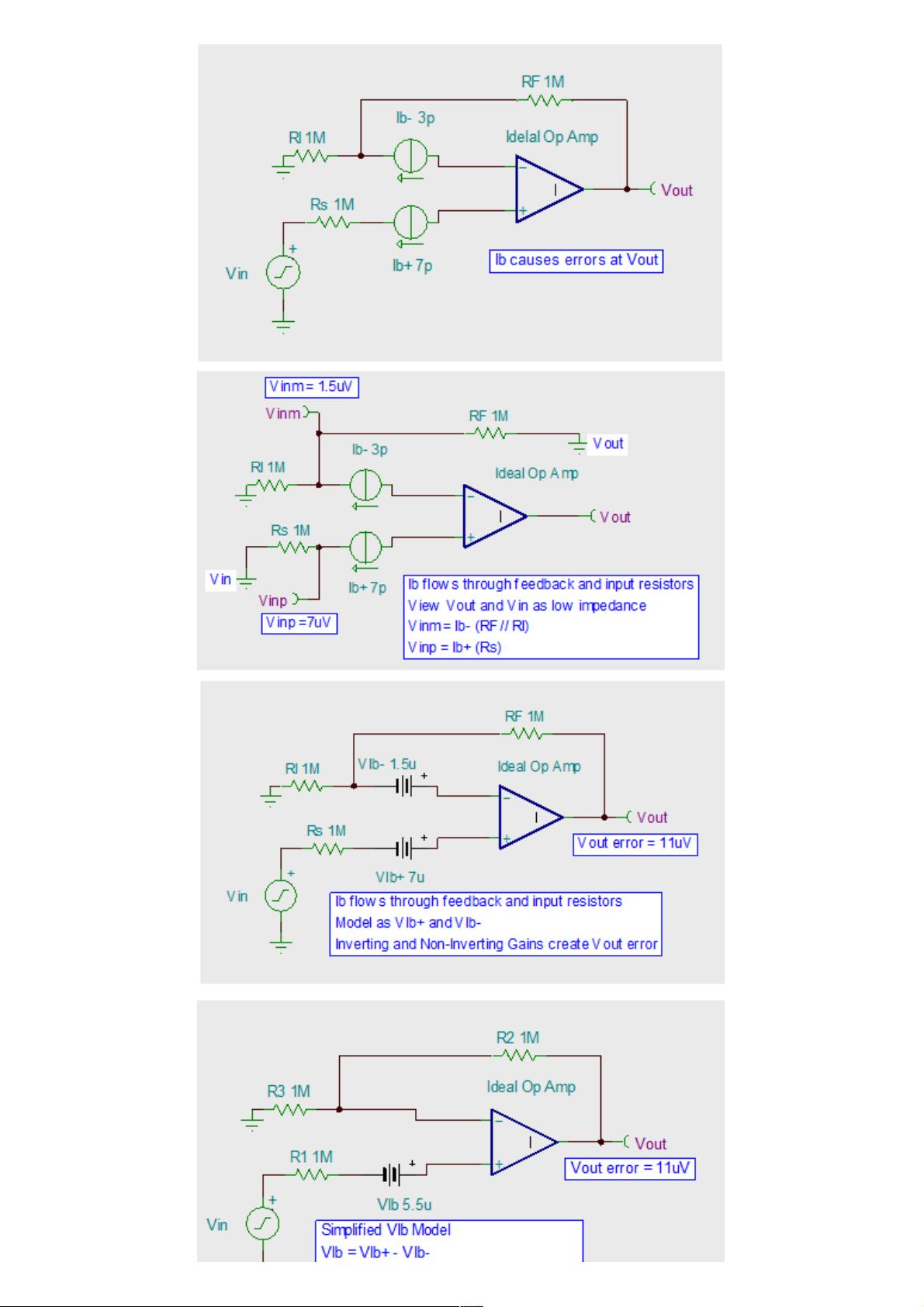

面分析了定义和来源。下面就要说说这两个参数对电路的影响了，输入偏置电流会流过外面的电阻网络，从而转化

成运放的失调电压，再经运放话后就到了运入的输出端，造成了运放的输入误差。这也就说明了，在反向放大电路

中，为什么要在运放的同相输入端连一个电阻再接地的原因。并且这个电阻要等于反向输入端的电阻和反馈电阻并

联后的值。这就是为了使两个输入端偏置电流流过电阻时，形成的电压值相等，从而使它们引入的失调电压为0。

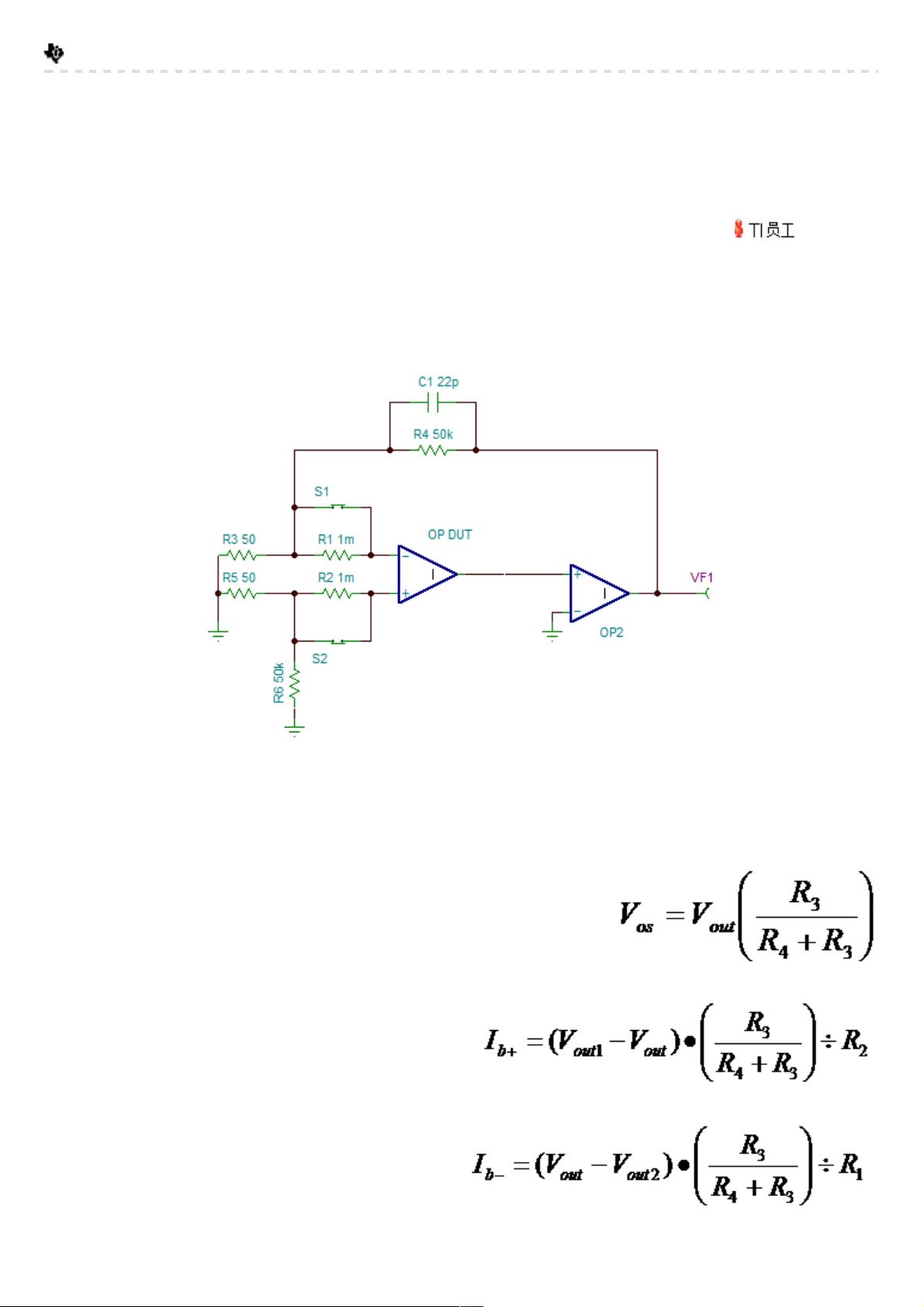

以上啰啰嗦嗦的讲了运放的输入偏置电流和失调电流，希望对大家有用。下一节中将详细剖析其它参数。

You have posted to a f orum that requires a moderator to approve posts bef ore they are publicly

available.

deyisuppo rt .co m http://www.deyisupport.co m/questio n_answer/analo g/amplifiers/f/52/t/18960.aspx

Ib=[(Ib+)+(Ib-)]/2

Ios=(Ib+)-(Ib-)
