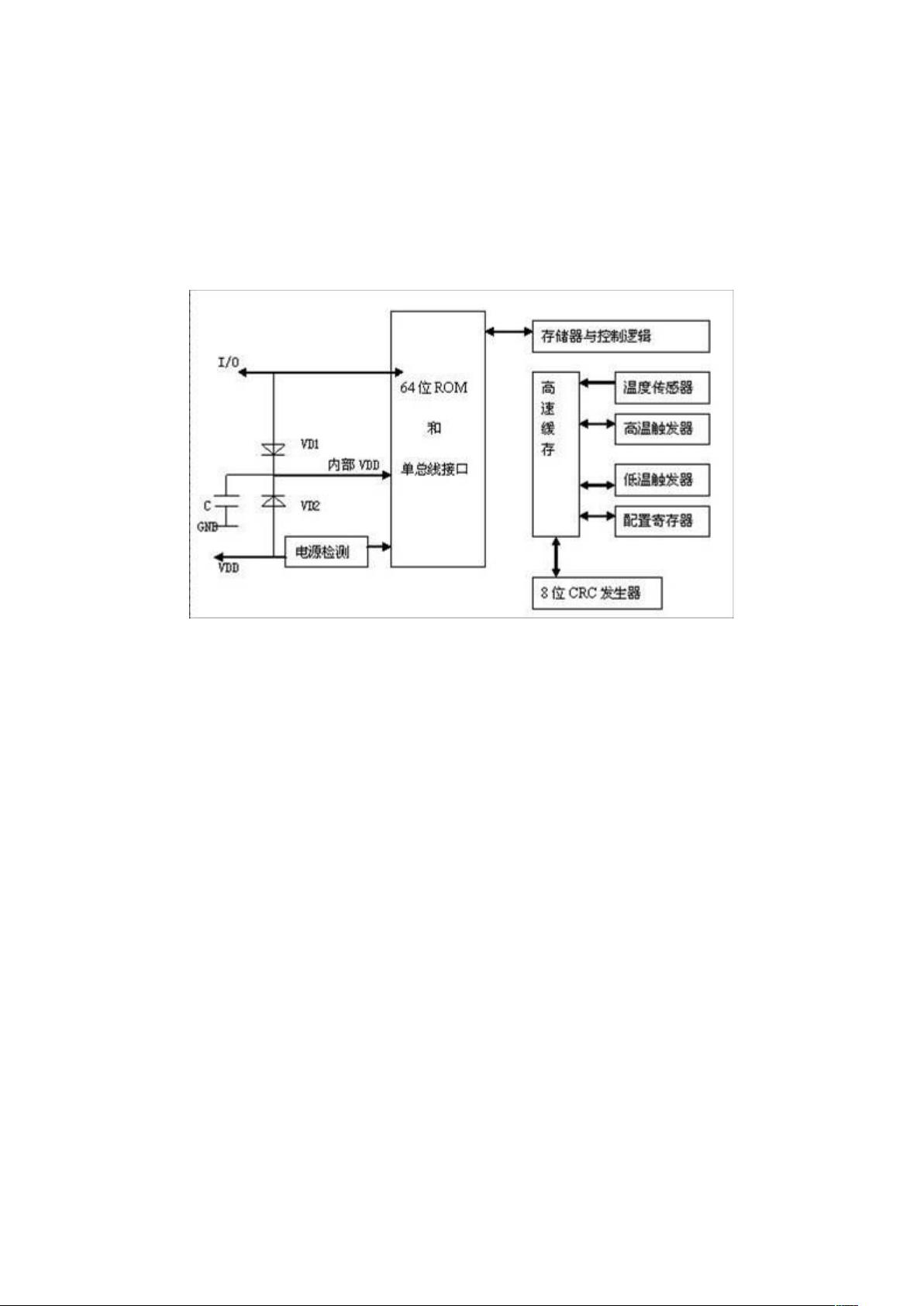

DS18B20 内部结构：

主要由 4 部分组成：64 位 ROM、温度传感器、非挥发的温度报警触发器 TH 和 TL、

配置寄存器。ROM 中的 64 位序列号是出厂前被光刻好的，它可以看作是该

DS18B20 的地址序列码，每个 DS18B20 的 64 位序列号均不相同。64 位 ROM 的排

的循环冗余校验码（CRC=X^8＋X^5＋X^4＋1）。 ROM 的作用是使每一个

DS18B20 都各不相同，这样就可以实现一根总线上挂接多个 DS18B20 的目的。
