LabVIEW的三维参数图

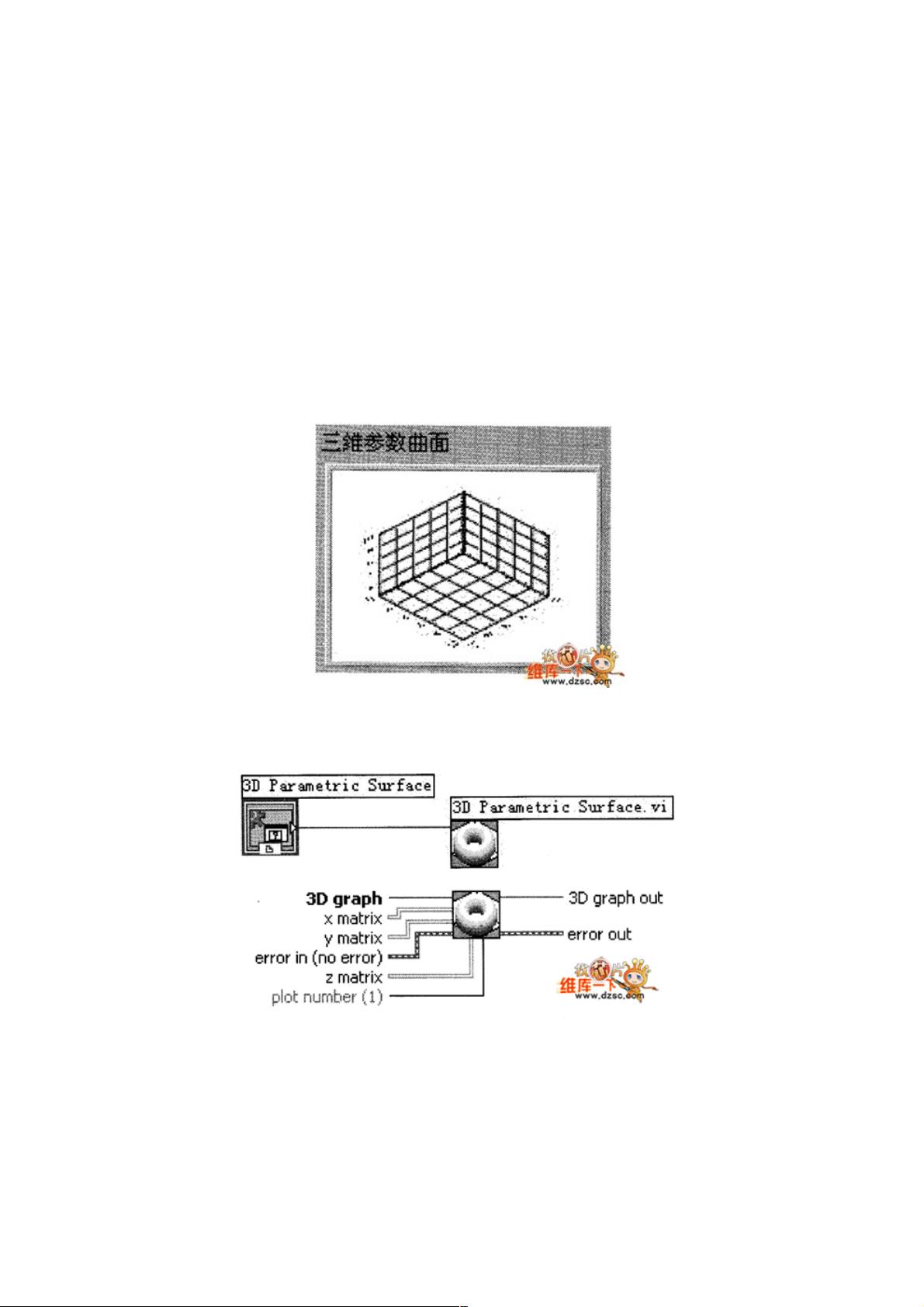

相比三维曲面图只是相当于Z方向的曲面图而言，三维参数图是三个方向的曲面图。三维参数图在前面板窗口与三维曲面图外观相同，如图1所示，窗口参数设置也与三维曲面图相似。 　　三维参数图与曲面图不同之处在于程序框图中的控件和子VI，控件为3D Parametric Surface，子VI为3D Parametric Surface．VI，如图2所示。 　　3D graph：输入ActiveX容器端子，表示3D图形控件。 　　· x matrix∶输入二维数组（必要参数），表示投影到YZ平面的曲面数据。 　　· y matrix∶输入二维数组（必要参数），表示投影到xz平面的曲面数据。
