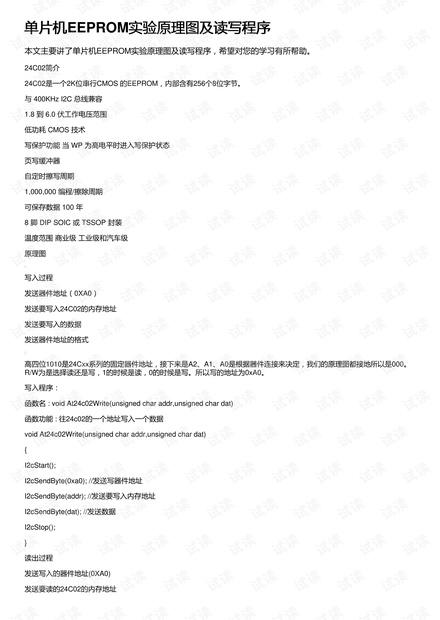

单片机单片机EEPROM实验原理图及读写程序实验原理图及读写程序

本文主要讲了单片机EEPROM实验原理图及读写程序，希望对您的学习有所帮助。

24C02简介

24C02是一个2K位串行CMOS 的EEPROM，内部含有256个8位字节。

与 400KHz I2C 总线兼容

1.8 到 6.0 伏工作电压范围

低功耗 CMOS 技术

写保护功能当 WP 为高电平时进入写保护状态

页写缓冲器

自定时擦写周期

1,000,000 编程/擦除周期

可保存数据 100 年

8 脚 DIP SOIC 或 TSSOP 封装

温度范围商业级工业级和汽车级

原理图

写入过程

发送器件地址（0XA0）

发送要写入24C02的内存地址

发送要写入的数据

发送器件地址的格式

高四位1010是24Cxx系列的固定器件地址，接下来是A2、A1、A0是根据器件连接来决定，我们的原理图都接地所以是000。

R/W为是选择读还是写，1的时候是读，0的时候是写。所以写的地址为0xA0。

写入程序：

函数名 : void At24c02Write(unsigned char addr,unsigned char dat)

函数功能 : 往24c02的一个地址写入一个数据

void At24c02Write(unsigned char addr,unsigned char dat)

{

I2cStart();

I2cSendByte(0xa0); //发送写器件地址

I2cSendByte(addr); //发送要写入内存地址

I2cSendByte(dat); //发送数据

I2cStop();

}

读出过程

发送写入的器件地址(0XA0)

发送要读的24C02的内存地址
