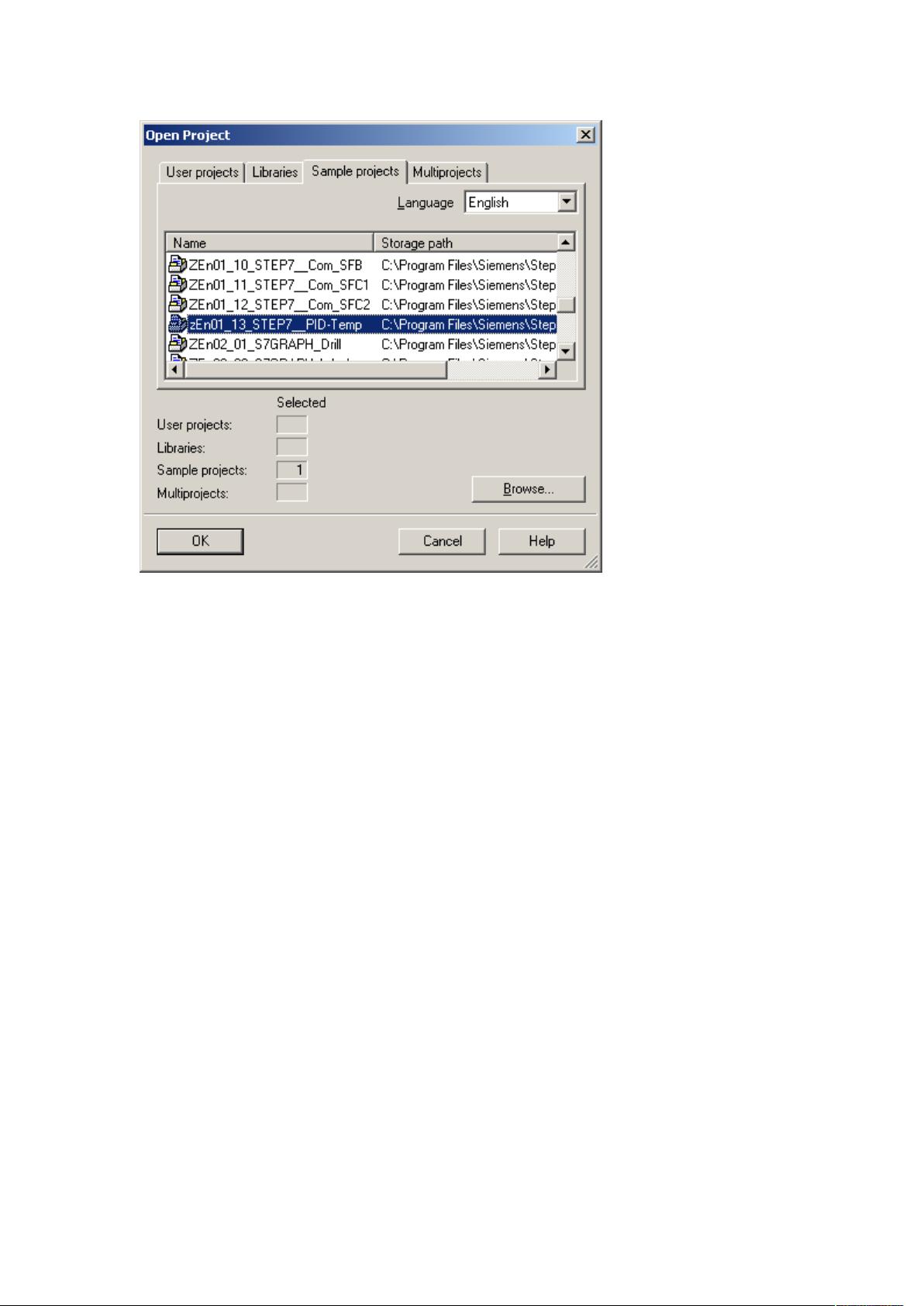

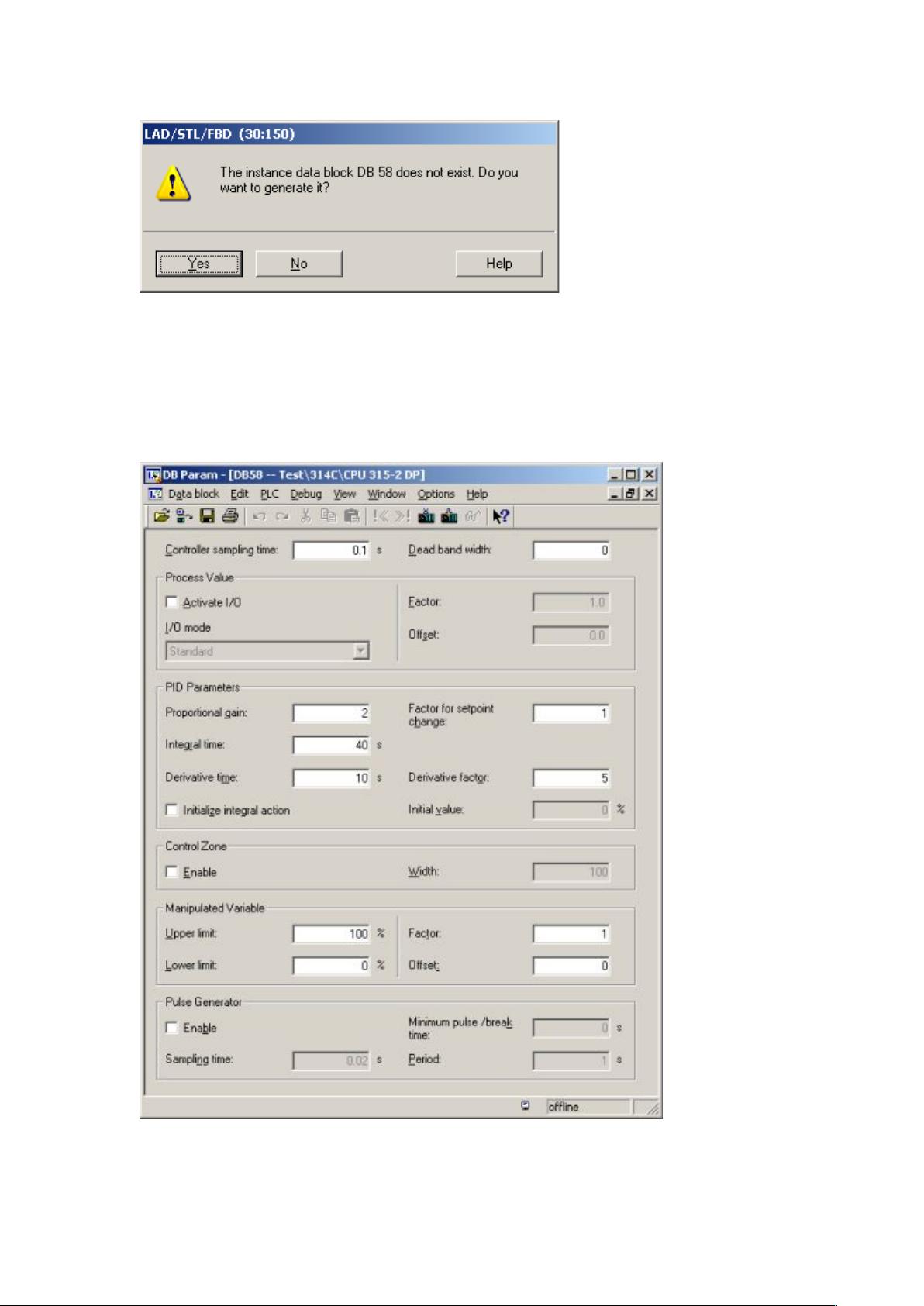

“温度PID控制功能块FB58使用入门,主要介绍了如何在S7-300和S7-400 PLC中使用FB58功能块进行温度控制,包括其特性和基本使用方法。” 在自动化领域,PID(比例-积分-微分)控制是一种广泛应用的控制策略,用于调整系统的响应以达到期望的设定值。西门子的S7-300和S7-400 PLC中,FB58功能块专门设计用于温度控制,适用于连续或脉冲输入信号的执行器。 1. FB58基本特性 FB58功能块包含在标准库的PID控制块内,提供了两种类型的温度控制器:连续和脉冲。FB58适用于连续或脉冲输出的执行器,而FB59则适用于步进温度控制。FB58的一大优势是它内置了参数自整定功能,可以自动优化PID参数以适应具体的应用场景。此外,它还具有以下特性: - 控制带(ControlZone)功能允许用户设置期望的控制范围。 - 输出可设置为脉冲模式,适应不同的执行器需求。 - 过程值(PV)转换支持温度信号的特殊处理。 - 参数保存和重新装载功能方便系统重启或调整后恢复状态。 - 设定值变化时的比例作用弱化功能,确保在设定值改变时系统的平稳过渡。 2. FB58基本使用 在使用FB58时,首先需要调用功能块,并创建相应的背景数据块存储运算数据。西门子提供了一个示例项目,包含了连续控制器和脉冲控制两种应用,可以帮助用户了解如何在实际程序中使用FB58。在示例项目中: - 连续控制器(Continuouscontroller)展示了如何处理连续输出,如调节蒸汽供应量控制温度。 - 脉冲控制(Pulsecontrol)部分则演示了如何产生和处理单个脉冲信号,适用于控制冷却风扇频率或冷媒供应量等。 需要注意的是,如果FB58用于冷却回路,必须将比例增益参数GAIN设为负值,以确保系统在反作用状态下正确工作。 总结来说,FB58是S7-300和S7-400 PLC中实现温度控制的强大工具,提供了丰富的特性和灵活的配置选项。通过理解其特性和使用方法,工程师可以有效地控制各种温度应用,确保系统的稳定和高效运行。
