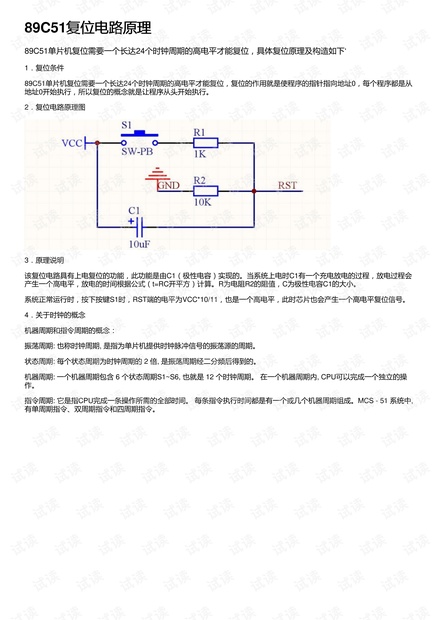

89C51复位电路原理复位电路原理
89C51单片机复位需要一个长达24个时钟周期的高电平才能复位，具体复位原理及构造如下‘
1．复位条件
89C51单片机复位需要一个长达24个时钟周期的高电平才能复位，复位的作用就是使程序的指针指向地址0，每个程序都是从
地址0开始执行，所以复位的概念就是让程序从头开始执行。
2．复位电路原理图
3．原理说明
该复位电路具有上电复位的功能，此功能是由C1（极性电容）实现的。当系统上电时C1有一个充电放电的过程，放电过程会
产生一个高电平，放电的时间根据公式（t=RC开平方）计算。R为电阻R2的阻值，C为极性电容C1的大小。
系统正常运行时，按下按键S1时，RST端的电平为VCC*10/11，也是一个高电平，此时芯片也会产生一个高电平复位信号。
4．关于时钟的概念
机器周期和指令周期的概念：
振荡周期: 也称时钟周期, 是指为单片机提供时钟脉冲信号的振荡源的周期。
状态周期: 每个状态周期为时钟周期的 2 倍, 是振荡周期经二分频后得到的。
机器周期: 一个机器周期包含 6 个状态周期S1~S6, 也就是 12 个时钟周期。 在一个机器周期内, CPU可以完成一个独立的操
作。
指令周期: 它是指CPU完成一条操作所需的全部时间。 每条指令执行时间都是有一个或几个机器周期组成。MCS - 51 系统中,
有单周期指令、双周期指令和四周期指令。
