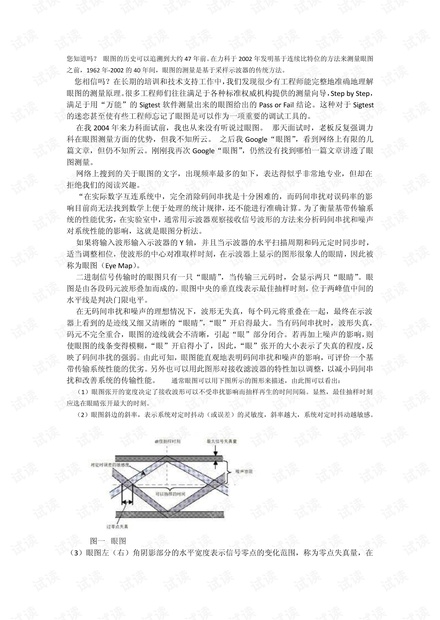

您知道吗？ 眼图的历史可以追溯到大约 47 年前。在力科于 2002 年发明基于连续比特位的方法来测量眼图
之前，1962 年‐2002 的 40 年间，眼图的测量是基于采样示波器的传统方法。
您相信吗？在长期的培训和技术支持工作中，我们发现很少有工程师能完整地准确地理解
眼图的测量原理。很多工程师们往往满足于各种标准权威机构提供的测量向导，
Step by Step
，
满足于用“万能”的
Sigtest
软件测量出来的眼图给出的
Pass or Fail
结论。这种对于
Sigtest
的迷恋甚至使有些工程师忘记了眼图是可以作为一项重要的调试工具的。
在我
2004
年来力科面试前，我也从来没有听说过眼图。 那天面试时，老板反复强调力
科在眼图测量方面的优势，但我不知所云。 之后我 Google“眼图”，看到网络上有限的几
篇文章，但仍不知所云。刚刚我再次 Google“眼图”，仍然没有找到哪怕一篇文章讲透了眼
图测量。
网络上搜到的关于眼图的文字，出现频率最多的如下，表达得似乎非常地专业，但却在
拒绝我们的阅读兴趣。
“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影
响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。为了衡量基带传输系
统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声
对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的
Y
轴，并且当示波器的水平扫描周期和码元定时同步时，
适当调整相位，使波形的中心对准取样时刻，在示波器上显示的图形很象人的眼睛，因此被
称为眼图（
Eye Map
）。
二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。眼
图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的
水平线是判决门限电平。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波
器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。当有码间串扰时，波形失真，
码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。若再加上噪声的影响，则
使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反
映了码间串扰的强弱。由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基
带传输系统性能的优劣。另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串
扰和改善系统的传输性能。
通常眼图可以用下图所示的图形来描述，由此图可以看出：
（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。显然，最佳抽样时刻
应选在眼睛张开最大的时刻。
（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。
图一 眼图
（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在
