Linux 系统下配置 RAID,介绍了 RAID 的几个类别,以及这些类别适用的情况,
使用 mdadm 工具实际操作例子
不久前,我们关于 GParted 有一个长篇的范围广的教程,GParted 是一个强大的
友好的分区软件,允许你配置驱动器和为多操作系统安装分区。教程帮助我们学
习 Linux 通俗版,我们掌握了基本的配置,包括创建,调整大小,移动和删除分
区,甚至更加高级的东西。在所有的情况下,我们在各个分区上工作。我们不涉
足 RAID。
Linux公社(http://www.linuxidc.com/)于2006年9月25日注册并开通网站,
Linux现在已经成为一种广受关注和支持的一种操作系统,IDC是互联网数据中心
LinuxIDC就是关于Linux的数据中心。
,
http://www.linuxidc.com/提供包括Ubuntu,Fedora,SUSE技术,以及最新IT
资讯等Linux专业类网站。
教程中,我们只是简要地提及了 RAID 和 LVM。这两种情况,GParted 可以显示这
些步骤的一些信息,但不能创建他们。此外,比起其他传统分区,创建 RAID 和
LVM 显然更加困难,需要额外的知识和特别的工具。
我保证在这两个主题上教程分开——我们在这里。今天,我们会讨论 RAID。
在这篇教程中,我们将学习什么是 RAID,包括缩写和原则。我们将学习存在哪
些不同类型的 RAID,以及比起单独磁盘/分区安装他们的优缺点是什么。然后在
本地硬盘上通过配置两种不同的 RAID 安装(Ubuntu)Linux。这个经验将
不少——和往常一样,一步一步地,附加大量的图片和细节,没有跳过任何步骤
或假设,完全与现实例子相同。我相信这篇文章会帮助你对使用 Linux+RAID 的
关键技能和知识有极大的信心。
www.linuxidc.com
Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术,最新IT资讯等Linux专业类网站。

我们开始吧
目录:
1.使用工具
2.简介
2.1RAID的目的
2.2 优势
2.3 劣势
2.4 局限性
3.RAID级别
3.1RAID 0(条带)
3.2RAID 1(镜像)
3.3RAID 5
3.4 线性RAID
3.5 其他级别
3.6 摘要
4.RAID注释
4.1/proc/mdstat
4.2mdadm
5.使用RAID——真实的例子
5.1 分区
5.2 编辑分区
5.3 改变类型为RAID
5.4 配置软件RAID
5.5 创建MD设备
5.6 选择设备类型
5.7 选择设备数量
5.8 选择备件
5.9 选择设备
5.10 最后的设置
5.11 配置挂载点
5.12 撤销 /Commit
6.安装
7.安装之后
7.1/proc/mdstat
7.2fdisk
7.3df
7.4swapon
8.RAID & GRUB
8.1GRUB菜单
8.2RAID设备上手动安装GRUB
8.3 摘要
9.GParted & RAID
10.高级配置
www.linuxidc.com
Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术,最新IT资讯等Linux专业类网站。

10.1mdadm
11.其他
12.总结
1.使用工具
在本教程中,我将在 Ubuntu8.10 Intrepid Ibex 上演示,安装使用替代光盘,
作为经典的桌面安装光盘,不能创建 RAID 设备并安装他们。
虽然 Intrepid 不再是目前发布的 Ubuntu 发行版,请注意选择并不重要,这是我
为什么故意选择使用它。我想要你能使用你知识的能力不拘于品牌。我想要你能
理解原理。一旦你掌握了这些知识,操作系统的选择会变得透明。唯一的区别是
distros 和发行版的表面的不同。
不过,我也会演示 RAID 安装和在其他几个发行版的后续配置——,和本教程编
为同一类。这个的续篇,我将介绍在 openSUSE 上的配置——其他一些发行版—
—只是为了告诉你,一旦你明白了这个想法,你使用什么软件都是无关紧要的,
就像开车一样。
此外,我们还将使用几个命令行工具,尤其是 RAID,这包含在大多数 Linux 发
行版中。
现在,我们开始。
2.简介
RAID 是廉价磁盘冗余阵列的缩写表示。这是几个物理硬盘(两个或更多)有一
个称为 RAID 的单元的管理的解决方法,它把他们变成了单一的、结合一体的数
据存储块。
RAID 配置的一个例子是使用两个硬盘,每个大小为 80GB,做 RAID 配置成 160GB
大小的单一单元。RAID 的另一个例子是把数据写入两个磁盘,创建两个完全相
同的副本。
RAID 控制器可以在硬件中实现,这使得 RAID 对运行在这些磁盘上的操作系统完
全透明,也能被用于软件,要是我们感兴趣的话。
2.1RAID 目的
RAID 被用于增加使用存储设备的逻辑能力,提高读/写能力,确保在硬盘出现故
障时的冗余。所有这些需求可以通过其他方式加以解决,比通过几个硬盘做 RAID
配置更昂贵。“低廉”这个形容词用在名字中也不是没有理由的。
2.2 优势
www.linuxidc.com
Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术,最新IT资讯等Linux专业类网站。

RAID 的主要优点是成本和灵活性。这可能适用于存储中心,服务器性能,或机
器备份要求,不断增长或变化的需求,而且只要稍微在软件中更改参数,不用身
体力行接触硬件。这让 RAID 比同等的硬件解决方案更容易实现。
例如,改进性能可以通过购买更好的更快的硬盘替换旧的硬盘。这个需求需要花
钱,关闭机器,更换物理组件,执行新的安装。RAID 只需要新安装一次就可以
实现同样的需求。
总体上,优势包括:
通过在 RAID 配置改进读写性能。
通过 RAID 配置改善冗余以防备故障的情况。
增加了硬件和分区设置上的灵活性。
2.3 劣势
RAID 问题是与他们的优势直接相关的。例如,RAID 改善性能,同时一定降低了
实行的安全。另一方面,增加冗余,空间效率降低了。
RAID 其他可能问题包括:
提高了硬盘磨损,导致了故障率增加。
缺乏与其他硬件组件和软件的兼容性,比如系统映像程序。
以防故障而执行备份和系统恢复的困难更大了。
使用支持 RAID 的操作系统。
2.4 局限性
相比传统的磁盘设置,RAID 在系统中引入了更高级别的复杂性。这意味着某些
操作系统或软件可能无法按期望地工作。这个问题的一个很好的例子是 LKCD 内
核崩溃工具,不能用于配置 RAID 设备的本地转储。
软件局限的问题是他们可能不会很明显直到系统配置之后,复杂的步骤之后。
总结本章节,使用 RAID 要求仔细考虑系统需求。RAID 通常不需要在本地安装,
除非人们想要额外的性能或非常高的冗余水平。不过,如果你一定要选择 RAID,
要认识到利弊和相应的计划。
这意味着测试备份和映像解决方案,已安装软件的稳定性和不使用 RAID 不会明
显地破坏你现有设置的能力。
www.linuxidc.com
Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术,最新IT资讯等Linux专业类网站。

3.RAID 级别
上面的部分,我们已经提到了几种情况,RAID 配置可能会各方面使系统受益。
这些配置被称为 RAID 级别,他们制约这 RAID 的优缺点,包括读写性能,冗余和
空间效率。
有许多的 RAID 级别。不可能在这里全部列出来。有关所有可能解决方案,你可
能需要阅读维基百科关于这个主题的文章。文章不仅仅介绍了不同级别,也包括
了列出了不同操作系统上的各个支持。
在本教程中,我们会提及最常见的最重要的 RAID 类型,所有这些都充分被 Linux
支持。

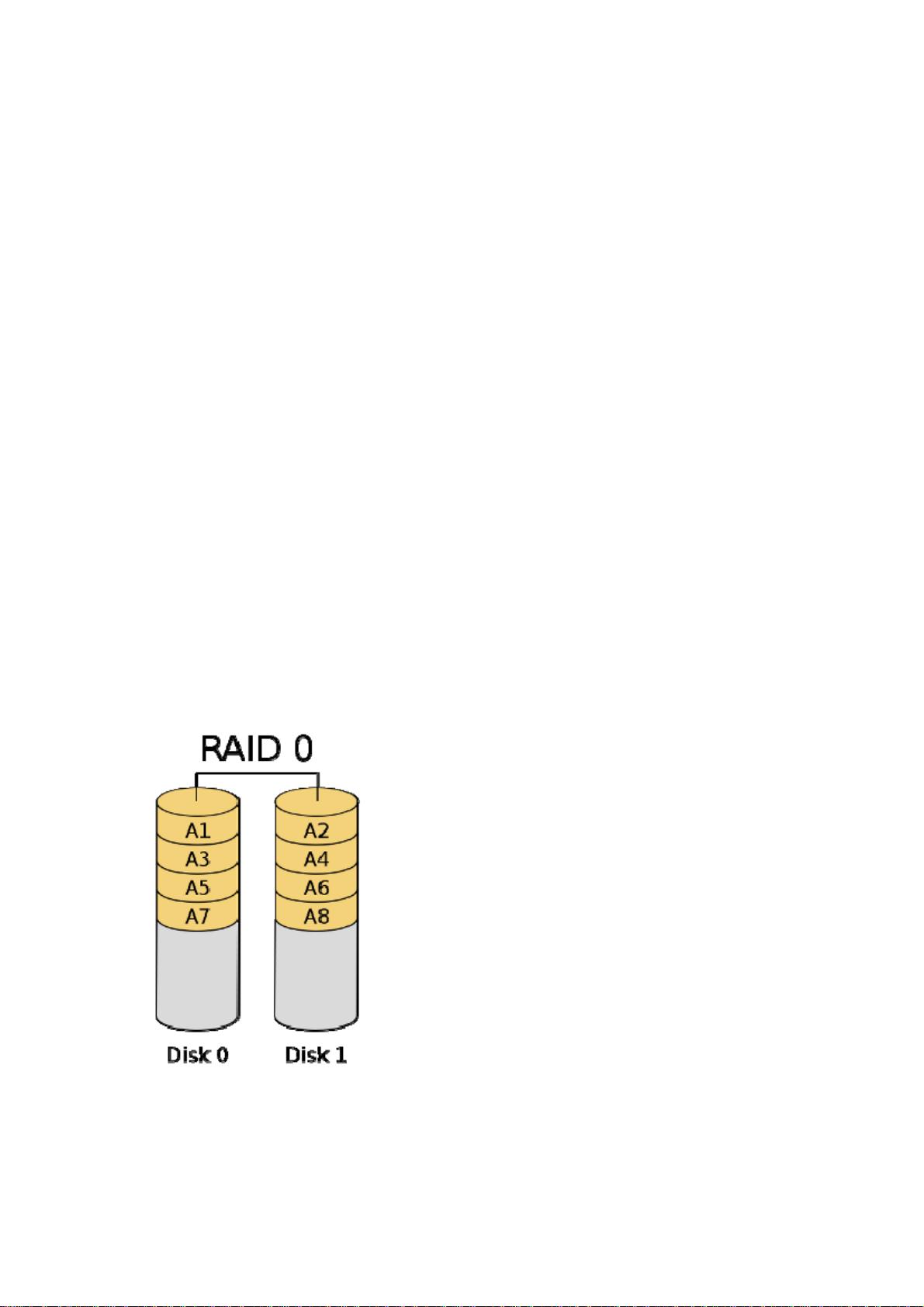

3.1RAID 0 (条带化)
这个级别是通过把 2 块或更多的硬盘组成一个逻辑卷,逻辑卷的容量大小等于所
有磁盘的综合。实例:3 块硬盘,每块容量大小是 80GB,RAID0 配置可以作为 240GB
使用。
RAID0 工作原理是通过把数据分解成片段,并行写入所有磁盘。这大大提高了读
写性能。另一方面,任何一块磁盘不会包含存储数据的全部信息。这意味着假如
其中一块硬盘发生故障了,整个 RAID 不可操作,并且不可挽回数据损失。
RAID0 适用于非关键对性能要求高的业务,比如系统分区或/tmp 分区,这儿不断
地有大量的临时数据写入,它不适合于数据存储。
注:图片取自维基百科 GFDL 发布
3.2RAID 1(镜像)
www.linuxidc.com
Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术,最新IT资讯等Linux专业类网站。
