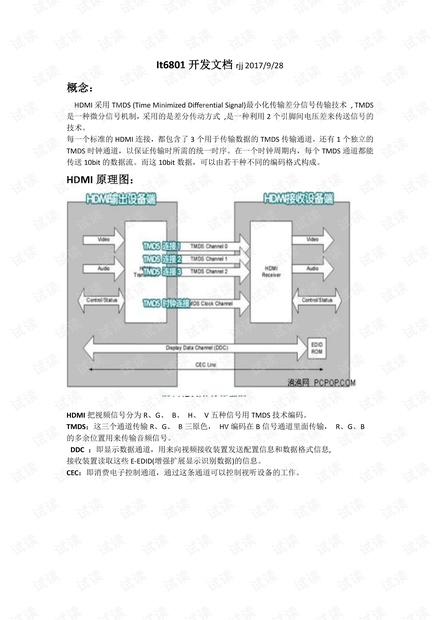

It6801 开发文档 rjj 2017/9/28
概念：
HDMI 采用 TMDS (Time Minimized Differential Signal)最小化传输差分信号传输技术 , TMDS
是一种微分信号机制，采用的是差分传动方式 ,是一种利用 2 个引脚间电压差来传送信号的
技术。
每一个标准的 HDMI 连接，都包含了 3 个用于传输数据的 TMDS 传输通道，还有 1 个独立的
TMDS 时钟通道，以保证传输时所需的统一时序。在一个时钟周期内，每个 TMDS 通道都能
传送 10bit 的数据流。而这 10bit 数据，可以由若干种不同的编码格式构成。
HDMI 原理图：
HDMI 把视频信号分为 R、G、 B、 H、 V 五种信号用 TMDS 技术编码。
TMDS：这三个通道传输 R、G、 B 三原色， HV 编码在 B 信号通道里面传输， R、G、B
的多余位置用来传输音频信号。
DDC ：即显示数据通道，用来向视频接收装置发送配置信息和数据格式信息,
接收装置读取这些 E-EDID(增强扩展显示识别数据)的信息。
CEC：即消费电子控制通道，通过这条通道可以控制视听设备的工作。
