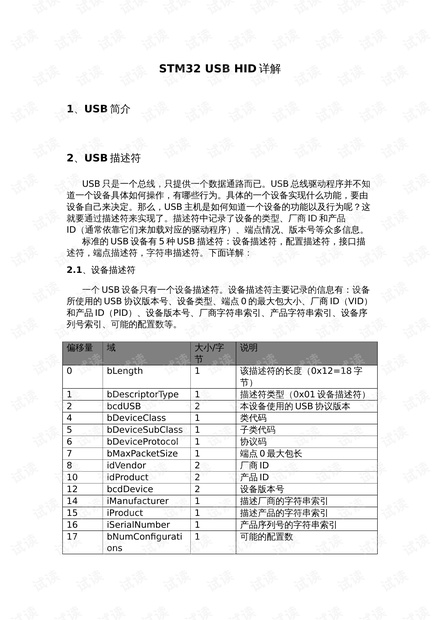

STM32 USB HID 详解
1、USB 简介
2、USB 描述符
USB 只是一个总线，只提供一个数据通路而已。USB 总线驱动程序并不知
道一个设备具体如何操作，有哪些行为。具体的一个设备实现什么功能，要由
设备自己来决定。那么，USB 主机是如何知道一个设备的功能以及行为呢？这
就要通过描述符来实现了。描述符中记录了设备的类型、厂商 ID 和产品
ID（通常依靠它们来加载对应的驱动程序）、端点情况、版本号等众多信息。
标准的 USB 设备有 5 种 USB 描述符：设备描述符，配置描述符，接口描
述符，端点描述符，字符串描述符。下面详解：
2.1、设备描述符
一个 USB 设备只有一个设备描述符。设备描述符主要记录的信息有：设备
所使用的 USB 协议版本号、设备类型、端点 0 的最大包大小、厂商 ID（VID）
和产品 ID（PID）、设备版本号、厂商字符串索引、产品字符串索引、设备序
列号索引、可能的配置数等。
偏移量 域 大小/字
节
说明
0 bLength 1 该描述符的长度（0x12=18 字
节）
1 bDescriptorType 1 描述符类型（0x01 设备描述符）
2 bcdUSB 2 本设备使用的 USB 协议版本
4 bDeviceClass 1 类代码
5 bDeviceSubClass 1 子类代码
6 bDeviceProtocol 1 协议码
7 bMaxPacketSize 1 端点 0 最大包长
8 idVendor 2 厂商 ID
10 idProduct 2 产品 ID
12 bcdDevice 2 设备版本号
14 iManufacturer 1 描述厂商的字符串索引
15 iProduct 1 描述产品的字符串索引
16 iSerialNumber 1 产品序列号的字符串索引
17 bNumCon.gurati
ons
1 可能的配置数
