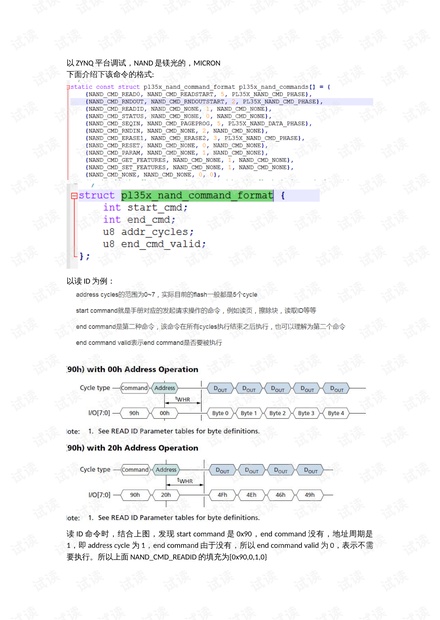

以 ZYNQ 平台调试，NAND 是镁光的，MICRON

下面介绍下该命令的格式:

以读 ID 为例：

读 ID 命令时，结合上图，发现 start command 是 0x90，end command 没有，地址周期是

1，即 address cycle 为 1，end command 由于没有，所以 end command valid 为 0，表示不需

要执行。所以上面 NAND_CMD_READID 的填充为{0x90,0,1,0}
