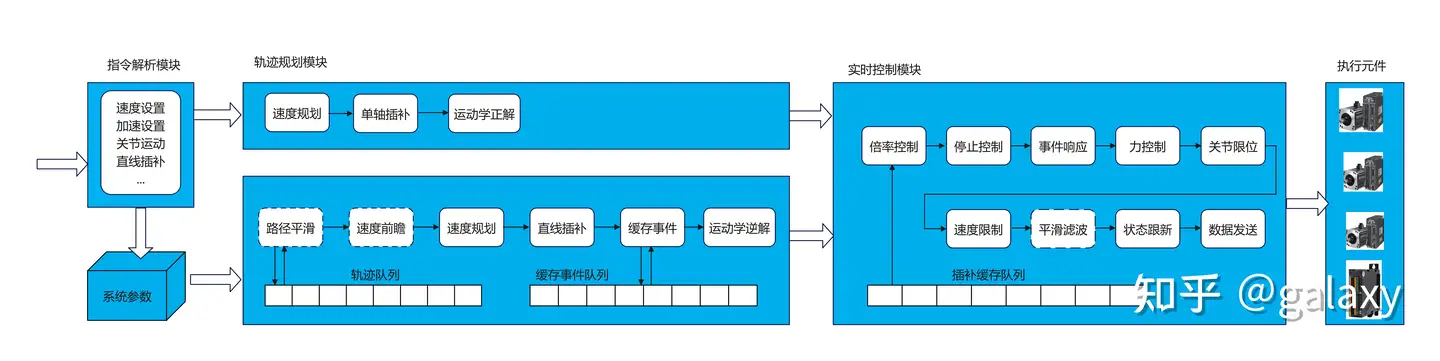

MATLAB机器人工具箱中的控制系统建模与分析:深入理解机器人运动控制

发布时间: 2024-06-04 17:20:22 阅读量: 104 订阅数: 52
![MATLAB机器人工具箱中的控制系统建模与分析:深入理解机器人运动控制](https://pic4.zhimg.com/80/v2-096e48e2023be5b02ea745cace7e6f97_1440w.webp) # 1. 机器人运动控制基础** 机器人运动控制是实现机器人精确、高效运动的基础。本章将介绍机器人运动控制的基本概念和原理,为后续章节的深入学习奠定基础。 **1.1 机器人运动学** 机器人运动学研究机器人的运动和位姿与关节变量之间的关系。它分为正运动学和逆运动学。正运动学通过关节变量计算机器人的位姿,而逆运动学则通过机器人的位姿计算关节变量。 **1.2 机器人动力学** 机器人动力学研究机器人运动时作用于机器人上的力矩和惯性力。它可以帮助我们分析机器人的运动性能,并设计出有效的控制系统。 # 2. MATLAB机器人工具箱中的建模与仿真 ### 2.1 机器人运动学和动力学建模 机器人运动学和动力学建模是机器人运动控制的基础。运动学建模描述了机器人的运动,而动力学建模描述了机器人的力学行为。 #### 2.1.1 正运动学建模 正运动学建模确定机器人的末端执行器位置和姿态,给定关节角度。MATLAB机器人工具箱提供了 `forwardkinematics` 函数来计算正运动学。 ``` % 定义机器人模型 robot = robotics.RigidBodyTree; addLink(robot, 'link1', 'revolute', 'a', 0, 'd', 0, 'offset', 0); addLink(robot, 'link2', 'revolute', 'a', 1, 'd', 0, 'offset', 0); % 指定关节角度 q = [pi/4, pi/2]; % 计算正运动学 T = forwardkinematics(robot, q); % 打印末端执行器位置和姿态 disp("末端执行器位置:"); disp(T(1:3, 4)); disp("末端执行器姿态:"); disp(T(1:3, 1:3)); ``` **逻辑分析:** * `addLink` 函数添加机器人连杆,指定连杆类型、尺寸和偏移量。 * `forwardkinematics` 函数使用正运动学方程计算末端执行器的位置和姿态。 * `T` 变量存储了末端执行器的变换矩阵,其中前三行前三列表示姿态,前三行第四列表示位置。 #### 2.1.2 逆运动学建模 逆运动学建模确定关节角度,给定末端执行器位置和姿态。MATLAB机器人工具箱提供了 `inversekinematics` 函数来计算逆运动学。 ``` % 指定末端执行器位置和姿态 T = [1, 0, 0, 1; 0, 1, 0, 2; 0, 0, 1, 3; 0, 0, 0, 1]; % 计算逆运动学 q = inversekinematics(robot, T); % 打印关节角度 disp("关节角度:"); disp(q); ``` **逻辑分析:** * `inversekinematics` 函数使用逆运动学方程计算关节角度。 * `q` 变量存储了关节角度。 #### 2.1.3 动力学建模 动力学建模描述了机器人的力学行为,包括惯性、重力、摩擦和外部力。MATLAB机器人工具箱提供了 `rigidBodyDynamics` 函数来计算机器人动力学。 ``` % 定义机器人模型 robot = robotics.RigidBodyTree; addLink(robot, 'link1', 'revolute', 'm', 1, 'I', [1, 0, 0; 0, 1, 0; 0, 0, 1]); addLink(robot, 'link2', 'revolute', 'm', 2, 'I', [2, 0, 0; 0, 2, 0; 0, 0, 2]); ```
