# 1. Star CCM+软件概述和边界条件的重要性

## Star CCM+软件概述
Star CCM+是Siemens PLM Software开发的一款先进的计算流体动力学（CFD）仿真软件，它集成了多物理场分析功能，能够模拟和解决各种复杂的工程问题。该软件广泛应用于汽车、航空航天、能源、生物医疗等行业，为产品的设计和优化提供强大的仿真支持。

## 边界条件的重要性
在CFD仿真中，边界条件是定义计算域边界上物理参数（如速度、压力、温度等）的特定条件。它直接关系到仿真结果的准确性和可靠性。恰当的边界条件设置能够确保模拟的真实性，从而帮助工程师准确预测产品在现实条件下的性能表现。因此，理解和掌握边界条件的设置，是使用Star CCM+软件进行有效仿真的关键。在下一章中，我们将深入探讨Star CCM+中流体动力学边界条件的设置及其重要性。

# 2. Star CCM+中的流体动力学边界条件设置

## 2.1 基本边界条件类型及其应用

### 2.1.1 速度入口和压力出口条件

在进行流体动力学模拟时，为流场设置合理的边界条件至关重要，以确保模拟结果的准确性和计算的收敛性。速度入口条件（Velocity Inlet）和压力出口条件（Pressure Outlet）是最常见的边界条件类型之一。

速度入口条件通常用于定义模拟域的入口边界，它允许用户指定一个或多个方向上的速度分量。这在模拟通风系统、汽车进气口流动等场景中非常有用，其中流动的初始条件对整个流场的特性有着决定性影响。

压力出口条件则用于指定模拟域的出口边界，在此边界上定义压力值。该条件在模拟管道流动、排气系统等时尤其重要，因为它允许流体以相对自由的方式离开计算域，从而避免了在出口处产生不切实际的压力反射，影响模拟结果的准确度。

在Star CCM+中设置速度入口和压力出口条件时，需要指定具体的参数，如速度大小、方向、湍流强度以及水力直径等。这些参数需要根据实际问题的物理背景仔细选择，以确保模型设置的真实性和可靠性。

velocity-inlet {
    velocity = {u, v, w};
    turbulence-intensity = 0.05;
    hydraulic-diameter = 0.5;
}
pressure-outlet {
    pressure = 101325 Pa;
}

在上述代码示例中，我们定义了一个速度入口条件和一个压力出口条件。在速度入口条件中，`velocity` 指定了速度大小和方向，而 `turbulence-intensity` 和 `hydraulic-diameter` 则分别定义了湍流强度和水力直径。在压力出口条件中，我们设定了出口处的压力值。

### 2.1.2 对称面和周期性边界条件

对称面（Symmetry Plane）和周期性边界条件（Periodic Boundary Condition）是另一种重要的基本边界条件类型，它们在处理对称和周期性问题时非常有用。

对称面条件用于模拟物理系统中的对称特性，其中只有半边模型需要计算，另一半边的流动情况可以通过对称面条件获得。这种边界条件的使用可以显著减少计算资源的消耗，并加快模拟的收敛速度。

周期性边界条件则允许流体在一个方向上周期性地流动，常见于如热交换器中的管束流动或在计算域的一边进入而在另一边离开的流体情况。它常被用于减少模型尺寸，加速求解过程，同时保持流动特性的一致性。

设置这些边界条件时，需要在Star CCM+中选择相应的边界类型，并根据实际情况定义对称面的平面或者周期性边界的具体参数。

symmetry-plane {
    plane = {x, y, z};
}
periodic-boundary {
    direction = x;
    offset = 1.0;
}

在上述代码示例中，我们定义了一个对称面条件和一个周期性边界条件。在对称面条件中，`plane` 定义了对称平面的法线方向。对于周期性边界条件，我们设定了流动的方向 `direction` 和周期间隔 `offset`。

## 2.2 高级边界条件的创建与配置

### 2.2.1 耦合场边界条件

耦合场边界条件（Coupled Field Boundary Condition）在Star CCM+中用于模拟不同物理场之间的相互作用，如流体与固体结构之间的热传递、流体与电磁场之间的相互作用等。

这种边界条件的创建需要用户定义一个耦合面，该面上需要同时求解流体动力学方程和固体热传导方程。耦合场边界条件的配置涉及到多物理场之间的数据交换，必须确保在耦合面上的速度、压力、温度等物理量的一致性和连续性。

在Star CCM+中设置耦合场边界条件通常需要选择耦合类型，如流体-固体热耦合（Fluid-Solid Thermal Coupling），并指定耦合面上的对应参数。

### 2.2.2 非反射边界条件和多重参考系方法

非反射边界条件（Non-Reflecting Boundary Condition）和多重参考系方法（Multiple Reference Frame, MRF）是处理流体动力学问题中的复杂流动结构的高级边界条件。

非反射边界条件主要应用于开放边界，它能够防止边界处波的反射，常用于如喷嘴、管道等具有开放出口的流动模拟。通过该边界条件，流体可以在不产生反射波的情况下自由地流入或流出计算域。

多重参考系方法用于模拟旋转机械中的流动问题，如离心泵、风力涡轮机等。MRF方法通过定义不同的参考系来模拟旋转部件与静止部件之间的相对运动，从而简化了旋转机械流动的计算复杂度。

在Star CCM+中，非反射边界条件和MRF方法的设置需要用户选择正确的边界类型，并根据流动问题的特点进行详细配置。

## 2.3 边界条件的实践应用与案例分析

### 2.3.1 案例一：汽车外流场模拟

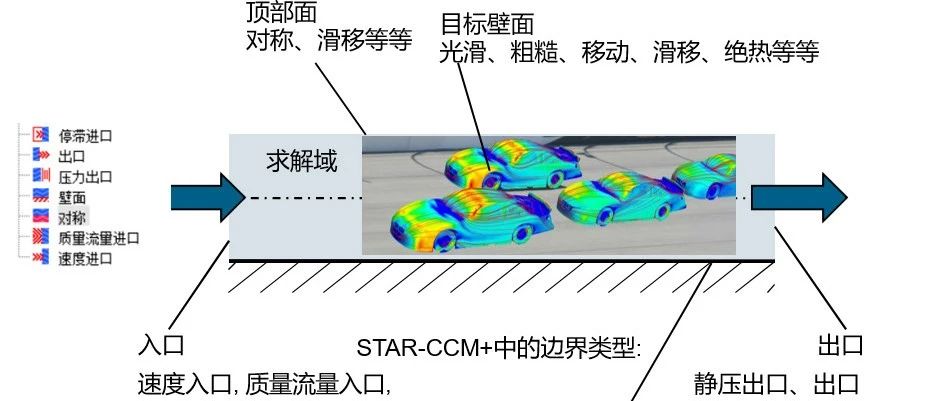

在汽车外流场模拟中，合理设置边界条件至关重要。模拟的入口一般采用速度入口，其中速度大小和方向由汽车行驶速度决定。出口则采用压力出口，确保出口气流可以自由离开。在汽车周围，应用对称面边界条件可以简化模型，以减少计算资源的消耗。

在实际操作中，首先需要确定汽车模型的几何尺寸和模拟的流场范围。接着，为模拟域定义边界
