【MATLAB M_map动态地图展示】：数据随时间变化的4种方法


# 摘要
MATLAB M_map工具作为一种高效的地图可视化解决方案，在动态展示地理和时空数据方面发挥着重要作用。本文首先介绍了M_map工具及其基本配置，然后深入探讨了动态地图的基础展示技术，包括地图数据处理、动态数据可视化原理和时间序列数据的动态展示方法。此外，还讨论了空间数据随时间变化的处理方法，以及时空数据融合的策略和优化。最后，通过气象数据、海洋数据和城市规划等应用案例分析，展示了动态地图技术在实际问题中的应用效果和价值。本文旨在为从事地理信息系统和数据可视化的研究人员提供一个全面的动态地图展示技术指南。

# 关键字
MATLAB M_map；动态地图；时间序列分析；空间数据分析；数据可视化；交互式滑块

参考资源链接：[MATLAB M_Map中文教程：安装与海岸线示例](https://wenku.csdn.net/doc/7j8aphrj47?spm=1055.2635.3001.10343)
# 1. MATLAB M_map工具介绍

MATLAB的M_map工具是一个功能强大的绘图工具箱，它扩展了MATLAB的基础绘图能力，特别适合于地图和地理数据的可视化。M_map不仅支持生成静态的地图图像，还能创建动态的地理信息展示，这对于地理信息系统（GIS）的开发和地理数据的研究具有重要的实际应用价值。

## 1.1 M_map工具的特点和应用范围
M_map工具之所以受到广泛欢迎，是因为它拥有如下特点：
- **易于使用：** M_map提供了一系列简化的函数来简化地图绘制过程，即使是MATLAB新手也能快速上手。
- **丰富的定制性：** 用户可以根据需要调整地图的样式、颜色、比例尺、图例和坐标系统等。
- **强大的地理数据支持：** 支持多种地理数据格式，包括经纬度数据、栅格地图和矢量地图等。

应用范围广泛，M_map在海洋学、气象学、地理学、环境科学等多个领域内有着广泛的应用前景。无论是绘制简单的地图，还是展示复杂的数据变化，M_map都能提供强大的支持。

## 1.2 M_map与其他工具的比较
与ArcGIS, QGIS等传统GIS软件相比，M_map在灵活性和编程集成方面具有一定的优势。M_map是完全集成在MATLAB环境中的，这意味着它可以无缝地与其他MATLAB工具箱和自定义脚本协作。此外，MATLAB的矩阵运算能力和丰富的科学计算功能，使得在处理大型地理数据集时，M_map能够提供更快的处理速度和更强大的数据处理能力。

通过本章节的介绍，我们可以看到M_map在地图绘制与地理数据可视化方面的独特优势和实际应用场景，接下来的章节我们将深入探讨如何使用M_map进行动态地图展示的实现。

# 2. 动态地图展示的基础

## 2.1 M_map工具的安装与配置

### 2.1.1 M_map的获取与安装

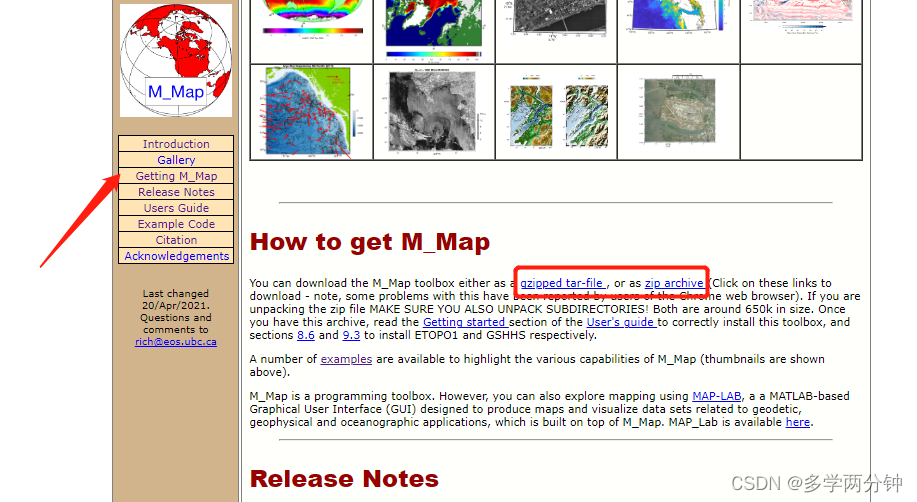

M_map 是 MATLAB 中一个功能强大的绘图工具箱，可以用来绘制地理信息系统（GIS）风格的地图。获取 M_map 可以通过 MATLAB 的 Add-On Explorer 或者访问其官方 GitHub 仓库进行下载。

安装 M_map 的步骤非常简单：
1. 下载 M_map 工具箱文件（通常为 ZIP 压缩包）。
2. 解压文件，并将解压后的文件夹放置于 MATLAB 的工具箱目录中，例如：

   C:\Program Files\MATLAB\R2021a\toolbox\local\m_map

3. 在 MATLAB 命令窗口输入 `startup`，以设置路径并初始化 M_map 工具箱。
4. 输入 `m_map` 检查是否安装成功。

### 2.1.2 M_map的基本配置和初始化
一旦安装完成，可以通过修改配置文件来对 M_map 进行基本配置。配置文件通常为 `m_map_options.m`，位于安装目录下。在这个文件中，可以设置地图的投影方式、比例尺、地图范围等。

初始化 M_map，通常在 MATLAB 脚本的开始进行，如下所示：

m_proj('Mercator', 'MapLatLimit', [-80 80], 'MapLonLimit', [-180 180], 'MapLonCenter', 0);

这行代码会将地图投影设置为墨卡托投影，设置地图的纬度和经度限制。

## 2.2 地图数据的基础处理

### 2.2.1 地理数据的导入与格式转换
在 M_map 中，地理数据可以是文本文件、Excel 文件或者 Shapefile 文件等。使用 M_map 提供的函数可以轻松导入并处理这些数据。例如，导入一个 ASCII 格式的地理数据文件：

data = load('data.txt');

其中 `data.txt` 是数据文件，每行数据包含经纬度信息。M_map 提供了专门的函数 `m_proj` 用于数据转换，其参数中 `x` 和 `y` 分别代表经度和纬度值：

[x, y] = m_proj(data(:,1), data(:,2), 'linear');

这行代码将经纬度转换为投影坐标系下的 x 和 y 值。

### 2.2.2 数据预处理技巧
在进行地图绘制之前，数据预处理是至关重要的步骤。首先需要对数据进行清洗，去除无意义的值或者错误数据点。接下来，可能需要对数据进行插值，以填补数据点之间的空白区域，提高地图的可视化效果。

例如，使用 `interp2` 函数进行二维插值：

[X, Y] = meshgrid(min(x):dx:max(x), min(y):dy:max(y));
Z = interp2(x, y, data, X, Y, 'linear');

这里，`data` 是原始数据点，`X` 和 `Y` 是创建的插值网格，`Z` 是插值后的结果。

## 2.3 动态数据的可视化原理

### 2.3.1 动态数据的时序分析
动态地图的核心在于展示随时间变化的数据。时序分析是分析这些动态数据的基础。可以使用 MATLAB 内置的时间序列分析工具或者自定义算法来处理这些数据。

以下是一个使用 MATLAB 内置函数对时间序列数据进行分析的例子：

timeSeriesData = readtable('timeSeriesData.csv');
timeSeriesData 时间 = datetime(timeSeriesData 时间);
plot(timeSeriesData 时间, timeSeriesData 数据值);

在这个例子中，`timeSeriesData.csv` 是一个包含时间戳和对应数据值的 CSV 文件。

### 2.3.2 动态数据与空间数据的融合
将动态数据和空间数据融合在一起，是创建动态地图的关键步骤。这通常涉及到对数据进行同步处理，确保数据点在时间和空间上都能准确对应。

这里可以使用 MATLAB 的 `tiledlayout` 和 `nexttile` 函数来创建空间和时间的融合视图：

tiledlayout(1, 2); % 创建一个 1 行 2 列的布局
ax1 = nexttile; % 第一个轴用于展示空间数据
plot(ax1, 经度, 纬度, 'ro'); % 绘制地理数据点
ax2 = nexttile; % 第二个轴用于展示随时间变化的数据
plot(ax2, 时间, 数据值, '-b'); % 绘制时间序列数据

在这个例子中，`经度`、`纬度`、`时间` 和 `数据值` 是已处理好的数据变量。

在进一步深入之后的内容中，我们将详细探讨如何使用 M_map 工具创建动态地图，介绍具体操作和优化技巧。

# 3. 时间序列数据的动态展示方法

随着信息技术的发展，人们对于数据的处理和呈现方式要求越来越高。特别是在分析时间序列数据时，如何动态展示这些数据以揭示潜在的时间规律，变得尤为关键。本章将深入探讨时间序列数据的动态展示方法，从基础的动画创建到复杂的交互式时间滑块，再到动态热力图的制作，为读者呈现一个完整的时间序列数据动态展示的实现路径。

## 3.1 基于时间标记的动画创建

在动态数据展示中，时间标记的动画创建是核心步骤之一。通过对时间序列数据的读取与解析，我们可以搭建动画框架，并设置关键帧，使得数据的时序变化能够通过动画的形式得以展现。

### 3.1.1 时间序列数据的读取与解析

在处理时间序列数据时，第一步是将数据读取到我们的分析环境中，并进行必要的解析。假设我们有CSV格式的时间序列数据，内容包括时间戳和对应的数值，我们将利用MATLAB进行读取和解析。

% 假设CSV文件名为"time_series_data.csv"
data = readtable('time_series_data.csv');
% 将数据表中的时间戳和数值列转换为时间向量和数值数组
timeVector = datetime(data{:,1}, 'InputFormat', 'yyyy-MM-dd HH:mm:ss');
valu
