STM32F411实时操作系统实践


参考资源链接：[STM32F411系列单片机开发关键数据手册](https://wenku.csdn.net/doc/6412b6c7be7fbd1778d47f2d?spm=1055.2635.3001.10343)
# 1. STM32F411与实时操作系统的介绍

## 1.1 STM32F411简介

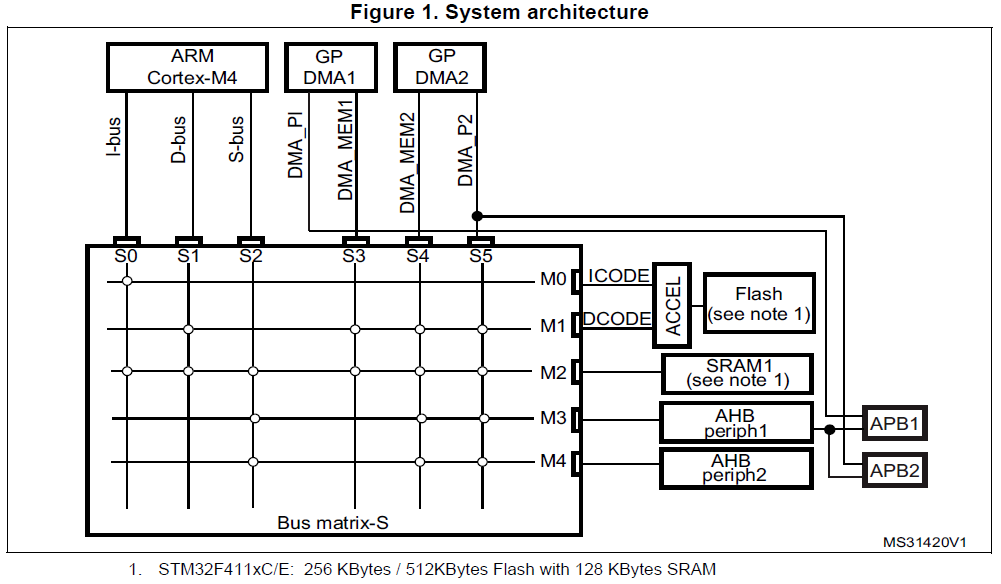

STM32F411是ST公司生产的一款高性能ARM Cortex-M4微控制器，具有高频率、高集成度和低功耗的特性。其包含高速内存、丰富的外设接口以及灵活的电源管理功能，特别适合于要求高性能处理能力的嵌入式应用。

## 1.2 实时操作系统(RTOS)简介

实时操作系统RTOS是一种专为满足实时性需求而设计的操作系统。与传统的操作系统相比，RTOS特别强调任务的及时完成和确定性响应。在嵌入式系统中，尤其是对实时性要求较高的应用中，RTOS扮演着至关重要的角色。

## 1.3 STM32F411与RTOS的结合

当STM32F411微控制器结合RTOS使用时，可以开发出响应速度快、稳定性高的嵌入式应用系统。RTOS能够帮助开发者有效地管理和调度任务，提高系统的可靠性和实时性。在接下来的章节中，我们将详细探讨如何将STM32F411与RTOS集成，并进行系统优化和维护。

# 2. 实时操作系统基础与理论

## 2.1 实时操作系统概念

### 2.1.1 实时操作系统定义与特性

实时操作系统（RTOS）是一种专门设计用于控制嵌入式系统、硬件平台以及那些要求快速、准确、连续执行任务的系统的操作系统。其关键特性是能够确保在特定的或可预测的时间内响应外部或内部的事件。与传统的通用操作系统不同，RTOS更强调任务的执行时间而不是资源的优化利用。

实时操作系统的特点主要包括：

- **确定性**：RTOS必须能够保证任务在预定的时间内得到响应和处理。
- **可预测性**：系统行为可预测，即便在资源有限的情况下也能满足实时性要求。
- **任务调度**：高效的任务调度机制，确保优先级高的任务能够及时获得CPU资源。
- **资源限制**：在资源有限的情况下，如内存和处理能力，进行优化管理。
- **高可靠性**：因为实时系统往往用于控制关键任务，所以要求极高的稳定性和可靠性。

### 2.1.2 实时调度策略

实时系统中的任务调度策略是根据任务的实时性要求来决定任务执行顺序和资源分配的算法。其主要目标是在保证实时任务满足截止时间的前提下，高效使用系统资源。

常见的实时调度策略包括：

- **速率单调调度（RM）**：为任务分配优先级，优先级与任务到达频率成正比，即频率越高，优先级越高。
- **最早截止时间优先（EDF）**：任务的优先级与其截止时间相关，截止时间越早，优先级越高。
- **静态表调度**：任务和资源在编译时分配，运行时不再进行调整。
- **动态优先级调度**：任务的优先级可以在运行时根据某种策略动态调整。

每种调度策略都有其适用场景和限制，选择合适的调度策略对于设计一个高效且可靠的实时系统至关重要。

## 2.2 系统设计原则

### 2.2.1 系统架构和组件

在设计一个实时系统时，系统架构和组件的选择对系统的性能和可靠性有着决定性的影响。一个典型的RTOS系统架构包括以下组件：

- **内核（Kernel）**：RTOS的核心部分，负责任务调度、同步机制、中断管理等功能。
- **硬件抽象层（HAL）**：提供一个统一的接口给上层的应用程序使用，屏蔽了硬件平台的差异。
- **设备驱动**：实现对特定硬件（如传感器、显示屏等）的控制。
- **中间件**：包括文件系统、网络协议栈等，为应用程序提供高级服务。

系统架构设计应遵循模块化、可扩展性和高可靠性的原则。

### 2.2.2 硬件抽象层与驱动程序开发

硬件抽象层（HAL）是连接RTOS和硬件的桥梁，它向操作系统隐藏了硬件的复杂性，提供一个统一的接口给上层的应用程序使用。HAL的设计要能适应不同的硬件平台，提供一致的功能集。驱动程序的开发必须保证实时性，并且要尽可能的减少对CPU资源的占用。

开发驱动程序通常包括以下步骤：

1. 初始化硬件资源。
2. 配置硬件工作模式。
3. 实现数据传输、处理中断等核心功能。
4. 提供统一的API给上层调用。

在设计驱动程序时，应使用中断驱动的方式，以便能够快速响应外部事件。

### 2.2.3 任务与线程管理

任务（或称为线程）是RTOS中实现并发执行的基本单位。在设计任务时，开发者需要考虑任务的划分、优先级设置、任务间的同步和通信等问题。任务的划分应该尽量保持独立性，避免复杂的数据依赖和共享资源。

任务管理主要涉及以下内容：

- **任务创建**：分配任务控制块（TCB），初始化任务栈，设置任务的入口函数等。
- **任务调度**：根据任务的优先级、状态和任务调度策略进行任务切换。
- **任务同步和通信**：任务间可能需要协作处理一些共享资源或者进行数据交换。

任务管理的关键是保证任务调度的公平性和实时性，同时也要注意任务切换开销对系统性能的影响。

## 2.3 内存管理与同步机制

### 2.3.1 动态内存分配与回收

动态内存管理允许在程序运行时分配和释放内存空间，这对于实时系统来说是一把双刃剑。动态分配能够提供灵活的内存使用，但同时也可能引入内存碎片和泄露问题，导致系统不稳定。

良好的动态内存管理策略包括：

- **内存池**：预先分配一系列固定大小的内存块，避免内存碎片问题。
- **即时释放**：任务使用完毕后立即释放内存，减少内存泄漏风险。
- **内存检测工具**：使用工具定期检查内存使用状况，及时发现内存问题。

### 2.3.2 信号量和互斥量的使用

信号量和互斥量是实时操作系统中用于实现任务间同步和互斥的基本机制。信号量可以用于任务间的简单同步，而互斥量则主要保证资源访问的互斥性。

- **信号量**：包括二值信号量和计数信号量。二值信号量可以用来实现互斥，计数信号量常用于限制资源数量或任务的并发数。
- **互斥量**：特别为防止资源冲突设计，通常与优先级继承机制一起使用，以防止优先级反转问题。

### 2.3.3 消息队列与邮箱通信

消息队列和邮箱是RTOS中用于任务间通信的机制。消息队列允许任务发送和接收消息，而邮箱通常用于两个任务之间的点对点通信。

- **消息队列**：可以是FIFO（先进先出）队列，支持异步通信，不需要任务间的直接耦合。
- **邮箱**：通常由一个队列实现，支持任务间的一对一通信，可以根据需要进行阻塞或非阻塞接收。

任务通信机制的选择和使用对系统的响应时间和可预测性有着重要影响，需要根据实时任务的具体需求仔细设计。

# 3. STM32F411与RTOS的集成实践

## 3.1 环境搭建与配置
### 3.1.1 硬件平台搭建
搭建STM32F411的硬件平台首先需要确保已经准备好所有必需的硬件组件。这包括STM32F411微控制器开发板、编程器/调试器（例如ST-Link/V2），以及连接所需的线缆和电源。

- **开发板选择**：选择一个设计良好、文档齐全的STM32F411开发板。官方的NUCLEO-F411RE开发板是一个不错的选择，因为它提供了方便的扩展接口和丰富的示例项目。
- **电源连接**：确保开发板通过USB接口或专用电源适配器接收到适当的电压和电流。通常情况下，开发板可以从USB接口获得5V电源。
- **编程器/调试器连接**：使用SWD（Serial Wire Debug）接口将ST-Link连接到开发板上。确保连接正确无误，以避免在编程和调试过程中出现硬件问题。

### 3.1.2 软件开发环境和工具链
软件开发环境包括集成开发环境（IDE）、编译器、调试器和必要的库文件。对于STM32F411与RTOS的集成实践，推荐使用以下工具和组件：

- **集成开发环境（IDE）**：选择一个支持STM32和RTOS的IDE，例如Keil MDK-ARM、IAR Embedded Workbench或Eclipse-based STM32CubeIDE。
- **编译器**：大多数IDE会随附一个集成的编译器，如ARM Compiler或GNU GCC。确认编译器支持针对STM32F411的优化。
- **RTOS**：选择一个与STM32F411兼容的RTOS，例如FreeRTOS、RT-Thread等。确保下载适合该微控制器的RTOS版本，并准备好其相关的源代码和文档。
- **驱动程序和库文件**：安装所有必要的驱动程序以及STM32F411的HAL（硬件抽象层）库，这些库文件可以从STMicroelectronics官方网站下载。

通过上述步骤，可以搭建起一个针对STM32F411与RTOS集成实践的环境。这个环境将是开发者设计、开发和调试实时应用程序的基础。

## 3.2 RTOS移植与配置
### 3.2.1 移植步骤和要点
移植RTOS到STM32F411需要遵循一系列步骤，这些步骤确保RTOS能够在新的硬件平台上正常运行。

- **创建RTOS项目**：首先在所选IDE中创建一个新的RTOS项目，并将STM32F411的启动文件和RTOS源代码引入到项目中。
- **配置系统时钟**：STM32F411的系统时钟需要根据实际硬件配置进行设置。使用STM32CubeMX工具可以方便地配置时钟树。
- **初始化HAL库
