# 1. 激光雷达数据处理概述
激光雷达(LiDAR)是一种主动遥感技术,利用激光脉冲来测量目标的距离和位置。激光雷达数据处理涉及一系列技术,用于从原始数据中提取有意义的信息。
激光雷达数据处理的主要目标包括:
- **数据预处理:**去除噪声、滤除无效点和分割点云。
- **特征提取:**提取几何和语义特征,如点云密度、曲率和对象分类。
- **数据融合:**将激光雷达数据与其他传感器(如摄像头、雷达)的数据融合,以获得更全面的环境感知。
- **应用:**利用处理后的数据进行环境感知、自动驾驶和机器人导航等应用。
# 2. 激光雷达数据预处理
激光雷达数据预处理是激光雷达数据处理流程中的重要环节,其目的是去除数据中的噪声和异常点,并对点云进行分割和聚类,为后续的特征提取和应用做好准备。
### 2.1 去噪和滤波
激光雷达数据中不可避免地会存在噪声和异常点,这些噪声和异常点会影响后续的处理和分析。因此,去噪和滤波是数据预处理中至关重要的步骤。
#### 2.1.1 常见去噪算法
常用的去噪算法包括:
- **中值滤波:**通过计算点周围邻域的点值的中值来替换中心点的值,有效去除孤立噪声点。
- **双边滤波:**考虑空间距离和灰度相似性,对每个点进行加权平均,既能平滑噪声又能保留边缘特征。
- **高斯滤波:**使用高斯核函数对点云进行加权平均,有效去除高频噪声。
#### 2.1.2 滤波器的类型和应用
滤波器根据其处理方式可分为:
- **空间滤波器:**直接对点云的空间位置进行处理,如中值滤波、双边滤波。
- **时域滤波:**对点云的时间序列数据进行处理,如卡尔曼滤波、粒子滤波。
- **频域滤波:**将点云数据转换为频域,去除特定频率范围内的噪声,如傅里叶变换。
不同滤波器适用于不同的噪声类型和应用场景。例如,中值滤波适用于去除孤立噪声点,而卡尔曼滤波适用于去除动态噪声。
### 2.2 点云分割和聚类
点云分割和聚类是将点云数据划分为具有相似特征的子集的过程。这对于后续的特征提取和对象识别至关重要。

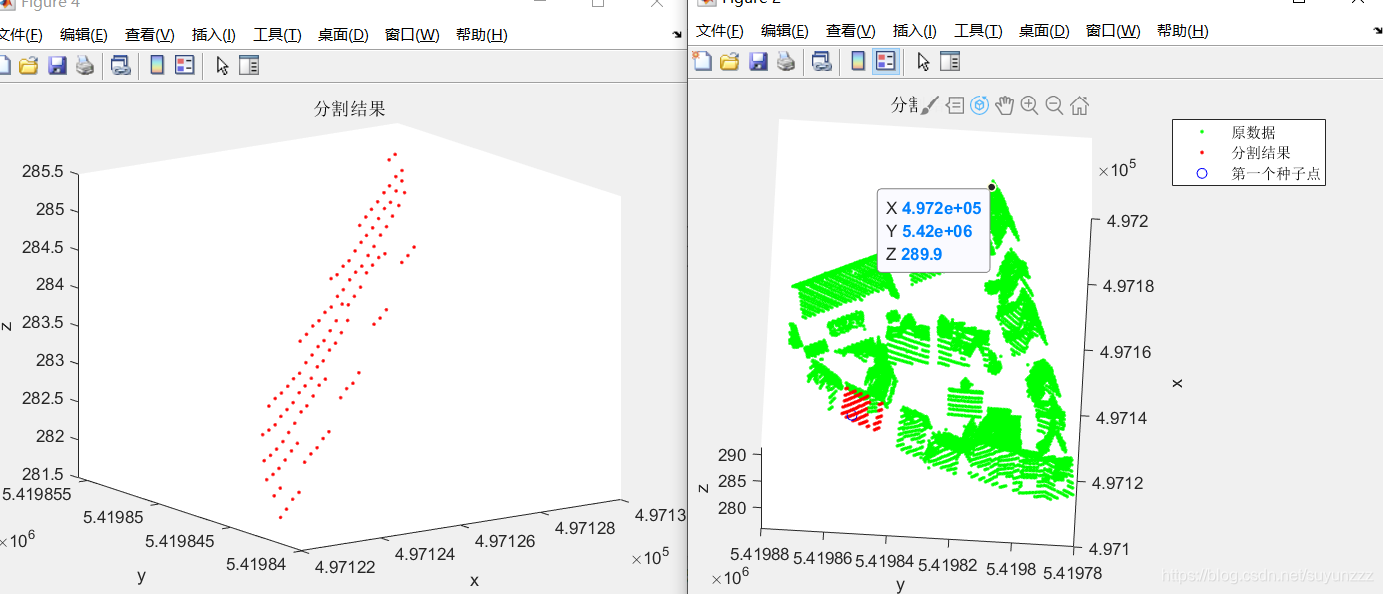

#### 2.2.1 点云分割方法
点云分割方法包括:
- **基于区域生长:**从种子点开始,逐步将相邻点合并到同一区域,直到满足特定条件。
- **基于曲率:**利用点云的曲率信息,将点云划分为不同的曲面区域。
- **基于深度:**根据点云的深度信息,将点云分割为不同的深度层。
#### 2.2.2 聚类算法原理和应用
聚类算法通过将具有相似特征的点分组到同一簇中来对点云进行聚类。常用的聚类算法包括:
- **K-Means 聚类:**将点云划分为 K 个簇,使得每个簇内的点到簇中心的距离最小。
- **DBSCAN 聚类:**基于密度和可达性,将点云划分为核心点、边界点和噪声点。
- **层次聚类:**通过逐步合并或分割簇,将点云聚类为不同的层次结构。
点云分割和聚类可用于提取特定对象或区域,如地面点分割、物体分割和语义分割。
# 3.1 几何特征提取
几何特征提取是激光雷达数据处理中的重要步骤,它可以提取点云中物体的几何形状和空间关系等信息。常见的几何特征包括点云密度、曲率和法线。
#### 3.1.1 点云密度计算
点云密度是指单位体积内的点云点数,它可以反映物体的表面粗糙度和复杂程度。点云密度计算通常使用体素网格法或核密度估计法。
体素网格法将点云空间划分为规则的体素网格,每个体素内的点云点数即为该体素的密度。核密度估计法通过对每个点云点赋予一个核函数,然后计算每个点周围核函数的加权和来估计点云密度。
#### 3.1.2 曲率和法线估计
曲率和法线是描述点云表面形状的重要特征。曲率表示点云表面在某一点处的弯曲程度,法线表示点云表面在该点处的朝向。
曲率估计通常使用主曲率法或高斯曲率法。主曲率法通过计算点云点及其邻域点的协方差矩阵的特征值来估计曲率。高斯曲率法通过计算点云点及其邻域点的曲面法线的夹角来估计曲率。
法线估计通常使用主成分分析法或点云法线传播法。主成分分析法通过计算点云点及其邻域点的协方差矩阵的特征向量来估计法线。点云法线传播法通过迭代传播点云点的法线信息来估计法线。
#### 代码块
```python
import numpy as np
from sklearn.neighbors import KDTree
# 点云密度计算(体素网格法)
def voxel_grid_density(points, voxel_size=0.1):
# 创建体素网格
voxel_grid = np.zeros((np.ceil((np.max(points, axis=0) - np.min(points, axis=0)) / voxel_size)).astype(int))
# 将点云点映射到体素网格
tree = KDTree(points)
voxel_indices = tree.query_radius(points, voxel_size)
for i, indices in enumerate(voxel_indices):
voxel_grid[indices] += 1
return voxel_grid
# 曲率估计(主曲率法)
def principal_curvature(points, k=10):
# 构建协方差矩阵
tree = KDTree(points)
covariances = []
for point in points:
neighbors, _ = tree.query(point, k=k+1)
neighbors = np.delete(neighbors, 0)
covariance = np.cov(points[neighbors].T)
covariances.append(covariance)
covariances = np.array(covariances)
# 计算特征值和特征向量
eigenvalues, eigenvectors = np.linalg.eig(covariances)
# 计算曲率
curvatures = np.max(eigenvalues, axis=1)
return curvatures
# 法线估计(主成分分析法)
def pca_normals(points, k=10):
# 构建协方差矩阵
tree = KDTree(points)
covariances = []
for point in points:
neighbors, _ = tree.query(point, k=k+1)
neighbors = np.delete(neighbors, 0)
covariance = np.cov(points[neighbors].T)
covariances.append(covariance)
covariances = np.array(covariances)
# 计算特征向量
eigenvectors = np.linalg.eig(covariances)[1]
# 取第一个特征向量作为法线
normals = eigenvectors[:, 0]
return normals
```
#### 逻辑分析和参数说明
**点云密度计算**
* `voxel_size`:体素网格的边长,单位为米。
**曲率估计**
* `k`:计算协方差矩阵时考虑的邻域点数量。
**法线估计**
* `k`:计算协方差矩阵时考虑的邻域点数量。
# 4. 激光雷达数据融合
激光雷达数据融合是将来自不同传感器的数据源整合在一起,以获得更全面、更准确的信息。在自动驾驶、环境感知等领域,激光雷达数据融合发挥着至关重要的作用。
### 4.1 多传感器数据融合
多传感器数据融合涉及将来自不同传感器的数据源(如激光雷达、摄像头、雷达)整合在一起。其主要目的是提高感知系统的鲁棒性和准确性。
**4.1.1 传感器数据对齐**
在进行数据融合之前,需要将来自不同传感器的数据对齐到一个共同的参考系中。这通常通过传感器校准和时钟同步来实现。传感器校准涉及确定传感器之间的相对位置和方向,而时钟同步确保传感器在同一时间采集数据。
**4.1.2 数据融合算法**
数据融合算法将对齐后的传感器数据融合在一起。常用的数据融合算法包括:
- **卡尔曼滤波:**一种基于贝叶斯估计的递归算法,用于估计动态系统的状态。
- **粒子滤波:**一种蒙特卡罗方法,用于估计非线性、非高斯分布的系统状态。
- **联合概率数据关联(JPDA):**一种用于多目标跟踪的算法,将传感器测量值与目标状态关联起来。
### 4.2 激光雷达和视觉数据的融合
激光雷达和视觉数据融合是多传感器数据融合的一个重要应用。激光雷达提供高精度的三维点云数据,而视觉数据提供丰富的纹理和语义信息。融合这两种数据源可以显著提高环境感知的准确性和鲁棒性。
**4.2.1 融合方法和优缺点**
激光雷达和视觉数据的融合方法包括:
- **特征级融合:**将激光雷达点云和视觉图像中的特征提取出来,然后进行匹配和融合。
- **决策级融合:**将激光雷达和视觉数据分别处理,然后将处理结果融合在一起。
- **深度学习融合:**使用深度学习模型直接将激光雷达点云和视觉图像融合在一起。
**4.2.2 融合后的数据应用**
激光雷达和视觉数据的融合后,可以用于各种应用,包括:
- **环境感知:**物体检测、跟踪、场景重建。
- **自动驾驶:**路径规划、导航、障碍物检测。
- **机器人导航:**定位、建图、避障。
# 5. 激光雷达数据应用
激光雷达数据在环境感知、自动驾驶等领域有着广泛的应用,为这些领域的智能化发展提供了关键的技术支撑。
### 5.1 环境感知
环境感知是激光雷达数据应用的重要领域之一,主要涉及物体检测和跟踪、场景重建和语义理解等方面。
#### 5.1.1 物体检测和跟踪
激光雷达数据具有高精度和高分辨率的特点,使其在物体检测和跟踪方面具有优势。通过对激光雷达点云数据的处理和分析,可以准确识别和跟踪周围环境中的物体,如行人、车辆、障碍物等。
**代码块:**
```python
import numpy as np
import open3d as o3d
# 加载激光雷达点云数据
pcd = o3d.io.read_point_cloud("lidar_data.pcd")
# 点云分割
segmented_pcd = o3d.geometry.voxel_down_sample(pcd, voxel_size=0.1)
# 聚类
clusters, cluster_ids = o3d.geometry.cluster_dbscan(segmented_pcd, eps=0.5, min_points=10)
# 物体检测和跟踪
for cluster_id in cluster_ids:
cluster = pcd.select_by_index(np.where(cluster_ids == cluster_id)[0])
bbox = o3d.geometry.OrientedBoundingBox.create_from_points(cluster.points)
o3d.visualization.draw_geometries([bbox])
```
**逻辑分析:**
该代码段使用 Open3D 库对激光雷达点云数据进行处理,包括点云分割、聚类、物体检测和跟踪。通过体素下采样和 DBSCAN 聚类算法,将点云分割成不同的簇,每个簇代表一个物体。然后,通过计算每个簇的最小外接框,实现物体检测和跟踪。
#### 5.1.2 场景重建和语义理解
激光雷达数据还可以用于场景重建和语义理解,通过对点云数据的处理和分析,可以生成周围环境的高精度三维模型,并识别和理解场景中的不同对象。
**代码块:**
```python
import numpy as np
import open3d as o3d
# 加载激光雷达点云数据
pcd = o3d.io.read_point_cloud("lidar_data.pcd")
# 点云分割
segmented_pcd = o3d.geometry.voxel_down_sample(pcd, voxel_size=0.1)
# 聚类
clusters, cluster_ids = o3d.geometry.cluster_dbscan(segmented_pcd, eps=0.5, min_points=10)
# 场景重建
mesh = o3d.geometry.TriangleMesh.create_from_point_cloud_alpha_shape(segmented_pcd, alpha=0.1)
# 语义理解
labels = np.zeros(pcd.points.shape[0], dtype=np.int32)
for cluster_id in cluster_ids:
cluster = pcd.select_by_index(np.where(cluster_ids == cluster_id)[0])
labels[np.where(cluster_ids == cluster_id)[0]] = cluster_id
# 可视化
o3d.visualization.draw_geometries([mesh, pcd.paint_uniform_color([0, 0, 1])])
```
**逻辑分析:**
该代码段使用 Open3D 库对激光雷达点云数据进行处理,包括点云分割、聚类、场景重建和语义理解。通过体素下采样和 DBSCAN 聚类算法,将点云分割成不同的簇,每个簇代表一个物体。然后,使用 alpha 形状算法生成场景的三角网格模型。最后,通过为每个簇分配不同的标签,实现语义理解。
### 5.2 自动驾驶
自动驾驶是激光雷达数据应用的另一重要领域,主要涉及路径规划和导航、障碍物检测和避让等方面。
#### 5.2.1 路径规划和导航
激光雷达数据可以为自动驾驶车辆提供周围环境的高精度三维模型,从而帮助车辆进行路径规划和导航。通过对点云数据的处理和分析,可以识别道路边界、障碍物等关键信息,并生成安全的行驶路径。
**代码块:**
```python
import numpy as np
import open3d as o3d
# 加载激光雷达点云数据
pcd = o3d.io.read_point_cloud("lidar_data.pcd")
# 点云分割
segmented_pcd = o3d.geometry.voxel_down_sample(pcd, voxel_size=0.1)
# 聚类
clusters, cluster_ids = o3d.geometry.cluster_dbscan(segmented_pcd, eps=0.5, min_points=10)
# 道路边界识别
road_boundary = o3d.geometry.LineSet.create_from_points_normals(pcd.points, pcd.normals)
# 路径规划
path = o3d.geometry.LineSet.create_from_points_normals(np.array([[0, 0, 0], [10, 0, 0]]), np.array([[0, 1, 0], [0, 1, 0]]))
# 可视化
o3d.visualization.draw_geometries([segmented_pcd, road_boundary, path])
```
**逻辑分析:**
该代码段使用 Open3D 库对激光雷达点云数据进行处理,包括点云分割、聚类、道路边界识别和路径规划。通过体素下采样和 DBSCAN 聚类算法,将点云分割成不同的簇,每个簇代表一个物体。然后,通过分析点云的法线信息,识别道路边界。最后,基于道路边界和障碍物信息,生成安全的行驶路径。
#### 5.2.2 障碍物检测和避让
激光雷达数据可以帮助自动驾驶车辆检测和避让周围环境中的障碍物,如行人、车辆、交通标志等。通过对点云数据的处理和分析,可以识别障碍物的类型、位置和大小,并采取相应的避让措施。
**代码块:**
```python
import numpy as np
import open3d as o3d
# 加载激光雷达点云数据
pcd = o3d.io.read_point_cloud("lidar_data.pcd")
# 点云分割
segmented_pcd = o3d.geometry.voxel_down_sample(pcd, voxel_size=0.1)
# 聚类
clusters, cluster_ids = o3d.geometry.cluster_dbscan(segmented_pcd, eps=0.5, min_points=10)
# 障碍物检测
obstacles = []
for cluster_id in cluster_ids:
cluster = pcd.select_by_index(np.where(cluster_ids == cluster_id)[0])
if cluster.get_axis_aligned_bounding_box().extent[0] > 1.0 and cluster.get_axis_aligned_bounding_box().extent[1] > 1.0:
obstacles.append(cluster)
# 障碍物避让
avoidance_path = o3d.geometry.LineSet.create_from_points_normals(np.array([[0, 0, 0], [10, 0, 0]]), np.array([[0, 1, 0], [0, 1, 0]]))
# 可视化
o3d.visualization.draw_geometries([segmented_pcd, obstacles, avoidance_path])
```
**逻辑分析:**
该代码段使用 Open3D 库对激光雷达点云数据进行处理,包括点云分割、聚类、障碍物检测和避让。通过体素下采样和 DBSCAN 聚类算法,将点云分割成不同的簇,每个簇代表一个物体。然后,通过分析每个簇的尺寸和形状,识别障碍物。最后,基于障碍物信息,生成安全的避让路径。
# 6. 激光雷达数据处理技术展望
### 6.1 新兴技术和算法
#### 6.1.1 深度学习在激光雷达数据处理中的应用
深度学习技术在激光雷达数据处理中发挥着越来越重要的作用。深度学习模型可以从大规模点云数据中学习复杂模式和特征,从而提高数据处理的准确性和效率。
- **点云分割和分类:**深度学习模型可以自动将点云分割成不同的对象或类别,例如行人、车辆和建筑物。这对于环境感知和自动驾驶等应用至关重要。
- **特征提取:**深度学习模型可以提取点云中丰富的几何和语义特征,这些特征可以用于后续的数据处理任务,如物体检测和场景理解。
- **数据融合:**深度学习模型可以融合来自激光雷达、视觉和惯性导航系统等多个传感器的异构数据,从而提高数据融合的鲁棒性和准确性。
#### 6.1.2 点云处理的新算法和技术
除了深度学习之外,还不断涌现新的点云处理算法和技术,以提高数据处理的效率和精度。
- **点云压缩:**点云压缩算法可以减少点云数据的存储和传输成本,同时保持关键特征和信息。
- **点云配准:**点云配准算法可以将来自不同传感器或不同时间戳的点云数据对齐,以便进行进一步的处理和分析。
- **点云生成:**点云生成算法可以从图像或视频数据生成点云,从而扩展激光雷达数据的来源。
### 6.2 未来发展趋势
激光雷达数据处理技术正在不断发展,未来有望出现以下趋势:
#### 6.2.1 高精度和实时处理
随着激光雷达硬件技术的进步和算法的优化,激光雷达数据处理将变得更加准确和实时。这将使激光雷达数据在自动驾驶、环境感知和机器人等应用中发挥更大的作用。
#### 6.2.2 多模态数据融合和应用
多模态数据融合将成为激光雷达数据处理的重点领域。通过融合来自激光雷达、视觉、雷达和惯性导航系统等多个传感器的异构数据,可以获得更加全面和可靠的环境感知信息。这将推动自动驾驶、智能交通和机器人等领域的创新应用。
