【网格生成与优化】：CAST-DESIGNER性能提升的5大关键步骤


# 摘要
网格生成与优化是数值分析和工程仿真中的核心问题。本文首先概述了网格生成的基本理论和优化原理，包括网格质量的数学基础、类型特性及质量评价指标。随后，文章详细介绍了网格生成工具和技术，如适应性细化、多域技术、网格平滑和优化算法。通过工业案例的实践分析，探讨了网格生成与优化在实际应用中的性能表现和优化技巧。最后，本文展望了在多物理场耦合分析、并行计算环境下网格技术的高级应用，以及人工智能等跨学科技术在网格生成优化中的潜力。本文为网格生成与优化提供了理论基础、实践指导和未来研究方向的全面视角。

# 关键字
网格生成；网格优化；有限元分析；适应性细化；多物理场耦合；并行计算；人工智能

参考资源链接：[CAST-DESIGNER 7.5用户手册：ParaView使用指南](https://wenku.csdn.net/doc/3xa0upfy9f?spm=1055.2635.3001.10343)
# 1. 网格生成与优化概述

在现代计算技术领域中，网格生成与优化是实现高效数值模拟和精确计算不可或缺的环节。本章首先对网格生成与优化的概念进行概述，揭示其在工程问题解决中的重要性，然后简要介绍网格生成的整个工作流程，以及优化的重要性和应用场景。

## 网格生成的必要性

网格生成是一种将连续的物理区域划分为离散单元的过程，以便于计算机进行数值分析。这种方法在工程、物理、计算流体力学等领域得到广泛应用。通过恰当的网格划分，可以使得复杂问题的求解过程更为简洁和高效。

## 网格优化的目标

优化的目的是提高网格质量，以减少计算误差，提高求解速度和精度。在网格生成后，常常需要进行优化处理，以确保模型的解具有良好的准确性和收敛性。优化方法包括调整网格密度、改善网格的形状以及减少网格间不合理的差异。

## 网格生成与优化的应用场景

网格生成和优化在多个实际场景中发挥着关键作用，如有限元分析（FEA）、计算流体动力学（CFD）以及电磁场模拟等。通过改进网格的布局，可大幅提升求解效率和结果的可靠性，为产品设计和科学探究提供了强大的计算支持。

通过本章内容的阅读，读者可以对网格生成与优化的重要性有一个整体的把握，并对其在工程实践中的应用有一个初步的理解。后续章节将深入探讨网格生成和优化的理论基础、工具技术以及具体的实施案例。

# 2. 网格质量的理论基础

在深入探讨网格生成与优化的理论基础之前，我们首先需要理解网格在计算模拟中的重要性以及如何衡量网格的质量。本章将详细探讨网格生成的数学原理，介绍不同类型的网格及其特性，并深入分析网格质量的评价指标。

## 2.1 网格生成的数学原理

网格生成是有限元分析（Finite Element Analysis, FEA）中的一个基本步骤，它直接影响到数值分析的准确性和效率。在有限元分析中，连续的物理域被离散化为有限的小单元，这些小单元构成了我们所说的网格。

### 2.1.1 有限元分析中的网格理论

有限元方法是一种数值分析技术，它将复杂的几何形状划分为许多小的、简单的单元，每个单元内的未知场变量（例如温度、应力、速度等）可以近似为多项式函数。然后，通过最小化整个域的能量泛函来建立单元之间的关系，从而求解整个问题。

网格理论中的关键概念包括节点、单元和边界。节点是单元的顶点，单元是定义在节点之间的几何实体，而边界则是单元之间共享的界面。在这些基本构成基础上，网格理论进一步涉及到网格密度、单元类型和连接关系等。

### 2.1.2 网格密度与解的准确性

网格密度是指在某个特定区域内节点和单元的数量。在有限元分析中，增加网格密度通常意味着可以得到更加精确的数值解，但同时也会增加计算的复杂度和所需的计算资源。因此，平衡计算资源和解的准确性是网格生成过程中的一个关键考虑因素。

从数学角度来看，解的准确性与网格密度的关系可以通过误差分析来理解。误差分析表明，误差的大小通常与网格尺寸的一次或更高次方成反比。这意味着网格越细，单元尺寸越小，计算结果的误差就越低。然而，这种关系并非在所有情况下都成立，尤其是在出现应力集中或剧烈变化的场量时，网格的细化需要更加谨慎和有针对性。

## 2.2 网格类型及其特性

网格的类型对分析结果的准确性和计算效率有着直接的影响。根据节点的连接方式和单元的形状，网格可以分为结构化网格和非结构化网格，而单元也可以是多边形或多面体。

### 2.2.1 结构化网格与非结构化网格

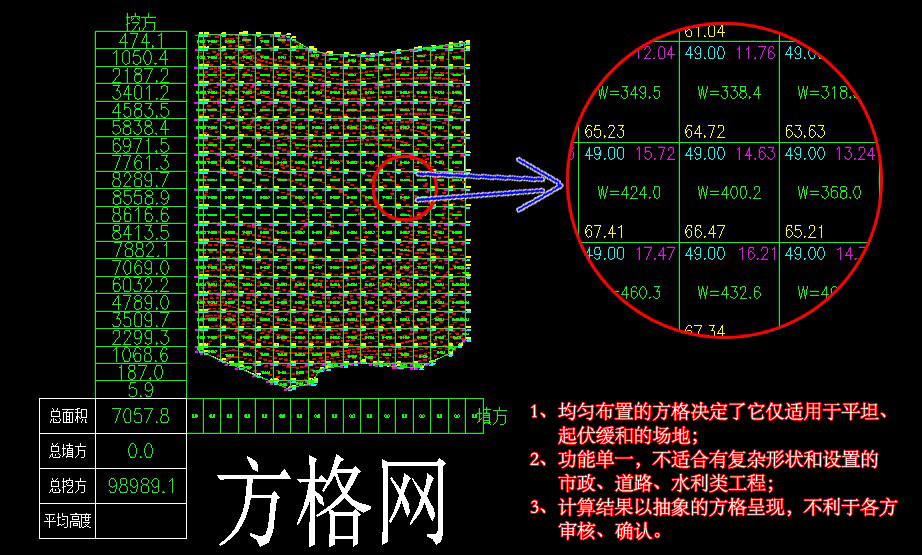

结构化网格（Structured Grid）是由规则排列的单元组成的，通常用于相对简单或对称的几何形状，例如流体动力学中的管道流。结构化网格的优点是简单、易于生成和处理，但缺点是它在处理复杂形状和不规则边界时不够灵活。

非结构化网格（Unstructured Grid）则提供了更高的灵活性，它允许网格单元在空间中以任意方式排列。非结构化网格可以更好地适应复杂的几何形状和边界条件，但生成和处理的复杂度较高，且计算效率可能低于结构化网格。

### 2.2.2 多边形与多面体网格

多边形网格（Polygonal Mesh）是由三角形或四边形单元组成的二维网格。多边形网格在二维问题中应用广泛，因其生成简单且计算效率较高。

多面体网格（Polyhedral Mesh）是由四面体、六面体、棱柱等多面体单元组成的三维网格。多面体网格在三维问题中提供了更高的灵活性，能够更好地表示复杂的几何结构，但生成算法相对复杂且处理过程更为复杂。

## 2.3 网格质量评价指标

网格质量对于确保数值解的准确性和稳定性至关重要。质量低的网格可能会导致计算结果失真，甚至使计算过程发散。因此，评价网格质量并优化其特性是网格生成过程中的一个关键步骤。

### 2.3.1 网格尺寸与分布的均衡性

网格尺寸是衡量网格质量的一个重要参数。理想的网格尺寸应该足够小以捕捉到解的细微变化，但又要足够大以避免不必要的计算量。网格尺寸的均衡性同样重要，不均衡的网格尺寸可能导致计算结果在不同区域存在显著差异。

### 2.3.2 网格扭曲度的影响

网格扭曲度是衡量单元形状偏离理想形状程度的一个指标。理想的单元形状应该是规则和对称的，例如，在二维问题中，三角形应接近等边三角形，而在三维问题中，四面体应接近正四面体。高扭曲度的网格不仅会影响计算结果的准确性，还可能导致求解过程的不稳定。

为了评价网格的扭曲度，可以采用多种指标，如角度扭曲度、体积扭曲度等。优化网格以降低扭曲度通常是通过平滑技术实现的，这将在后续章节中进行详细讨论。

在本章中，我们介绍了网格质量的理论基础，包括了网格生成的数学原理、网格类型及其特性，以及评价网格质量的关键指标。在下一章节，我们将深入探讨网格生成工具与技术，了解如何在实际应用中创建和优化网格。

# 3. 网格生成工具与技术

## 3.1 自动网格生成软件介绍
### 3.1.1 CAST-DESIGNER功能概述

CAST-DESIGNER 是一款功能强大的自动网格生成软件，广泛应用于工业设计和工程仿真领域。其核心功能包括但不限于参数化建模、自适应网格划分、流场仿真以及后处理分析。CAST-DESIGNER 采用先进的网格生成技术，能够根据用户设定的几何和物理条件自动生成高质量的计算网格，极大地减少了手动划分网格的时间和工作量。

使用 CAST-DESIGNER 进行网格生成主要包括以下步骤：
1. 导入或创建几何模型。
2. 设定网格划分参数，如网格类型、尺寸和分布。
3. 进行网格生成预览，检查并修改任何必要的设置。
4. 最后生成网格，并导出到仿真软件进行计算。

CAST-DESIGNER 还支持多种类型的网格输出格式，如 ANSYS (.msh) 和 Fluent (.msh)，确保了与多种主流仿真软件的兼容性。

### 3.1.2 其他常用网格生成工具对比

在介绍 CAST-DESIGNER 的同时，我们还应当讨论其他常用的网格生成工具，以便进行对比分析。例如 ANSYS ICEM CFD 和 HyperMesh 是业界广泛使用的两个工具，它们同样提供了强大的网格划分能力。

- **ANSYS ICEM CFD** 是一款集成在 ANSYS Workbench 平台中的专业网格生成软件。它支持从简单的二维网格划分到复杂的三维结构网格划分，还可以生成适用于计算流体动力学 (CFD) 的高质量网格。ICEM CFD 支持多种网格类型，包括结构化网格、非结构化网格、混合网格等。

- **HyperMesh** 是 Altair 公司推出的一款功能全面的网格生成工具，特别擅长处理复杂的几何体。HyperMesh 提供了丰富的网格生成和编辑功能，用户可以通过它来手动或者自动创建结构化或非结构化网格。其支持多种CAD和CAE软件的数据格式，保证了良好的兼容性。

通过比较，我们可以发现 CAST-DESIGNER 突出了参数化建模和自动化流程的优势，而 ICEM CFD 和 HyperMesh 在几何处理和兼容性方面表现出色。选择合适的工具需要根据具体的应用需求和场景来决定。

## 3.2 网格生成的关键技术
### 3.2.1 适应性网格细化技术

适应性网格细化技术是一种动态调整网格密度的技术，用于确保有限元分析的精度和计算效率。通过这种方式，网格可以在需要精确计算的区域变得更密集，而在影响较小的区域使用更大的网格。

适应性网格细化通常包括以下步骤：
1. 在模型上定义误差估计或灵敏度分析，这可以是基于几何、物理场或者仿真结果的。
2. 确定网格细化区域，通常需要更密集网格的部分是由于几何复杂性、材料变化或预期高梯度场的区域。
3. 应用网格细化策略，如 h-细化或 p-细化。在 h-细化中，网格单元的尺寸变小；在 p-细化中，单元内的多项式阶数提高。
4. 重复计算并根据新生成的网格进行仿真，验证是否满足精度要求。

适应性网格细化技术的应用通常涉及复杂的算法，并需要与仿真软件紧密结合以实现最佳效果
