【TCAD仿真流程全攻略】：掌握Silvaco，构建首个高效模型


# 摘要
本文首先介绍了TCAD仿真和Silvaco软件的基础知识，然后详细讲述了如何搭建和配置Silvaco仿真环境，包括软件安装、环境变量设置、工作界面和仿真流程基础。接下来，文章深入讲解了在Silvaco中构建半导体器件模型、设置仿真参数和边界条件以及执行仿真和结果分析的实践操作。在第四章中，探讨了TCAD仿真中的高级技巧与优化方法，如模拟的高级设置、仿真速度与精度的平衡、仿真错误的诊断与解决。最后，通过工业应用案例分析展示了TCAD仿真的实际应用，包括现代半导体工艺流程、创新器件设计验证以及仿真在产品开发周期中的角色。整体而言，本文为读者提供了一个全面的TCAD仿真学习路径和实践指南。

# 关键字
TCAD仿真；Silvaco；模型构建；仿真参数；结果分析；工业应用案例

参考资源链接：[SILVACO TCAD DECKBUILD教程：使用ATHENA仿真初学者指南](https://wenku.csdn.net/doc/1bbqc8qdph?spm=1055.2635.3001.10343)
# 1. TCAD仿真基础与Silvaco概述

在现代半导体工业中，TCAD（Technology Computer-Aided Design）仿真技术发挥着越来越重要的作用。TCAD仿真可以帮助工程师们在物理制造之前，对半导体器件和工艺进行模拟与优化。本章将带领读者进入TCAD仿真的世界，重点介绍Silvaco公司的仿真软件，它在半导体工业中被广泛应用于器件模拟、工艺模拟和材料研究。

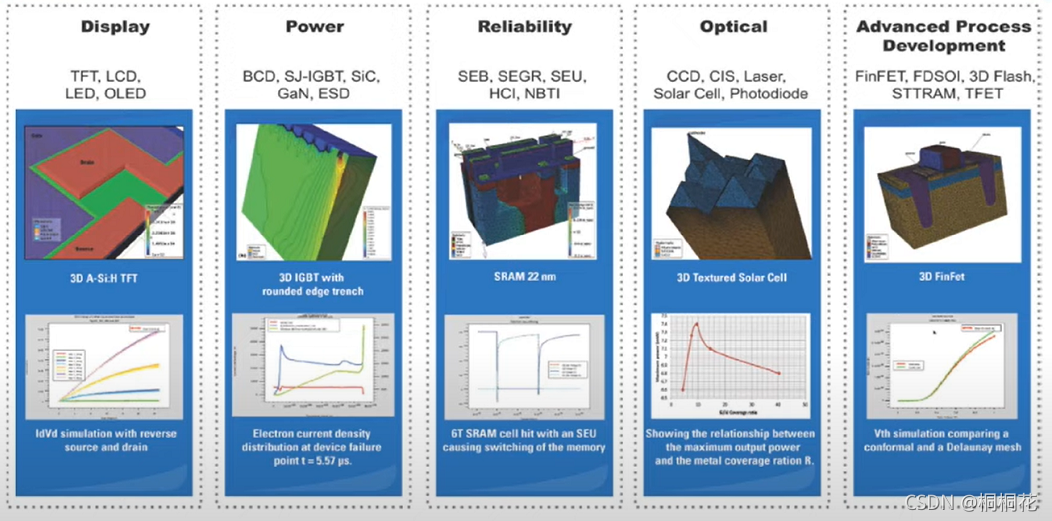

Silvaco是业界领先的TCAD软件提供商，其仿真工具套件覆盖了从半导体器件设计到制造工艺的全过程。Silvaco软件以其高度的集成性和丰富的模拟类型，成为了研究者和工程师进行技术创新和工艺优化的重要平台。我们将在后续章节中深入了解如何搭建Silvaco仿真环境、构建模型、设置参数，并通过实践掌握其使用技巧。

TCAD仿真并不仅仅是技术问题，它还包括了对半导体物理、工艺工程和计算方法的深刻理解。因此，本章将首先为读者介绍TCAD仿真的基础概念、Silvaco软件的核心功能和操作流程，为后面章节的深入探讨打下坚实的基础。

# 2. Silvaco仿真环境搭建与配置

## 2.1 Silvaco软件安装与环境变量设置

### 2.1.1 安装Silvaco软件的步骤

Silvaco的TCAD软件安装过程是比较直接的，但是要注意版本兼容性以及系统要求。以下是详细步骤：

1. **下载安装包**：从Silvaco官方网站或者合法渠道获取所需的安装包。务必下载与操作系统相匹配的安装版本。

2. **运行安装程序**：双击下载的安装文件，遵循安装向导的指引进行安装。通常，安装过程中需要接受许可协议。

3. **选择安装路径**：选择一个适当的路径来安装Silvaco。一般情况下，默认路径为C:\Silvaco\版本号。请注意，避免路径中包含空格或特殊字符。

4. **选择组件**：安装向导会提供一系列组件选择，根据您的需求选择需要安装的软件组件。例如，TCAD、Device Simulator、Atlas等。

5. **完成安装**：选择好需要的组件后，点击“安装”按钮，安装程序将会开始安装过程。这可能需要几分钟的时间，具体时间取决于计算机性能和安装组件的数量。

6. **启动软件**：安装完成后，通常可以选择立即启动软件。如果选择不立即启动，可以在安装完成后手动进入安装目录运行Silvaco的程序。

### 2.1.2 配置环境变量的意义与方法

安装完毕后，配置环境变量是关键的一步，以确保系统能够识别Silvaco的命令并正确调用相关工具。

1. **环境变量路径添加**：在Windows系统中，右键点击“此电脑”，选择“属性”，点击“高级系统设置”，在弹出的“系统属性”窗口中点击“环境变量”按钮。

2. **新建系统变量**：在“系统变量”区域，点击“新建”按钮，变量名输入`SILVACO_HOME`，变量值设置为Silvaco软件的安装路径，例如`C:\Silvaco\version`。

3. **修改Path变量**：在“系统变量”中找到`Path`变量并选择编辑，添加`%SILVACO_HOME%\bin`到变量值的末尾，确保路径以分号分隔。

完成以上步骤后，环境变量配置完成。在命令行中输入`tcad`或者`atlas`等命令可以启动相应的Silvaco工具。

flowchart LR
    A[开始] --> B[下载Silvaco安装包]
    B --> C[运行安装向导]
    C --> D[选择安装路径]
    D --> E[选择组件]
    E --> F[完成安装]
    F --> G[配置环境变量]
    G --> H[验证安装]
    H --> I[结束]

## 2.2 Silvaco工作界面与基本操作

### 2.2.1 界面介绍与个性化设置

Silvaco软件界面直观，用户可以轻松上手进行器件建模和仿真。以下是界面介绍和个性化设置的一些要点：

1. **主界面布局**：Silvaco的主界面通常包含菜单栏、工具栏、工作区和状态栏等。工具栏上排列着常用的工具快捷方式，方便用户使用。

2. **仿真菜单**：菜单栏中包含各种仿真相关的选项，比如开始新的仿真、加载仿真文件、保存工作等。

3. **视图管理**：用户可以通过视图菜单来管理工作区的布局，调整显示窗口和参数设置。

4. **个性化配置**：Silvaco支持用户根据个人习惯进行个性化设置。例如，用户可以调整工具栏中快捷方式的布局，也可以自定义键盘快捷键。

5. **快捷键**：Silvaco提供了一整套快捷键以提升工作效率，如`Ctrl+S`用于保存，`Ctrl+N`用于新建项目等。

### 2.2.2 基本工具和菜单的使用

基本工具和菜单是进行TCAD仿真的基础，熟悉这些工具和菜单对操作至关重要：

1. **新建项目**：选择“文件”菜单中的“新建”选项来开始一个新的项目。

2. **导入和导出**：可以通过“文件”菜单下的“导入”和“导出”选项来导入现有的仿真数据或导出仿真结果。

3. **仿真运行**：使用“仿真”菜单中的“运行”选项来执行仿真任务。

4. **参数设置**：仿真参数设置可以通过“仿真”菜单中的“参数设置”来进行详细配置。

5. **结果查看**：仿真完成后，使用“视图”菜单下的各项工具来查看和分析仿真结果。

| 快捷键 | 功能                     |
|--------|--------------------------|
| Ctrl+N | 新建仿真项目             |
| Ctrl+S | 保存当前工作             |
| F5     | 运行当前仿真             |
| Ctrl+P | 打印当前视图             |
| Ctrl+Z | 撤销最近的操作           |
| Ctrl+Y | 重做刚刚撤销的操作       |

## 2.3 Silvaco的仿真流程基础

### 2.3.1 仿真流程的各个阶段

Silvaco仿真的基本流程可以划分为几个主要阶段，理解这些阶段有助于更好地进行仿真工作：

1. **模型构建**：根据实际器件的结构来构建初始的器件模型，这包括设定材料参数、几何尺寸等。

2. **物理模型选择**：根据器件的物理特性选择合适的物理模型，例如载流子输运、光学过程等。

3. **网格划分**：在空间上划分网格，以提供数值计算的基础。

4. **边界条件设定**：根据实际情况设定适当的边界条件。

5. **仿真参数配置**：设置仿真的时间步长、输出频率等参数。

6. **运行仿真**：在所有准备工作完成后，执行仿真运行。

7. **结果分析**：收集仿真数据，并进行分析。

### 2.3.2 仿真流程中的关键步骤解析

在仿真流程中，以下关键步骤对于成功完成仿真是至关重要的：

1. **选择合适的网格尺寸**：网格越细，仿真结果越精确，但同时也意味着计算量更大。需要在仿真精度和计算效率之间找到平衡点。

2. **正确的物理模型选择**：根据器件的工作原理和特性，选择正确的物理模型，这对于仿真结果的准确性有决定性的影响。

3. **边界条件的设定**：边界条件直接影响仿真结果的准确性，合理的边界条件能够真实地反映器件的物理边界。

4. **仿真参数的优化**：合理的仿真参数设置可以加快仿真速度并确保仿真过程的稳定。

5. **仿真监控与控制**：在仿真执行过程中，监控仿真状态是必要的，以便在出现问题时能够及时干预。

6. **结果分析和验证**：仿真结果需要通过对比实验数据或理论分析进行验证，以确保仿真的有效性。

// 示例代码块
// 这是一个Silvaco命令文件的简单示例，用于定义一个PN结二极管的仿真过程。

// 选取物理模型
physics
{
    semiconductor
    bandgap
    electrostatic
    fermi
}

// 定义网格
grid
{
    line 0 0.1 100
}

// 设定边界条件
boundary conditions
{
    left contact workfunct 4.5
    right contact workfunct 4.5
    contact left p.type
    contact right n.type
}

// 运行仿真
solve init
solve vanode=1
solve vanode=2

// 提取和分析结果
output
{
    v电流曲线 vs vanode
}

此代码块展示了如何用Silvaco命令语言来描述一个基本的仿真流程。每一部分都有详细的注释来解释其功能和用途。

# 3. Silvaco模型构建与仿真实践

## 3.1 构建半导体器件模型

### 3.1.1 模型参数的选取与设定

在进行半导体器件仿真之前，模型参数的选取与设定至关重要。这些参数包括但不限于材料的载流子迁移率、禁带宽度、杂质掺杂浓度等。模型参数的准确度直接决定了仿真的准确性和可靠性。

选取模型参数时，首先需要基于器件的实际材料和工艺条件。例如，对于硅基MOSFET器件，必须考虑硅材料的本征载流子浓度，以及掺杂杂质的类型和浓度分布。这些参数通常是基于实验数据或者经验公式得到的。

在Silvaco TCAD软件中，参数的设定一般在deckbuild脚本文件中进行。例如，设定掺杂浓度的代码段如下：

MATERIAL="silicon"
DOPANT="PHOSPHORUS"
CONCENTRATION=1e16
X=0.1 # X坐标位置
Y=0.1 # Y坐标位置
Z=0.1 # Z坐标位置
DOPING MATERIAL={MATERIAL} DOPANT={DOPANT} CONC={CONCENTRATION} X={X} Y={Y} Z={Z}

这段代码定义了一个掺杂工艺，其中`MATERIAL`定义了材料为硅，`DOPANT`定义了掺杂杂质为磷，`CONCENTRATION`定义了掺杂浓度为1×10^16 cm^-3。`X`、`Y`、`Z`定义了掺杂在三维空间的具体位置。

### 3.1.2 使用TCAD工具绘制器件结构

TCAD工具不仅用于参数设定，还用于构建器件的几何结构。Silvaco TCAD提供了直观的图形用户界面，用户可以通过界面拖拽各种几何图形，比如矩形、多边形、圆形等，来组合出复杂器件结构。

例如，构建一个简单的n型MOSFET器件结构，基本步骤如下：

1. 首先，创建一个矩形代表硅基体，并设置其尺寸。
2. 在硅基体中创建两个矩形，分别代表源极和漏极区域，并进行掺杂。
3. 然后，创建一个门极材料，并定义其尺寸以及与基体的位置关系。
4. 最后，添加接触和边界等其他结构。

在Deckbuild脚本中，创建这些结构的命令可能如下：

# 创建硅基体
REGION NUM=1 MATERIAL=SILICON

# 创建源极和漏极
REGION NUM=2 MATERIAL=SILICON X=0.1:0.2 Y=0.1:0.15 DOPING MATERIAL=N-TYPE CONC=1e20
REGION NUM=3 MATERIAL=SILICON X=0.8:0.9 Y=0.1:0.15 DOPING MATERIAL=N-TYPE CONC=1e20

# 创建门极结构
REGION NUM=4 MATERIAL=POLYSILICON X=0.3:0.7 Y=0.1:0.15

# 定义接触
CONTACT REGION=1
CONTACT REGION=2
CONTACT REGION=3
CONTACT REGION=4

这些脚本命令定义了不同区域的材料、掺杂和位置信息，从而在Silvaco中构建出完整的器件结构模型。

（此处省略第3.2节内容）

## 3.3 执行仿真并分析结果

### 3.3.1 运行仿真过程的监控

执行仿真时，监控仿真过程对于确保仿真的成功至关重要。在Silvaco TCAD仿真过程中，可以设置日志记录、实时监控仿真状态以及仿真数据的输出。

为了监控仿真过程，首先需要在仿真脚本中设置日志记录：

LOG OUTPUT="monitor.log"

这将会在仿真过程中将相关信息写入名为`monitor.log`的文件。

其次，可以使用Silvaco软件提供的实时监控工具，如IV-Characteristics工具，监控电流-电压（I-V）曲线的变化。这有助于判断仿真的进展和结果的趋势。

最后，可以根据仿真类型和需要，配置仿真数据的输出格式和频率。例如，对于电荷分布的监测，可以设置如下命令：

OUTPUT FILE="charge_distribution.dat" FORMAT="TEXT" INTERVAL=1

这表示每仿真一步，都会输出一次电荷分布数据到`charge_distribution.dat`文件中。

### 3.3.2 结果数据的提取与分析

仿真完成后，提取和分析结果数据是验证设计是否符合预期的关键步骤。Silvaco TCAD软件可以导出各种结果文件，包括文本文件、二进制文件和图形界面输出，这些文件包含了器件在不同条件下的各种性能参数。

提取结果数据后，通常需要使用其他数据分析工具或软件（如Excel、Python等）来处理这些数据。通过图形化展示数据，可以直观地分析器件的性能指标，比如阈值电压、漏电流、迁移率、电容等。

对于图形化分析，Silvaco TCAD提供了内置的二维和三维数据可视化工具，可以直接在软件中生成图表。例如，生成漏电流和栅电压之间的关系图的命令：

PLOT IV CURVE V.GATE=0.1:2.0 STEP=0.1 X=V.GATE Y=I.DRAIN

上述命令在0.1V到2.0V的栅电压范围内，以0.1V的间隔，绘制漏电流随栅电压变化的曲线图。

对于更为复杂的分析，可以将Silvaco输出的数据导入到其他数据分析软件中。这里是一个使用Python读取Silvaco输出的电荷分布数据文件，并绘制电荷分布图的示例代码：

import matplotlib.pyplot as plt

# 读取数据
data = np.loadtxt('charge_distribution.dat', skiprows=2)

# 解析数据
gate_voltage = data[:, 0]
charge_density = data[:, 1]

# 绘制图表
plt.figure(figsize=(10, 6))
plt.plot(gate_voltage, charge_density)
plt.title('Charge Density vs Gate Voltage')
plt.xlabel('Gate Voltage (V)')
plt.ylabel('Charge Density (C/cm^2)')
plt.grid(True)
plt.show()

在这段代码中，首先导入了`matplotlib.pyplot`库来绘制图形。接着，使用`numpy.loadtxt`函数读取Silvaco输出的电荷分布数据文件。最后，使用matplotlib绘制出电荷密度随栅电压变化的曲线图。

（此处省略第4章和第5章内容）

# 4. TCAD仿真高级技巧与优化

在TCAD仿真的世界中，随着对精确度和效率要求的不断提升，掌握一些高级技巧和优化策略显得尤为重要。在本章中，我们将深入了解仿真模拟的高级设置、仿真速度与精度的平衡，以及仿真错误的诊断与解决。

## 4.1 仿真模拟的高级设置

### 4.1.1 自定义物理模型的高级设置

TCAD仿真工具允许用户对仿真过程中的物理模型进行深入配置，以达到精确模拟半导体器件工作状态的目的。在自定义物理模型时，用户可以根据器件的特点和仿真需求，进行精细的调整。

为了自定义物理模型，通常需要修改仿真工具中的配置文件（如`.in`文件），或者在用户界面中选择特定的选项。例如，在Silvaco的TCAD工具中，可以通过修改`deckbuild`文件来实现对模型的高级设置。

# 示例代码片段
material Silicon
    # 定义硅材料参数
    doping.type = P
    doping.profile = 1e16
end material

model physical
    # 高级物理模型设置
    carrier Mobility
        type = BGN
        # 这里可以添加更多自定义参数
    end carrier
end model

在上述代码中，我们为硅材料定义了掺杂类型和浓度，然后设置了载流子模型，这里使用了BGN模型来描述载流子的迁移率。高级用户可以在此基础上进一步调整更多参数，以更精确地模拟器件行为。

### 4.1.2 复杂结构模型的构建技巧

构建复杂结构模型是TCAD仿真中一项挑战性工作。在创建复杂结构时，用户需要充分理解器件的工作原理以及材料属性，从而能够合理地构建模型。

对于复杂结构，如FinFET、量子点等结构，可以通过分步构建和逐步细化来实现。每个步骤可以使用不同的仿真工具，例如，可以先用`athena`工具定义FinFET的器件结构，然后在`atlas`中进行电学性能仿真。

# 示例代码片段
# 定义FinFET结构的参数
define fin_width 15 nm
define fin_height 50 nm
define gate_length 50 nm
define oxide_thickness 2 nm

# 构建FinFET器件结构
# 这里省略了实际的结构绘制代码

上述代码展示了如何定义FinFET结构的参数，实际的结构绘制会更加复杂，可能涉及到多步骤的绘制和调整。在创建完结构后，后续步骤包括添加掺杂、定义金属接触和设置仿真参数等。

## 4.2 仿真速度与精度的平衡

### 4.2.1 提高仿真效率的策略

仿真效率的提升通常涉及算法优化、并行计算及合理利用计算资源。TCAD仿真软件通常提供了多种优化手段以提高计算速度，如网格的优化、时间步长的控制等。

一种常见的策略是通过优化网格密度来加速仿真。在不影响仿真精度的情况下，对非关键区域使用较粗的网格，而在关键区域采用较细的网格可以显著提升效率。

# 示例代码片段
# 网格优化设置
grid auto
    min.size = 5 nm
    max.size = 20 nm
    region silicon
        min.size = 2 nm
        max.size = 10 nm
    end region
end grid

在代码中，我们设置了全局的最小和最大网格尺寸，并在硅材料区域指定了更小的网格尺寸，这可以确保在器件的关键部分进行更精确的仿真，同时不会过分增加整体仿真时间。

### 4.2.2 确保仿真精度的方法

确保仿真精度对于获得可信的模拟结果至关重要。除了选择合适的物理模型和参数外，仔细检查网格划分质量、时间步长的选取以及边界条件的定义都至关重要。

细致的网格划分有助于提升仿真的精度，但应避免过度细化导致的计算负担。通常，通过反复试验来确定最佳网格划分是一种常用方法。同时，合理的时间步长能够确保仿真过程中稳定性和精度。

# 示例代码片段
# 时间步长设置
solve init
solve steady
solve transient
    maxstep = 1 fs
    finaltime = 10 ns
end solve

在上述代码中，我们设置了初始状态的解算、稳态解算以及瞬态解算，其中瞬态解算部分定义了时间步长为1飞秒，最终仿真时间为10纳秒。通过合理选择这些参数，可以确保仿真结果的准确性和可靠性。

## 4.3 仿真错误诊断与解决

### 4.3.1 常见仿真错误类型和原因

在仿真过程中，常见的错误类型包括但不限于：网格错误、物理模型不匹配、数值不稳定和边界条件错误等。理解这些错误产生的原因对于快速定位和解决问题至关重要。

- 网格错误：可能是由于网格过于粗糙导致器件关键部位的特征无法被捕捉，或网格过于密集导致计算量剧增而溢出。
- 物理模型不匹配：仿真模型中的物理模型如果不能准确描述所研究器件的物理过程，会导致仿真结果的不准确。
- 数值不稳定：可能由于时间步长选取不当或数值算法设置不当等原因造成。
- 边界条件错误：不合理的边界条件设置将直接影响仿真的准确性。

### 4.3.2 诊断及解决仿真错误的流程

诊断和解决仿真错误是一项系统性工作，需要用户对仿真过程中的各个阶段都有全面的理解。以下是一般性的流程：

1. **检查网格划分**：确保所有重要区域都划分了适量的网格，同时避免了过度密集的网格划分。
2. **核对物理模型参数**：对照模型的理论基础，检查所有物理模型参数设置是否正确。
3. **优化时间步长和算法**：适当调整时间步长和数值算法，避免数值不稳定现象。
4. **审查边界条件设置**：检查所有边界条件是否正确设置，确保它们与物理模型和器件实际情况相符。

# 示例代码片段
# 检查和修正网格划分
grid check
    region silicon
        min.size = 2 nm
        max.size = 10 nm
    end region
end grid

# 调整仿真参数
solve transient
    maxstep = 1 fs
    finaltime = 10 ns
    method = backward
end solve

以上代码片段展示了如何检查网格划分的有效性，并对瞬态仿真参数进行调整，以解决数值不稳定的问题。

在TCAD仿真的过程中，掌握以上高级技巧和优化方法，不仅能够提高仿真的效率和精度，还能够在遇到问题时迅速诊断并找到解决方案，这对于IT行业和相关领域的高级从业者来说，是提升竞争力的重要手段。

# 5. TCAD仿真的工业应用案例分析

## 5.1 现代半导体工艺流程与仿真应用

### 5.1.1 工艺流程介绍

在现代半导体制造业中，TCAD仿真扮演着至关重要的角色。工艺流程主要由一系列预定义的步骤组成，包括光刻、蚀刻、离子注入、沉积、化学机械抛光（CMP）和热处理等。TCAD仿真是一个预测和分析这些复杂制造步骤对半导体器件性能影响的强大工具。

- **光刻**：在硅片上绘制电路图案。
- **蚀刻**：去除未受光刻胶保护的硅片部分。
- **离子注入**：将掺杂元素注入硅片以改变其电导率。
- **沉积**：在硅片上沉积新的材料层，如氧化物或金属。
- **CMP**：平整化材料表面，确保后续步骤的精度。
- **热处理**：通过加热和冷却过程，形成所需的材料特性。

TCAD仿真可以在这些步骤执行之前，帮助工艺工程师评估和优化参数，降低生产成本并缩短产品上市时间。

### 5.1.2 仿真实例：工艺参数优化

以光刻工艺为例，工艺参数如光刻胶的厚度、曝光时间和光源波长对最终图案的质量有极大影响。TCAD仿真可以针对特定的参数进行模拟，展示不同参数对光刻质量的影响。

graph LR
A[开始仿真实验]
B[设置光刻工艺参数]
C[运行仿真]
D[分析仿真结果]
E[参数优化]
F[验证优化效果]
G[实施最佳工艺]
H[结束仿真实验]

A --> B
B --> C
C --> D
D --> E
E --> F
F --> G
G --> H

通过反复的仿真优化，可以确定最佳的光刻参数组合，从而在实际生产中获得更精确的图案，提高产品的质量和产量。

## 5.2 创新器件设计与仿真验证

### 5.2.1 设计创新的器件结构

随着技术的发展，半导体器件正变得越来越小、越来越复杂。器件设计者需要依赖TCAD仿真来设计和验证新型器件结构的可行性。例如，设计者可能会探索新的栅介质材料、纳米线场效应晶体管（FET）或其他具有创新结构的器件。

### 5.2.2 仿真验证设计的有效性

一旦设计出新的器件结构，TCAD仿真就可以用来验证其性能预期。仿真将帮助发现潜在的问题，比如电流泄露、热问题或者可靠性问题。例如，在设计一个新型的功率器件时，仿真可以帮助确定最佳的器件结构，以实现最小的能量损耗和最大的电流承载能力。

graph LR
A[开始设计新器件]
B[构建TCAD模型]
C[定义材料属性和几何结构]
D[设置仿真参数]
E[运行仿真]
F[提取仿真数据]
G[分析仿真结果]
H[优化器件设计]
I[验证器件性能]

A --> B
B --> C
C --> D
D --> E
E --> F
F --> G
G --> H
H --> I

通过这种方式，TCAD仿真不仅缩短了设计周期，还提高了新器件成功的几率。

## 5.3 仿真在产品开发周期中的角色

### 5.3.1 仿真与传统测试的对比

仿真技术的引入，改变了传统的产品开发和测试流程。与传统的基于原型的测试相比，TCAD仿真具有以下几个优势：

- **成本效益**：仿真可以在物理原型制造之前进行，节省了昂贵的材料和制造成本。
- **时间效率**：仿真速度远快于实际测试，可以加快产品迭代过程。
- **数据丰富性**：仿真提供了更多的内部数据和参数，帮助工程师深入理解器件性能。

### 5.3.2 仿真在产品生命周期中的应用展望

仿真技术的应用并不限于研发阶段，它在产品生命周期的各个阶段都有重要的应用前景。例如，在产品进入市场后，仿真可用于故障分析和产品改进。随着数据分析和机器学习技术的进步，未来的仿真将更加高效和精确，为产品开发和优化提供强有力的支持。

总结来说，TCAD仿真技术在现代工业应用中具有广泛的潜力。通过实际的案例分析，我们可以看到仿真技术是如何帮助工程师在半导体制造业中实现创新并优化产品设计。随着技术的不断进步，仿真在产品开发周期中的作用将变得越来越重要。
