揭秘Matplotlib子图实战:一步步绘制专业级子图

发布时间: 2024-07-12 08:11:11 阅读量: 70 订阅数: 33

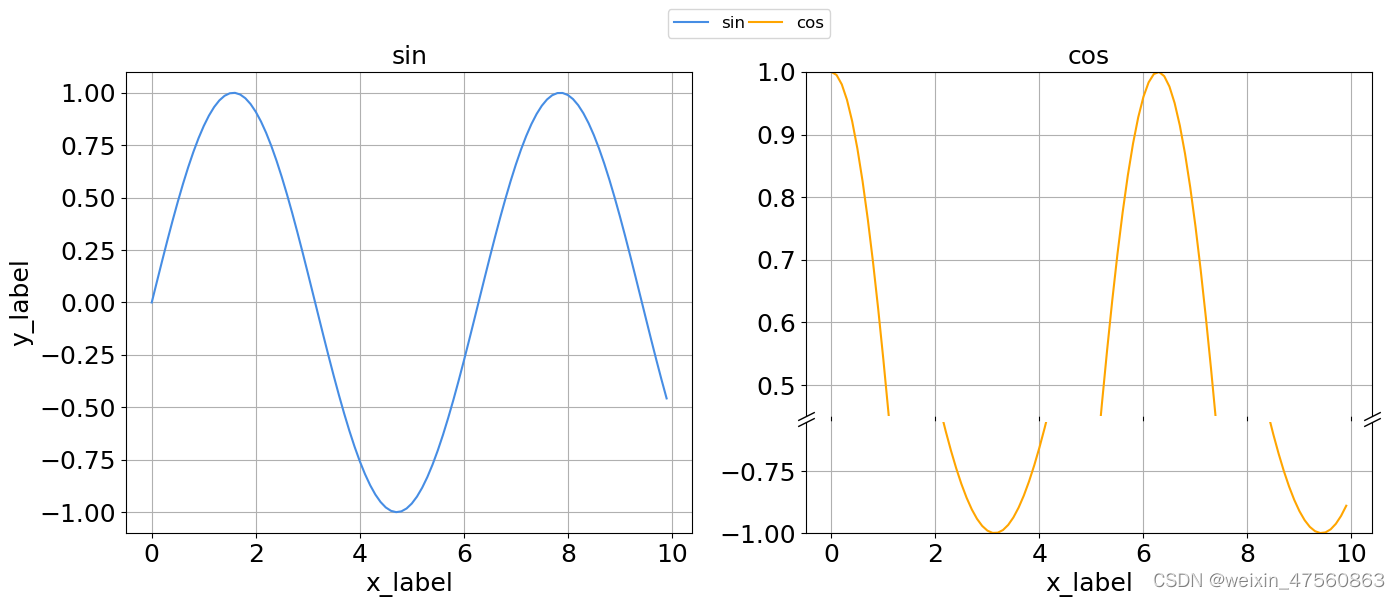

![揭秘Matplotlib子图实战:一步步绘制专业级子图](https://img-blog.csdnimg.cn/a7944d71925c43f6835dd2ab812741f4.png) # 1. Matplotlib子图简介** Matplotlib是Python中用于数据可视化的强大库。子图是Matplotlib中用于在单个图形中创建多个绘图区域的机制。它允许您将多个图形元素组织成一个连贯的布局,从而可以轻松地比较和分析数据。 子图可以用于创建各种类型的图表,包括折线图、散点图、条形图和饼图。它们还可以用于创建交互式可视化,允许用户缩放、平移和注释图表。 在本章中,我们将探讨Matplotlib子图的基础知识,包括创建子图、控制子图布局以及使用子图进行数据可视化的基本方法。 # 2. 子图创建与布局 ### 2.1 子图创建的基本方法 #### 2.1.1 plt.subplot()函数 `plt.subplot()`函数是创建子图最基本的方法。其语法如下: ```python plt.subplot(nrows, ncols, index) ``` 其中: * `nrows`:子图的行数 * `ncols`:子图的列数 * `index`:子图在网格中的索引,从1开始 例如,以下代码创建了一个2行3列的子图网格,并激活第一个子图: ```python import matplotlib.pyplot as plt plt.subplot(2, 3, 1) ``` #### 2.1.2 plt.subplots()函数 `plt.subplots()`函数可以同时创建多个子图,并返回一个包含子图和轴对象的元组。其语法如下: ```python fig, axes = plt.subplots(nrows, ncols, sharex=False, sharey=False) ``` 其中: * `nrows`:子图的行数 * `ncols`:子图的列数 * `sharex`:是否共享x轴 * `sharey`:是否共享y轴 例如,以下代码创建了一个2行3列的子图网格,并共享x轴: ```python fig, axes = plt.subplots(2, 3, sharex=True) ``` ### 2.2 子图布局的控制 #### 2.2.1 gridspec模块 `gridspec`模块提供了更灵活的子图布局控制。它允许指定子图的位置、大小和间距。 以下是一个使用`gridspec`创建子图网格的示例: ```python import matplotlib.gridspec as gridspec fig = plt.figure() gs = gridspec.GridSpec(2, 3, figure=fig) ax1 = fig.add_subplot(gs[0, 0]) ax2 = fig.add_subplot(gs[0, 1]) ax3 = fig.add_subplot(gs[0, 2]) ax4 = fig.add_subplot(gs[1, 0]) ax5 = fig.add_subplot(gs[1, 1]) ax6 = fig.add_subplot(gs[1, 2]) ``` #### 2.2.2 subplot2grid()函数 `subplot2grid()`函数是另一种控制子图布局的方法。它允许指定子图的行列位置和跨度。 以下是一个使用`subplot2grid()`创建子图网格的示例: ```python import matplotlib.pyplot as plt fig = plt.figure() ax1 = plt.subplot2grid((2, 3), (0, 0), colspan=2) ax2 = plt.subplot2grid((2, 3), (0, 2)) ax3 = plt.subplot2grid((2, 3), (1, 0), colspan=2) ax4 = plt.subplot2grid((2, 3), (1, 2)) ``` ### 代码示例 以下代码演示了使用`plt.subplot()`和`plt.subplots()`创建子图: ```python import matplotlib.pyplot as plt # 使用plt.subplot()创建子图 plt.subplot(2, 3, 1) plt.plot([1, 2, 3], [4, 5, 6]) # 使用plt.subplots()创建子图 fig, axes = plt.subplots(2, 3, sharex=True) axes[0, 0].plot([1, 2, 3], [4, 5, 6]) axes[0, 1].plot([1, 2, 3], [7, 8, 9]) axes[0, 2].plot([1, 2, 3], [10, 11, 12]) axes[1, 0].plot([1, 2, 3], [13, 14, 15]) axes[1, 1].plot([1, 2, 3], [16, 17, 18]) axes[1, 2].plot([1, 2, 3], [19, 20, 21]) plt.show() ``` ### 逻辑分析 上述代码使用`plt.subplot()`创建了一个2行3列的子图网格,并激活了第一个子图。然后,它使用`plt.plot()`在该子图上绘制了一条线。 使用`plt.subplots()`创建的子图网格具有相同的行数和列数,但它返回了一个包含子图和轴对象的元组。该元组中的每个元素都是一个子图,可以使用索引访问。代码使用这些索引来访问子图并绘制数据。 ### 参数说明 * `nrows`:子图的行数 * `ncols`:子图的列数 * `sharex`:是否共享x轴 * `sharey`:是否共享y轴 * `colspan`:子图跨越的列数 * `rowspan`:子图跨越的行数 # 3. 子图数据可视化 ### 3.1 常用绘图函数 Matplotlib提供了丰富的绘图函数,用于在子图上绘制各种类型的图表。以下介绍三种最常用的绘图函数: #### 3.1.1 plot()函数 `plot()`函数用于绘制折线图或散点图。它接受两个参数:x轴数据和y轴数据。 ```python import matplotlib.pyplot as plt # x轴数据 x = [1, 2, 3, 4, 5] # y轴数据 y = [2, 4, 6, 8, 10] # 绘制折线图 plt.plot(x, y) plt.show() ``` **代码逻辑分析:** * `plt.plot(x, y)`:绘制折线图,其中`x`为x轴数据,`y`为y轴数据。 * `plt.show()`:显示绘制的图表。 #### 3.1.2 scatter()函数 `scatter()`函数用于绘制散点图。它接受两个参数:x轴数据和y轴数据。 ```python import matplotlib.pyplot as plt # x轴数据 x = [1, 2, 3, 4, 5] # y轴数据 y = [2, 4, 6, 8, 10] # 绘制散点图 plt.scatter(x, y) plt.show() ``` **代码逻辑分析:** * `plt.scatter(x, y)`:绘制散点图,其中`x`为x轴数据,`y`为y轴数据。 * `plt.show()`:显示绘制的图表。 #### 3.1.3 bar()函数 `bar()`函数用于绘制条形图。它接受一个参数:y轴数据。 ```python import matplotlib.pyplot as plt # y轴数据 y = [2, 4, 6, 8, 10] # 绘制条形图 plt.bar(range(len(y)), y) plt.show() ``` **代码逻辑分析:** * `plt.bar(range(len(y)), y)`:绘制条形图,其中`range(len(y))`为x轴数据,`y`为y轴数据。 * `plt.show()`:显示绘制的图表。 ### 3.2 多个子图上的数据关联 在某些情况下,需要在多个子图上显示相关的数据。Matplotlib提供了以下两种方法来关联子图上的数据: #### 3.2.1 共享坐标轴 通过共享坐标轴,可以确保多个子图上的数据在同一坐标系中显示。 ```python import matplotlib.pyplot as plt # 创建两个子图 fig, (ax1, ax2) = plt.subplots(1, 2) # 绘制子图1中的数据 ax1.plot([1, 2, 3], [2, 4, 6]) # 绘制子图2中的数据 ax2.plot([1, 2, 3], [3, 5, 7]) # 共享y轴 ax1.set_ylim([0, 10]) ax2.set_ylim([0, 10]) plt.show() ``` **代码逻辑分析:** * `fig, (ax1, ax2) = plt.subplots(1, 2)`:创建两个子图,`fig`为图形对象,`ax1`和`ax2`为子图对象。 * `ax1.plot()`和`ax2.plot()`:在子图1和子图2中绘制数据。 * `ax1.set_ylim()`和`ax2.set_ylim()`:设置子图1和子图2的y轴范围,确保它们共享相同的y轴。 * `plt.show()`:显示绘制的图表。 #### 3.2.2 关联数据点 通过关联数据点,可以使多个子图上的数据点相互关联。 ```python import matplotlib.pyplot as plt # 创建两个子图 fig, (ax1, ax2) = plt.subplots(1, 2) # 绘制子图1中的数据 ax1.plot([1, 2, 3], [2, 4, 6]) # 绘制子图2中的数据 ax2.plot([1, 2, 3], [3, 5, 7]) # 关联子图1和子图2中的数据点 ax1.lines[0].set_xdata(ax2.lines[0].get_xdata()) ax1.lines[0].set_ydata(ax2.lines[0].get_ydata()) plt.show() ``` **代码逻辑分析:** * `fig, (ax1, ax2) = plt.subplots(1, 2)`:创建两个子图,`fig`为图形对象,`ax1`和`ax2`为子图对象。 * `ax1.plot()`和`ax2.plot()`:在子图1和子图2中绘制数据。 * `ax1.lines[0].set_xdata()`和`ax1.lines[0].set_ydata()`:将子图1中第一条线(`lines[0]`)的x轴数据和y轴数据设置为子图2中第一条线(`lines[0]`)的x轴数据和y轴数据,从而关联数据点。 * `plt.show()`:显示绘制的图表。 # 4. 子图高级特性 ### 4.1 子图的自定义 #### 4.1.1 设置子图标题和标签 - **代码块:** ```python import matplotlib.pyplot as plt # 创建一个子图 fig, ax = plt.subplots() # 设置子图标题 ax.set_title('子图标题') # 设置子图 x 轴标签 ax.set_xlabel('x 轴标签') # 设置子图 y 轴标签 ax.set_ylabel('y 轴标签') # 显示子图 plt.show() ``` - **逻辑分析:** - `ax.set_title()`:设置子图标题。 - `ax.set_xlabel()`:设置子图 x 轴标签。 - `ax.set_ylabel()`:设置子图 y 轴标签。 #### 4.1.2 调整子图大小和位置 - **代码块:** ```python import matplotlib.pyplot as plt # 创建一个子图 fig, ax = plt.subplots() # 调整子图大小 ax.set_position([left, bottom, width, height]) # 调整子图位置 ax.set_position([left, bottom, width, height]) # 显示子图 plt.show() ``` - **参数说明:** - `left`:子图左边界距离父容器左边界距离。 - `bottom`:子图下边界距离父容器下边界距离。 - `width`:子图宽度。 - `height`:子图高度。 - **逻辑分析:** - `ax.set_position()`:调整子图大小和位置。 ### 4.2 子图的交互功能 #### 4.2.1 缩放和平移 - **代码块:** ```python import matplotlib.pyplot as plt # 创建一个子图 fig, ax = plt.subplots() # 启用缩放和平移 plt.ion() # 缩放和平移子图 ax.set_xlim([xmin, xmax]) ax.set_ylim([ymin, ymax]) # 显示子图 plt.show() # 等待用户交互 plt.ioff() ``` - **参数说明:** - `xmin`:x 轴最小值。 - `xmax`:x 轴最大值。 - `ymin`:y 轴最小值。 - `ymax`:y 轴最大值。 - **逻辑分析:** - `plt.ion()`:启用交互模式。 - `ax.set_xlim()`:设置 x 轴范围。 - `ax.set_ylim()`:设置 y 轴范围。 - `plt.ioff()`:关闭交互模式。 #### 4.2.2 图例和注释 - **代码块:** ```python import matplotlib.pyplot as plt # 创建一个子图 fig, ax = plt.subplots() # 添加图例 ax.legend(handles, labels) # 添加注释 ax.annotate("注释", xy=(x, y), xytext=(x, y), arrowprops=dict(facecolor='black')) # 显示子图 plt.show() ``` - **参数说明:** - `handles`:图例句柄。 - `labels`:图例标签。 - `x`:注释 x 坐标。 - `y`:注释 y 坐标。 - `xytext`:注释文本 x 坐标和 y 坐标。 - `arrowprops`:注释箭头属性。 - **逻辑分析:** - `ax.legend()`:添加图例。 - `ax.annotate()`:添加注释。 # 5.1 多组数据的对比分析 子图提供了将多个数据集的可视化并排放置的能力,这对于比较和分析数据非常有用。 ### 5.1.1 条形图对比 条形图是比较不同类别或组中值的常用方法。使用子图,我们可以轻松地创建多个条形图,以便进行比较。 ```python import matplotlib.pyplot as plt import numpy as np # 创建数据 data1 = np.random.randn(50) data2 = np.random.randn(50) + 5 data3 = np.random.randn(50) + 10 # 创建子图 fig, axes = plt.subplots(1, 3, figsize=(15, 5)) # 绘制条形图 axes[0].bar(np.arange(len(data1)), data1, label='Data1') axes[1].bar(np.arange(len(data2)), data2, label='Data2') axes[2].bar(np.arange(len(data3)), data3, label='Data3') # 设置标题和标签 axes[0].set_title('Data1') axes[1].set_title('Data2') axes[2].set_title('Data3') axes[0].set_ylabel('Value') # 添加图例 axes[2].legend() # 显示图形 plt.show() ``` ### 5.1.2 散点图对比 散点图用于显示两个变量之间的关系。使用子图,我们可以创建多个散点图来比较不同数据集之间的关系。 ```python import matplotlib.pyplot as plt import numpy as np # 创建数据 data1 = np.random.randn(50, 2) data2 = np.random.randn(50, 2) + 5 data3 = np.random.randn(50, 2) + 10 # 创建子图 fig, axes = plt.subplots(1, 3, figsize=(15, 5)) # 绘制散点图 axes[0].scatter(data1[:, 0], data1[:, 1], label='Data1') axes[1].scatter(data2[:, 0], data2[:, 1], label='Data2') axes[2].scatter(data3[:, 0], data3[:, 1], label='Data3') # 设置标题和标签 axes[0].set_title('Data1') axes[1].set_title('Data2') axes[2].set_title('Data3') axes[0].set_xlabel('X') axes[0].set_ylabel('Y') # 添加图例 axes[2].legend() # 显示图形 plt.show() ```
