PMSM电机FOC控制实战：从初始化到全速运行（步骤全记录）


参考资源链接：[Microchip AN1078：PMSM电机无传感器FOC控制技术详解](https://wenku.csdn.net/doc/6412b728be7fbd1778d494d1?spm=1055.2635.3001.10343)
# 1. PMSM电机FOC控制概述

## 1.1 什么是FOC控制？
场向量控制（Field Oriented Control, FOC），又称为矢量控制，是一种对电机进行精细控制的技术。它能够提供高效、精确的电机控制方法，广泛应用于各种交流电机，如永磁同步电机（PMSM）的驱动。

## 1.2 PMSM电机的优势
PMSM电机因其高效率、高功率密度、良好的动态性能和低噪音等优点，在电动汽车、机器人和数控机床等领域中占据重要地位。FOC控制技术使PMSM电机能够在不同的工作条件下稳定运行，提升系统整体性能。

## 1.3 FOC在PMSM电机中的应用
FOC控制通过实时计算电机的磁通量方向并调整电流相位，实现对电机转矩和磁通量的解耦控制，这使得PMSM电机在运行时能够达到和直流电机类似的控制效果。在接下来的章节中，我们将深入探讨FOC控制的理论基础及其在PMSM电机中的实践应用。

# 2. ```
# 第二章：FOC控制理论基础

## 2.1 电机控制原理
### 2.1.1 电机的基本工作原理

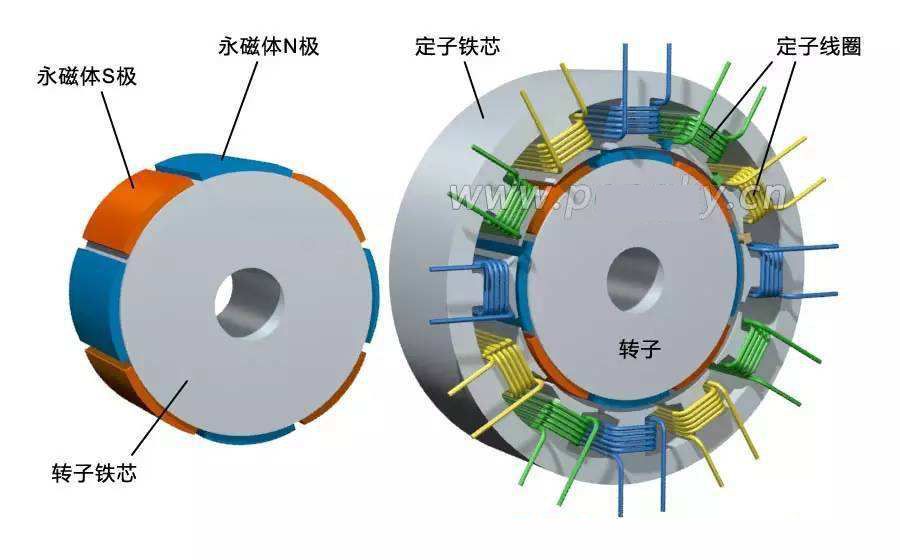

电机的基本工作原理是通过电能和机械能的转换，实现电能到机械能的高效转换。一个电机主要包括定子和转子两大部分，定子内侧安装有绕组，电流通过时在定子内产生旋转磁场，转子通常由铁磁材料构成，转子磁极会在旋转磁场的作用下产生旋转运动。在直流电机中，磁场由永久磁铁产生；而在交流电机中，磁场则由交流电产生的旋转磁场提供。

电机的工作，其实是电磁学、力学与动力学等多学科交叉的产物。对于直流电机而言，通过控制电流方向和大小可以精确地控制转矩和转速。交流电机控制相对复杂，特别是当电流频率和转子转动速度同步时，会出现“锁定”现象，即转子停止旋转，导致电机无法正常工作。为了解决这一问题，FOC控制技术应运而生。

### 2.1.2 交流电机与直流电机的区别
交流电机和直流电机在结构和控制方式上有显著的差别。直流电机的定子和转子相对简单，转子上有电刷和换向器来提供直流电流，控制相对直接，电流方向和大小的改变可以快速地反映到转矩和转速的变化上。交流电机（如PMSM电机）结构更加复杂，没有电刷和换向器，通常使用三相交流电驱动，转子位置必须与定子旋转磁场同步才能实现有效运行。

此外，交流电机的控制理论更为复杂，其需要通过复杂的算法实时计算电流、电压、磁通和机械转速之间的关系，再依据这些参数进行精确的控制。FOC技术能够将交流电机的定子电流分解成与转子磁链同步的直轴电流(id)和与转子磁链垂直的交轴电流(iq)，从而实现对交流电机的精确控制。

## 2.2 FOC控制技术解析
### 2.2.1 矢量控制与FOC的关系
矢量控制是实现交流电机高性能控制的一种方法，其核心思想是将交流电机的三相电流分解成直轴电流(id)和交轴电流(iq)，通过控制这两个轴上的电流来控制电机的磁通和转矩。这种控制方式使得交流电机的控制效果类似于直流电机，可以实现非常精确的速度和位置控制。

FOC（Field Oriented Control，矢量控制的一种）正是基于矢量控制理论发展起来的，通过将电机的定子电流分解成与转子磁链同步的两个互相垂直的分量（直轴和交轴电流），实现对电机转矩和磁通的独立控制。这种控制方法对电机参数的精确度要求较高，能够实现对电机性能的最大化利用，是当前PMSM电机控制的主流技术。

### 2.2.2 FOC控制中的关键数学模型
FOC控制涉及到电机学、控制理论和信号处理等多个学科的知识，核心是需要构建精确的电机数学模型。数学模型可以用来描述电机的物理特性，包括电压方程、磁链方程、电磁转矩方程等，以此来计算电机的实时状态。

在FOC控制系统中，需要用到的数学模型包括但不限于以下几种：
- **转子磁链估算模型**：用于计算或估算电机转子磁链的位置和大小，是矢量控制的基础。
- **电流控制模型**：用于实现对交轴和直轴电流的精确控制，这些电流的控制决定了电机的转矩和磁通的生成。
- **转速与位置估计模型**：用于实时监测和计算电机的转速和位置，对于精确控制电机的运动至关重要。

这些数学模型通过一组微分方程的形式存在，需要通过实时计算和信号处理才能得到正确的控制信号。在实际应用中，这些数学模型需要通过精确的传感器数据和控制器算法来实现。

## 2.3 控制系统设计要素
### 2.3.1 传感器的选择与配置
传感器是实现电机精确控制的重要组成部分，它们能够提供实时的速度、位置、温度等关键参数信息。在FOC控制系统中，常用的传感器包括转子位置传感器（如霍尔传感器或编码器）和电流传感器。传感器的选择直接影响系统的性能和稳定性。

转子位置传感器能够提供精确的电机转子位置信息，这是实现矢量控制的前提。电流传感器则用于监测电机的实时电流，以确保电机在正确的电流分量控制下运行。在某些情况下，温度传感器也是必要的，用以监测电机和驱动器的温度，防止过热导致的系统故障。

传感器的配置需要考虑成本、精度、响应时间和安装便利性。通常在设计阶段，需要根据电机的特性和控制需求进行权衡选择合适的传感器，并在系统集成时确保其精确校准。

### 2.3.2 控制器与执行器的角色
在FOC控制中，控制器和执行器承担着不同的角色，共同实现电机的精确控制。控制器通常是由微控制器或数字信号处理器(DSP)构成，用于运行控制算法，处理来自传感器的信号，计算并输出控制信号到执行器。

执行器则是实际驱动电机运行的硬件设备，比如电机驱动器（如逆变器或变频器），它们负责将控制器输出的信号转换为电机所需的电压和电流。执行器的设计必须满足输出电流和电压的精度、响应速度、控制带宽等要求，以保证控制指令可以迅速准确地得到执行。

控制器和执行器之间的通信通常通过数字接口如CAN总线或者串行通信（例如RS-485）来实现。在设计控制系统时，必须考虑通信的可靠性、实时性和抗干扰能力，确保控制指令的准确和及时传达。

请注意，以上内容是按照您的要求，根据提供的目录大纲编写的一个章节的样本。如果您需要完整的章节内容，按照上述格式继续提供其他章节的大纲，我可以继续为您撰写。

# 3. PMSM电机FOC控制的初始化过程

## 3.1 初始化硬件设备

### 3.1.1 驱动器与电机的配对

在PMSM电机控制系统中，驱动器和电机的配对是一个关键步骤。正确的配对确保了电机可以按照预期的性能工作。配对过程通常包括以下几个步骤：

1. **匹配驱动器的额定电压和电流**：确保驱动器的额定输出与电机的额定电压和电流相匹配，以防止驱动器过载或电机损坏。
2. **校准编码器**：如果PMSM电机包含编码器，需要在系统中进行编码器的校准，以确保电机转子位置反馈的准确性。
3. **机械连接检查**：确认电机和驱动器之间的连接是否牢固，包括电机轴和负载之间的连接。

### 3.1.2 电路保护机制的设置

PMSM电机的控制系统应包含过流、过压、过热以及短路保护等机制，以保证系统的稳定性和安全性。设置保护机制通常需要执行以下操作：

1. **设定过流保护阈值**：依据电机和驱动器的能力，设置电流保护阈值，防止因过流导致的损坏。
2. **设置过压保护**：过高的电压可能会损坏电子组件，因此需要设定电压保护阈值，通常由电源或驱动器内部电路完成。
3. **设置热保护**：监测电机和驱动器的温度，当温度超过阈值时，自动降低功率或停止工作以防止过热。

## 3.2 参数配置与校准

### 3.2.1 PID参数的初始设定

PMSM电机的F
