Python画线秘籍:揭秘绘制各种形状和曲线的终极技巧

发布时间: 2024-06-20 10:48:37 阅读量: 86 订阅数: 33

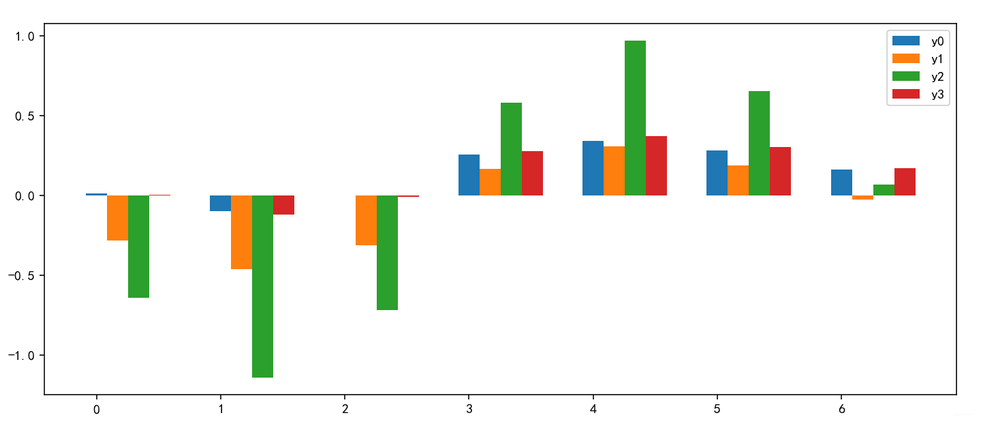

![python画线简单代码](https://img-blog.csdnimg.cn/20210129011807716.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0NhaXFpdWRhbg==,size_1,color_FFFFFF,t_70) # 1. Python绘图基础** Python中绘图库matplotlib是用于创建各种类型图形的强大工具。本章将介绍matplotlib的基本概念和绘图功能,为后续章节中更高级的绘图技术奠定基础。 matplotlib使用面向对象的方法,提供了一系列类和函数来创建和操作图形对象。其中,`matplotlib.pyplot`模块提供了方便的函数,可以轻松地绘制各种形状、曲线和图表。 在开始绘图之前,需要创建一个`Figure`对象和一个或多个`Axes`对象。`Figure`对象表示整个图形画布,而`Axes`对象表示绘图区域。通过调用`pyplot.figure()`和`pyplot.axes()`函数可以创建这些对象。 # 2. 绘制基本形状 在本章节中,我们将探讨使用Matplotlib绘制基本形状,包括直线、曲线、矩形和圆形。这些形状是创建更复杂图形的基础,理解它们对于掌握Matplotlib绘图至关重要。 ### 2.1 绘制直线和曲线 #### 2.1.1 使用matplotlib.pyplot.plot()函数 matplotlib.pyplot.plot()函数是绘制直线和曲线的核心函数。它接受一组x和y坐标作为参数,并根据这些坐标绘制一条线。 ```python import matplotlib.pyplot as plt # 创建x和y坐标数组 x = [1, 2, 3, 4, 5] y = [2, 4, 6, 8, 10] # 使用plot()函数绘制直线 plt.plot(x, y) plt.show() ``` **代码逻辑分析:** * plt.plot(x, y)函数绘制一条从点(1, 2)到点(5, 10)的直线。 * plt.show()函数显示绘制的图形。 #### 2.1.2 控制线条颜色、粗细和样式 除了绘制直线外,matplotlib.pyplot.plot()函数还允许我们控制线条的颜色、粗细和样式。 ```python # 设置线条颜色 plt.plot(x, y, color='red') # 设置线条粗细 plt.plot(x, y, linewidth=2) # 设置线条样式 plt.plot(x, y, linestyle='--') ``` **参数说明:** * color:指定线条颜色,可以是字符串(例如'red')或RGB值(例如(1, 0, 0))。 * linewidth:设置线条粗细,单位为点。 * linestyle:指定线条样式,可以是'-'(实线)、'--'(虚线)、':'(点线)等。 ### 2.2 绘制矩形和圆形 #### 2.2.1 使用matplotlib.pyplot.rect()和matplotlib.pyplot.circle()函数 matplotlib提供了专门用于绘制矩形和圆形的函数:matplotlib.pyplot.rect()和matplotlib.pyplot.circle()。 ```python # 绘制矩形 plt.rect(1, 1, 3, 2) # 绘制圆形 plt.circle(2, 2, 1) ``` **代码逻辑分析:** * plt.rect(1, 1, 3, 2)函数绘制一个左下角坐标为(1, 1),宽为3,高为2的矩形。 * plt.circle(2, 2, 1)函数绘制一个圆心坐标为(2, 2),半径为1的圆形。 #### 2.2.2 设置形状的尺寸、位置和填充颜色 我们可以使用以下参数控制矩形和圆形的尺寸、位置和填充颜色: ```python # 设置矩形尺寸 plt.rect(1, 1, 3, 2, facecolor='blue') # 设置圆形位置 plt.circle(2, 2, 1, xy=(3, 3)) # 设置圆形填充颜色 plt.circle(2, 2, 1, color='red', fill=False) ``` **参数说明:** * facecolor:设置填充颜色,可以是字符串(例如'blue')或RGB值(例如(0, 0, 1))。 * xy:设置圆形中心坐标。 * color:设置圆形边框颜色,可以是字符串(例如'red')或RGB值(例如(1, 0, 0))。 * fill:指定是否填充圆形内部,默认为True。 # 3.1 绘制多边形和星形 #### 3.1.1 使用matplotlib.pyplot.polygon()和matplotlib.pyplot.star()函数 **matplotlib.pyplot.polygon()函数**用于绘制多边形,它接受以下参数: - `xy`:一个包含多边形顶点的Nx2数组,其中每一行代表一个顶点。 - `closed`(可选):一个布尔值,指示多边形是否闭合。默认为True。 - `fill`(可选):一个布尔值,指示多边形是否填充。默认为False。 - `color`(可选):多边形的填充颜色。默认为黑色。 - `linewidth`(可选):多边形边框的宽度。默认为1。 **matplotlib.pyplot.star()函数**用于绘制星形,它接受以下参数: - `center`:星形的中心点,是一个长度为2的元组。 - `radius`:星形的半径。 - `numpoints`:星形的顶点数。 - `innerradius`(可选):星形的内半径。 - `outerradius`(可选):星形的外半径。 - `rotation`(可选):星形的旋转角度(以度为单位)。 - `color`(可选):星形的填充颜色。默认为黑色。 - `linewidth`(可选):星形边框的宽度。默认为1。 #### 3.1.2 控制形状的顶点数、半径和旋转角度 **控制多边形的顶点数:** 通过调整`xy`数组中的行数,可以控制多边形的顶点数。例如,以下代码绘制一个五边形: ```python import matplotlib.pyplot as plt # 定义多边形的顶点 xy = np.array([[0, 0], [1, 0], [1, 1], [0, 1], [0, 0]]) # 绘制多边形 plt.plot(xy[:, 0], xy[:, 1]) plt.show() ``` **控制星形的半径和旋转角度:** 通过调整`radius`和`rotation`参数,可以控制星形的半径和旋转角度。例如,以下代码绘制一个半径为5,旋转角度为45度的星形: ```python import matplotlib.pyplot as plt # 定义星形的参数 center = (0, 0) radius = 5 numpoints = 5 rotation = 45 # 绘制星形 plt.plot(*plt.star(center, radius, numpoints, rotation=rotation)) plt.show() ``` # 4. 绘制曲线图 ### 4.1 绘制散点图和折线图 **4.1.1 使用matplotlib.pyplot.scatter()和matplotlib.pyplot.plot()函数** * **matplotlib.pyplot.scatter()函数:**绘制散点图,将数据点表示为点。 * **matplotlib.pyplot.plot()函数:**绘制折线图,将数据点连接成线段。 **代码块:** ```python import matplotlib.pyplot as plt # 数据 x = [1, 2, 3, 4, 5] y = [2, 4, 6, 8, 10] # 绘制散点图 plt.scatter(x, y, color='blue') # 绘制折线图 plt.plot(x, y, color='red') # 显示图形 plt.show() ``` **逻辑分析:** * `plt.scatter()`函数接受三个参数:x坐标、y坐标和颜色。 * `plt.plot()`函数接受两个参数:x坐标和y坐标。 * `plt.show()`函数显示图形。 **4.1.2 设置数据点形状、大小和连接线样式** * **数据点形状:**使用`marker`参数设置数据点形状,如'o'(圆形)、's'(正方形)或'x'(叉号)。 * **数据点大小:**使用`s`参数设置数据点大小,单位为平方点。 * **连接线样式:**使用`linestyle`参数设置连接线样式,如'-'(实线)、'--'(虚线)或':'(点线)。 **代码块:** ```python import matplotlib.pyplot as plt # 数据 x = [1, 2, 3, 4, 5] y = [2, 4, 6, 8, 10] # 设置数据点形状和大小 plt.scatter(x, y, color='blue', marker='s', s=100) # 设置连接线样式 plt.plot(x, y, color='red', linestyle='--') # 显示图形 plt.show() ``` **逻辑分析:** * `plt.scatter()`函数的`marker`参数设置为's',表示正方形数据点。 * `plt.scatter()`函数的`s`参数设置为100,表示数据点大小为100平方点。 * `plt.plot()`函数的`linestyle`参数设置为'--',表示虚线连接线。 ### 4.2 绘制柱状图和饼图 **4.2.1 使用matplotlib.pyplot.bar()和matplotlib.pyplot.pie()函数** * **matplotlib.pyplot.bar()函数:**绘制柱状图,将数据表示为矩形条形。 * **matplotlib.pyplot.pie()函数:**绘制饼图,将数据表示为扇形。 **代码块:** ```python import matplotlib.pyplot as plt # 数据 categories = ['A', 'B', 'C', 'D'] values = [10, 20, 30, 40] # 绘制柱状图 plt.bar(categories, values, color='blue') # 绘制饼图 plt.pie(values, labels=categories, colors=['red', 'green', 'blue', 'yellow']) # 显示图形 plt.show() ``` **逻辑分析:** * `plt.bar()`函数接受两个参数:类别和值。 * `plt.pie()`函数接受两个参数:值和标签。 * `plt.pie()`函数的`colors`参数指定扇形的颜色。 **4.2.2 控制条形图和饼图的宽度、高度和颜色** * **条形图宽度:**使用`width`参数设置条形宽度,单位为数据点间距。 * **条形图高度:**使用`height`参数设置条形高度,单位为数据值。 * **饼图颜色:**使用`colors`参数指定扇形的颜色,可以指定多个颜色。 **代码块:** ```python import matplotlib.pyplot as plt # 数据 categories = ['A', 'B', 'C', 'D'] values = [10, 20, 30, 40] # 设置条形图宽度和高度 plt.bar(categories, values, color='blue', width=0.5, height=1.5) # 设置饼图颜色 plt.pie(values, labels=categories, colors=['red', 'green', 'blue', 'yellow'], autopct='%1.1f%%') # 显示图形 plt.show() ``` **逻辑分析:** * `plt.bar()`函数的`width`参数设置为0.5,表示条形宽度为数据点间距的0.5倍。 * `plt.bar()`函数的`height`参数设置为1.5,表示条形高度为数据值的1.5倍。 * `plt.pie()`函数的`colors`参数指定扇形的颜色,并使用`autopct`参数设置扇形上显示的百分比。 # 5. 绘制三维图形 ### 5.1 创建三维画布 在matplotlib中,使用`matplotlib.pyplot.figure()`和`matplotlib.pyplot.axes()`函数创建三维画布。`figure()`函数创建一个新的图形窗口,而`axes()`函数在该窗口中创建一个三维坐标系。 ```python import matplotlib.pyplot as plt # 创建一个三维图形窗口 fig = plt.figure() # 在窗口中创建一个三维坐标系 ax = fig.add_subplot(111, projection='3d') ``` ### 5.2 绘制三维图形 #### 5.2.1 绘制三维散点图 `matplotlib.pyplot.scatter3D()`函数用于绘制三维散点图。该函数接受三个参数:x、y和z坐标。 ```python # 创建一个三维散点图 ax.scatter3D(x, y, z) ``` #### 5.2.2 绘制三维曲面图 `matplotlib.pyplot.plot_surface()`函数用于绘制三维曲面图。该函数接受三个参数:x、y和z坐标,以及一个表示曲面颜色的颜色图。 ```python # 创建一个三维曲面图 ax.plot_surface(x, y, z, cmap='viridis') ``` #### 5.2.3 设置三维图形的视角、光照和阴影 可以通过设置`view_init()`函数来设置三维图形的视角。该函数接受两个参数:仰角和方位角。 ```python # 设置三维图形的视角 ax.view_init(30, 45) ``` 可以通过设置`lighting()`函数来控制三维图形的光照和阴影。该函数接受一个参数:光照模式。 ```python # 设置三维图形的光照模式 ax.lighting('gouraud') ``` # 6. 高级绘图技巧** ### 6.1 使用子图和图例组织图形 **子图** 子图允许您在一个图形窗口中创建多个较小的图形。这对于比较不同的数据集或展示不同图形类型的相关信息非常有用。 ```python import matplotlib.pyplot as plt # 创建一个包含 2 行 2 列的子图 fig, axes = plt.subplots(2, 2) # 在每个子图中绘制不同的图形 axes[0, 0].plot([1, 2, 3], [4, 5, 6]) axes[0, 1].scatter([7, 8, 9], [10, 11, 12]) axes[1, 0].bar([13, 14, 15], [16, 17, 18]) axes[1, 1].pie([19, 20, 21], labels=['A', 'B', 'C']) # 显示图形 plt.show() ``` **图例** 图例用于标识图形中的不同元素(例如,线条、标记或补丁)。它可以帮助读者理解图形并区分不同的数据集。 ```python import matplotlib.pyplot as plt # 创建一个包含散点图和折线图的图形 fig, ax = plt.subplots() # 绘制散点图和折线图 ax.scatter([1, 2, 3], [4, 5, 6], label='散点图') ax.plot([7, 8, 9], [10, 11, 12], label='折线图') # 添加图例 plt.legend() # 显示图形 plt.show() ``` ### 6.2 保存和导出图形 **保存图形** 您可以使用 `savefig()` 函数将图形保存到文件中。该函数接受文件名和文件格式(例如,PNG、JPEG 或 PDF)作为参数。 ```python import matplotlib.pyplot as plt # 创建一个图形 fig, ax = plt.subplots() ax.plot([1, 2, 3], [4, 5, 6]) # 保存图形为 PNG 文件 plt.savefig('my_plot.png') ``` **导出图形** 您还可以使用 `show()` 函数在屏幕上显示图形。此函数将打开一个新的窗口,其中包含图形。 ```python import matplotlib.pyplot as plt # 创建一个图形 fig, ax = plt.subplots() ax.plot([1, 2, 3], [4, 5, 6]) # 显示图形 plt.show() ```
