1.均匀线阵方向图
（1）matlab 程序
clc;
clear all;
close all;
imag=sqrt(-1);
element_num=32;%阵元数为8
d_lamda=1/2;%阵元间距d与波长lamda的关系
theta=linspace(-pi/2,pi/2,200);
theta0=0;%来波方向
w=exp(imag*2*pi*d_lamda*sin(theta0)*[0:element_num-1]');
for j=1:length(theta)
a=exp(imag*2*pi*d_lamda*sin(theta(j))*[0:element_num-1]');
p(j)=w'*a;
end
patternmag=abs(p);
patternmagnorm=patternmag/max(max(patternmag));
patterndB=20*log10(patternmag);
patterndBnorm=20*log10(patternmagnorm);

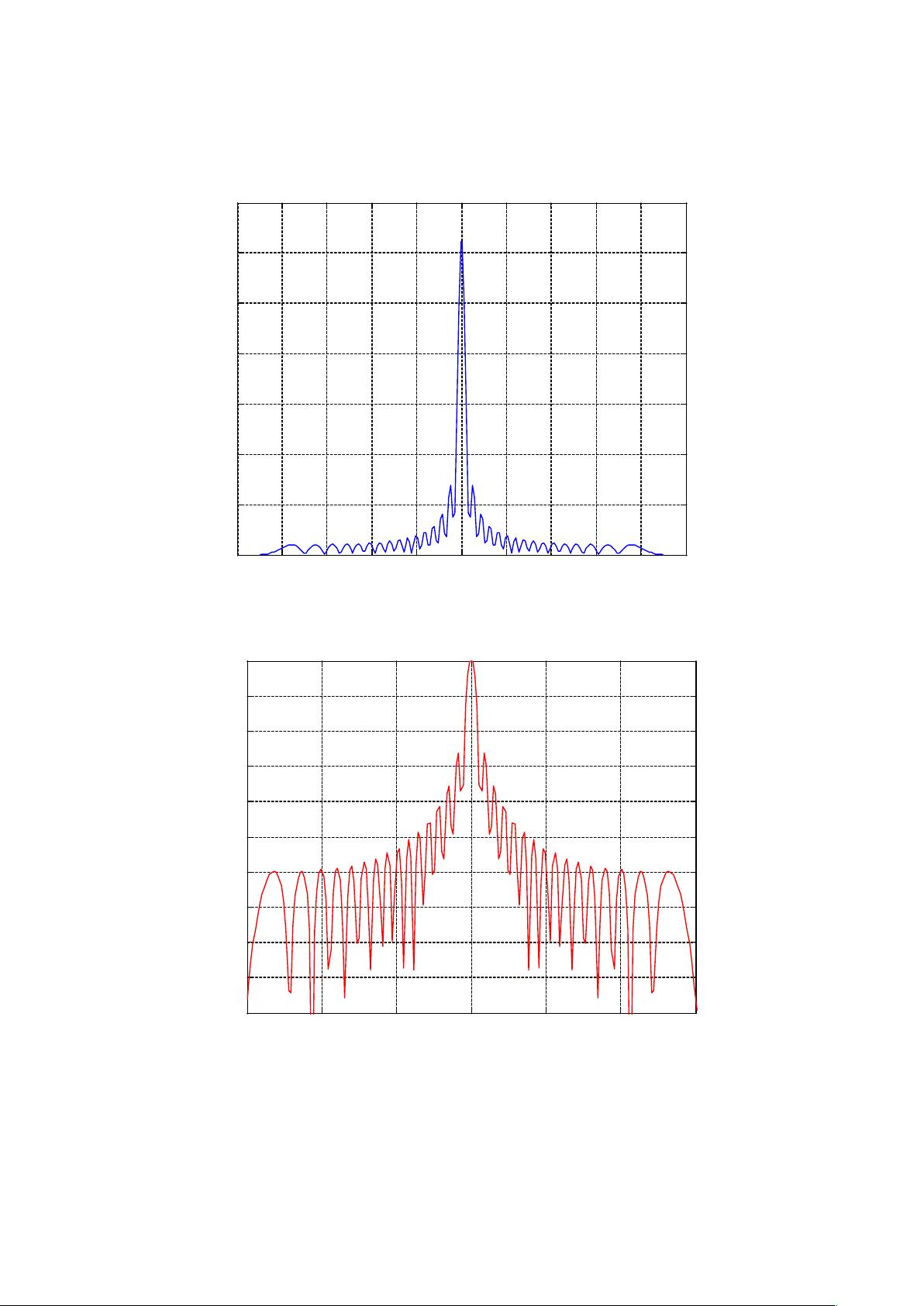

figure(1)
plot(theta*180/pi,patternmag);
grid on;
xlabel('theta/radian')
ylabel('amplitude/dB')
title([num2str(element_num) ' 阵 元 均 匀 线 阵 方 向 图 ',' 来 波 方 向 为 '
num2str(theta0*180/pi) '度']);
hold on;
figure(2)
plot(theta,patterndBnorm,'r');
grid on;
xlabel('theta/radian')
ylabel('amplitude/dB')
title([num2str(element_num) ' 阵 元 均 匀 线 阵 方 向 图 ',' 来 波 方 向 为 '
num2str(theta0*180/pi) '度']);
axis([-1.5 1.5 -50 0]);
