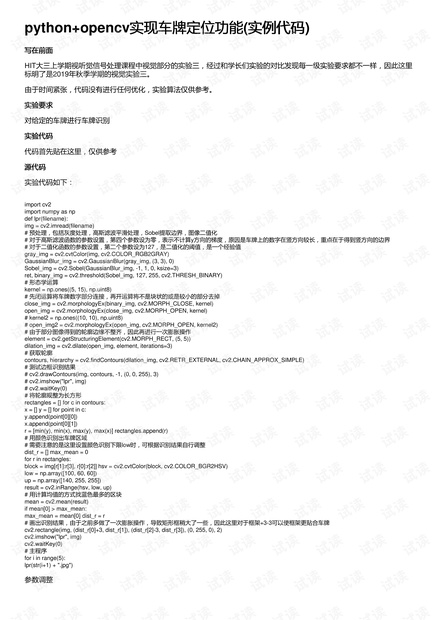

python+opencv实现车牌定位功能实现车牌定位功能(实例代码实例代码)
写在前面写在前面
HIT大三上学期视听觉信号处理课程中视觉部分的实验三，经过和学长们实验的对比发现每一级实验要求都不一样，因此这里
标明了是2019年秋季学期的视觉实验三。
由于时间紧张，代码没有进行任何优化，实验算法仅供参考。
实验要求实验要求
对给定的车牌进行车牌识别
实验代码实验代码
代码首先贴在这里，仅供参考
源代码源代码
实验代码如下：
import cv2
import numpy as np
def lpr(filename):
img = cv2.imread(filename)
# 预处理，包括灰度处理，高斯滤波平滑处理，Sobel提取边界，图像二值化
# 对于高斯滤波函数的参数设置，第四个参数设为零，表示不计算y方向的梯度，原因是车牌上的数字在竖方向较长，重点在于得到竖方向的边界
# 对于二值化函数的参数设置，第二个参数设为127，是二值化的阈值，是一个经验值
gray_img = cv2.cvtColor(img, cv2.COLOR_RGB2GRAY)
GaussianBlur_img = cv2.GaussianBlur(gray_img, (3, 3), 0)
Sobel_img = cv2.Sobel(GaussianBlur_img, -1, 1, 0, ksize=3)
ret, binary_img = cv2.threshold(Sobel_img, 127, 255, cv2.THRESH_BINARY)
# 形态学运算
kernel = np.ones((5, 15), np.uint8)
# 先闭运算将车牌数字部分连接，再开运算将不是块状的或是较小的部分去掉
close_img = cv2.morphologyEx(binary_img, cv2.MORPH_CLOSE, kernel)
open_img = cv2.morphologyEx(close_img, cv2.MORPH_OPEN, kernel)
# kernel2 = np.ones((10, 10), np.uint8)
# open_img2 = cv2.morphologyEx(open_img, cv2.MORPH_OPEN, kernel2)
# 由于部分图像得到的轮廓边缘不整齐，因此再进行一次膨胀操作
element = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
dilation_img = cv2.dilate(open_img, element, iterations=3)
# 获取轮廓
contours, hierarchy = cv2.findContours(dilation_img, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# 测试边框识别结果
# cv2.drawContours(img, contours, -1, (0, 0, 255), 3)
# cv2.imshow("lpr", img)
# cv2.waitKey(0)
# 将轮廓规整为长方形
rectangles = [] for c in contours:
x = [] y = [] for point in c:
y.append(point[0][0])
x.append(point[0][1])
r = [min(y), min(x), max(y), max(x)] rectangles.append(r)
# 用颜色识别出车牌区域
# 需要注意的是这里设置颜色识别下限low时，可根据识别结果自行调整
dist_r = [] max_mean = 0
for r in rectangles:
block = img[r[1]:r[3], r[0]:r[2]] hsv = cv2.cvtColor(block, cv2.COLOR_BGR2HSV)
low = np.array([100, 60, 60])
up = np.array([140, 255, 255])
result = cv2.inRange(hsv, low, up)
# 用计算均值的方式找蓝色最多的区块
mean = cv2.mean(result)
if mean[0] > max_mean:
max_mean = mean[0] dist_r = r
# 画出识别结果，由于之前多做了一次膨胀操作，导致矩形框稍大了一些，因此这里对于框架+3-3可以使框架更贴合车牌
cv2.rectangle(img, (dist_r[0]+3, dist_r[1]), (dist_r[2]-3, dist_r[3]), (0, 255, 0), 2)
cv2.imshow("lpr", img)
cv2.waitKey(0)
# 主程序
for i in range(5):
lpr(str(i+1) + ".jpg")
参数调整
