Matlab仿真实现：单闭环直流调速系统设计与性能分析

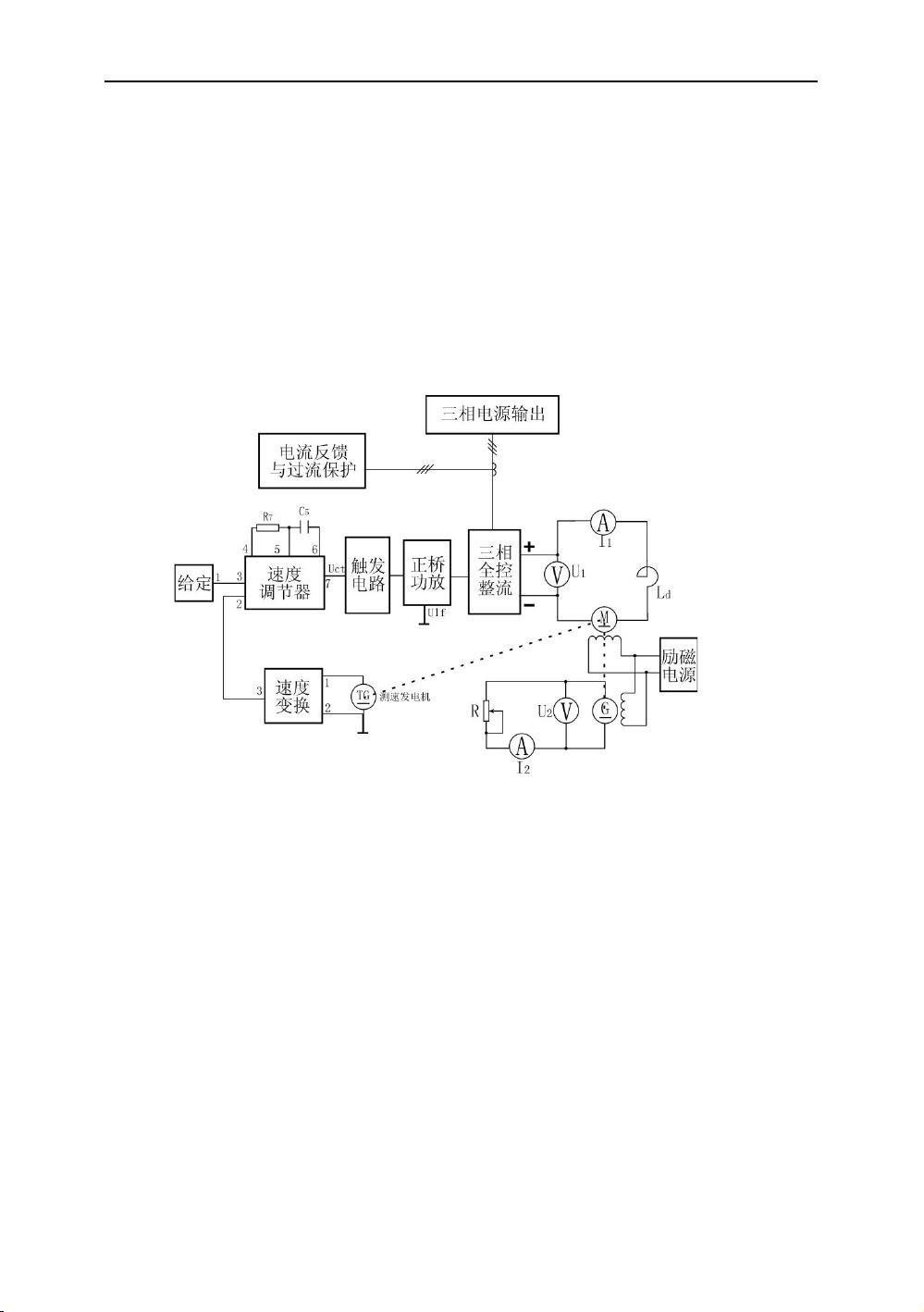

本文主要探讨了如何利用Matlab仿真平台设计单闭环直流调速系统，该系统在电机控制领域中具有广泛应用价值。设计过程主要包括以下几个关键步骤： 1. **基本构成与工作原理**：首先，文章概述了单闭环和双闭环直流调速系统的区别，单闭环系统以转速作为反馈控制变量，主要通过变电压调节实现无级平滑调速。系统原理图展示了测速电机产生的电压信号作为反馈，与给定值比较后经过放大和电力电子变换器控制电机电流。 2. **性能指标分析**：设计时需考虑系统的静态性能，如稳态误差，以及动态性能，如上升时间、超调量、调节时间和最大启动电流。这些指标直接影响系统的精度和响应速度。 3. **参数计算**：静态参数如比例增益和积分时间通过设计任务书的要求进行计算，而动态参数可能涉及阻尼系数等，需要结合系统特性进行选择。 4. **稳定性分析**：通过经典控制理论（如根轨迹分析和奈氏曲线分析）以及Matlab的Bode图和Simulink仿真，对系统的稳定性进行评估，确保闭环系统在不同频率下的稳定表现。 5. **系统校正**：针对分析结果，采用合适的校正工具和调节器（如PID控制器），设计校正环节，同时考虑限流装置的选择，以优化系统的动态性能。 6. **系统验证**：通过单位阶跃响应分析和Simulink仿真实验，验证系统设计的正确性和实际运行性能，确保所有设计指标符合预期。 7. **心得体会**：设计过程中，作者强调Matlab作为工具的重要性，它提供了直观、高效的设计手段，有助于简化复杂的过程。 8. **结论**：本文通过对单闭环直流调速系统的详细设计和仿真，展示了Matlab在电机控制领域的实用性和有效性，加深了对直流电机控制原理的理解，并为实际工程应用提供了有价值的参考。 通过以上分析，读者可以掌握如何利用Matlab平台进行单闭环直流调速系统的设计，从理论到实践，确保系统性能优良且易于实现。
