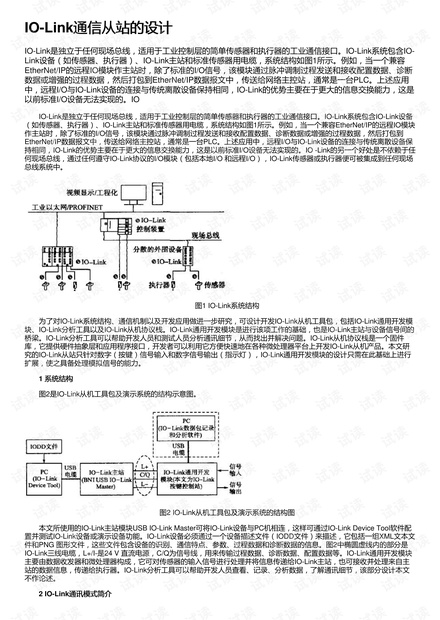

IO-Link通信从站的设计通信从站的设计

IO-Link是独立于任何现场总线，适用于工业控制层的简单传感器和执行器的工业通信接口。IO-Link系统包含IO-

Link设备（如传感器、执行器）、IO-Link主站和标准传感器用电缆，系统结构如图1所示。例如，当一个兼容

EtherNet/IP的远程IO模块作主站时，除了标准的I/O信号，该模块通过脉冲调制过程发送和接收配置数据、诊断

数据或增强的过程数据，然后打包到EtherNet/IP数据报文中，传送给网络主控站，通常是一台PLC。上述应用

中，远程I/O与IO-Link设备的连接与传统离散设备保持相同，IO-Link的优势主要在于更大的信息交换能力，这是

以前标准I/O设备无法实现的。IO

　　IO-Link是独立于任何现场总线，适用于工业控制层的简单传感器和执行器的工业通信接口。IO-Link系统包含IO-Link设备

（如传感器、执行器）、IO-Link主站和标准传感器用电缆，系统结构如图1所示。例如，当一个兼容EtherNet/IP的远程IO模块

作主站时，除了标准的I/O信号，该模块通过脉冲调制过程发送和接收配置数据、诊断数据或增强的过程数据，然后打包到

EtherNet/IP数据报文中，传送给网络主控站，通常是一台PLC。上述应用中，远程I/O与IO-Link设备的连接与传统离散设备保

持相同，IO-Link的优势主要在于更大的信息交换能力，这是以前标准I/O设备无法实现的。IO -Link的另一个好处是不依赖于任

何现场总线，通过任何遵守IO-Link协议的I/O模块（包括本地I/O 和远程I/O），IO-Link传感器或执行器便可被集成到任何现场

总线系统中。

　　图1 IO-Link系统结构

　　为了对IO-Link系统结构、通信机制以及开发应用做进一步研究，可设计开发IO-Link从机工具包，包括IO-Link通用开发模

块、IO-Link分析工具以及IO-Link从机协议栈。IO-Link通用开发模块是进行该项工作的基础，也是IO-Link主站与设备信号间的

桥梁。IO-Link分析工具可以帮助开发人员和测试人员分析通讯细节，从而找出并解决问题。IO-Link从机协议栈是一个固件

库，它提供硬件抽象层和应用程序接口，开发者可以利用它方便快速地在各种微处理器平台上开发IO-Link从机产品。本文研

究的IO-Link从站只针对数字（按键）信号输入和数字信号输出（指示灯），IO-Link通用开发模块的设计只需在此基础上进行

扩展，使之具备处理模拟信号的能力。

　　1 系统结构系统结构

　　图2是IO-Link从机工具包及演示系统的结构示意图。

　　图2 IO-Link从机工具包及演示系统的结构图

　　本文所使用的IO-Link主站模块USB IO-Link Master可将IO-Link设备与PC机相连，这样可通过IO-Link Device Tool软件配

置并测试IO-Link设备或演示设备功能。IO-Link设备必须通过一个设备描述文件（IODD文件）来描述，它包括一组XML文本文

件和PNG 图形文件，这些文件包含设备的识别、通信特点、参数、过程数据和诊断数据的信息。图2中椭圆虚线内的部分是

IO-Link三线电缆，L+/I-是24 V 直流电源，C/Q为信号线，用来传输过程数据、诊断数据、配置数据等。IO-Link通用开发模块

主要由数据收发器和微处理器构成，它可对传感器的输入信号进行处理并将信息传递给IO-Link主站，也可接收并处理来自主

站的数据信息，传递给执行器。IO-Link分析工具可以帮助开发人员查看、记录、分析数据，了解通讯细节，该部分设计本文

不作论述。

　　2 IO-Link通讯模式简介通讯模式简介
